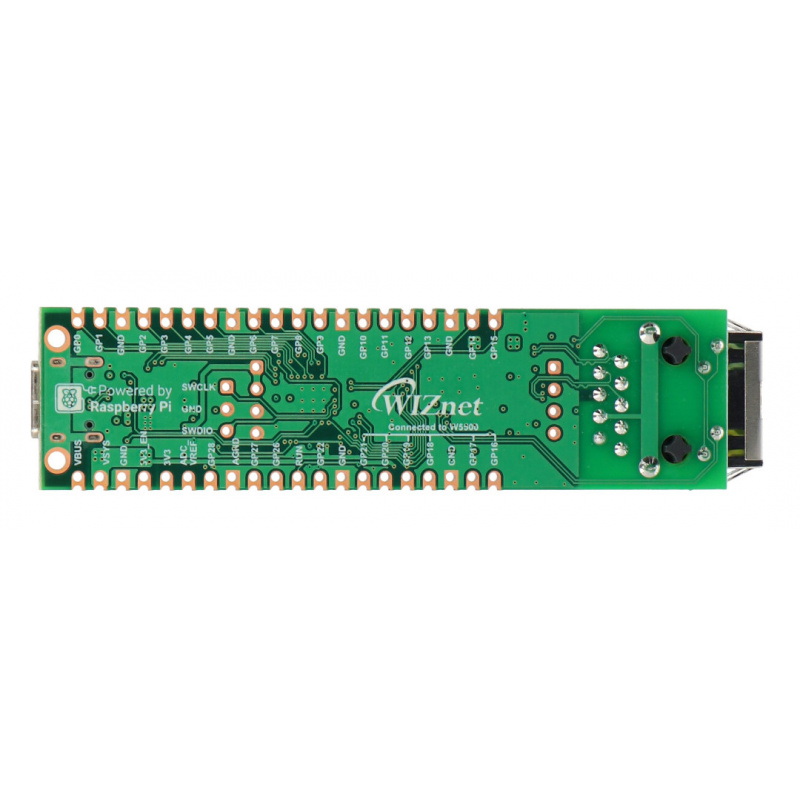

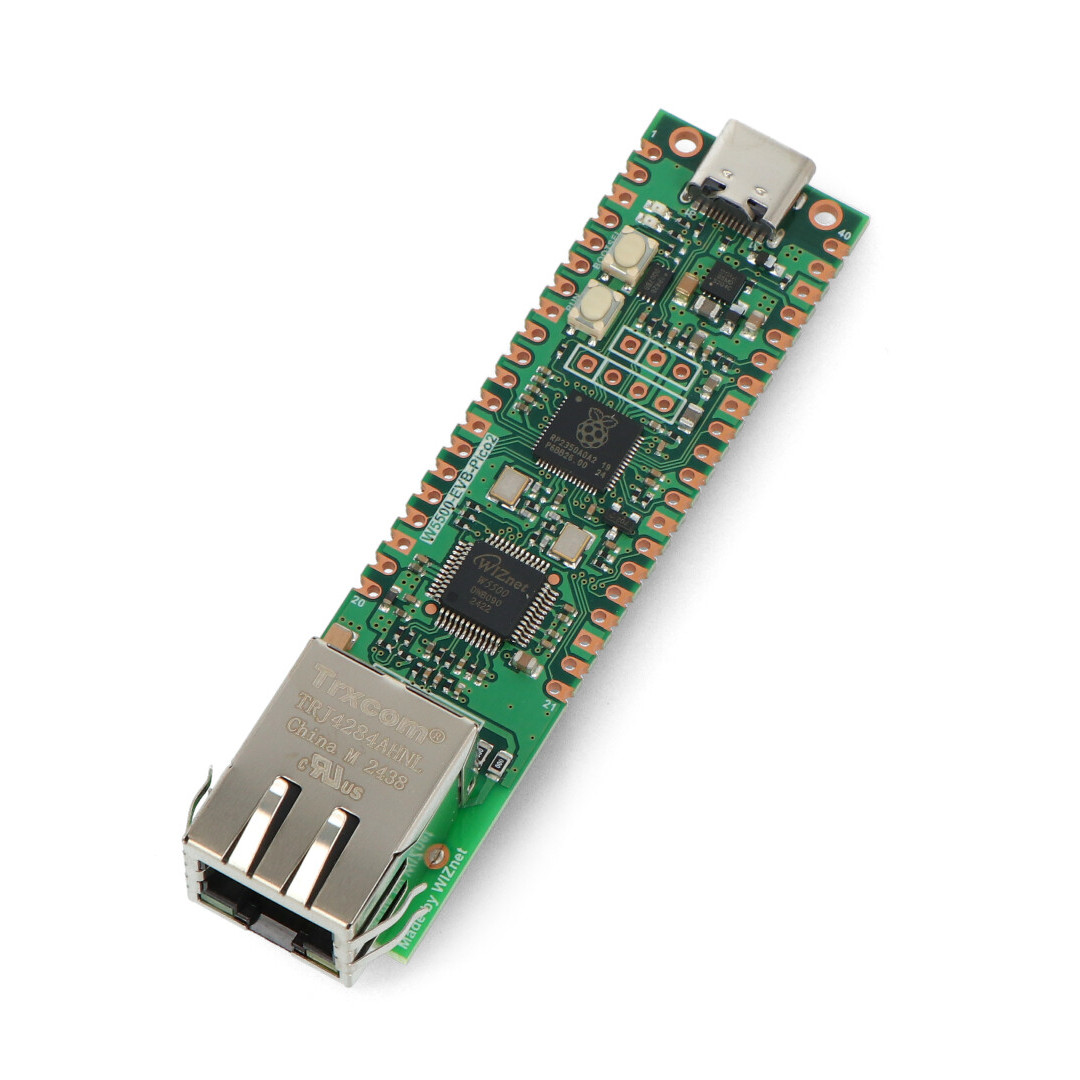

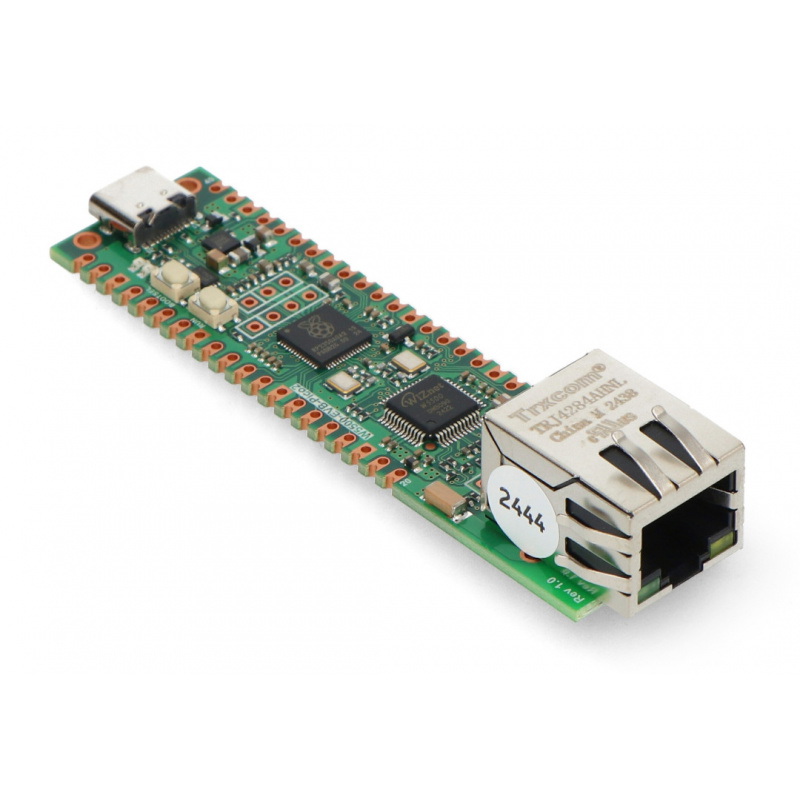

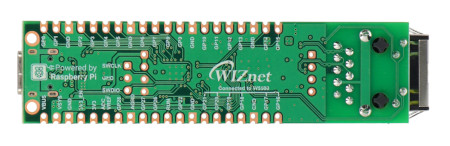

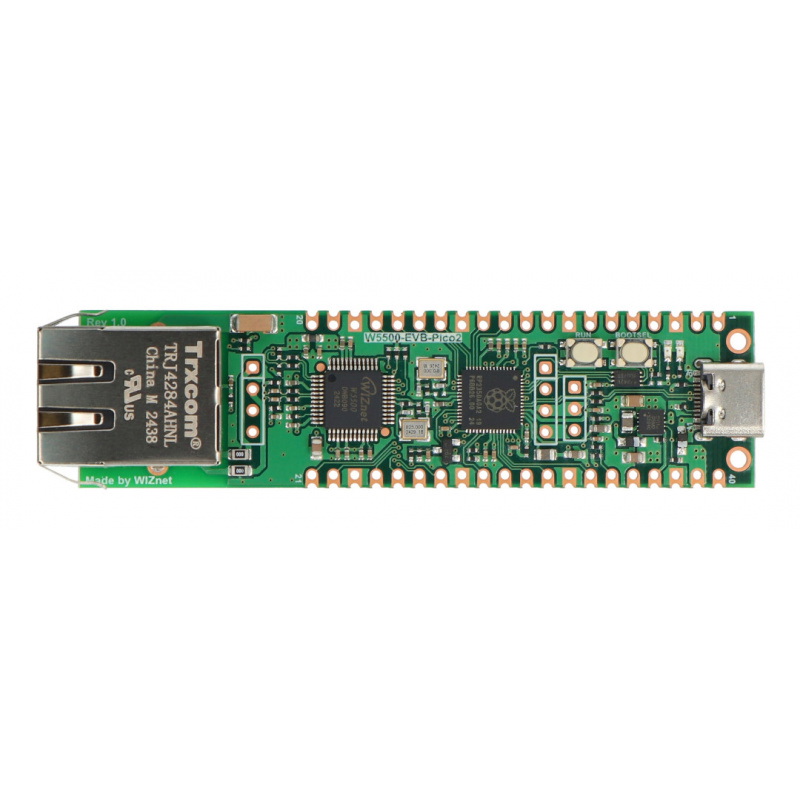

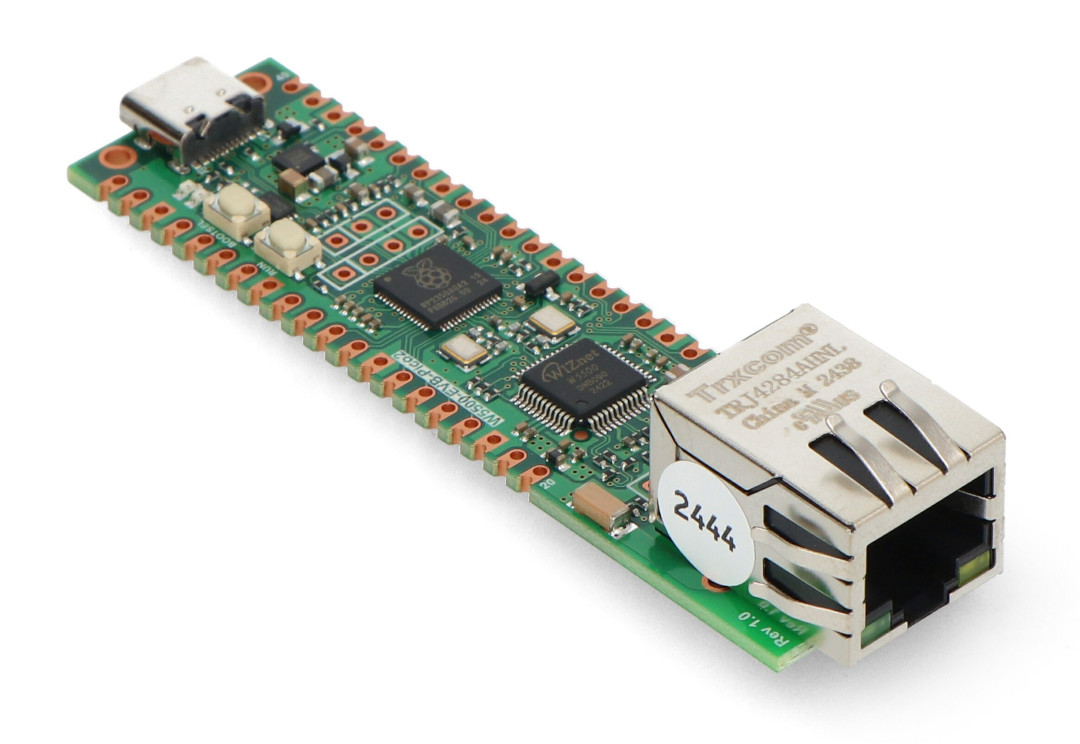

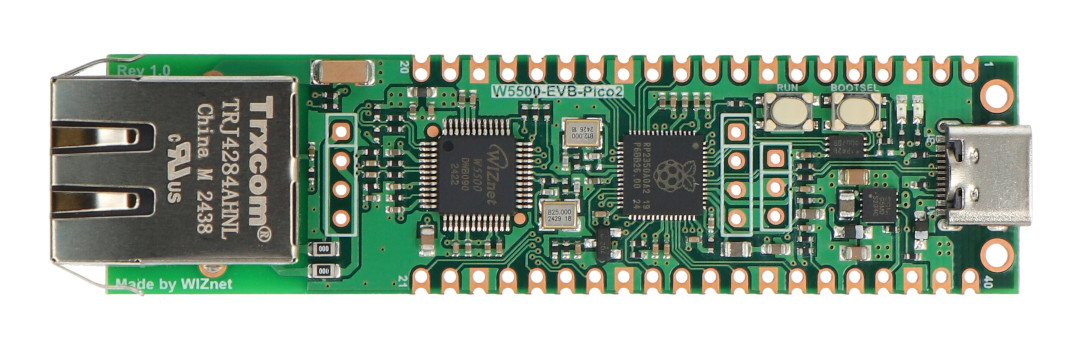

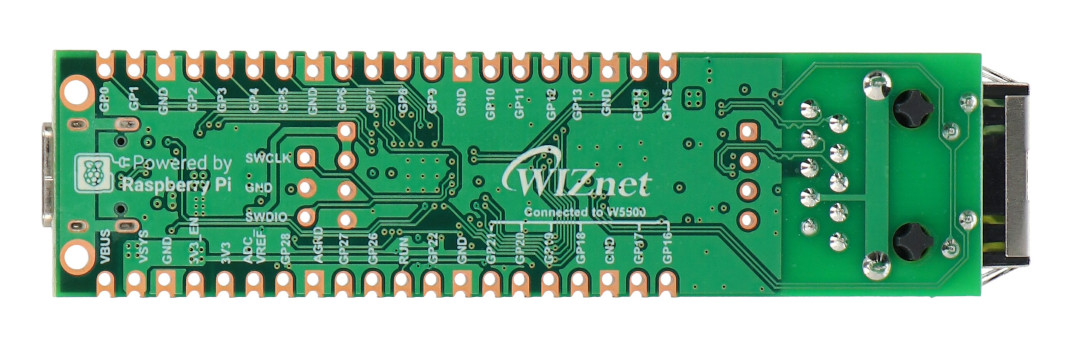

Opis produktu: W5500-EVB-PICO2 - płytka z mikrokontrolerem RP2350 i Ethernet - WIZnet
Płytka W5500‑EVB‑Pico2 oferuje połączenie wydajnego rdzenia RP2350 z rozbudowaną pamięcią (520 kB SRAM, dodatkowy Quad‑SPI Flash z XIP), co pozwala na realizację zaawansowanych aplikacji wbudowanych. Dzięki kontrolerowi Ethernet W5500 możliwa jest łatwa implementacja protokołów TCP/UDP, ARP, IGMP, ICMP czy PPPoE bez obciążenia CPU. Obsługa AWS IoT Core czyni z płytki gotowe rozwiązanie dla projektów chmurowych. Płytka zachowuje pełną kompatybilność pinów Raspberry Pi Pico 2, zapewniając elastyczność w rozwoju.
W5500-EVB-PICO2 - płytka z mikrokontrolerem RP2350 i Ethernet - WIZnet.
Płytka W5500‑EVB‑Pico2 oferuje połączenie wydajnego rdzenia RP2350 z rozbudowaną pamięcią.Cechy szczególne
- Dwurdzeniowy mikrokontroler RP2350: zapewnia wysoką wydajność obliczeniową do obsługi zadań równoległych i aplikacji czasu rzeczywistego
- Wbudowany kontroler Ethernet W5500: umożliwia szybkie połączenia sieciowe dzięki sprzętowemu wsparciu dla protokołów TCP/UDP i obsłudze 8 jednoczesnych połączeń
- Pamięć wewnętrzna i zewnętrzna: 520 kB SRAM oraz zewnętrzna pamięć Flash Quad‑SPI z funkcją XIP gwarantują płynną pracę aplikacji
- Bogaty zestaw interfejsów: konfigurowalne peryferia, w tym 2x UART, 2x SPI, 2x I2C, 16 kanałów PWM, 12-bitowy szybki ADC oraz blok PIO do symulacji niestandardowych interfejsów
- Zaawansowane funkcje bezpieczeństwa: bezpieczny rozruch z OTP, izolacja zadań przez Arm TrustZone, możliwość przechowywania kluczy szyfrujących
- Wydajne zasilanie: zintegrowany konwerter DC‑DC zwiększający efektywność energetyczną i kompatybilność z napięciami VSYS od 4,3 V do 5,5 V
- Standardowa konstrukcja sprzętowa: zgodność z formatem Raspberry Pi Pico 2 (40 pinów, otwory montażowe, złącza krawędziowe), port USB typu C oraz zintegrowane złącze Ethernet RJ45
Zastosowania w praktyce
- Realizacja przemysłowych urządzeń IoT z łącznością Ethernet
- Prototypowanie bramek sieciowych, serwerów WWW lub klientów MQTT
- Systemy sterowania lub nadzoru, gdzie wymagana jest stabilna komunikacja przewodowa
- Innowacyjne projekty edukacyjne wymagające użycia dual‑core RP2350 i interfejsu sieciowego
- Integracja z AWS IoT Core dla chmurowego zbierania danych i zdalnej kontroli
Główne piny zasilania i sterowania
- VBUS - wejście zasilania z portu USB (5 V)
- VSYS - główne wejście zasilające system (od 4,3 V do 5,5 V)
- 3V3_EN - aktywacja stabilizatora 3,3 V
- 3V3 - główna linia zasilania 3,3 V dla RP2350 i W5500
- ADC_VREF - napięcie odniesienia dla przetwornika ADC
- AGND - masa analogowa dla pinów GPIO26–29
- RUN - pin resetu mikrokontrolera RP2350
Dzięki kontrolerowi Ethernet W5500 możliwa jest łatwa implementacja protokołów TCP/UDP, ARP, IGMP, ICMP czy PPPoE bez obciążenia CPU.
Płytka zachowuje pełną kompatybilność pinów Raspberry Pi Pico 2, zapewniając elastyczność w rozwoju.Specyfikacja techniczna W5500-EVB-PICO2
- Mikrokontroler: RP2350
- Procesor: Arm Cortex‑M33
- Ilość rdzeni: 2
- Taktowanie CPU: do 150 MHz
- Pamięć Flash (zintegrowana): 16 MB
- Pamięć SRAM: 520 kB
- Pamięć zewnętrzna: Quad‑SPI Flash z obsługą XIP
- Kontroler Ethernet: W5500
- Prędkość sieci Ethernet: 10/100 Mb/s
- Obsługiwane połączenia: 8 niezależnych gniazd sprzętowych
- Bufor Ethernet TX/RX: 32 kB (łącznie)
- Interfejsy komunikacyjne:
- 2 x SPI
- 2 x UART
- 2 x I2C
- 16 x kanałów PWM
- 12‑bitowy ADC (500 ksps)
- 3 x bloki PIO (łącznie 12 maszyn stanu)
- Zasilanie wejściowe (VSYS): od 4,3 V do 5,5 V
- Zasilanie z portu USB C (VBUS): 5 V ±10%
- Konwersja napięcia: zintegrowany przetwornik DC‑DC i stabilizator LDO 3,3 V
- Zakres temperatury pracy: od -20°C do 85°C (zalecana praca do 70°C)
- Wymiary: 51 x 21 mm (format zgodny z Raspberry Pi Pico 2)
Zawartość zestawu
- W5500-EVB-PICO2 - płytka z mikrokontrolerem RP2350 i Ethernet
- Listwa goldpin - raster 2,54 mm - 2 sztuki
