Opis produktu: Moduł ładowania akumulatorów Li-Pol / Li-Ion 5 V bq25185 USB typu C / DC / panel solarny - Adafruit 6106
Adafruit bq25185 został zaprojektowany z myślą o mobilnych projektach elektronicznych wymagających niezawodnego źródła zasilania. Układ ładowarki Texas Instruments bq25185 obsługuje ładowanie akumulatorów z portu USB typu C, zasilacza DC oraz paneli słonecznych. Wbudowana przetwornica TPS61023 podwyższa napięcie akumulatora do stabilizowanych 5 V, umożliwiając bezpośrednie zasilanie mikrokontrolerów, modułów komunikacyjnych, wyświetlaczy i innych urządzeń elektronicznych. Funkcja Power Path pozwala zasilać obciążenie podczas ładowania akumulatora, ograniczając liczbę cykli ładowania i rozładowania ogniwa.

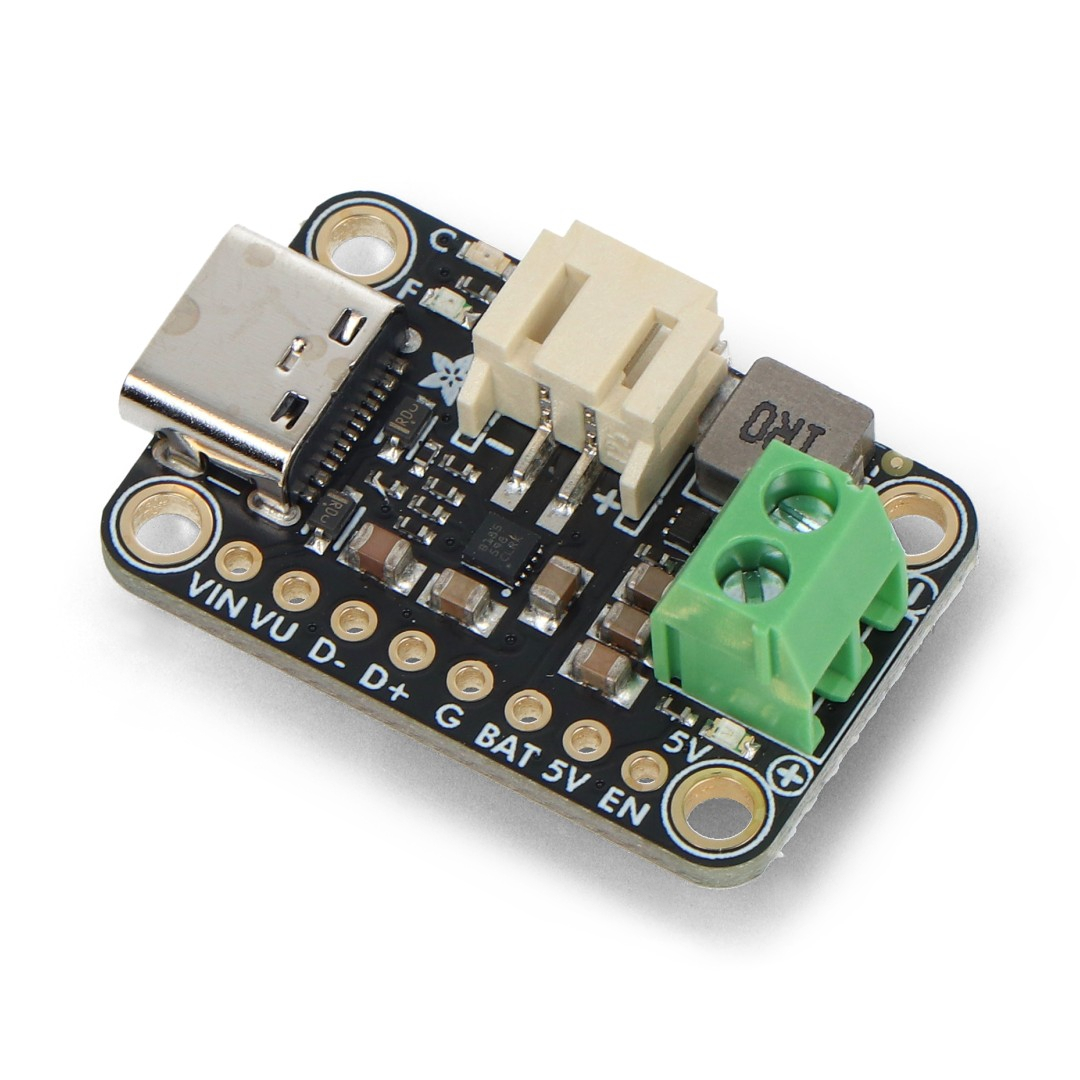

Moduł ładowania akumulatorów Li-Pol / Li-Ion 5 V bq25185 USB typu C / DC / panel solarny - Adafruit 6106.
Złącze USB typu C z rezystorami CC 5,1 kΩ zapewnia napięcie 5 V i natężenie do 1 A.
Główne cechy modułu
- Ładowanie z wielu źródeł: obsługa portu USB typu C, zasilaczy DC oraz paneli słonecznych
- Układ bq25185: ładowarka przeznaczona do akumulatorów Li-Ion i Li-Pol 1S
- Przetwornica TPS61023: stabilizowane wyjście 5 V o maksymalnym prądzie 1 A
- Power Path: jednoczesne zasilanie obciążenia i ładowanie akumulatora
- Ładowanie solarne: dynamiczna regulacja poboru energii z panelu słonecznego
- Konfigurowalny prąd ładowania: 1 A lub 500 mA po zmianie zworki
- Diody statusowe: sygnalizacja ładowania, błędów oraz aktywnego wyjścia 5 V
- Wejście EN: możliwość wyłączenia przetwornicy 5 V
- Zabezpieczenia: ochrona przed przepięciem, przeciążeniem, zwarciem i przegrzaniem
- Łatwa integracja: złącze JST-PH oraz śrubowe

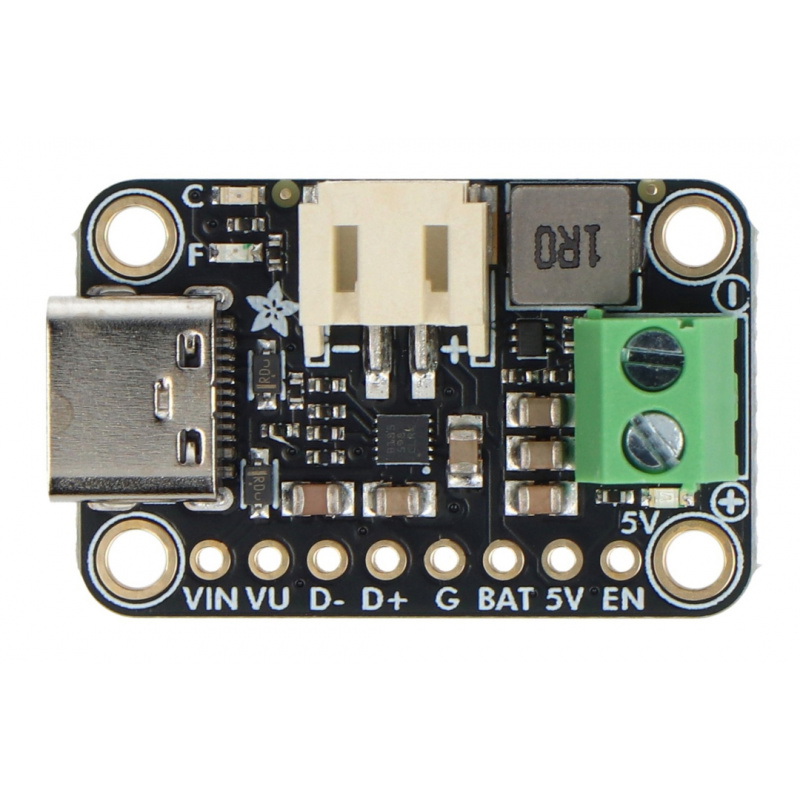

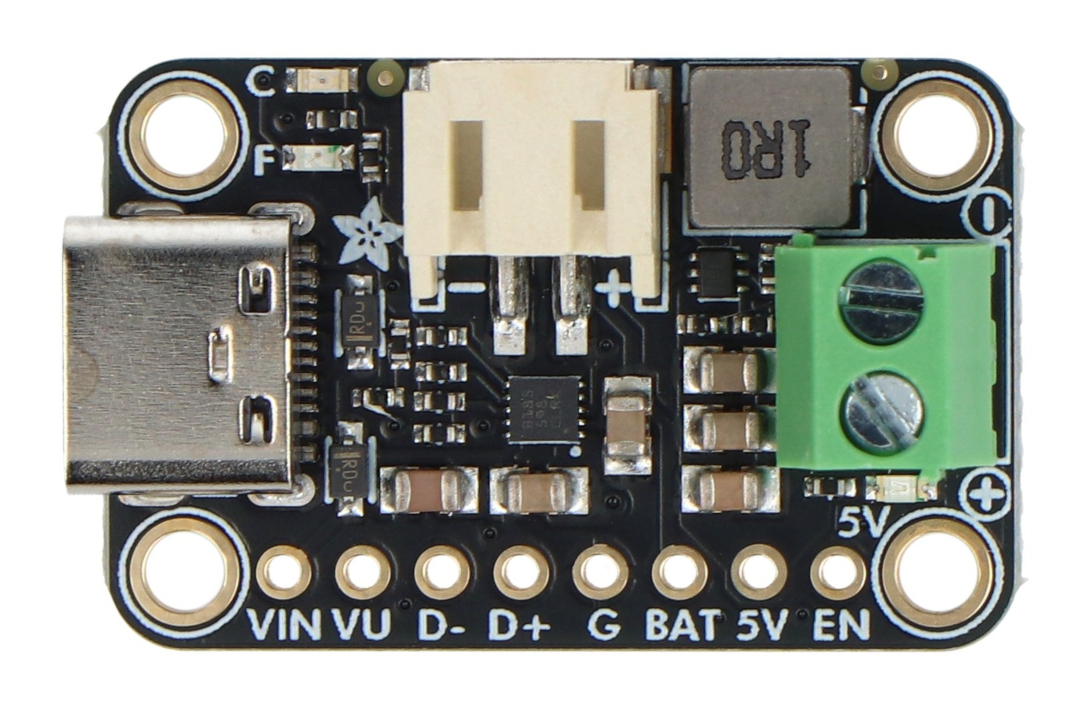

Wyprowadzenia i interfejsy modułu
Moduł wyposażono w port USB typu C służący do zasilania i ładowania akumulatora oraz wejście VIN obsługujące napięcie od 5 V do 18 V. Akumulator Li-Ion lub Li-Pol podłączany jest za pomocą popularnego złącza JST-PH 2-pin. Na płytce dostępne są również wyprowadzenia sygnałów USB D+ i D-, które umożliwiają wykorzystanie linii danych USB w projektach wymagających komunikacji z urządzeniami zewnętrznymi. Stabilizowane napięcie wyjściowe 5 V zostało wyprowadzone na złącze śrubowe oraz pola lutownicze. Dostęp do pinu EN pozwala programowo włączać i wyłączać przetwornicę oraz do punkty pomiarowe napięcia akumulatora.

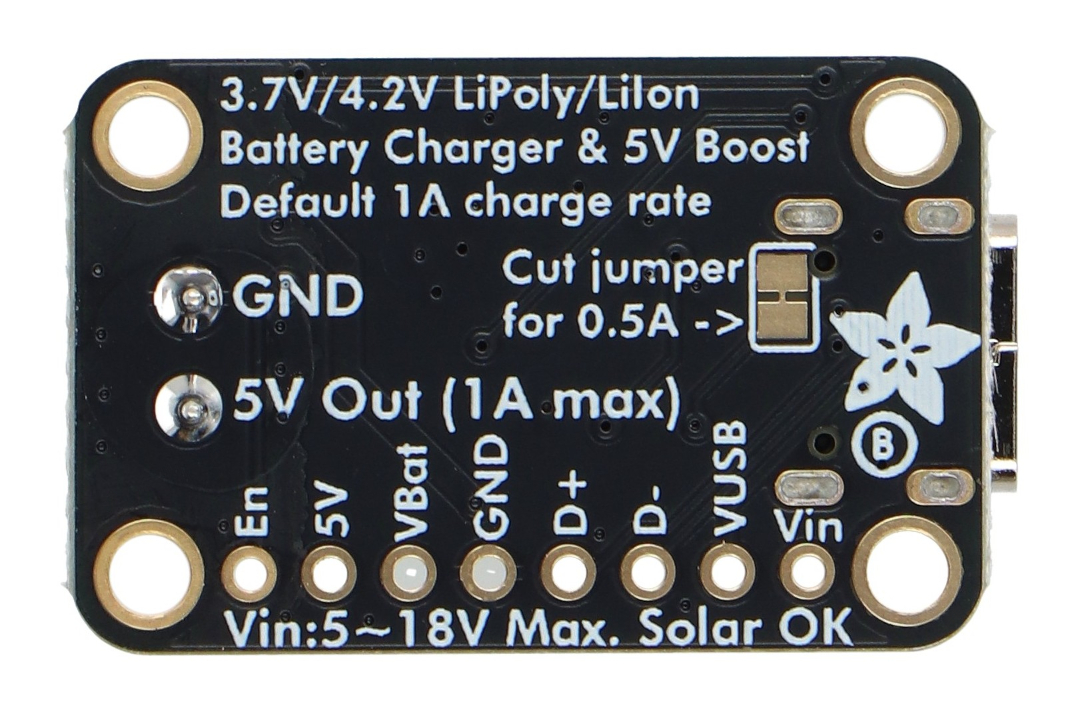

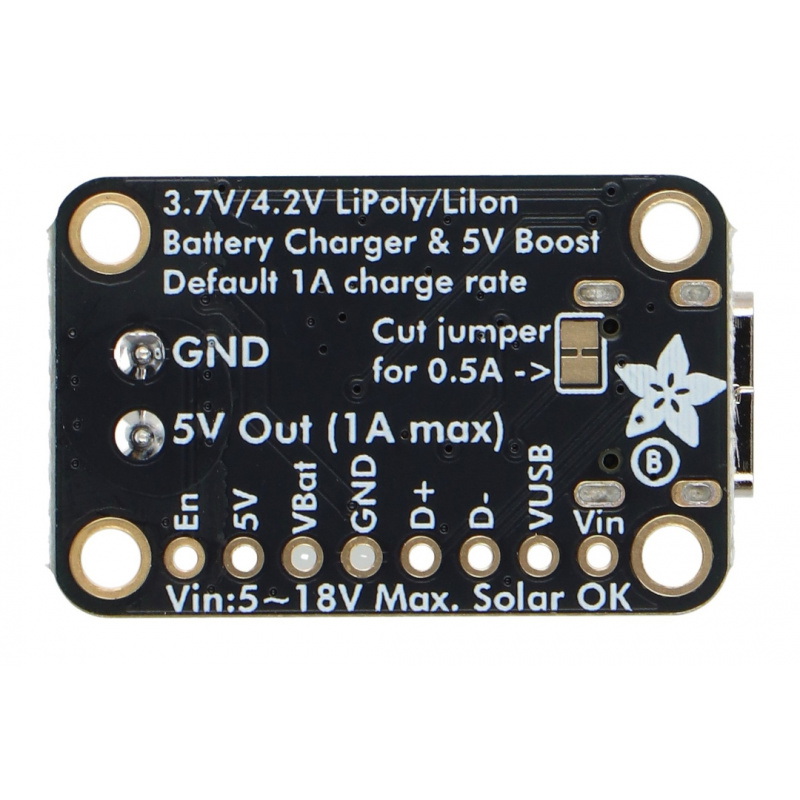

Domyślna szybkość ładowania wynosi 1 A, ale można przeciąć zworkę z tyłu, aby ustawić szybkość na 500 mA.

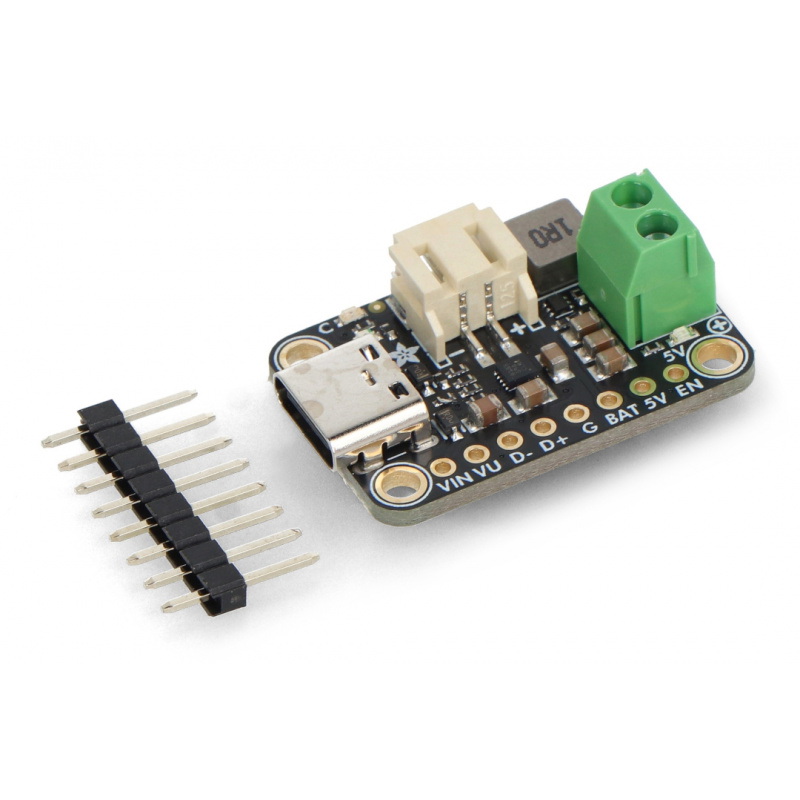

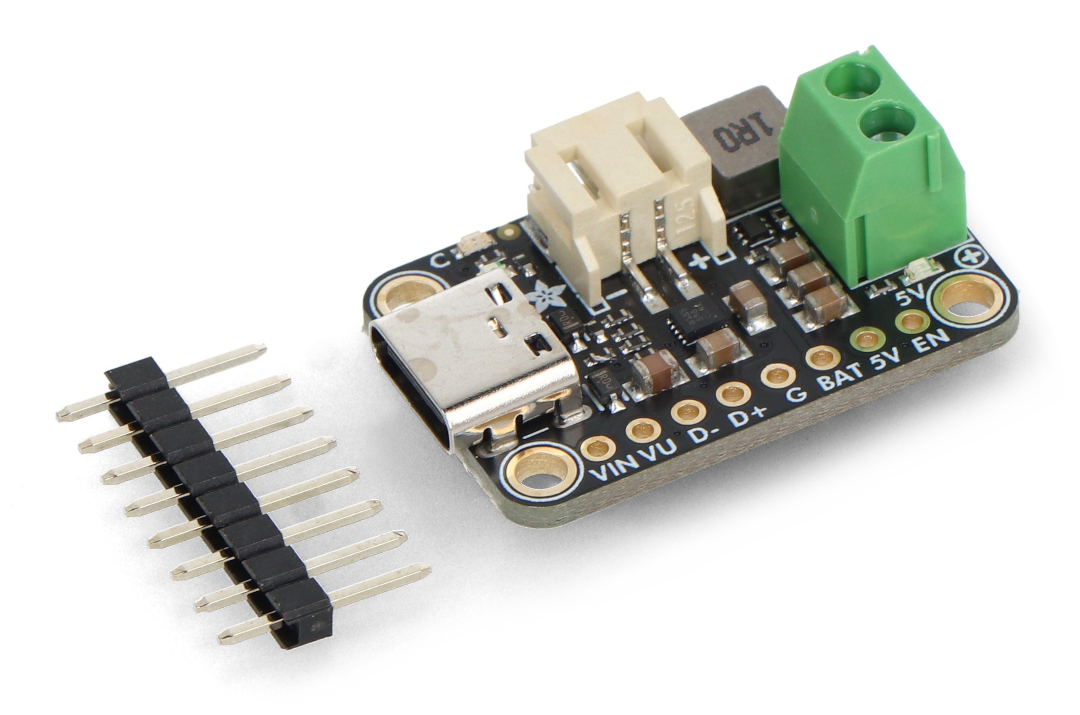

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna ładowarki
- Układ ładowarki: Texas Instruments bq25185
- Przetwornica boost: TPS61023
- Obsługiwane akumulatory: Li-Ion / Li-Pol 1S
- Napięcie akumulatora: 3,7 V nominalne / 4,2 V maksymalne
- Zalecane napięcie panelu solarnego: od 5 V do 7 V
- Minimalna pojemność akumulatora: 500 mAh
- Wejście USB: USB typu C
- Złącze akumulatora: JST PH 2-pin
- Napięcie wejściowe VIN: od 5 V do 18 V
- Prąd ładowania: 1 A lub 500 mA
- Napięcie wyjściowe: 5 V
- Maksymalny prąd wyjściowy: 1 A
- Funkcja Power Path: tak
- Wyprowadzenia USB D+ i D-: tak
- Wejście EN: tak
- Diody LED: ładowanie, błąd, wyjście 5 V
- Czas bezpieczeństwa ładowania: 6 godzin
- Otwory montażowe: tak
- Wymiary: ok. 51 x 25 x 10 mm
- Masa: ok. 8 g
Zawartość zestawu
- 1x Moduł ładowania akumulatorów Li-Pol / Li-Ion 5 V bq25185 USB typu C / DC / panel solarny - Adafruit 6106
