Opis produktu: Moduł ładowania akumulatorów Li-Pol / Li-Ion / Li-Fe 5 V bq25185 USB typu C / DC / panel solarny - Adafruit 6091
Moduł ładowania akumulatorów Adafruit stanowi doskonałe uaktualnienie dla starszych układów z serii MCP73831. Sercem płytki jest układ bq25185, który obsługuje jednoogniwowe akumulatory o napięciu nominalnym 3,7 V (maksymalnie 4,2 V) oraz ogniwa Li-FePO4 o napięciu od 3,2 V do 3,65 V. Pozwala na zasilanie poprzez port USB typu C lub za pomocą dedykowanych padów DC obsługujących napięcia wejściowe od 5 V do 18 V. Wykorzystując panel fotowoltaiczny, ładowarka dynamicznie dostosowuje pobór prądu, zapobiegając spadkom napięcia. System Power Path inteligentnie rozdziela zasilanie pomiędzy ładowanie akumulatora a bezpośrednie zasilanie odbiornika. Dodatkowo wbudowany regulator chroni podłączoną elektronikę, ograniczając napięcie wyjściowe do maksymalnie 4,5 V. Bezpieczeństwo użytkowania podnoszą liczne zabezpieczenia termiczne i prądowe oraz wbudowany wyłącznik bezpieczeństwa działający przez 6 godzin.

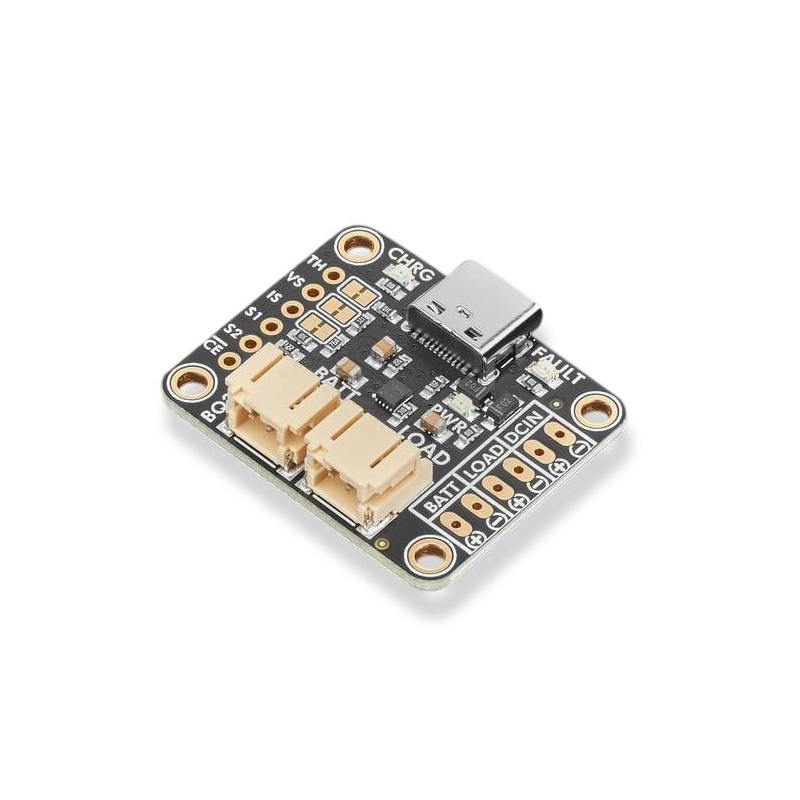

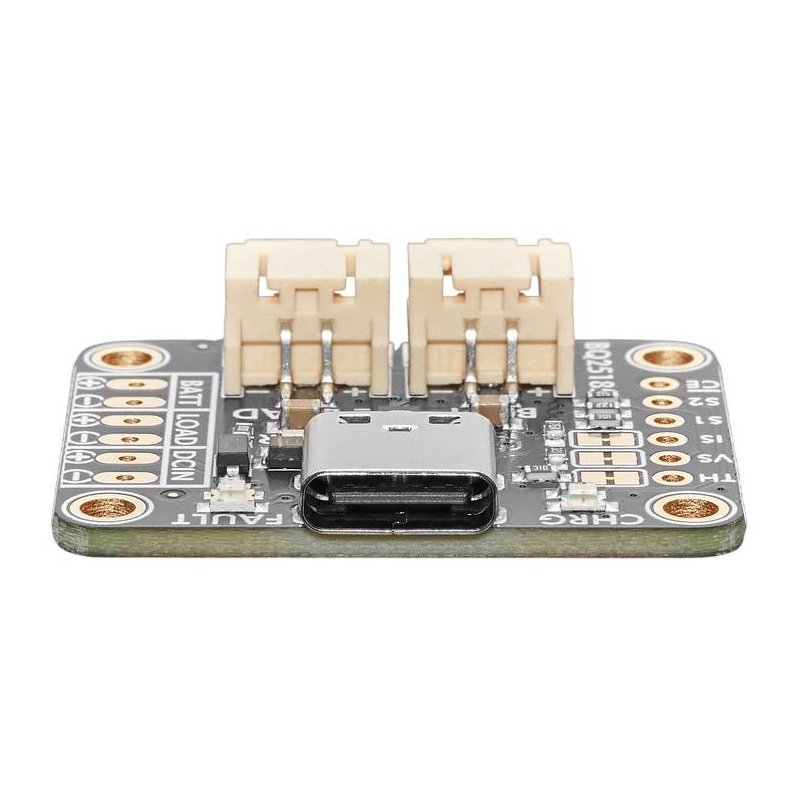

Moduł ładowania akumulatorów Li-Pol / Li-Ion / Li-Fe 5 V bq25185 USB typu C / DC / panel solarny - Adafruit 6091.

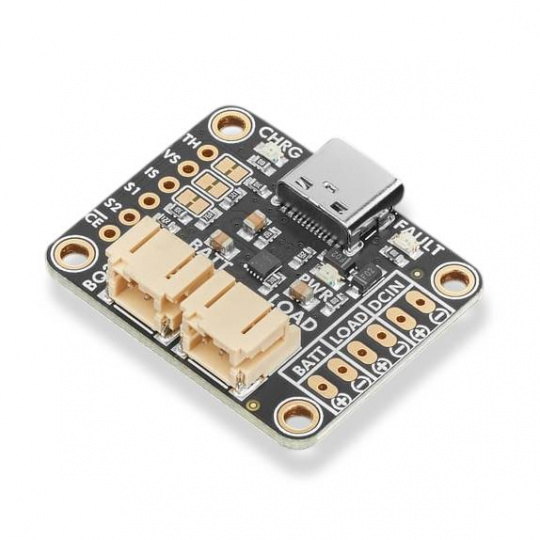

Moduł umożliwia zasilanie projektów z różnych źródeł, automatycznie optymalizując pobór energii z paneli słonecznych.
Główne cechy modułu
- Kontroler bq25185: nowoczesny układ ładowania firmy Texas Instruments do akumulatorów jednoogniwowych
- Obsługa akumulatorów Li-Ion, Li-Pol i Li-FePO4: możliwość pracy z popularnymi ogniwami stosowanymi w elektronice przenośnej
- Wejście USB typu C: wygodne zasilanie 5 V z komputera, zasilacza lub ładowarki sieciowej
- Wejście DC lub panelu słonecznego: obsługa zewnętrznego źródła zasilania od 5 V do 18 V
- Regulowany prąd ładowania: możliwość ustawienia wartości 250 mA, 500 mA lub 1 A za pomocą zworek
- Zarządzanie ścieżką zasilania: jednoczesne zasilanie odbiornika i ładowanie akumulatora
- Wyjście LOAD do 4,5 V: regulowane wyjście zasilania dla podłączonego układu
- Sygnalizacja LED: diody informujące o ładowaniu, błędzie i obecności zasilania
- Wejście termistora 10 kΩ: możliwość kontroli temperatury akumulatora podczas ładowania
Wyprowadzenia i interfejsy modułu ładowania akumulatorów

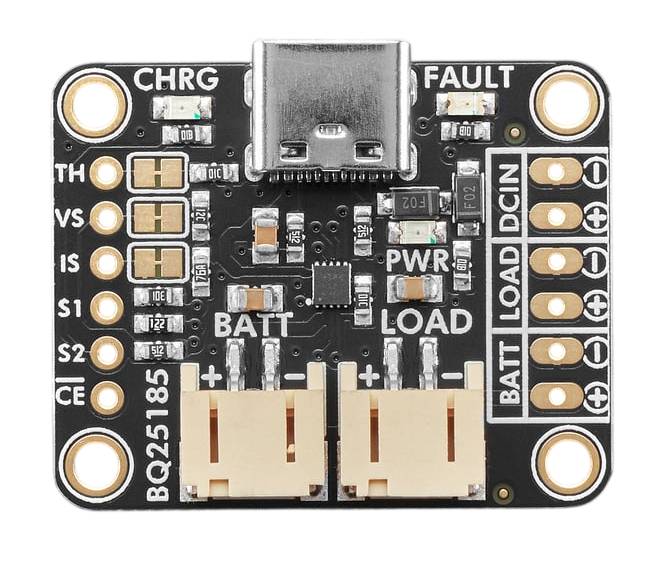

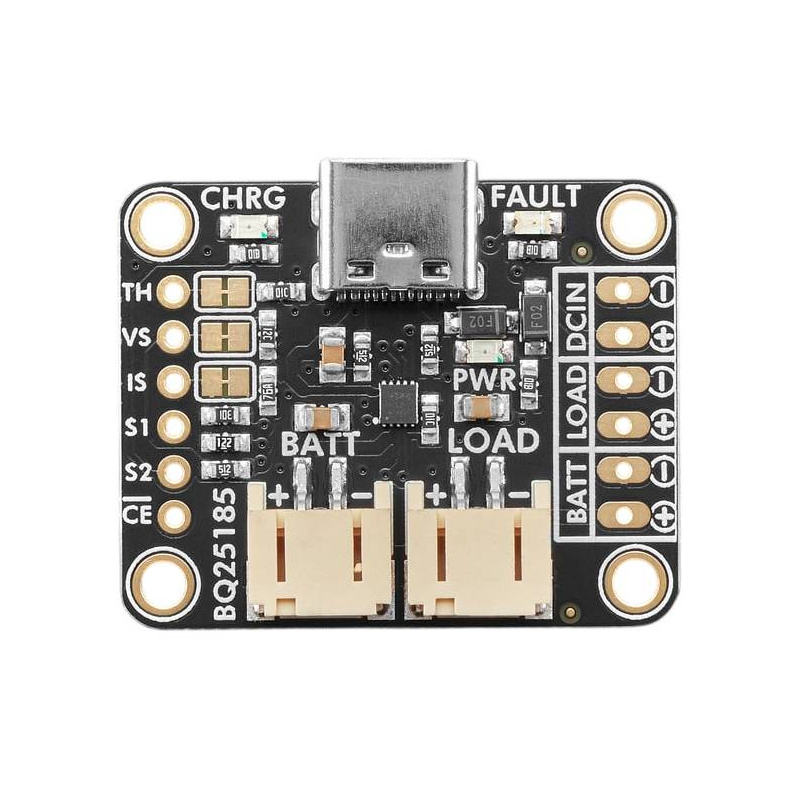

Moduł został wyposażony w złącze USB typu C, wejście DCIN dla zasilacza lub panelu słonecznego oraz dwa złącza JST-PH 2 mm opisane jako BATT i LOAD. Do złącza BATT podłącza się jednoogniwowy akumulator Li-Ion, Li-Pol lub Li-FePO4, natomiast złącze LOAD służy do zasilania właściwego układu elektronicznego. Na płytce dostępne są także pola pomiarowe napięcia akumulatora i wyjścia, a także wyprowadzenia statusowe S1 i S2, wejście CE do sterowania pracą układu oraz pad TH do podłączenia termistora 10 kΩ.

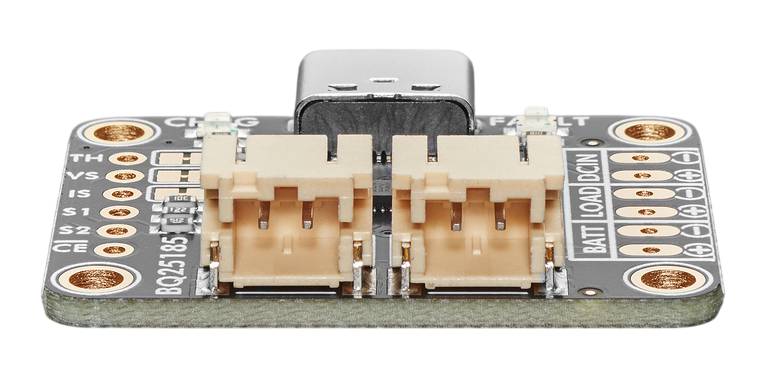

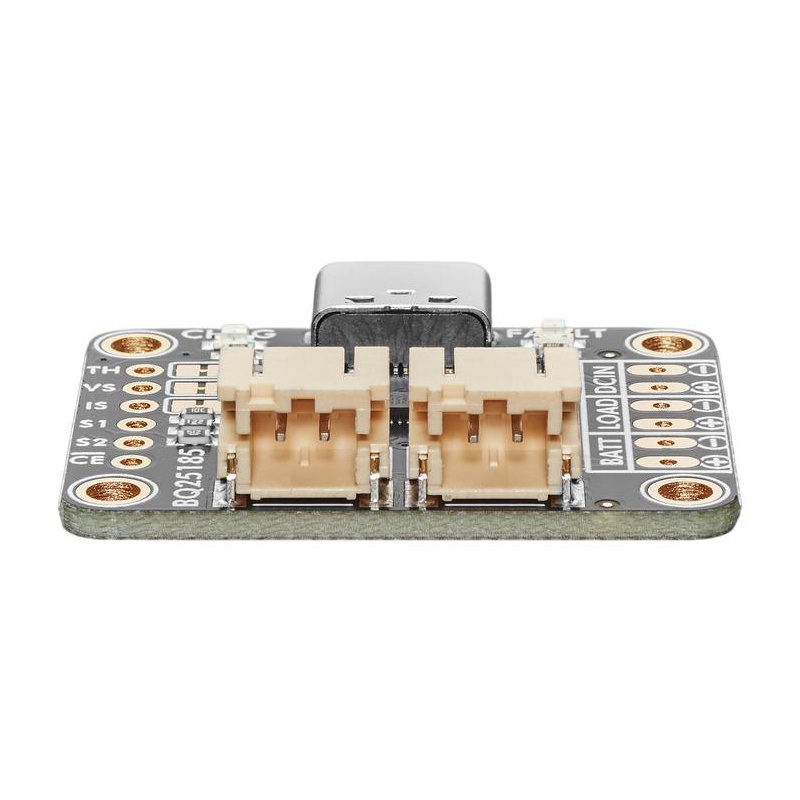

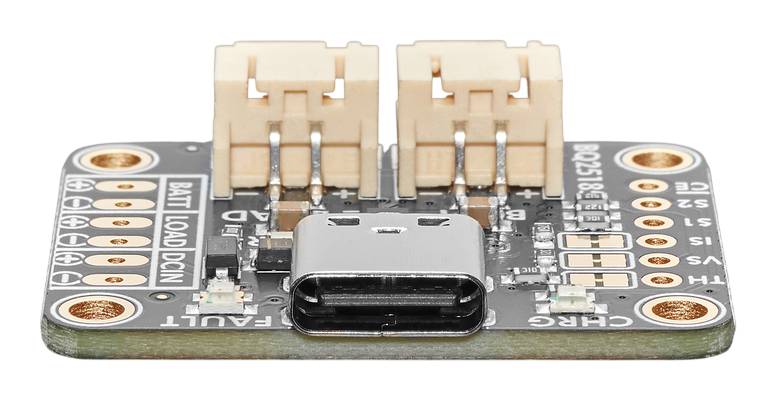

Do podłączenia akumulatora oraz odbiornika energii służą dwa niezależne złącza JST-PH o rozstawie pinów wynoszącym 2 mm.

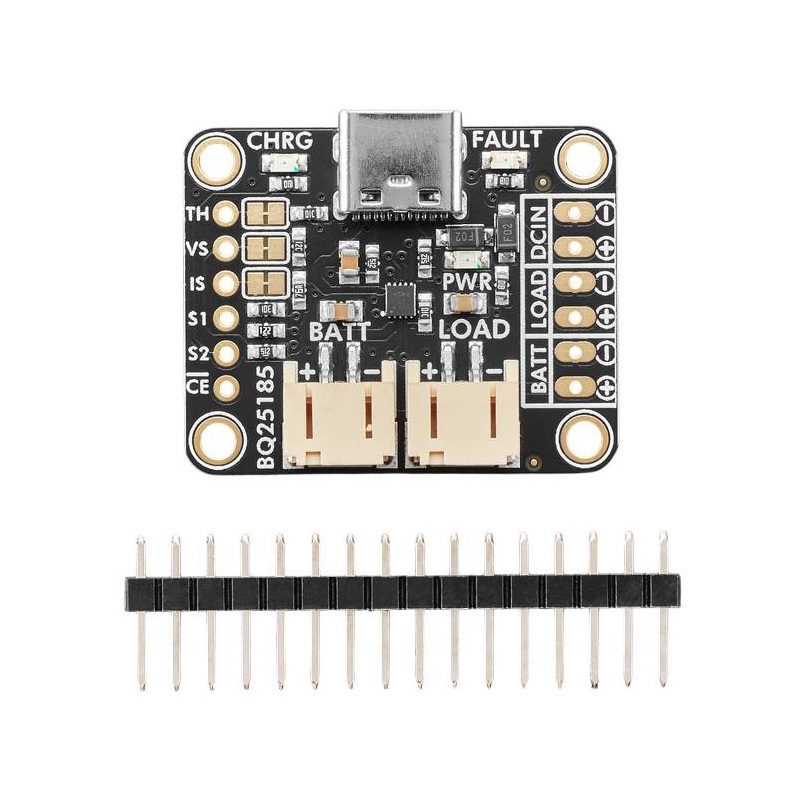

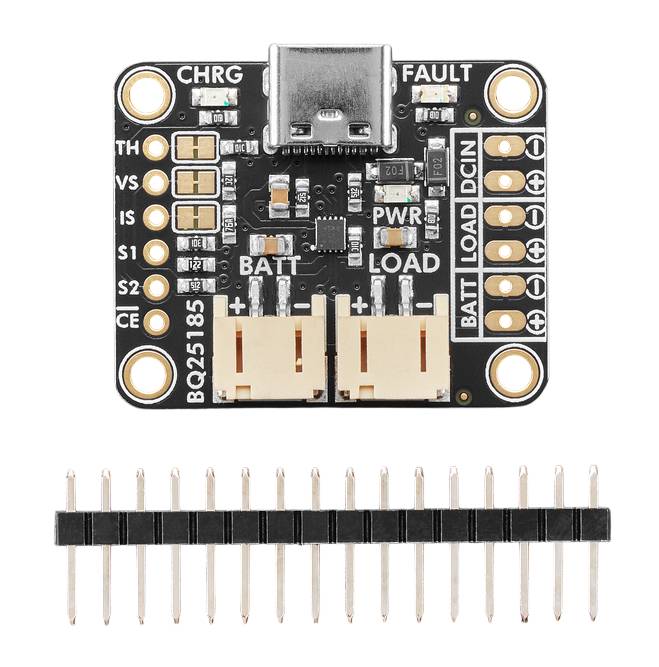

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna ładowarki
- Układ ładowania: Texas Instruments bq25185
- Obsługiwane akumulatory: Li-Ion / Li-Pol / Li-FePO4 1S
- Napięcie akumulatorów Li-Ion / Li-Pol: 3,7 V nominalne, 4,2 V maksymalne
- Napięcie akumulatorów Li-FePO4: 3,2 V nominalne, 3,65 V maksymalne
- Wejście USB: USB typu C, 5 V
- Wejście DC / panel słoneczny: od 5 V do 18 V
- Prąd ładowania: 250 mA, 500 mA lub 1 A
- Maksymalny prąd wejściowy: 1 A
- Maksymalny chwilowy prąd wyjścia LOAD: do 3 A
- Napięcie wyjścia LOAD: maksymalnie 4,5 V
- Złącza: USB typu C, 2 x JST-PH 2 mm (BATT, LOAD)
- Sygnalizacja pracy: diody LED CHRG, FAULT, PWR
- Wejście termistora: 10 kΩ
- Funkcja zarządzania ścieżką zasilania (Power Path): tak
- Zabezpieczenia: przed przepięciem, zwarciem, przeciążeniem, przegrzaniem, zbyt niskim napięciem akumulatora oraz błędami procesu ładowania
- Limit czasu ładowania: 6 godzin
- Wymiary: 32 x 26,3 x 7,2 mm
- Masa: 4 g
Zawartość zestawu
- 1x Moduł ładowania akumulatorów Li-Pol / Li-Ion / Li-Fe 5 V bq25185 USB typu C / DC / panel solarny - Adafruit 6091
