Opis produktu: AX7010 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010
ALINX AX7010 jest platformą deweloperską przeznaczoną do tworzenia zaawansowanych systemów wbudowanych wykorzystujących jednocześnie oprogramowanie procesorowe i sprzętową akcelerację FPGA. Zastosowany układ AMD Zynq 7000 SoC XC7Z010 integruje dwurdzeniowy procesor ARM Cortex-A9 oraz programowalną logikę wykonaną w technologii 28 nm. Płytka udostępnia szybkie pamięci DDR3 i QSPI Flash, interfejs Gigabit Ethernet, HDMI, USB, microSD, UART oraz JTAG. Dwa 40-pinowe porty rozszerzeń umożliwiają podłączanie kamer, wyświetlaczy TFT, przetworników oraz innych modułów peryferyjnych. AX7010 może być wykorzystywana między innymi do przetwarzania obrazu, automatyki przemysłowej, sterowania napędami, komunikacji sieciowej i prototypowania urządzeń medycznych.

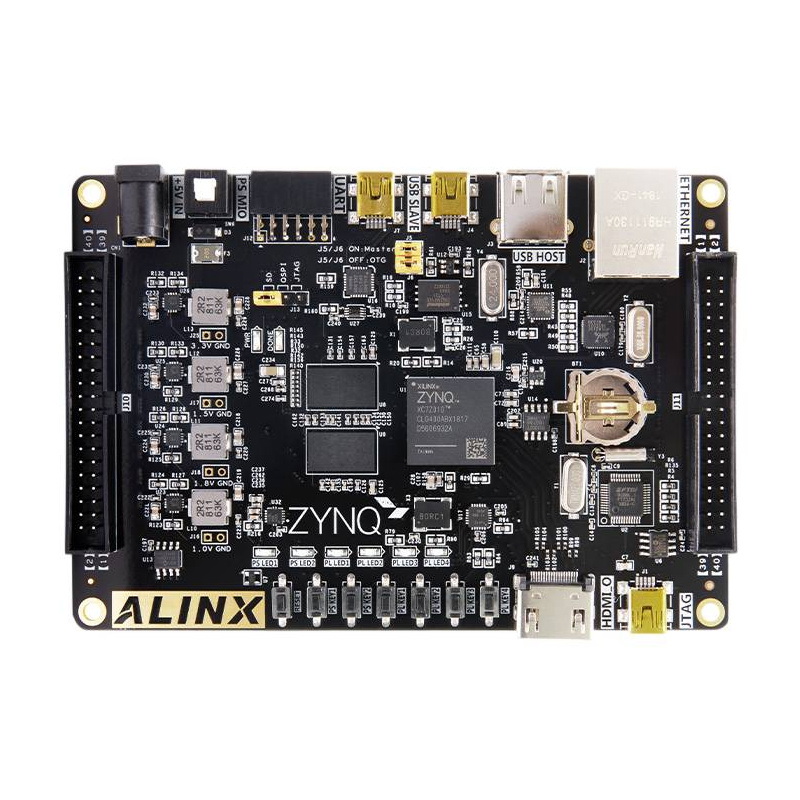

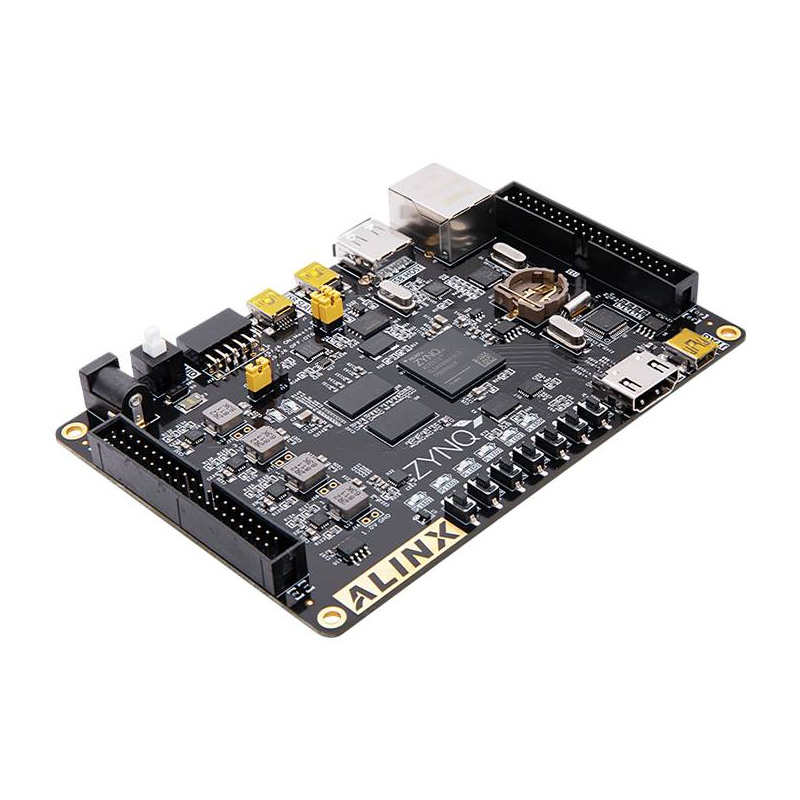

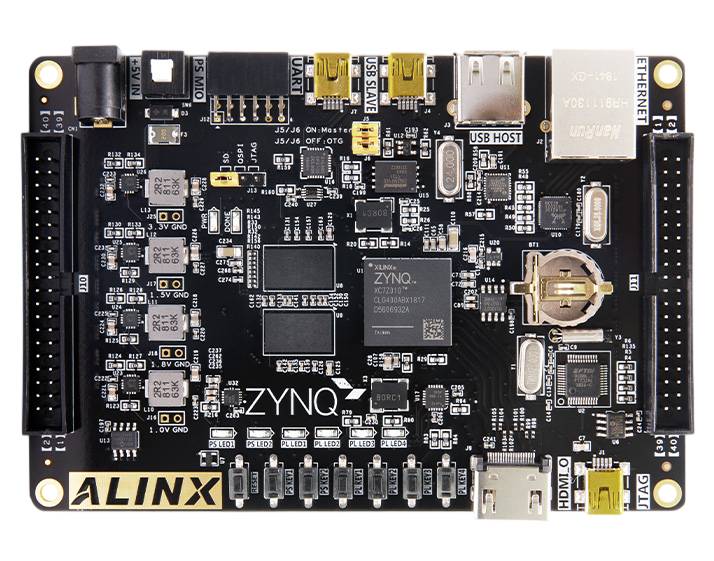

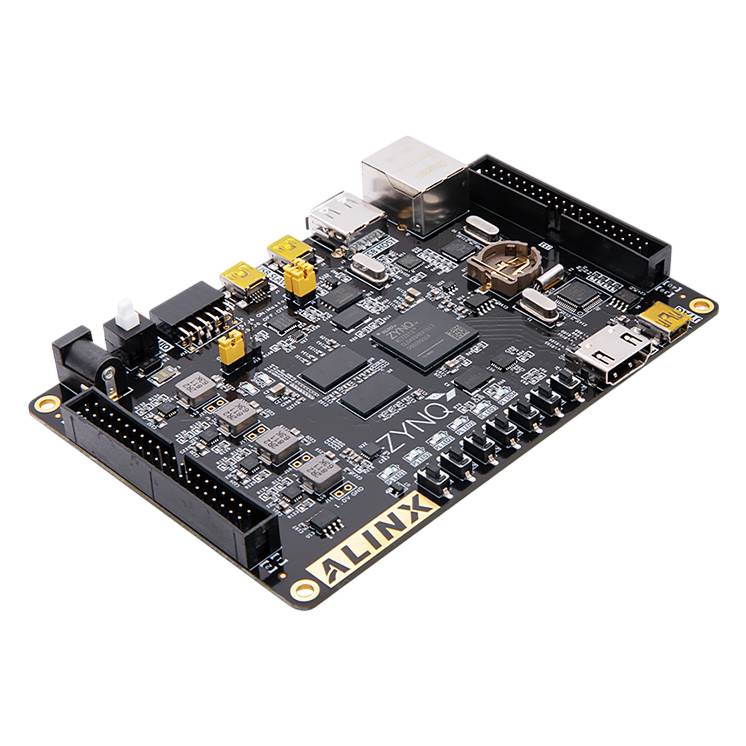

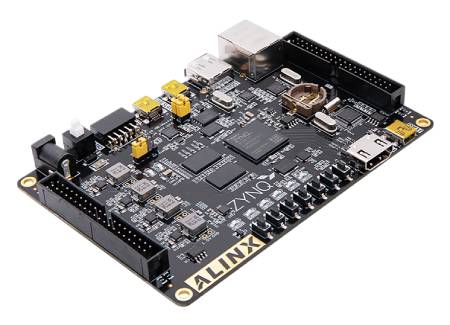

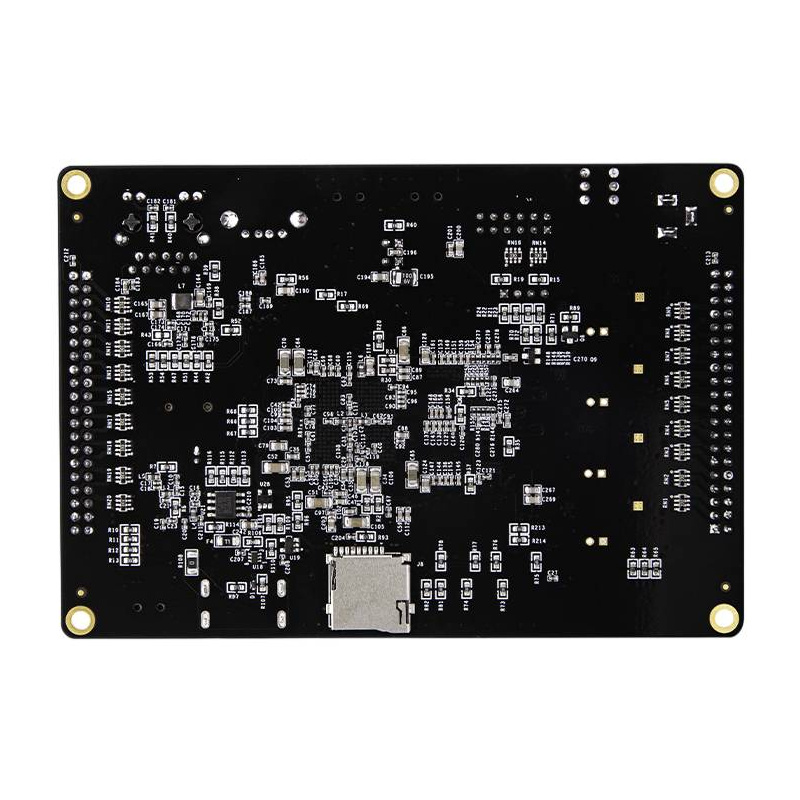

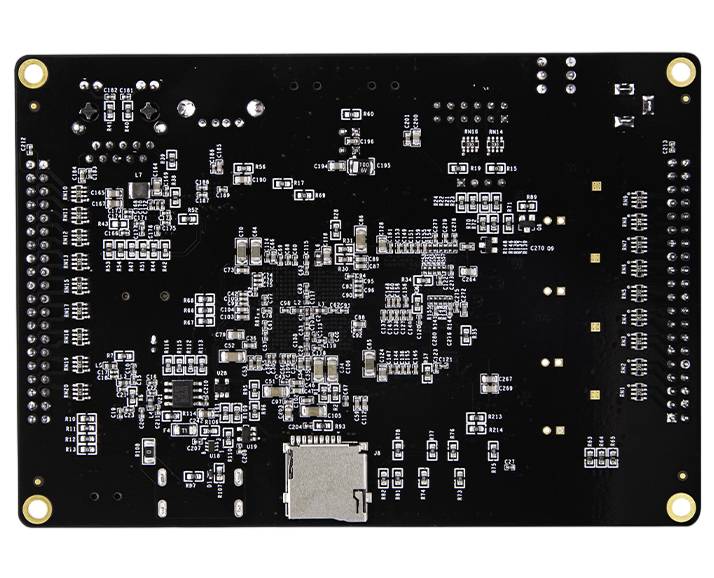

AX7010 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z010.
Płytka rozwojowa jest wyposażona w układ SoC Zynq 7000 AMD/Xilinx XC7Z010-1CLG400I.
Główne cechy płytki ALINX AX7010
- Układ AMD Zynq 7000 SoC XC7Z010: połączenie dwurdzeniowego procesora ARM Cortex-A9 i programowalnej logiki FPGA
- Taktowanie procesora do 667 MHz: umożliwia obsługę systemu operacyjnego, aplikacji sterujących i komunikacji
- 512 MB pamięci DDR3 SDRAM: szybka pamięć operacyjna podłączona do części procesorowej PS
- 32 MB pamięci QSPI Flash: miejsce na bootloader, konfigurację systemu i dane użytkownika
- Gigabit Ethernet: interfejs sieciowy do szybkiej transmisji danych
- Interfejs HDMI: możliwość realizacji wejścia lub wyjścia obrazu, zależnie od konfiguracji sprzętowej
- USB Host i USB Slave: współpraca z urządzeniami peryferyjnymi oraz komputerem
- USB UART: komunikacja szeregowa i diagnostyka systemu
- Złącze microSD: możliwość uruchamiania systemu i przechowywania plików
- Wbudowany interfejs JTAG: programowanie i debugowanie układu Zynq
- Dwa 40-pinowe porty rozszerzeń: po 34 linie IO do podłączania modułów zewnętrznych
- Zegar czasu rzeczywistego DS1302: podtrzymywanie informacji o dacie i czasie
- Diody LED i przyciski użytkownika: szybkie testowanie części PS i PL
- Zasilanie napięciem 5 V: pojedyncze wejście zasilania płytki

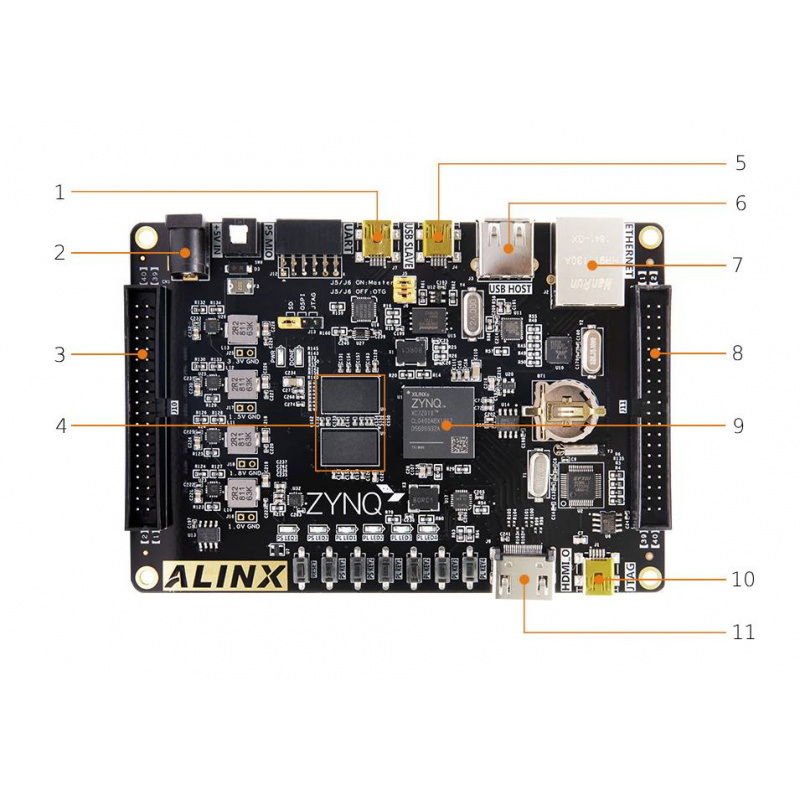

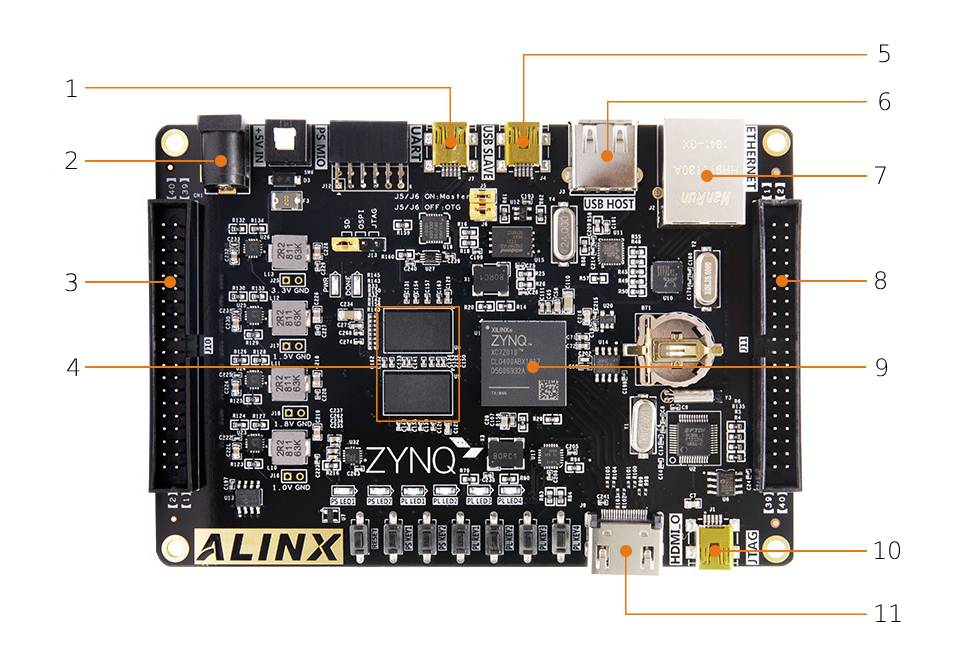

Elementy i złącza znajdujące się na płytce AX7010
Konstrukcja płytki zapewnia bezpośredni dostęp do interfejsów komunikacyjnych, pamięci, układu Zynq oraz złączy przeznaczonych do dalszej rozbudowy. Na płytce znajdują się m.in.:
- Interfejs USB UART
- Wejście zasilania
- 40-pinowy port rozszerzeń
- Pamięć 512 MB DDR3
- USB Slave
- USB Host
- Gigabit Ethernet
- 40-pinowy port rozszerzeń
- Układ XC7Z010
- JTAG
- Wyjście HDMI
Rozmieszczenie elementów na płytce.
ALINX AX7010 może pełnić funkcję platformy prototypowej, edukacyjnej lub bazowej płytki sterującej w urządzeniu docelowym.
AMD Zynq 7000 SoC XC7Z010 - procesor ARM i FPGA w jednym układzie
Sercem płytki AX7010 jest AMD Zynq 7000 SoC XC7Z010, który integruje system procesorowy PS oraz programowalną logikę PL. Część PS zawiera dwa rdzenie ARM Cortex-A9, kontrolery pamięci oraz interfejsy komunikacyjne, dzięki czemu może realizować zadania typowe dla mikroprocesora i uruchamiać rozbudowane oprogramowanie. Część PL bazuje na architekturze FPGA z rodziny Artix-7 i pozwala tworzyć własne układy cyfrowe działające równolegle. Może odpowiadać za szybkie przetwarzanie obrazu, generowanie sygnałów, obsługę niestandardowych interfejsów lub realizację algorytmów wymagających małych opóźnień. Połączenie ARM i FPGA umożliwia podział zadań pomiędzy warstwę programową oraz sprzętową, co ułatwia budowę wydajnych systemów czasu rzeczywistego.
| Specyfikacja techniczna AX7010 | |
|---|---|
| Układ główny | AMD Zynq 7000 SoC XC7Z010 |
| Wariant układu | XC7Z010-1CLG400I |
| Procesor | dwurdzeniowy ARM Cortex-A9 |
| Częstotliwość taktowania procesora | do 667 MHz |
| Programowalna logika | FPGA z rodziny Artix-7, technologia 28 nm |
| Pamięć RAM | 512 MB DDR3 SDRAM, magistrala 32-bitowa |
| Pamięć nieulotna | 32 MB QSPI Flash |
| Pamięć EEPROM | 2 x 256 B 24LC04 |
| Interfejs sieciowy | 1 x Gigabit Ethernet |
| Interfejs obrazu | 1 x HDMI konfigurowany jako wejście lub wyjście |
| Interfejs USB Host | 1 x USB 2.0 typu A |
| Interfejs USB Slave / OTG | 1 x USB 2.0 |
| Interfejs szeregowy | 1 x USB UART |
| Interfejs programowania | 1 x JTAG |
| Gniazdo karty pamięci | 1 x microSD |
| Złącza rozszerzeń PL | 2 x 40 pinów, raster 2,54 mm, po 34 linie IO |
| Złącze rozszerzeń PS | 1 x 12-pinowe PMOD |
| Zegar czasu rzeczywistego | DS1302 |
| Diody użytkownika | 2 x PS LED oraz 4 x PL LED |
| Przyciski użytkownika | 2 x PS oraz 4 x PL |
| Zasilanie | 5 V |
| Maksymalne zabezpieczenie prądowe wejścia | 2 A |
| Konstrukcja PCB | 8-warstwowa |
| Średnica otworów montażowych | 3,5 mm |
| Wymiary | 130 x 90 mm |
