Opis produktu: Simply Servo Control Board - sterownik serwomechanizmów - 3 kanałowy - do micro:bit - Kitronik 5673

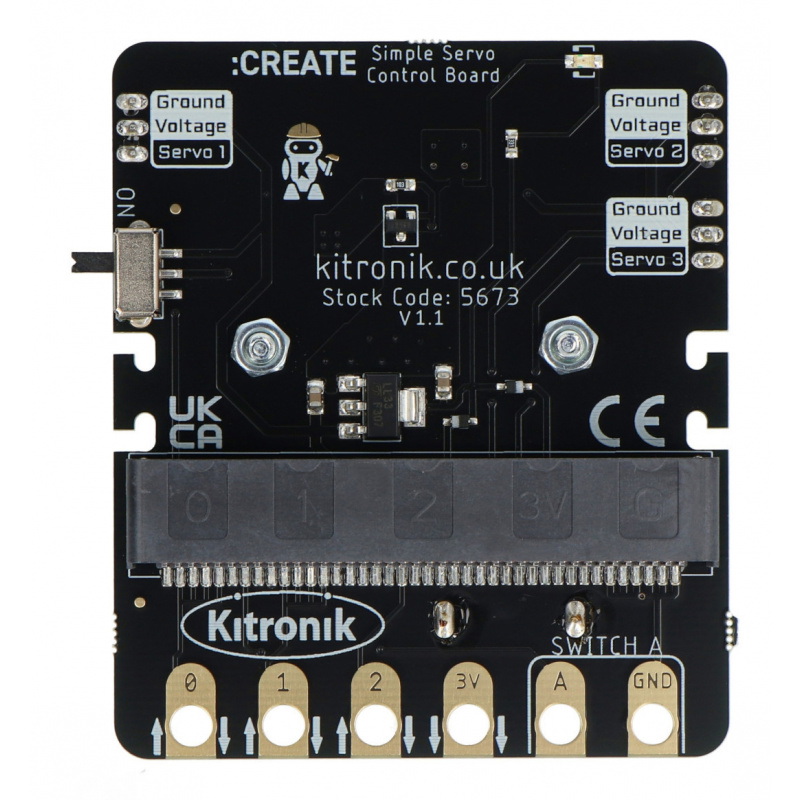

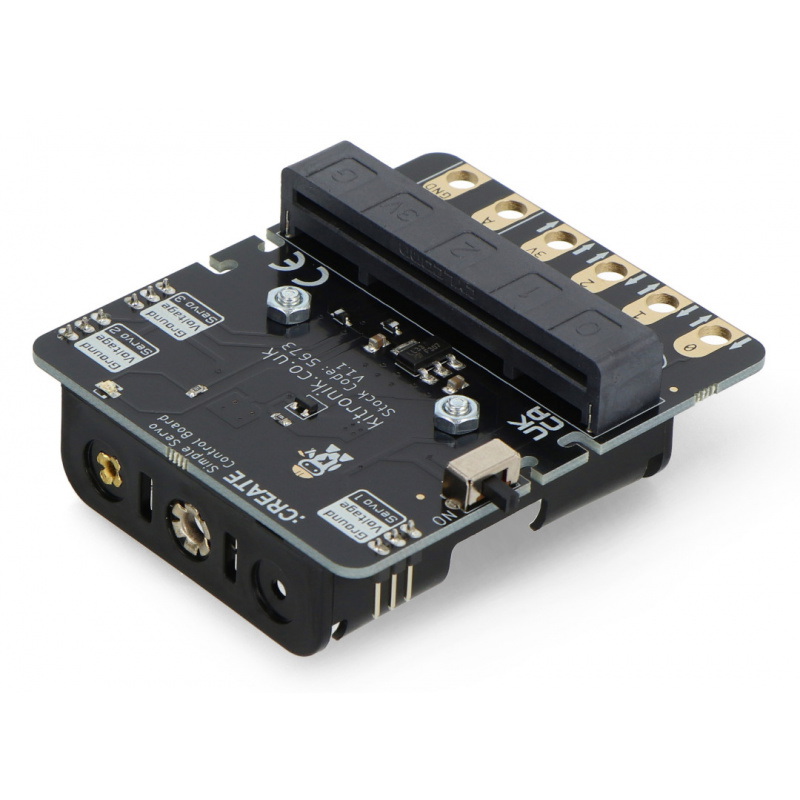

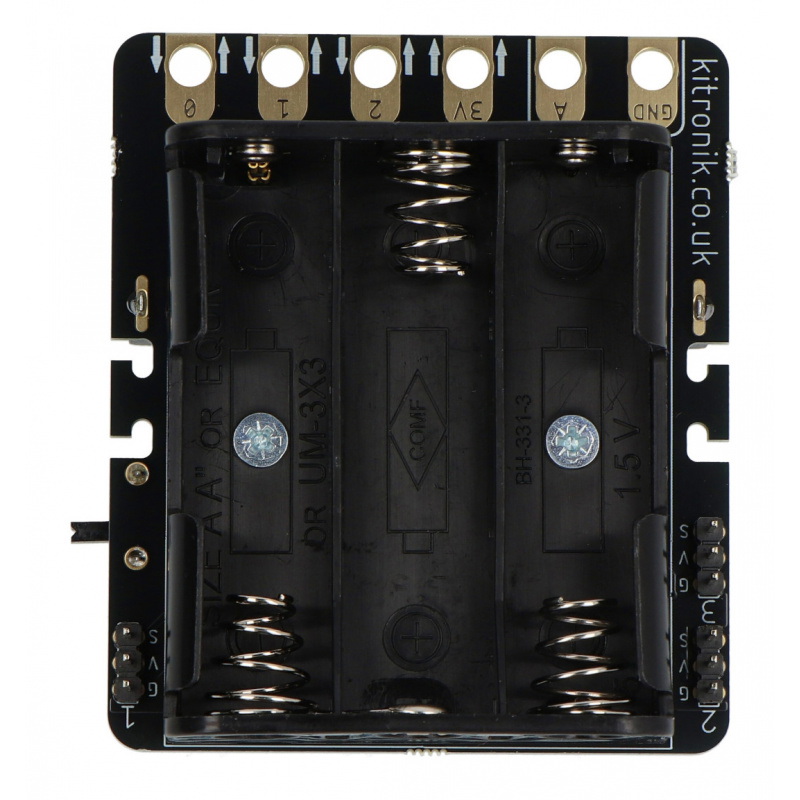

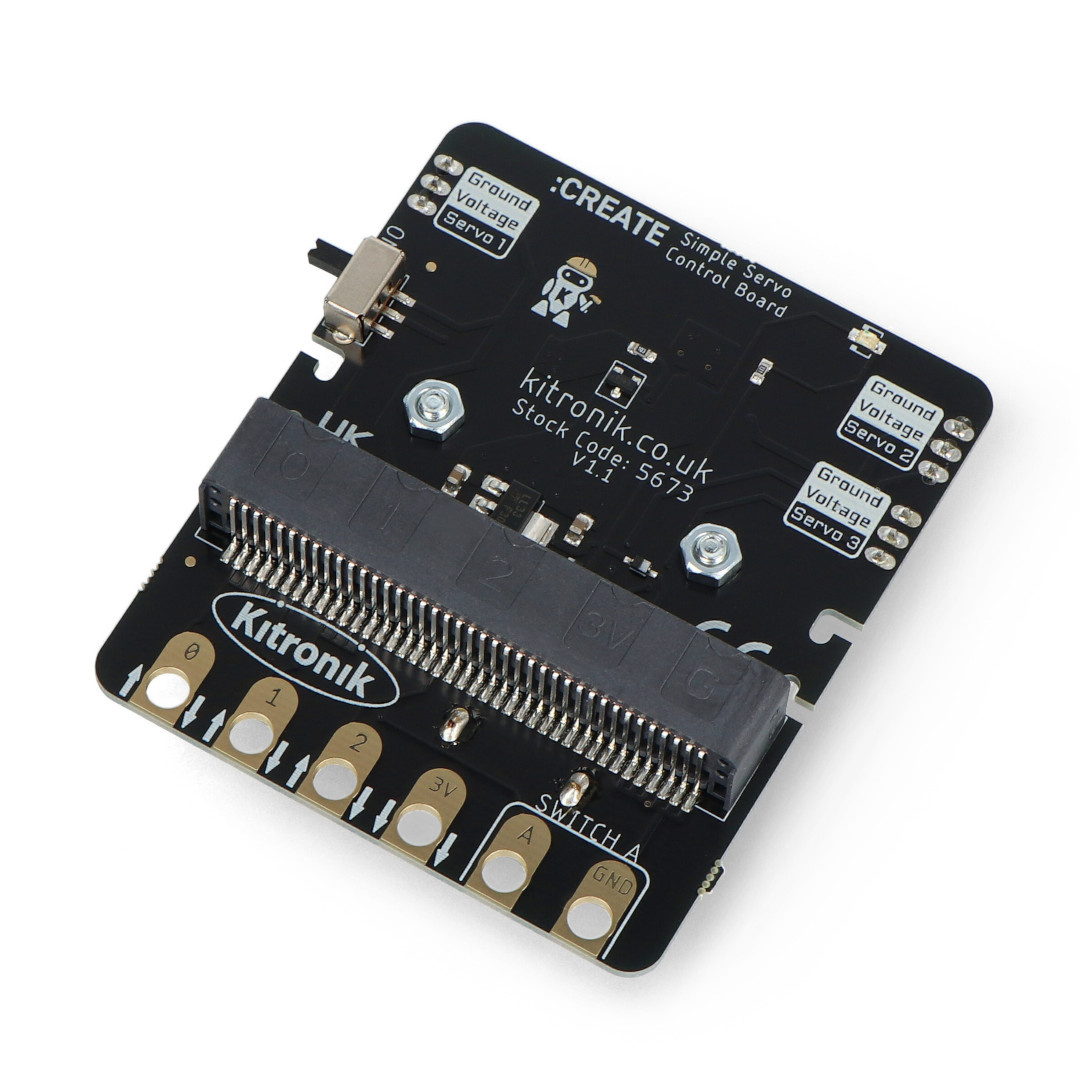

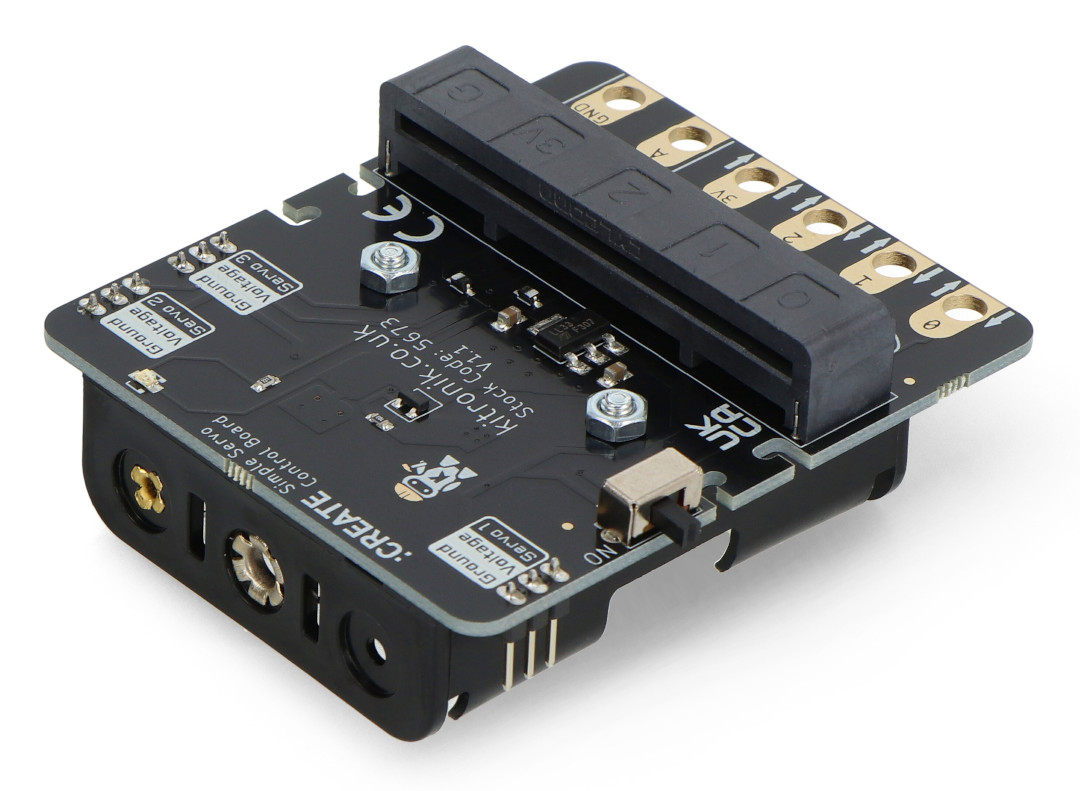

Simply Servos Board to nakładka firmy Kitronik do BBC micro:bit, która umożliwia sterowanie 3 serwomechanizmami jednocześnie. Płytka jest wyposażona w gniazdo dla micro:bit, złącza do podłączenia serwo, a także 6 pól do podłączenia dodatkowych urządzeń peryferyjnych za pośrednictwem przewodów krokodylkowych. Na spodzie Simply Servo Control Board umieszczony został koszyk na baterie 3x AA, które odpowiadają za zasilanie całego zestawu.
Zestaw nie zawiera płytki micro:bit od BBC, która jest wymagana do poprawnej pracy rozszerzenia Simply Servo Control Board.

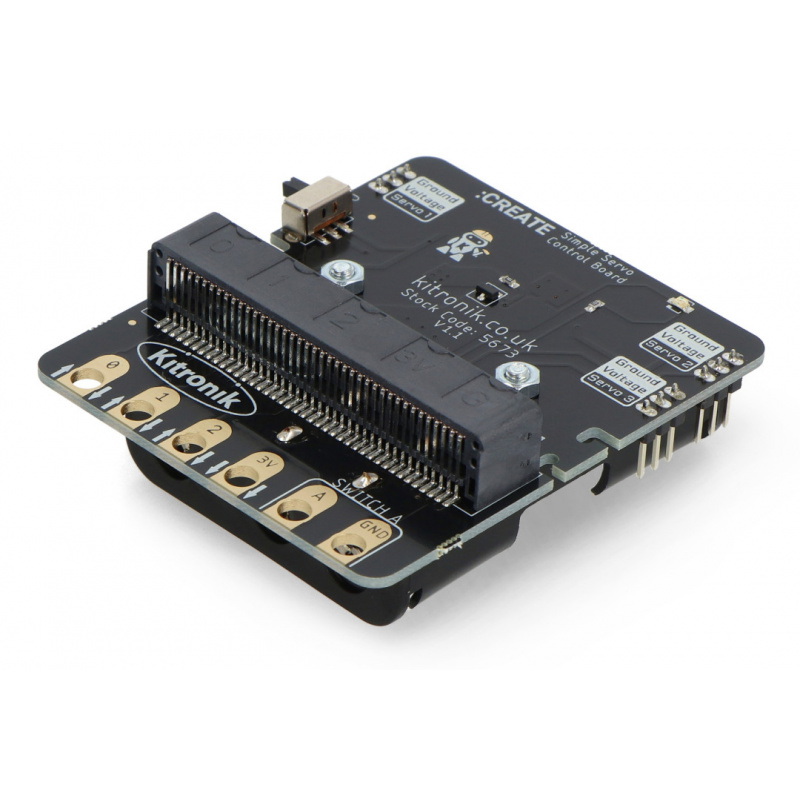

Simply Servo Control Board - sterownik serwomechanizmów - 3 kanałowy - do micro:bit - Kitronik 5673.
Cechy szczególne nakładki od Kitronik
- Jednoczesne sterowanie aż 3 serwomechanizmami

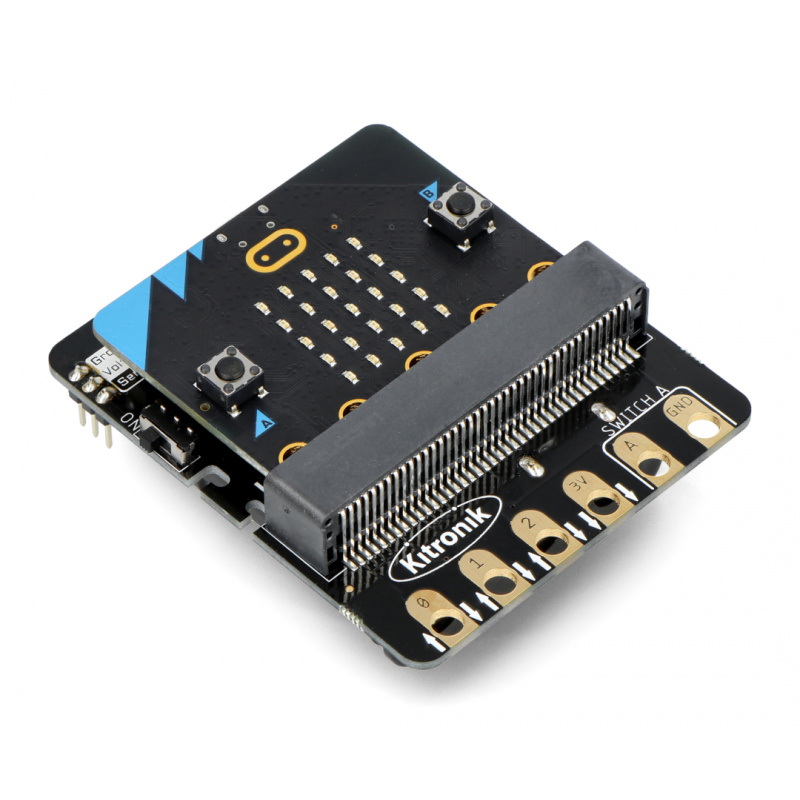

- Prosty interfejs dla BBC micro:bit - nakładka została wyposażona w specjalne gniazdo do wpięcia płytki
- Złącza w postaci pól kompatybilnych z przewodami krokodylkowymi w celu rozbudowania projektu o dodatkowe urządzenia peryferyjne
- Przycisk do ręcznego włączania / wyłączania płytki BBC micro:bit i serwomechanizmów
- Programowany za pomocą edytora graficznego MakeCode oraz poprzez MicroPython
Zawartość zestawu
- Simply Servo Control Board - sterownik serwomechanizmów - 3 kanałowy - do micro:bit - Kitronik 5673 - 1 sztuka
Specyfikacja techniczna Simply Servo Control Board
- Rodzaj elementu: nakładka
- Przeznaczenie: do micro:bit od BBC
- Typ nakładki: sterownik serwomechanizmów
- Ilość kanałów: 3
- Zasilanie: 3x baterie AA (brak w zestawie)
- Napięcie wyjściowe: 3 V
- Maksymalny prąd wyjściowy: 0,75 A
- Złącza serwomechanizmów:
- GND - masa układu
- +V - napięcie zasilania
- SIG - sterujący sygnał PWM płynący z mikrokontrolera BBC micro:bit do serwomechanizmu
- Dodatkowe wyprowadzenia wejściowe / wyjściowe (cyfrowe i analogowe): P0 / P1 / P2 - możliwość wykorzystania jako cyfrowy/analogowy odczyt i zapis
- Wymiary nakładki: 60 x 70 x 29 mm
Dodatkowe funkcje micro:bit od BBC zapewnia nakładka Simply Servo Control Board. Micro:bit należy nabyć osobno.
