Opis produktu: Pierścień LED RGB ZIP Halo HD dla BBC micro:bit - Kitronik 5672

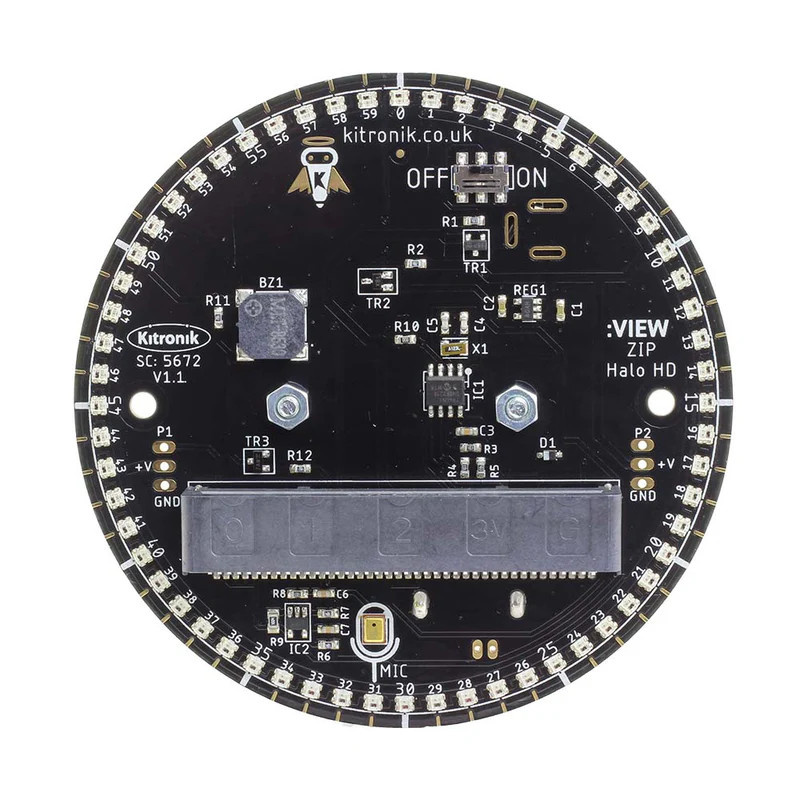

Okrągła płytka dla modułu micro:bit wyposażona w 60 adresowanych diod LED RGB. Posiada także wyprowadzenia P1 i P2 w standardowym rastrze 2,54 mm, mikrofon MEMS do wykrywania dźwięków oraz buzzer piezoelektryczny do wydawania dźwięków. Na płytce można znaleźć również układ czasu rzeczywistego RTC sterowany przez linię I2C modułu micro:bit. Płytka została wyposażona w 2 otwory montażowe M3. Moduł zasilany jest 3 bateriami AA (brak w zestawie).
|
Uwaga! Płytka BBC micro:bit nie wchodzi w skład zestawu, można ją nabyć osobno. |
MakeCode Blocks
Kitronik stworzył niestandardowe bloki dla pierścienia Halo HD, które można wykorzystać w MakeCode. Aby dodać te bloki, należy przejść na stronę makecode.microbit.org i utworzyć nowy projekt. Pod sekcją "Zaawansowane" należy kliknąć w "Rozszerzenia". Następnie w oknie wyszukiwania należy wpisać "Halo HD", a później kliknąć w tytuł, aby zaimportować je do MakeCode. Bloki zostaną podzielone na trzy kategorie: ZIP LED, mikrofon i zegar. Więcej informacji na temat edytora MakeCore oraz pisania kodu za pomocą MicroPython można znaleźć w dokumentacji.

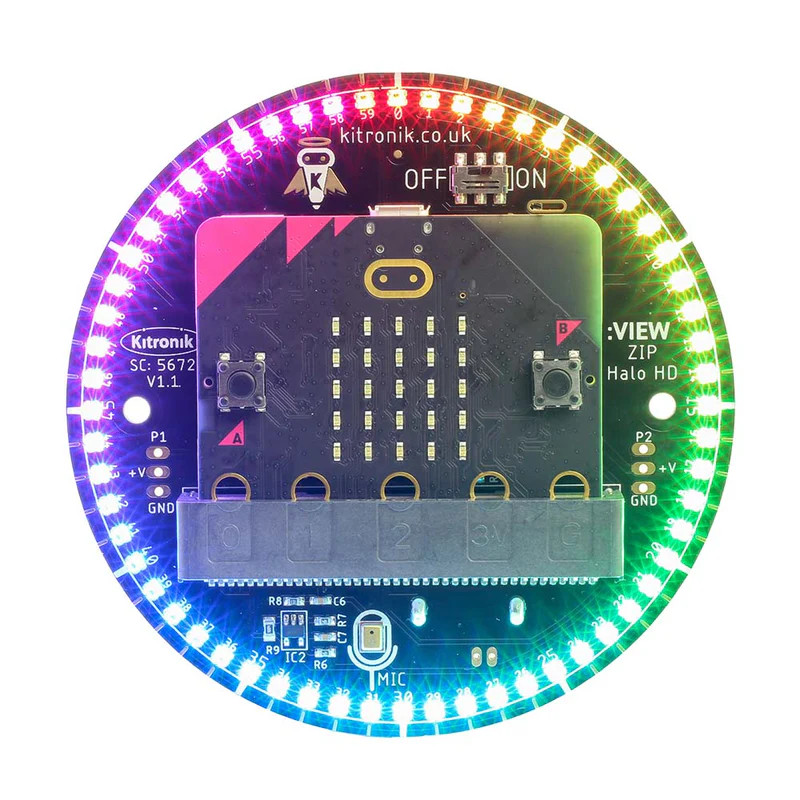

Pierścień LED RGB ZIP Halo HD, moduł micro:bit można nabyć osobno.
|
Produkt kompatybilny z BBC micro:bit |
Główne cechy pierścienia LED RGB ZIP Halo HD
- 60 adresowanych diod LED RGB ZIP.
- Piny P1 i P2 o standardowym rastrze 2,54 mm.
- Mikrofon MEMS oraz buzzer piezoelektryczny.
- Zegar czasu rzeczywistego (RTC) sterowany przez linię I2C.
- Plug and Play.

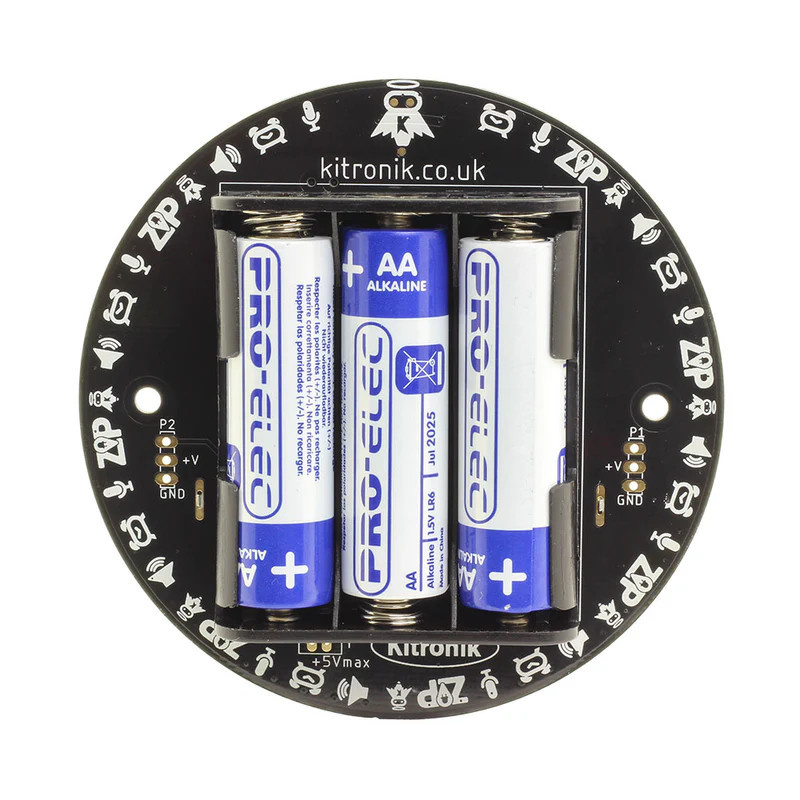

- Zasilany trzema bateriami AA (brak w zestawie).
- Włącznik / wyłącznik zasilania.
- Programowany przez MakeCode za pomocą bloków lub MicroPython.
- Dwa otwory montażowe M3.
Specyfikacja pierścienia LED RGB ZIP Halo HD
- Napięcie zasilania: od 3,5 V do 5 V
- Liczba diod ZIP: 60
- Liczba zewnętrznych kanałów: 3 (1x ZIP LED, 2x piny I/O 3 V / 50 mA)
- Maksymalny pobór prądu (przy maksymalnej jasności diod LED): 0,9 A (15 mA / dioda)
- Wymiary: średnica 87 mm
- Otwory montażowe: M3 o rozstawie 68,4 mm
Porównanie pierścieni LED RGB ZIP Halo oraz ZIP Halo HD
| Porównanie | ||
|---|---|---|
 |
 |
|
| Model | ZIP Halo | ZIP Halo HD |
| Ilość diod | 24 | 60 |
| Złącze śrubowe dla micro:bit |
✓ |
x |
| Gniazdo dla micro:bit | x | ✓ |
| Przełącznik zasilania | ✓ | ✓ |
| Koszyk na baterie | x | ✓ |
| Złącze JST | ✓ | x |
| Zegar czasu rzeczywistego (RTC) | x | ✓ |
| Buzzer | x | ✓ |
| Mikrofon | x | ✓ |
| Regulator zasilania dla micro:bit | ✓ | ✓ |
| Rozszerzenie I/O | ✓ | ✓ |
| Pady ZIP LED | ✓ | x |
| Otwory montażowe | ✓ | ✓ |
| Przykłady / źródła | ✓ | ✓ |
Prosta obsługa i szerokie możliwości
Pierścień LEDowy ZIP Halo jest zbudowany w oparciu o diody LED RGB. Każda z diod ma łącznie 256 poziomów jasności, dzięki czemu możemy uzyskać ponad 16 milionów różnych kombinacji kolorystycznych. Wbudowane zabezpieczenie przed wsteczną polaryzacją źródła zasilania chroni sterownik modułu przed uszkodzeniem.
Jak działają diody ZIP LED w module Kitronik 5672?
Diody LED RGB w module Kitronik 5672 są ze sobą połączona za pomocą 3-przewodowej magistrali. Poszczególne diody LED RGB w takiej topologii, mają podłączone napięcie zasilania (od 3,5 do 5,3V), masę (GND) oraz szynę danych wejścia/wyjścia (DIN/DOUT). Dane sterujące są transmitowane w rozdzielczości 24-bitowej i są wprowadzane do pierwszej diody LED RGB w połączeniu. Kiedy zostanie nadesłana następna porcja danych, porcja danych ją poprzedzająca jest przesyłana do kolejnej diody LED RGB w łańcuchu. Poszczególne porcje danych są rozdzielone krótkimi impulsami resetu.
