Opis produktu: USB Type C CC Resistor Fixer - adapter USB C z rezystorami CC 5,1 kΩ - Adafruit 6323
Adafruit USB Type C CC Resistor Fixer został stworzony z myślą o urządzeniach USB typu C, które nie działają poprawnie po podłączeniu do portów USB C lub ładowarek USB Power Delivery. Problem ten najczęściej wynika z braku dwóch wymaganych rezystorów CC o wartości 5,1 kΩ, odpowiedzialnych za negocjację połączenia i dostarczenie zasilania 5 V. Adapter montuje się pomiędzy przewodem a urządzeniem lub bezpośrednio w wadliwie zaprojektowanym porcie. Układ przekazuje linie VBUS, GND oraz podstawowe linie danych USB, jednocześnie dodając brakujące rezystory CC po stronie portu. Dzięki temu urządzenie może zostać poprawnie wykryte i zasilone przez port USB C. Wbudowana dioda LED umożliwia szybką weryfikację obecności napięcia zasilającego.

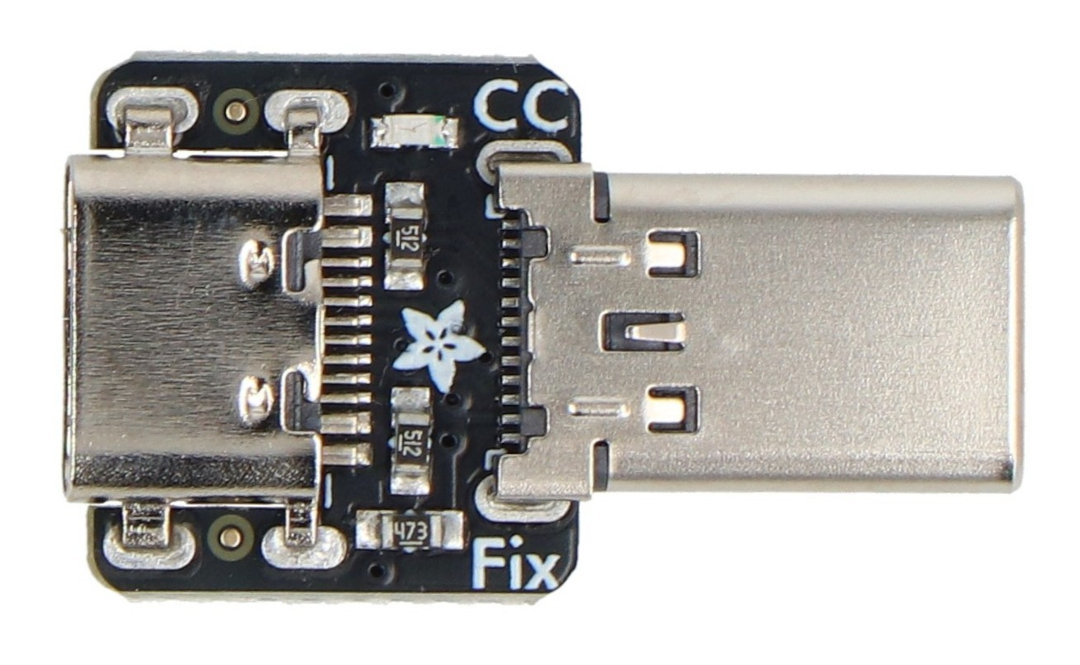

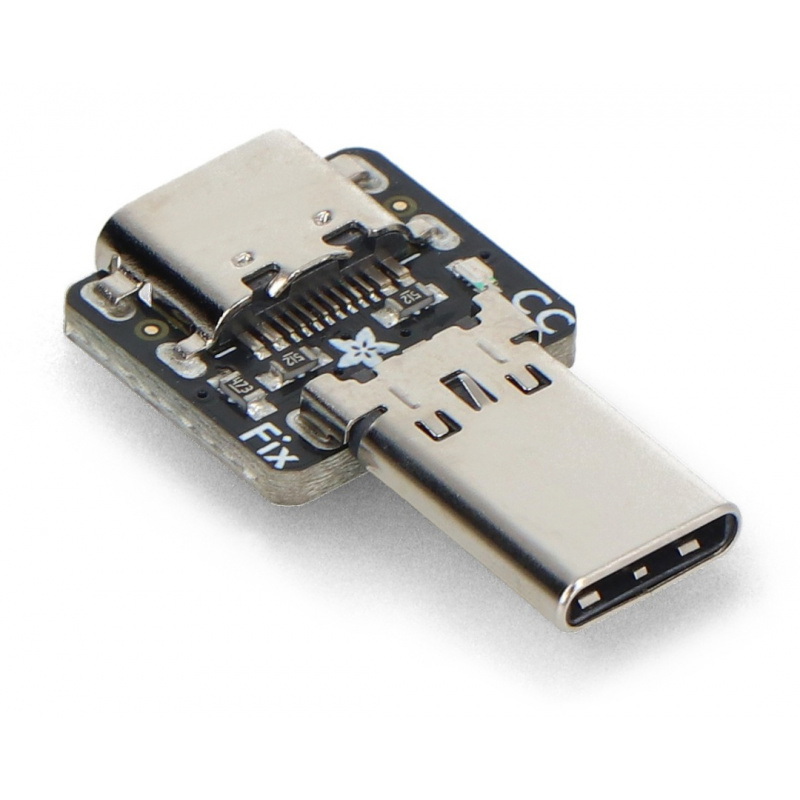

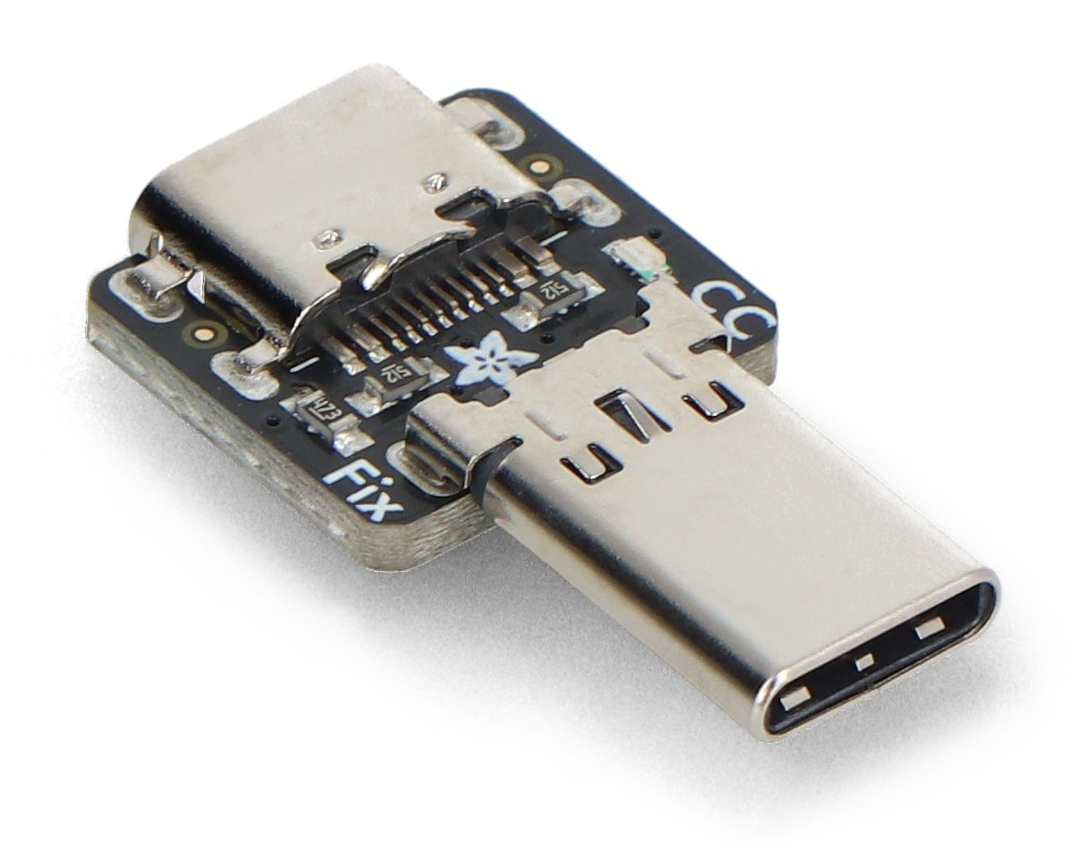

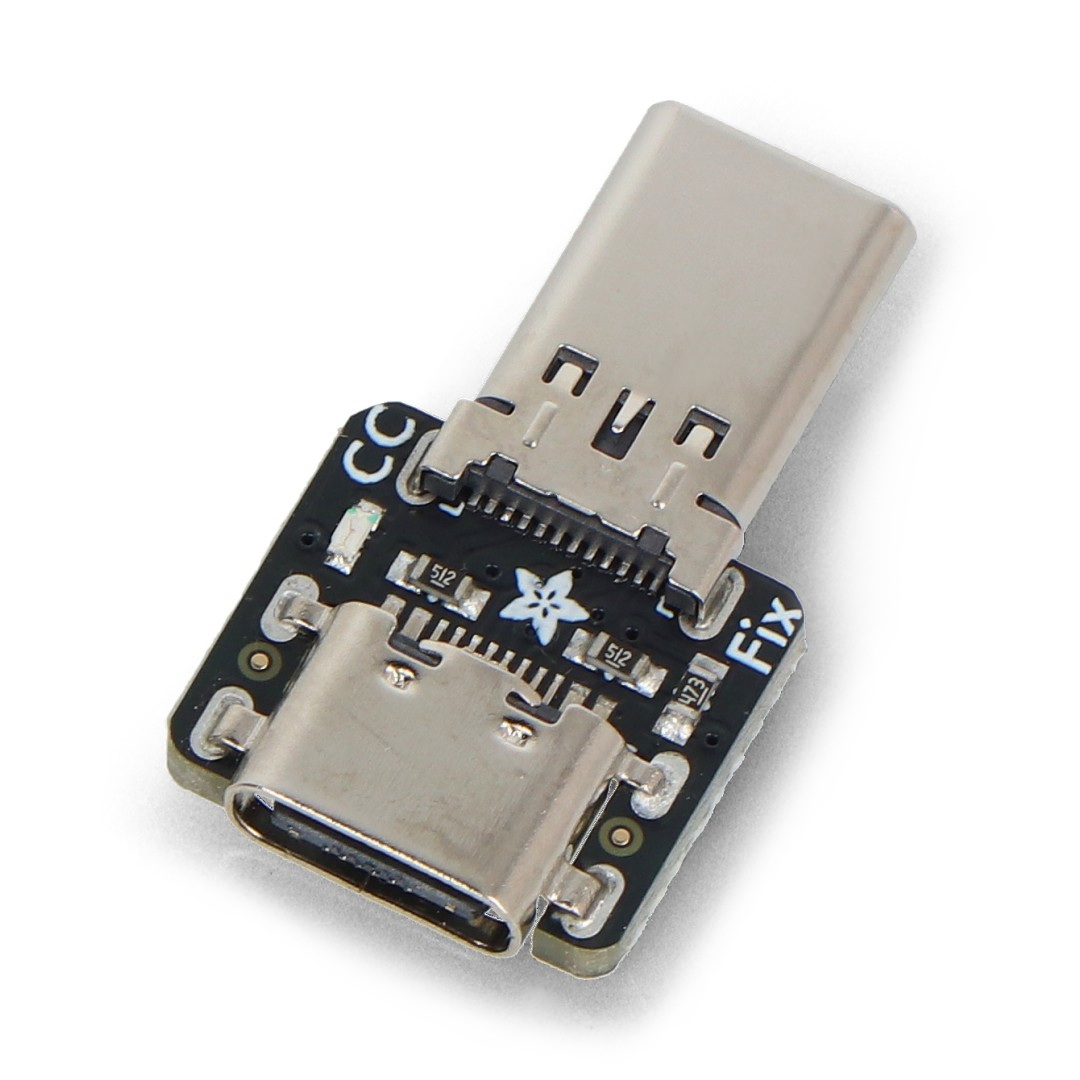

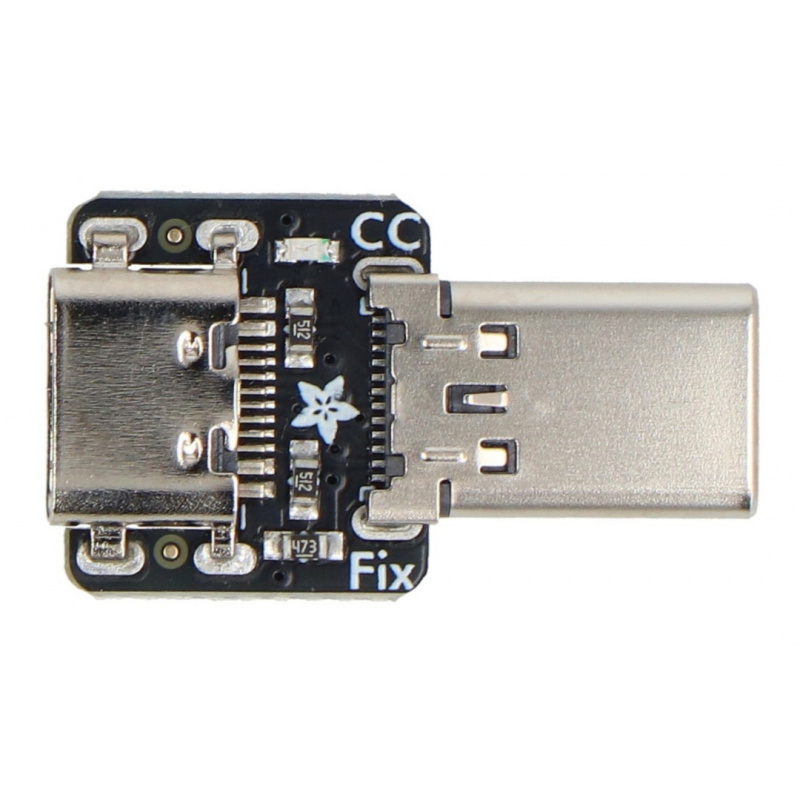

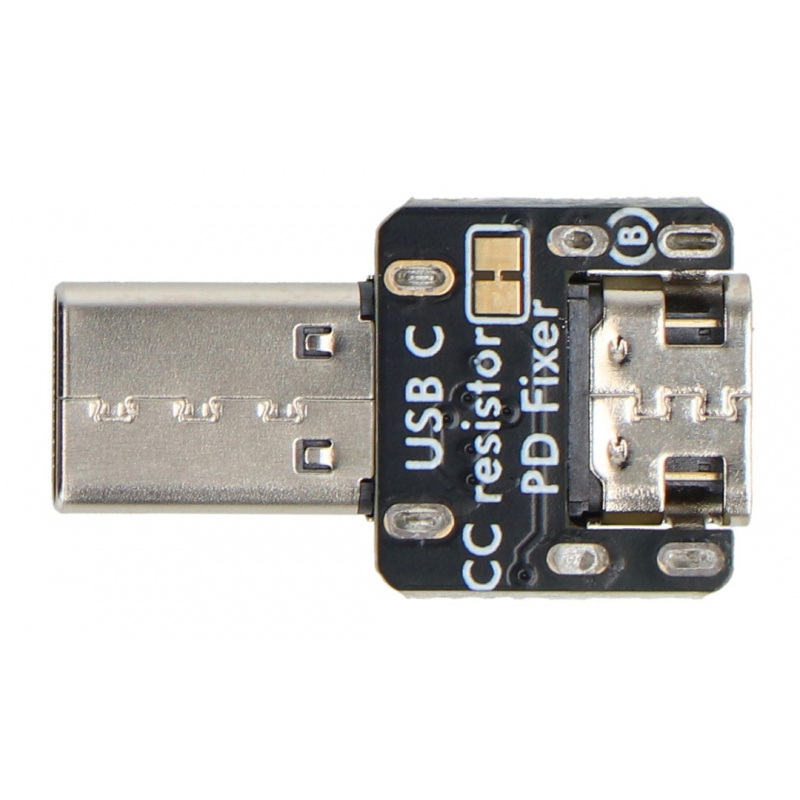

USB Type C CC Resistor Fixer - adapter USB C z rezystorami CC 5,1 kΩ - Adafruit 6323.
Moduł dodaje brakujące rezystory 5,1 kΩ po stronie portu oraz diodę LED zasilania.
Główne cechy adaptera
- Korekcja linii CC USB C: dodaje dwa wymagane rezystory 5,1 kΩ odpowiedzialne za prawidłową negocjację połączenia USB typu C
- Rozwiązuje problemy z zasilaniem: umożliwia działanie urządzeń, które nie uruchamiają się po podłączeniu do portów USB C lub ładowarek USB Power Delivery
- Przepuszczanie zasilania i danych: obsługuje linie VBUS, GND oraz podstawowe linie danych USB
- Dioda LED Power Good: sygnalizuje obecność zasilania i poprawne działanie adaptera
- Kompaktowa konstrukcja: niewielkie wymiary pozwalają na wygodne stosowanie z przewodami i urządzeniami USB C
- Gotowy do użycia: fabrycznie zmontowany moduł niewymagający lutowania
- Możliwość zastosowania obudowy 3D: producent udostępnia projekt ochronnej obudowy do samodzielnego wydruku 3D
Specyfikacja techniczna adaptera
- Wtyk (męski): USB typu C
- Gniazdo (żeńskie): USB typu C
- Funkcja: dodawanie rezystorów CC dla połączeń USB C
- Rezystory CC: 2 x 5,1 kΩ
- Sygnalizacja zasilania: dioda LED Power Good
- Obsługiwane sygnały: VBUS, GND, podstawowe linie danych USB
- Obsługa USB Power Delivery: umożliwia poprawne wykrywanie urządzeń wymagających rezystorów CC
- Obsługa szybkich interfejsów USB: nie
- Obsługa linii Sideband: nie
- Wymiary: 24,8 x 14 x 3,4 mm
- Masa: 1,3 g
Zawartość zestawu
- 1x Adafruit USB Type C CC Resistor Fixer
Moduł nie obsługuje protokołów wysokiej prędkości ani protokołów specjalistycznych.
