Opis produktu: Ekran dotykowy pojemnościowy LCD IPS 7,9" 400x1280px HDMI + USB do Raspberry Pi - Waveshare 17916
Ekran LCD IPS Waveshare z dotykiem pojemnościowym. Wyświetlacz posiada przekątną równą 7,9", a jego rozdzielczość to 400 x 1280 px, kąt widzenia wynosi 170°. Wyposażony został w złącze jack 3,5 mm do podłączenia słuchawek lub głośników. Obsługuje dotyk pojemnościowy z 5 punktami dotyku. Ekran pokryty został szkłem hartowanym co znacznie poprawia jego trwałość i odporność na zarysowania. Komunikuje się poprzez złącze HDMI, za funkcję dotyku odpowiada złącze USB. Ekran jest kompatybilny z Raspberry Pi, Nvidia Jetson oraz innymi urządzeniami HDMI, np. PC. W skład zestawu wchodzi ekran 7,9", adapter HDMI - microHDMI, adapter HDMI - HDMI, dwa adaptery USB - microUSB, przewód HDMI - HDMI, przewód USB - microUSB oraz śrubki i dystanse.
Ekran dotykowy LCD IPS 7,9" - zawartość zestawu.
Przykład podłączenia ekranu z Raspberry Pi 4B.
Podłączenie ekranu 7,9"
Ekran współpracuje z każdym urządzeniem wyposażonym w złącze HDMI, w tym m.in. z Raspberry Pi, Nvidia Jeston, PC. W celu podłączenia ekranu do Raspberry Pi należy wykorzystać odpowiedni adapter HDMI oraz USB dołączony do zestawu oraz wpisać poniższe linie komend w pliku config.txt:
max_usb_current=1 hdmi_group=2 hdmi_mode=87 hdmi_timings=400 0 100 10 140 1280 10 20 20 2 0 0 0 60 0 43000000 3
W przypadku korzystania z Raspberry Pi 4B należy zakomentować poprzez dodanie znaczka "#" przed linię:
#dtoverlay=vc4-fkms-V3D.
Producent przygotował również przewodnik użytkownika opisujący proces instalacji w innych systemach oraz instrukcję zmiany orientacji wyświetlanego obrazu oraz dotyku.
Specyfikacja ekranu Waveshare LCD IPS 7,9"
- Przekątna: 7,9"
- Rozdzielczość: 400 x 1280 px
- Złącze ekranu: HDMI
- Złącze dotyku: USB
- Rodzaj wyświetlacza: IPS
- Kąt widzenia: 170°
- Rodzaj dotyku: pojemnościowy
- Liczba punktów dotyku: 5
- Panel dotykowy: szkło hartowane 6H
- Wyjście audio: jack 3,5 mm
- Przełącznik zasilania
- Przełącznik zmiany orientacji ekranu
- Wymiary: 207,78 x 69,80 mm

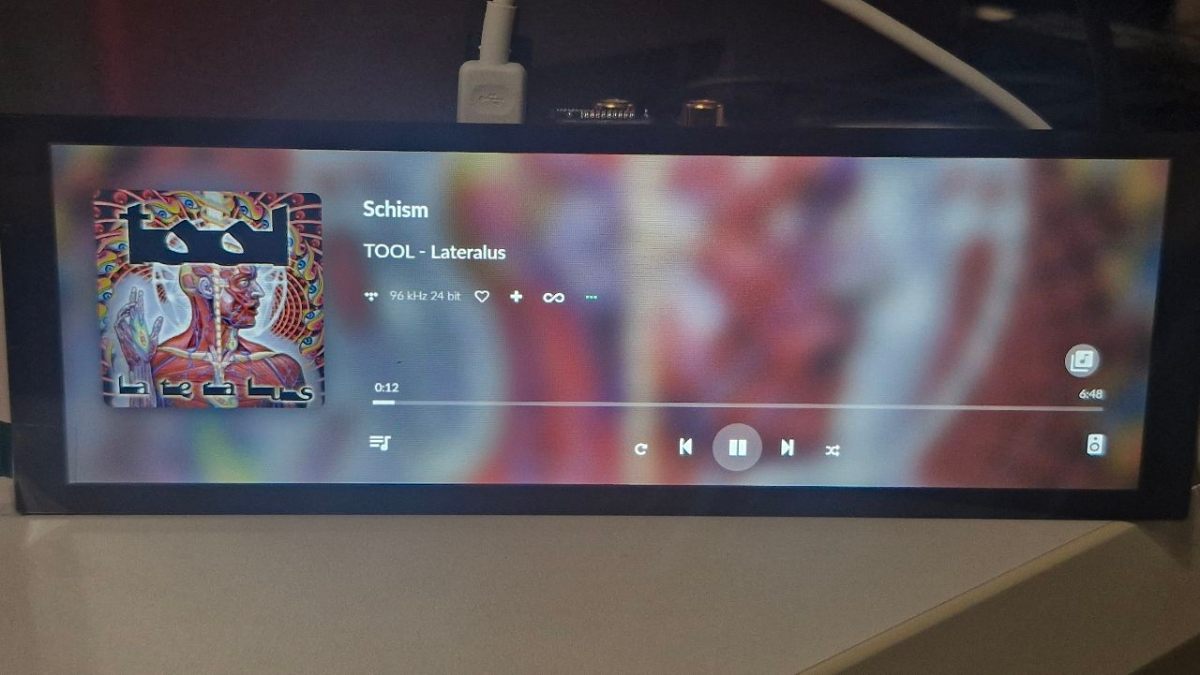

Ekran Waveshare LCD IPS o przekątnej 7,9".Panoramiczny ekran IPS dla Raspberry Pi
Przedstawiamy imponujący, pojemnościowy ekran dotykowy LCD IPS 7,9' 400x1280px z interfejsem HDMI + USB, przeznaczony dla minikomputerów jednopłytkowych Raspberry Pi. Ekran obsługuje tryb multi-touch z aż pięcioma punktami dotyku.
Unikalny, ultra-panoramiczny format doskonale sprawdzi się w prezentacji wykresów, aplikacji pracujących w trybie podzielonego ekranu oraz komunikatów tekstowych, choć wysokiej klasy matryca IPS pozwala także na zastosowanie w projektach wymagających doskonałego odwzorowania barw.
Nie tylko Raspberry Pi
Mamy także dobrą informację dla fanów innych platform, niż popularna „malina”. Ekran dotykowy pojemnościowy LCD IPS 7,9' 400x1280px HDMI + USB do Raspberry Pi - Waveshare 17916 z równym powodzeniem może pracować pod kontrolą modułu Nvidia Jetson oraz praktycznie dowolnego innego komputera, wyposażonego w port HDMI (bez obsługi dotyku).
Ekran dotykowy pokryty szkłem hartowanym 6H zapewnia doskonałą ochronę mechaniczną panelu, zaś wbudowane wyjście audio Jack 3,5 mm umożliwia podłączenie zewnętrznego wzmacniacza słuchawkowego lub końcówki mocy.
