Opis producenta: AL321 - programator USB JTAG do układów Xilinx FPGA i CPLD
Programator ALINX AL321 umożliwia przesyłanie konfiguracji, diagnostykę oraz testowanie projektów wykorzystujących układy Xilinx FPGA i CPLD. Urządzenie łączy komputer z interfejsem JTAG płytki rozwojowej, a dwa typy złączy ułatwiają współpracę z różnymi platformami sprzętowymi. Automatyczne dopasowanie do napięcia interfejsu układu docelowego ogranicza konieczność ręcznej konfiguracji poziomów logicznych. Wskaźniki LED informują o stanie pracy programatora, natomiast obsługa pamięci SPI Flash PROM pozwala zapisywać konfigurację przeznaczoną do uruchamiania po włączeniu zasilania. Producent deklaruje zgodność z ISE od wersji 12.1 do 14.7 oraz z wersjami Vivado dostępnymi w chwili publikacji danych produktu.

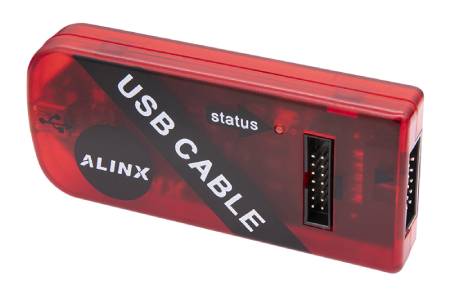

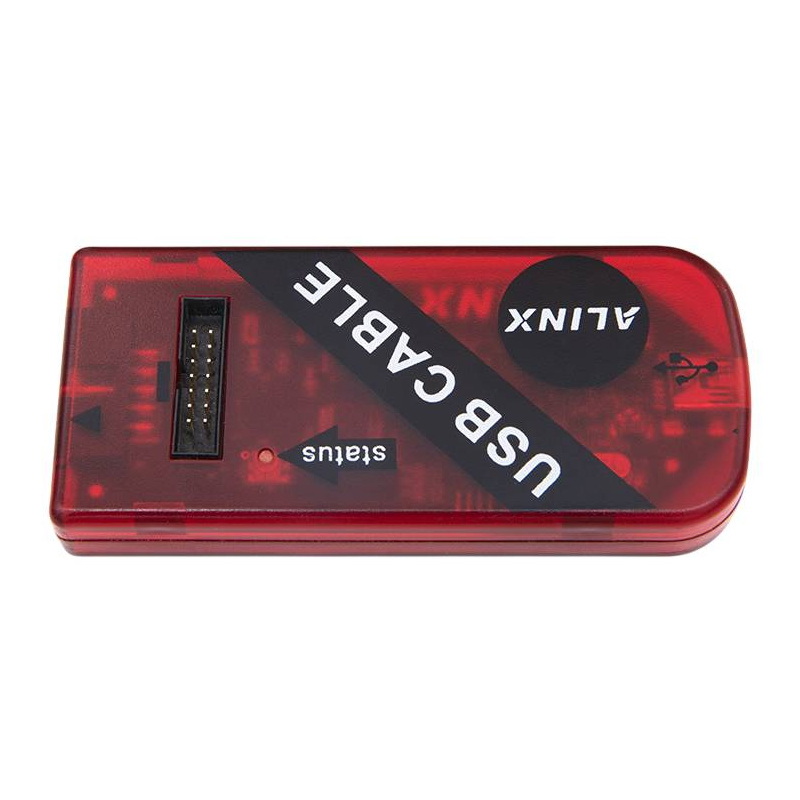

AL321 - programator USB JTAG do układów Xilinx FPGA i CPLD.
ALINX AL321 pozwala na wgrywanie oprogramowania i precyzyjne testowanie płytek rozwojowych.
Główne cechy programatora Xilinx
- Interfejs USB JTAG: umożliwia konfigurowanie i debugowanie układów FPGA oraz SoC z poziomu komputera
- Dwa złącza JTAG: port 10-pin o rastrze 2,54 mm oraz port 14-pin o rastrze 2 mm zwiększają zgodność z płytkami rozwojowymi
- Automatyczne rozpoznawanie napięcia: programator dostosowuje poziom interfejsu do napięcia układu docelowego
- Obsługiwane poziomy logiczne: zgodność z napięciami 1,5 V, 1,8 V, 2,5 V oraz 3,3 V LVCMOS
- Zgodność z oprogramowaniem Xilinx: obsługa środowisk ISE i Vivado oraz narzędzi iMPACT i ChipScope
- Obsługa Windows i Linux: możliwość pracy na popularnych systemach operacyjnych
- Programowanie pamięci SPI Flash PROM: pozwala zapisywać konfigurację przeznaczoną do automatycznego uruchamiania układu
- Sygnalizacja LED: wskaźniki ułatwiają kontrolowanie stanu pracy i transmisji
- Szeroka zgodność sprzętowa: obsługa wielu rodzin układów FPGA, CPLD i pamięci konfiguracyjnych Xilinx
- Zastosowanie laboratoryjne i projektowe: przydatny podczas nauki, prototypowania, uruchamiania oraz serwisowania urządzeń cyfrowych
Zastosowania programatora USB JTAG
- Konfigurowanie układów Xilinx FPGA na płytkach rozwojowych
- Programowanie układów CPLD
- Zapisywanie konfiguracji w pamięciach SPI Flash PROM
- Debugowanie projektów FPGA w środowisku ChipScope
- Testowanie projektów tworzonych w ISE i Vivado
- Uruchamianie prototypów wykorzystujących układy SoC i FPGA
- Diagnostyka interfejsu JTAG oraz łańcuchów urządzeń
- Aktualizowanie konfiguracji urządzeń cyfrowych
- Budowa stanowisk laboratoryjnych do nauki FPGA
- Serwisowanie i testowanie płytek elektronicznych

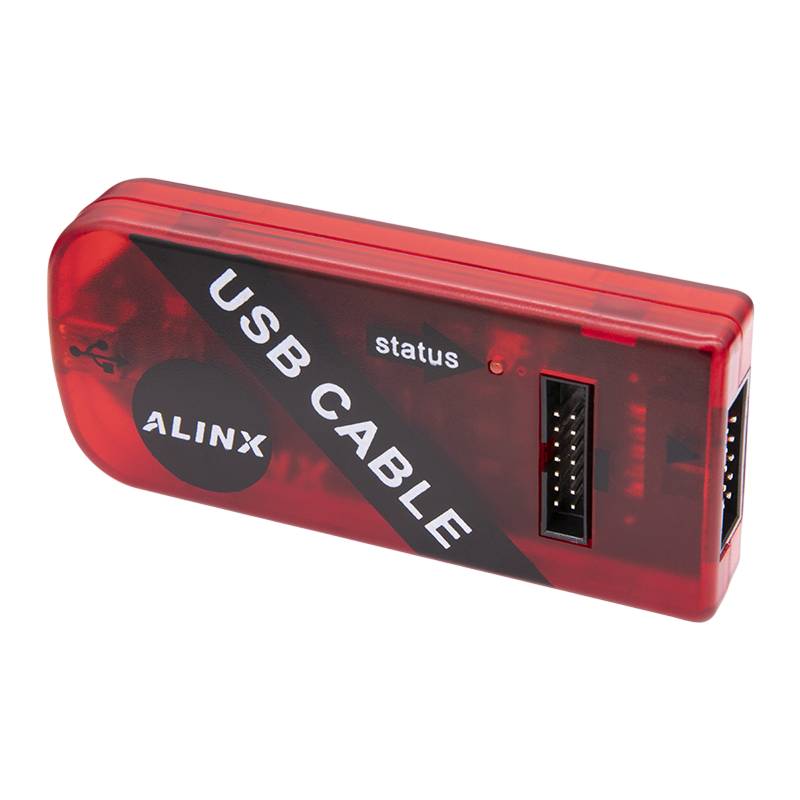

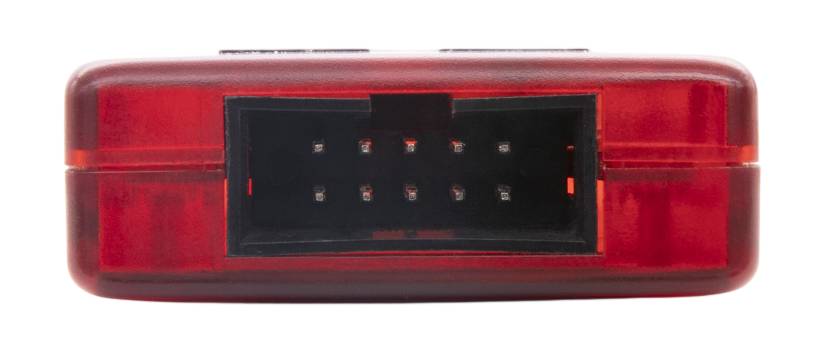

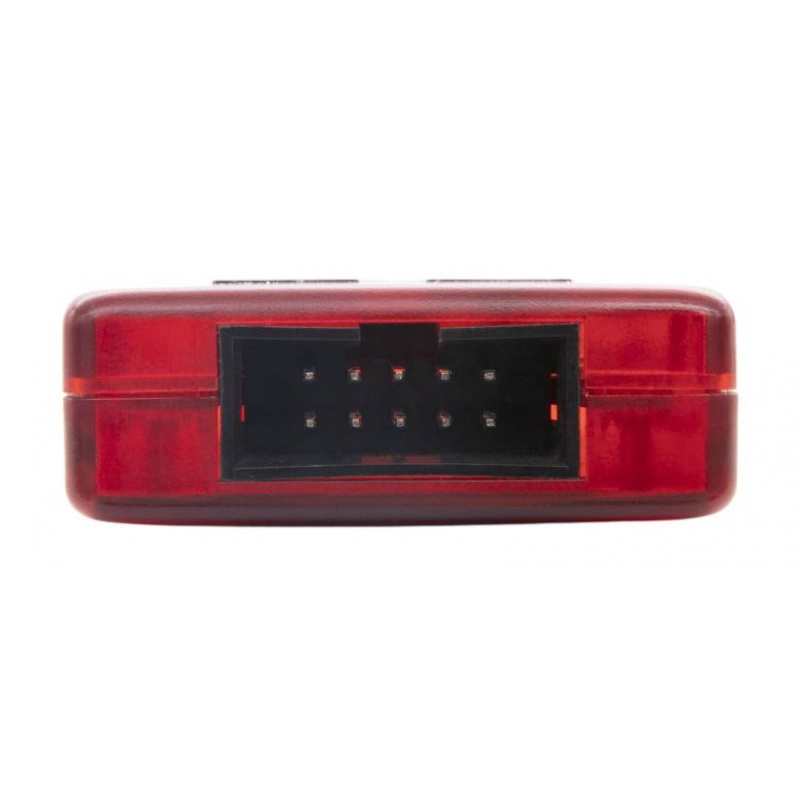

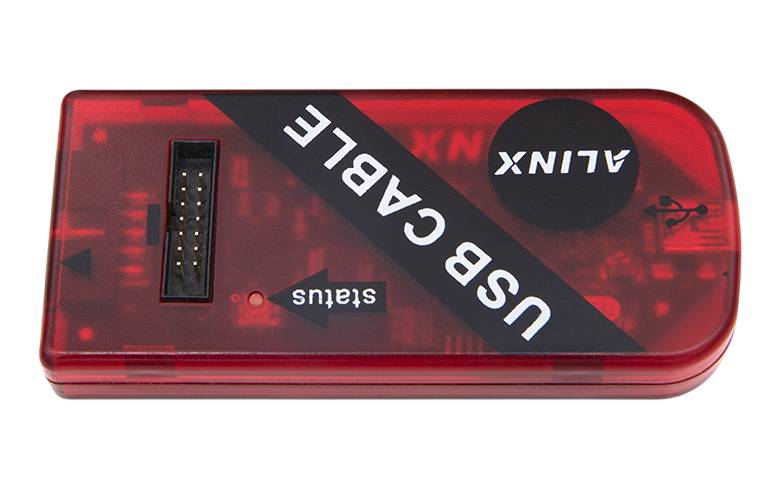

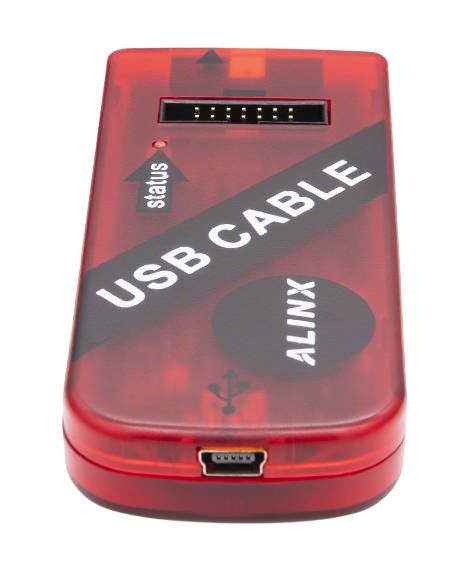

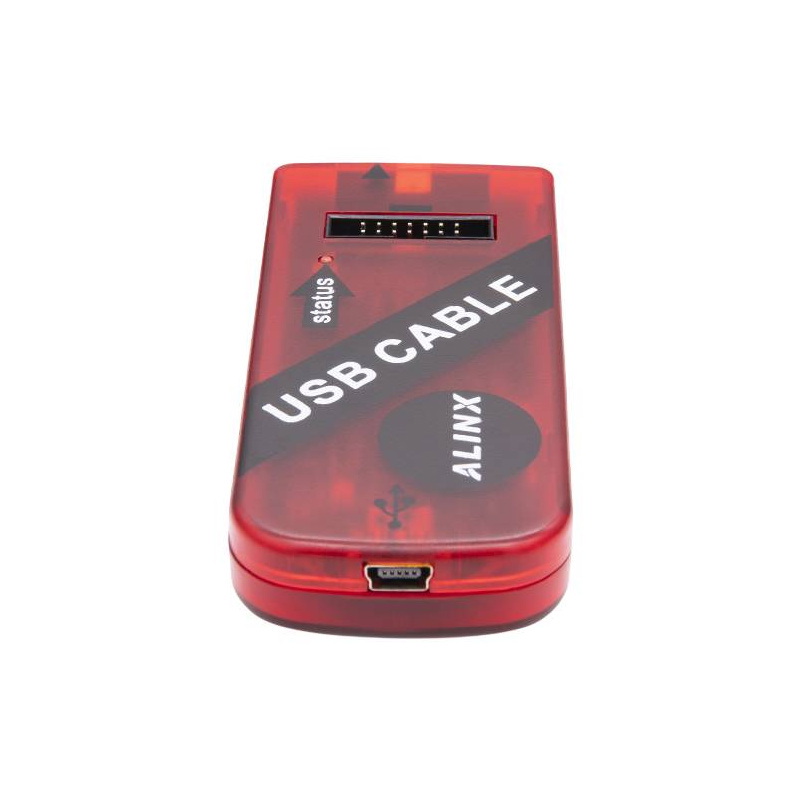

Programator posiada dwa typy interfejsów: 10-pinowy o rastrze 2,54 mm oraz 14-pinowy o rastrze 2 mm.
Moduł obsługuje napięcia 3,3 V, 2,5 V, 1,8 V oraz 1,5 V.
Specyfikacja techniczna ALINX AL321
- Przeznaczenie: układy Xilinx FPGA, SoC, CPLD i pamięci konfiguracyjne
- Interfejs po stronie komputera: USB
- Interfejs układu docelowego: JTAG
- Złącze JTAG 1: 10-pin
- Raster złącza JTAG 1: 2,54 mm
- Złącze JTAG 2: 14-pin
- Raster złącza JTAG 2: 2 mm
- Obsługiwane napięcia interfejsu: 1,5 V, 1,8 V, 2,5 V oraz 3,3 V
- Standard poziomu 3,3 V: LVCMOS
- Rozpoznawanie napięcia układu docelowego: automatyczne
- Obsługiwane systemy operacyjne: Windows, Linux
- Obsługiwane środowisko ISE: od wersji 12.1 do 14.7
- Obsługiwane środowisko Vivado: producent deklaruje obsługę wersji dostępnych w chwili publikacji danych produktu
- Obsługiwane narzędzia: iMPACT, ChipScope
- Programowanie pamięci SPI Flash PROM: tak
- Sygnalizacja stanu: diody LED
- Deklarowana zgodność: urządzenia Xilinx
- Obsługiwane układy FPGA: rodzina Spartan, w tym układy Spartan-6
- Obsługiwane układy CPLD: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3 i CoolRunner-II
- Obsługiwane pamięci ISP PROM: seria XC18V00
- Obsługiwane pamięci Platform Flash: serie XCF00S, XCF00P i XL PROM
- Pozostałe obsługiwane układy FPGA: seria XC4000
