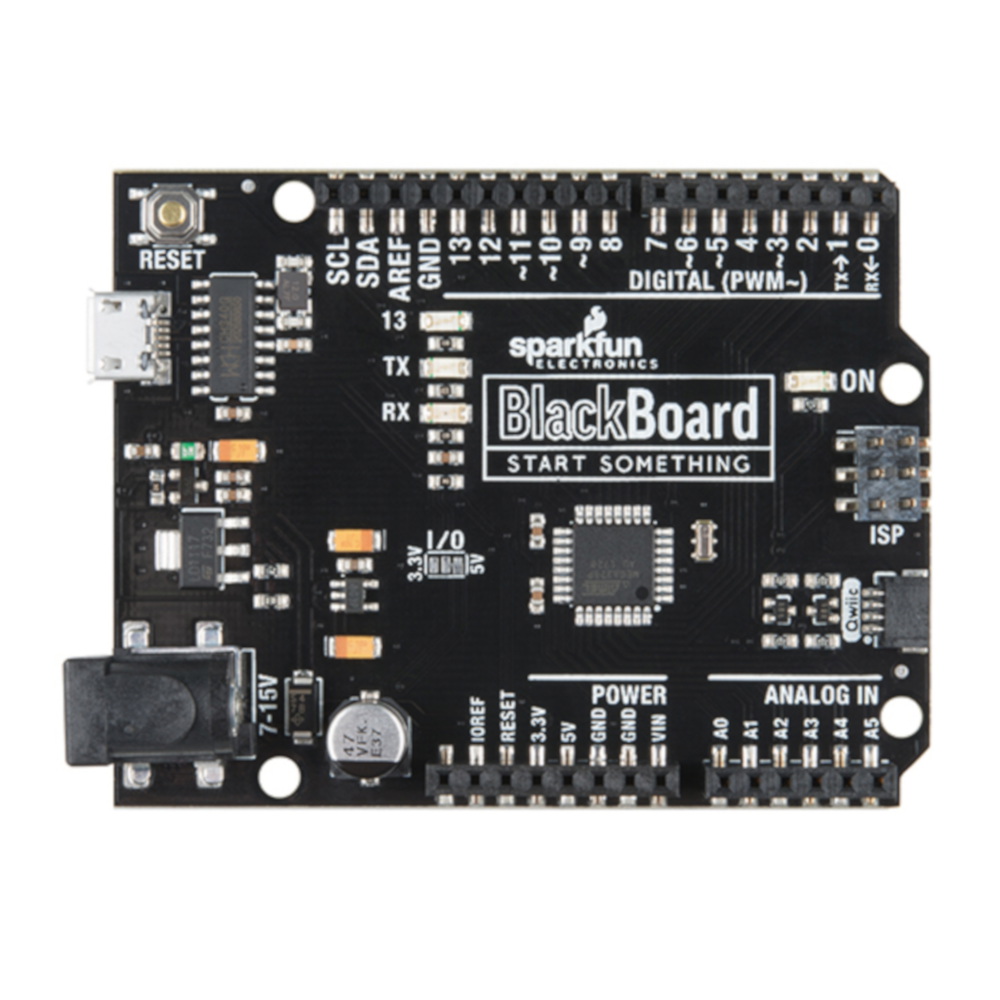

BlackBoard ATmega328 - zgodny z Arduino - SparkFun SPX-14669

Indeks: SPF-12040 EAN: 5904422340612

Moduł firmy SparkFun w pełni zgodny z Arduino Uno. Posiada 14 cyfrowych wejść/wyjść,  6 kanałów PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne. Na płytce znajduje się złącze Qwiic oraz złącze microUSB.

BlackBoard ATmega328 - zgodny z Arduino - SparkFun SPX-14669
99,00 zł
80,49 zł netto
Powiadom o dostępności
Niedostępny
Produkt wycofany
30 dni na zwrot
Producent: SparkFun

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: BlackBoard ATmega328 - zgodny z Arduino - SparkFun SPX-14669

RedBoard jest w pełni zgodny z popularnym modułem Arduino Uno. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy SparkFun.  Dzięki złączom SDA, SCL oraz IOREF płytka będzie kompatybilna z przyszłymi nakładkami.

Na pokładzie znajduje się mikrokontroler Atmega328 z rozkładem wyprowadzeń zgodnym z Arduino Uno. Zmianami, które można zauważyć podczas korzystania z modułu są:

  • Konektor microUSB - duże złącze USB B zostało zastąpione małym, wygodnym gniazdem microUSB
  • Złącze Qwiic - umożliwia bezpośrednie wpięcie czujników ze złączem Qwiic
  • Kolor płytki został zamieniony z niebieskiego na czarny

Producent nie zaleca konwersji analogowych pinów A4/A5 na cyfrowe, ponieważ zostały one podciągnięte do rezystora 2,2k złączom I2C Qwiic



Zasilanie modułu BlackBoard

Moduł można zasilać poprzez przewód microUSB oraz urządzenie zewnętrzne np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.

Specyfikacja techniczna

  • Napięcie zasilania:  7 V do 15 V
  • W pełni kompatybilny z Arduino Uno Rev3
  • Całość wykonana w technologii SMD
  • Mikrokontroler: ATmega328P
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 2 kB
  • Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
  • Pamięć EEPROM: 1 kB
  • Porty I/O: 14
    • Pracujące z napięciami  5 V
    • Wejścia tolerują napięcie 3,3 V
  • Wyjścia PWM: 6
  • Ilość wejść analogowych: 6 (kanały przetwornika A/C)
  • Interfejsy szeregowe: UART, SPI
  • Zewnętrzne przerwania
  • Konektor: złącze microUSB (przewód microUSB do nabycia osobno)
  • Przylutowane złącze ISP
  • Przylutowane złącze Qwiic

Arduino Uno vs. BlackBoard

Podobieństwa Różnice
Atmega328 - w obu płytkach znajduję się taki sam popularny mikrokontroler główny. Złącze USB - Arduino Uno korzysta z dużego konektora USB B, podczas gdy SparkFun umieścił na swojej płytce złącze microUSB.

Wybór płytki w środowisku Arduino - dla obu układów w opcjach należy wybrać moduł Uno.

Złącze Qwiic umożliwiające bezpośrednie podłączenie czujników do płytki poprzez złącze Qwiic.

Piny cyfrowe i analogowe - obie płytki posiadają taką samą ilość wyprowadzeń, rozmieszczonych w identyczny sposób.

Płytka Arduino jest wytworzona w technologii przewlekanej THT, BlackBoard wykonany został w SMD - lutowany powierzchniowo.

Napięcie pracy - oba moduły pracują z napięciami 5 V oraz posiadają wbudowany regulator napięcia 3,3 V.

Moduł BlackBoard jest w kolorze czarnym. Arduino posiada barwę niebieską



Przykładowe akcesoria do użycia z BlackBoard

Klon Arduino Nano ze stajni SparkFun

BlackBoard ATmega328 - zgodny z Arduino - SparkFun SPX-14669 to płytka o rozmiarach i funkcjonalności bijącego rekordy popularności Arduino Uno. Oprócz paru modyfikacji estetycznych względem oryginału, producent wprowadził też kilka własnych udogodnień.

Jednym z nich jest zainstalowane fabrycznie złącze Qwiic, dzięki któremu do płytki można podłączyć zewnętrzne moduły rozszerzeń, zgodne z tym uniwersalnym standardem. Dodatkową zaletę produktu stanowi zworka lutownicza, pozwalająca na wybór napięcia pracy wyprowadzeń cyfrowych (5 V lub 3,3 V).

Szerokie możliwości rozbudowy

Zastosowanie w zgodnej z Arduino płytce SparkFun BlackBoard (SPX-14669) zworki pozwalającej na wybór napięcia pracy mikrokontrolera znacznie ułatwia bezpośrednie połączenie płytki z modułami (np. czujnikami lub transceiverami radiowymi), które do poprawnej pracy wymagają stanów logicznych na poziomie 3,3 V, a nie 5 V, jak ma to miejsce w oryginalnym Arduino Uno.

Dodatkowo producent zadbał o pełną kompatybilność interfejsu Qwiic z niskonapięciowym standardem o tej nazwie – dlatego też na płytce pojawiły się dwa proste konwertery poziomów logicznych, bazujące na nieskomplikowanej, ale skutecznej topologii opartej na tranzystorach MOSFET.

Napięcie wyjścia od 3.3 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega328
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 14
UC - wejścia analog. 6
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 6
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
