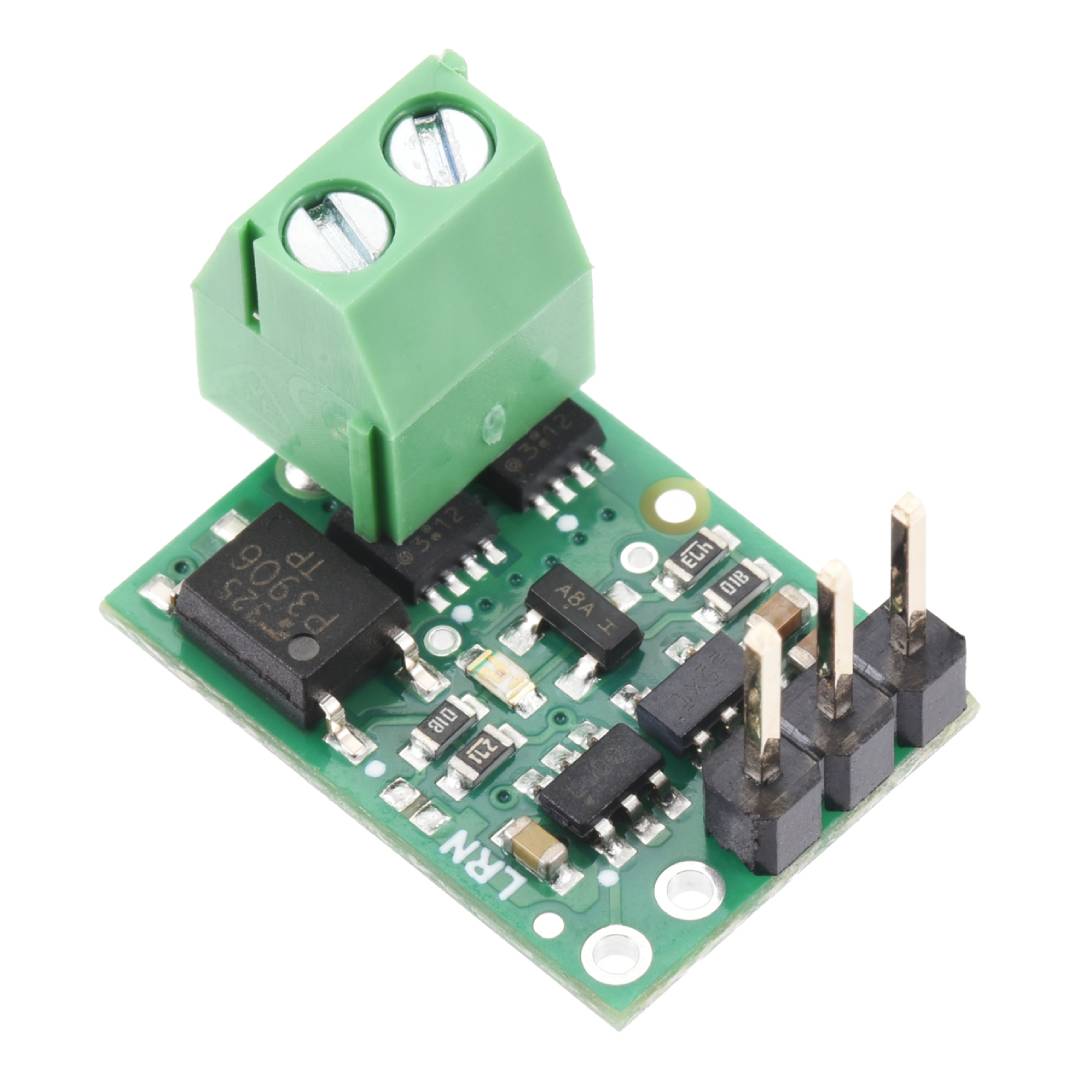

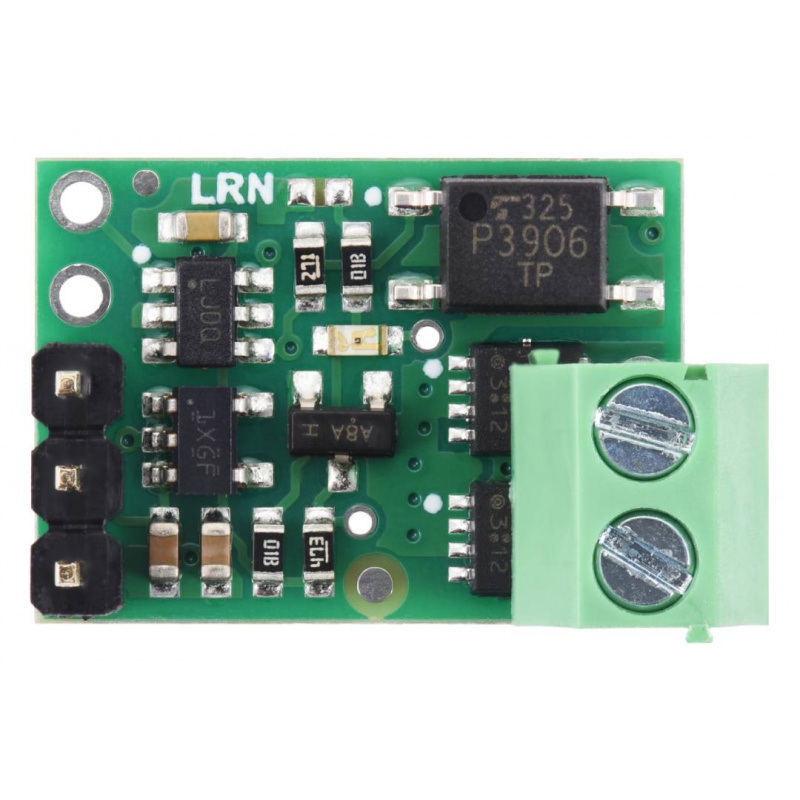

Opis produktu: RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424
Pololu RC Switch umożliwia sterowanie urządzeniami elektrycznymi bezpośrednio za pomocą standardowego sygnału radio control RC. Układ sterujący pracuje przy napięciu od 2,7 V do 16 V i analizuje szerokość impulsów wejściowych, na podstawie której załącza lub rozłącza przekaźnik półprzewodnikowy. Domyślny próg przełączania wynosi około 1700 µs, a dzięki trybowi uczenia możesz zmienić zarówno wartość progu, jak i kierunek aktywacji. Elementem wykonawczym jest para połączonych przeciwsobnie tranzystorów MOSFET, dzięki czemu wyjście jest symetryczne i umożliwia dwukierunkowy przepływ prądu. Rozwiązanie pozwala wykorzystać moduł zarówno jako przełącznik high-side, jak i low-side. Brak mechanicznych styków oznacza cichą pracę oraz brak problemów związanych ze zużyciem i iskrzeniem styków typowych dla przekaźników elektromechanicznych.

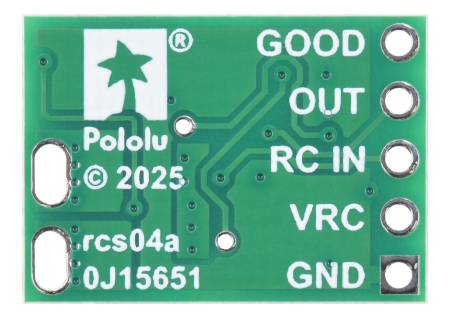

RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424.
Układ obsługuje napięcie sterujące od 2,7 V do 16 V i może przełączać obciążenia do 30 V oraz 10 A.
Główne cechy modułu RC
- Przekaźnik półprzewodnikowy SPST: umożliwia elektroniczne załączanie i rozłączanie obciążenia bez mechanicznych elementów stykowych
- Maksymalny prąd obciążenia 10 A: pozwala sterować urządzeniami wymagającymi stosunkowo dużego prądu
- Napięcie obciążenia do 30 V: wartość 30 V jest absolutnym napięciem maksymalnym dla przełączanego obwodu
- Sterowanie sygnałem RC: moduł analizuje szerokość impulsów pochodzących z odbiornika RC lub sterownika serwomechanizmów
- Regulowany próg aktywacji: tryb uczenia pozwala skonfigurować próg przełączania i kierunek działania
- Domyślny próg około 1700 µs: standardowo przekaźnik aktywuje się po przekroczeniu ustawionego progu szerokości impulsu
- Histereza ±64 µs: ogranicza niepożądane przełączanie przy sygnale znajdującym się blisko wartości progowej
- Funkcja safe-start: zmniejsza ryzyko nieoczekiwanego załączenia obciążenia podczas uruchamiania układu
- Izolacja galwaniczna: optycznie izolowany driver oddziela sekcję sterującą od obwodu obciążenia
- Dwukierunkowe wyjście MOSFET: przeciwsobne połączenie tranzystorów pozwala na przepływ prądu w obu kierunkach

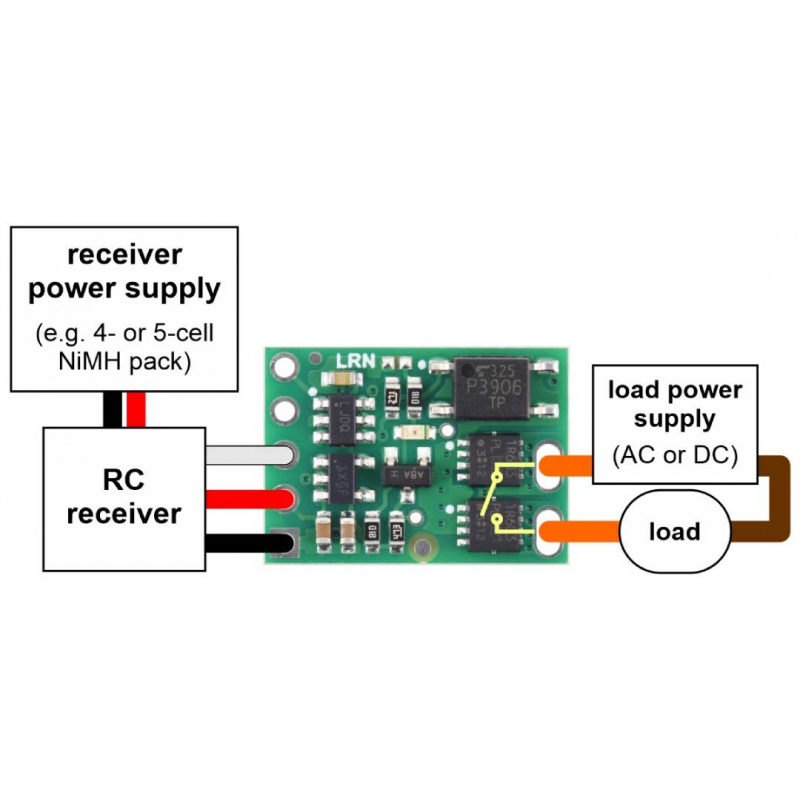

- Sterowanie high-side i low-side: symetryczne wyjście umożliwia elastyczne umieszczenie przełącznika w obwodzie

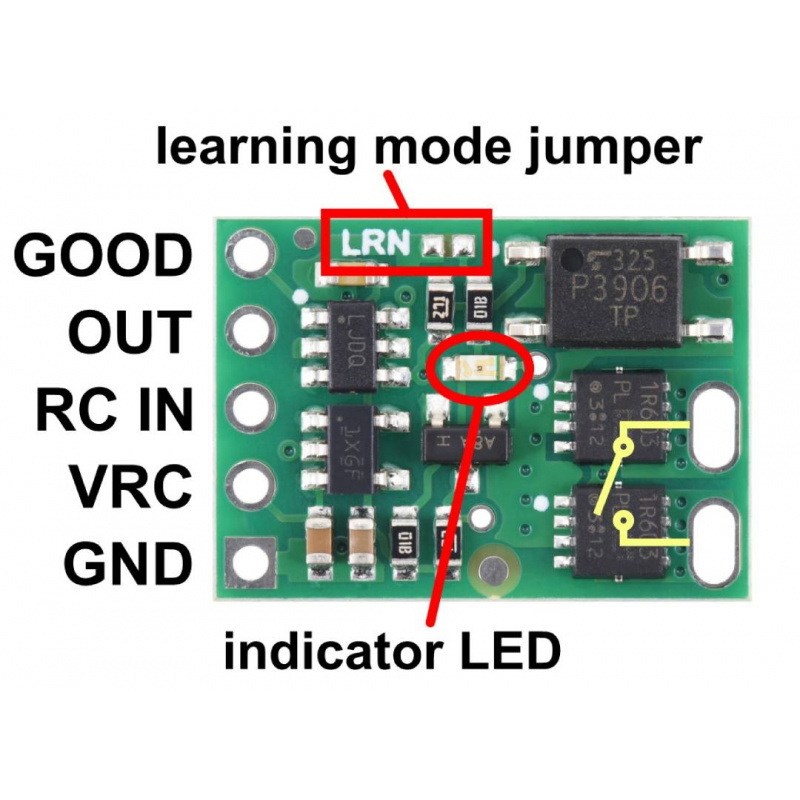

- Wyjścia OUT i GOOD: pozwalają monitorować stan przekaźnika oraz poprawność odbieranego sygnału RC
- Dioda LED: umożliwia szybką kontrolę aktualnego stanu pracy modułu

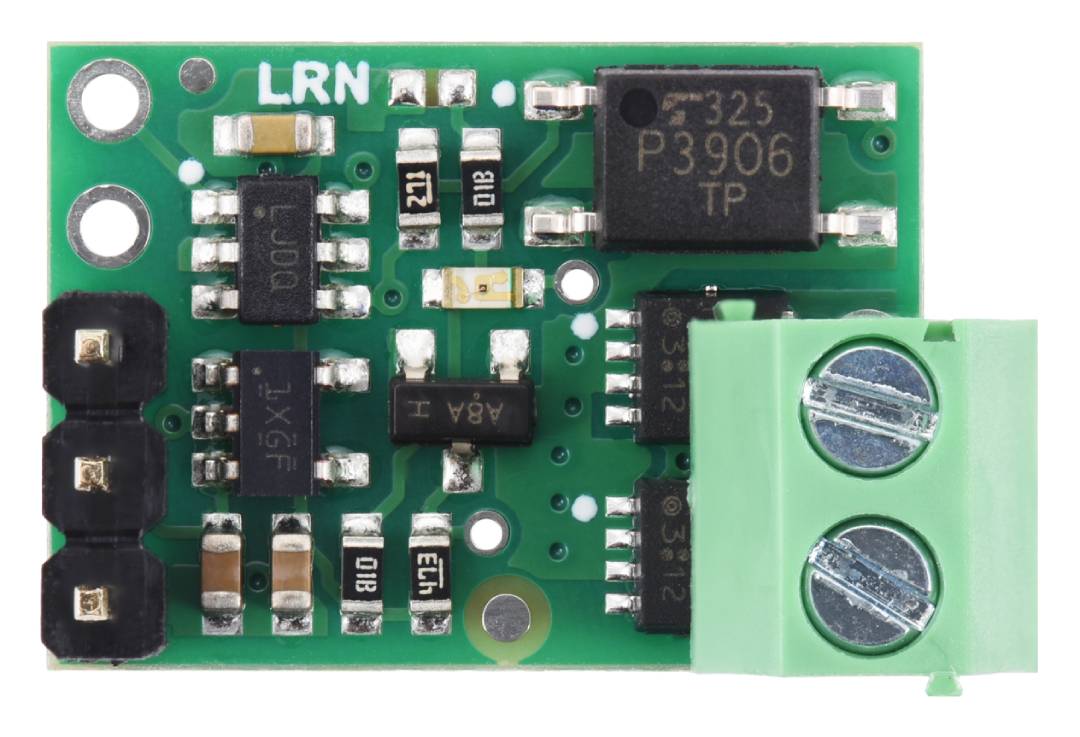

- Wlutowane złącza: moduł wyposażono w złącze goldpin 1x3 o rastrze 2,54 mm oraz 2-pinowe złącze śrubowe o rastrze 3,5 mm
- Niewielkie wymiary: kompaktowa płytka ułatwia montaż w modelach RC, robotach i innych urządzeniach o ograniczonej przestrzeni
Specyfikacja techniczna Pololu RC Switch
- Typ: przekaźnik półprzewodnikowy / przełącznik SPST
- Interfejs sterujący: sygnał RC
- Napięcie zasilania sekcji sterującej VRC: od 2,7 V do 16 V
- Maksymalny pobór prądu sekcji sterującej przy załączonym przekaźniku: 15 mA
- Pobór prądu przy wyłączonym przekaźniku: około 5 mA
- Maksymalne napięcie obciążenia: 30 V
- Maksymalny prąd obciążenia: 10 A
- Rezystancja w stanie załączenia: 10 mΩ
- Elementy przełączające: 2 tranzystory MOSFET połączone przeciwsobnie
- Izolacja sekcji obciążenia: galwaniczna, z wykorzystaniem optycznie izolowanego drivera
- Kierunek przepływu prądu przez wyjście: dwukierunkowy
- Możliwość pracy jako przełącznik: high-side lub low-side
- Domyślny próg aktywacji sygnału RC: około 1700 µs
- Histereza progu przełączania: ±64 µs
- Zakres częstotliwości prawidłowego sygnału RC: od 10 Hz do 330 Hz
- Zakres szerokości impulsu prawidłowego sygnału RC: od 0,5 ms do 2,5 ms
- Konfiguracja progu aktywacji: tak, tryb uczenia
- Konfiguracja kierunku aktywacji: tak
- Funkcja safe-start: tak
- Wyjście sygnalizacji stanu przekaźnika: OUT
- Wyjście sygnalizacji poprawności sygnału RC: GOOD
- Sygnalizacja optyczna: żółta dioda LED
- Złącze sterujące: goldpin męski 1x3, raster 2,54 mm, wlutowane
- Złącze obciążenia: terminal śrubowy 2-pin, raster 3,5 mm, wlutowane
- Wymiary: około 17,8 x 12,7 x 12,7 mm
- Masa: 1,6 g
Zawartość zestawu
- 1x RC Switch z izolowanym przekaźnikiem półprzewodnikowym SPST - 30V 10A - wlutowane złącza - Pololu 5424

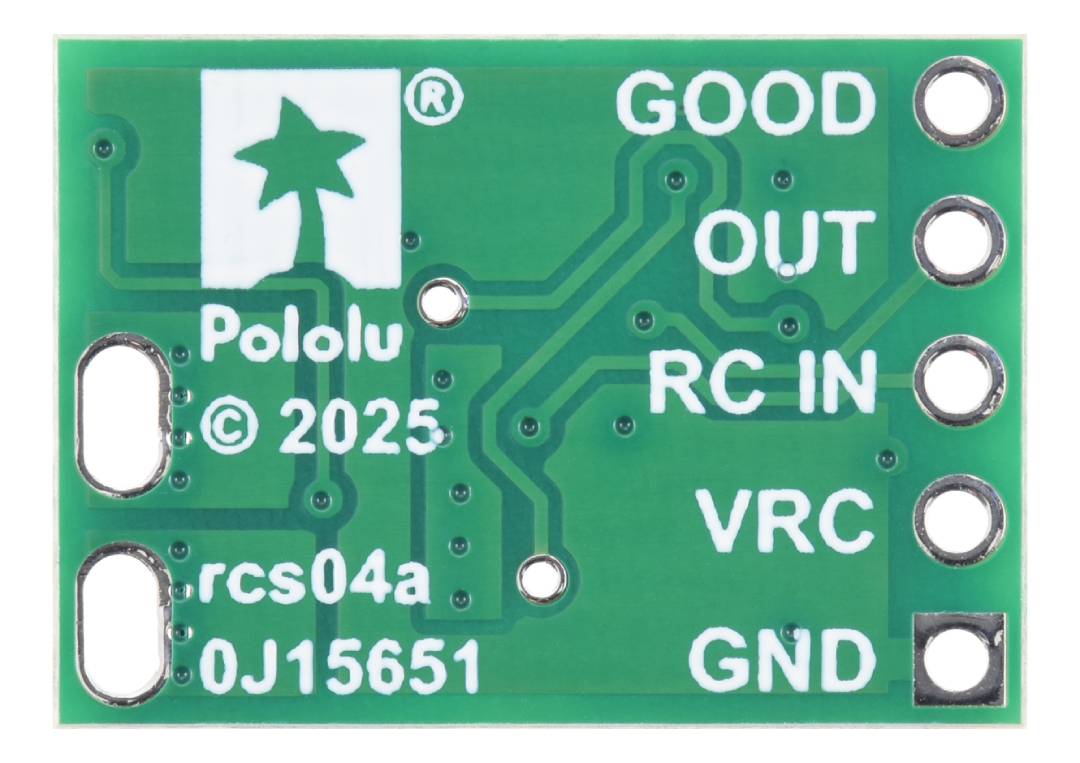

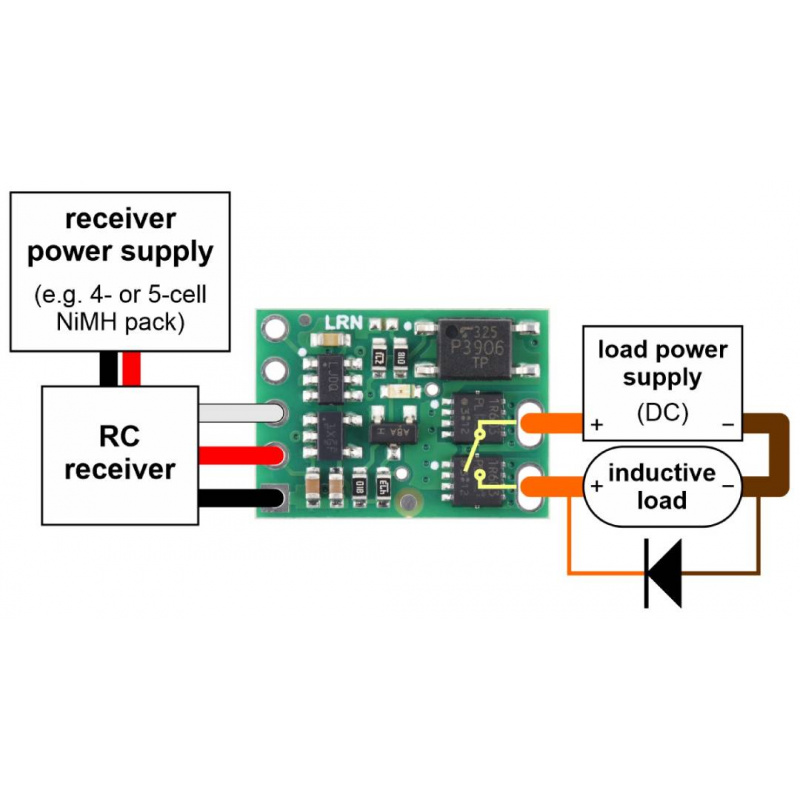

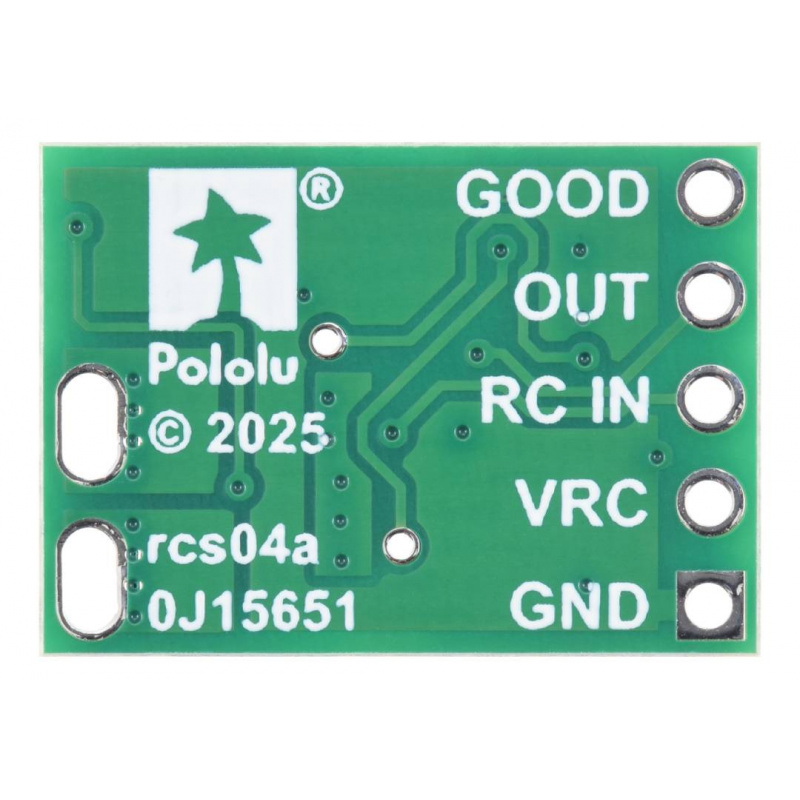

Moduł Pololu 5424 posiada osobne wyprowadzenia dla części sterującej oraz zaciski toru mocy. Część logiczna jest zasilana przez VRC i GND, natomiast sygnał z odbiornika RC należy doprowadzić do wejścia RC IN.
