Opis produktu: AX7035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T
ALINX AX7035B to platforma deweloperska wyposażona w układ AMD Artix 7 XC7A35T-2FGG484I. Płytka umożliwia projektowanie własnych układów cyfrowych, kontrolerów, interfejsów komunikacyjnych i akceleratorów sprzętowych pracujących równolegle. Dzięki pamięci DDR3, interfejsom HDMI, Gigabit Ethernet, USB 2.0 oraz licznym złączom rozszerzeń może stanowić bazę projektów związanych z przetwarzaniem obrazu, transmisją danych i sterowaniem. Platforma udostępnia wejście HDMI obsługujące sygnał do 720p przy 60 Hz oraz wyjście HDMI umożliwiające przesyłanie obrazu do 1080p przy 60 Hz. Dwa 40-pinowe porty z rastrem 2,54 mm pozwalają podłączać kamery, wyświetlacze TFT, szybkie przetworniki i inne moduły ALINX. Wbudowane przyciski, diody LED, wyświetlacz siedmiosegmentowy oraz czujnik temperatury ułatwiają testowanie projektów bez konieczności stosowania dodatkowych elementów.

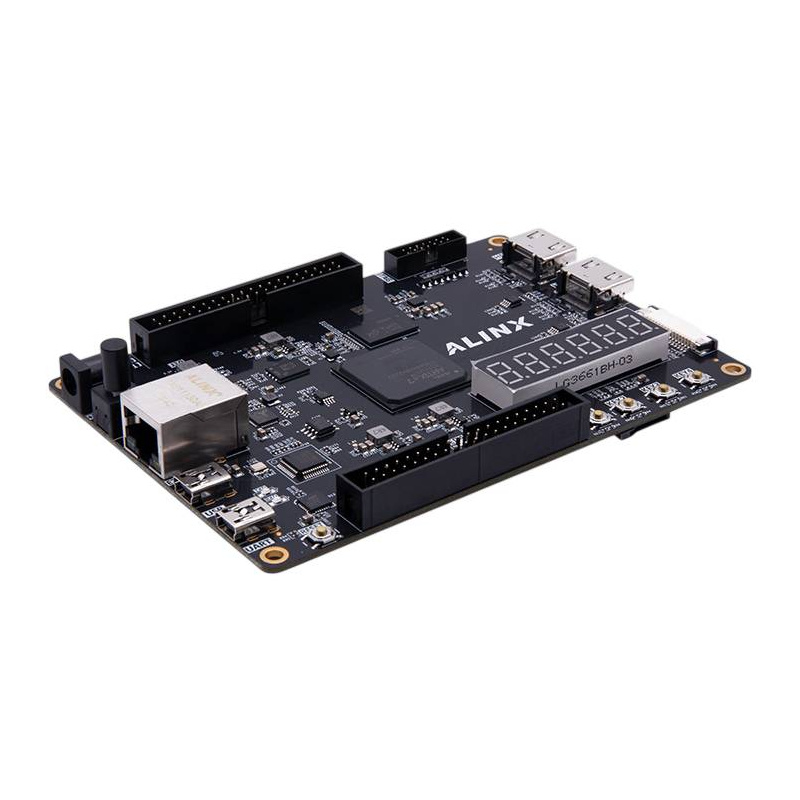

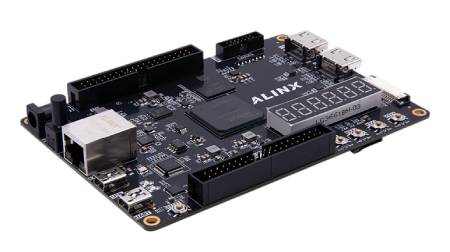

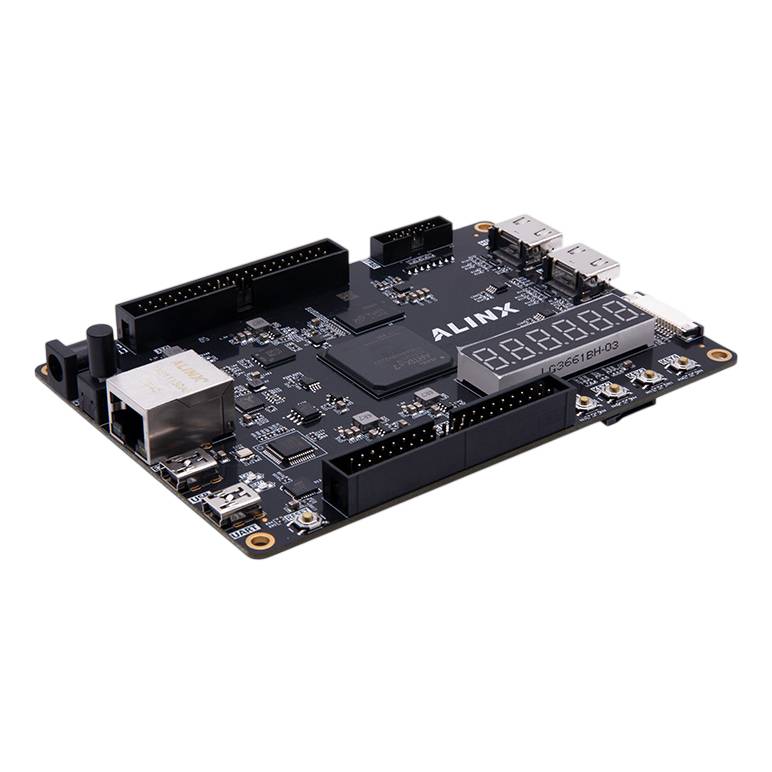

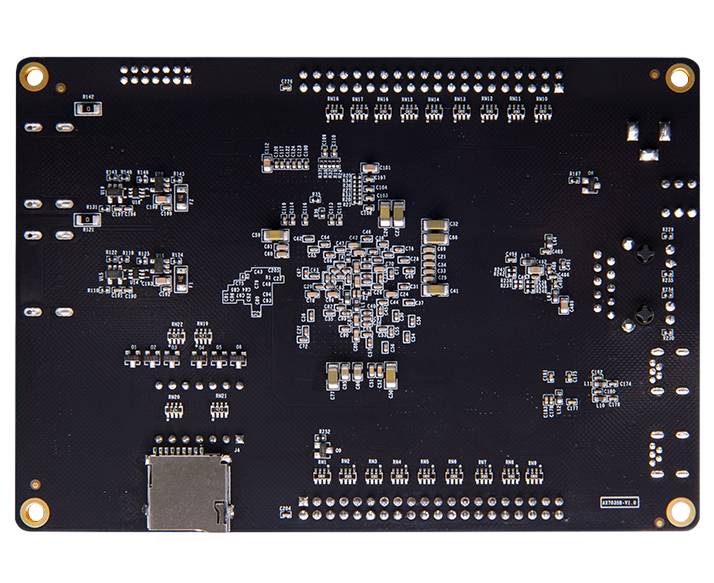

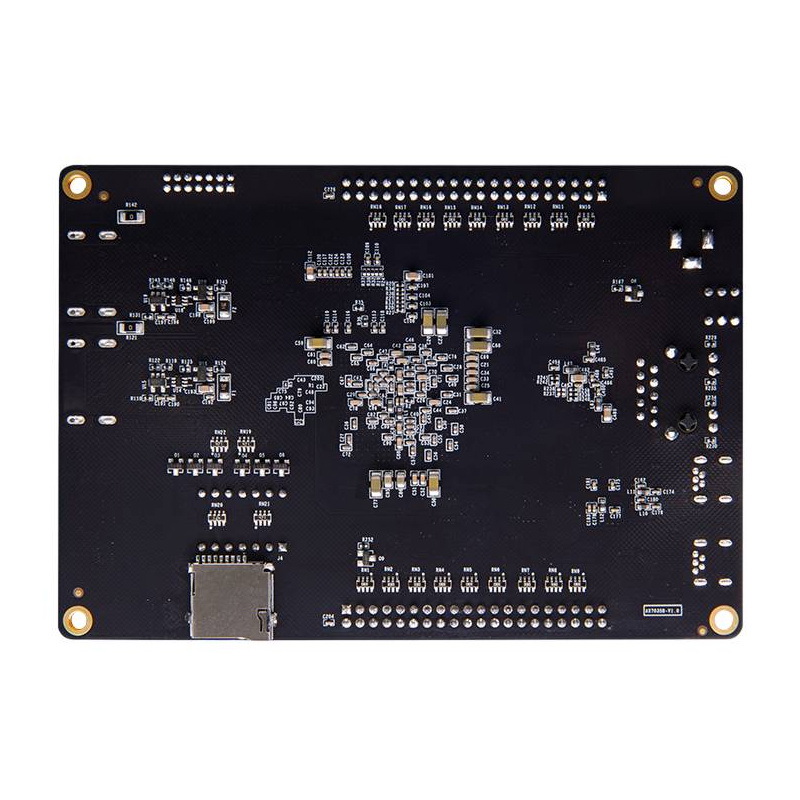

AX7035B - płytka rozwojowa FPGA - AMD Artix 7 XC7A35T.
Bogaty zestaw interfejsów sprawia, że płytka nadaje się do projektów wymagających przechwytywania, przetwarzania i wysyłania dużych ilości danych.
Główne cechy płytki ALINX AX7035B
- Układ AMD Artix 7 XC7A35T: energooszczędna logika FPGA wykonana w technologii 28 nm
- 256 MB pamięci DDR3 SDRAM: szybki bufor danych do przetwarzania obrazu i realizacji wymagających algorytmów
- 16 MB pamięci QSPI Flash: przechowywanie konfiguracji FPGA oraz danych użytkownika
- Wejście i wyjście HDMI: obsługa projektów związanych z przechwytywaniem, analizą i generowaniem obrazu
- Gigabit Ethernet: szybka komunikacja sieciowa z prędkością od 10 Mb/s do 1000 Mb/s
- Interfejs USB 2.0: komunikacja z komputerem z prędkością do 480 Mb/s
- USB UART: wygodne przesyłanie danych diagnostycznych i komunikacja szeregowa
- Gniazdo microSD: obsługa kart w trybie SD oraz SPI
- Dwa 40-pinowe porty rozszerzeń: po 34 linie IO do współpracy z modułami zewnętrznymi
- Złącze MIPI FPC: możliwość podłączenia kompatybilnego modułu kamery
- Wyświetlacz sześciocyfrowy: prezentowanie wyników, stanów i danych liczbowych
- Czujnik temperatury LM75: pomiar temperatury w otoczeniu płytki
- Interfejs JTAG: konfiguracja i debugowanie układu FPGA
- Zasilanie napięciem 5 V: pojedyncze wejście zasilające całą platformę

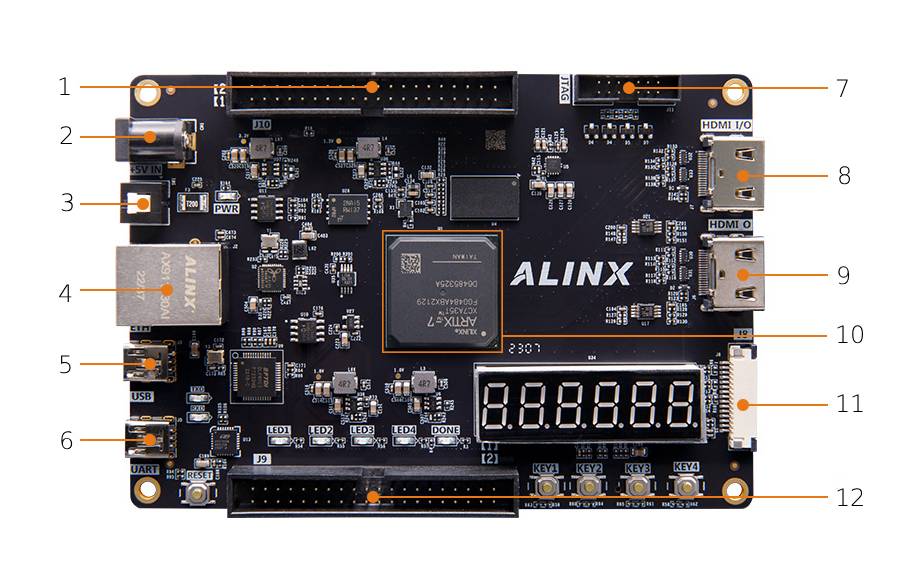

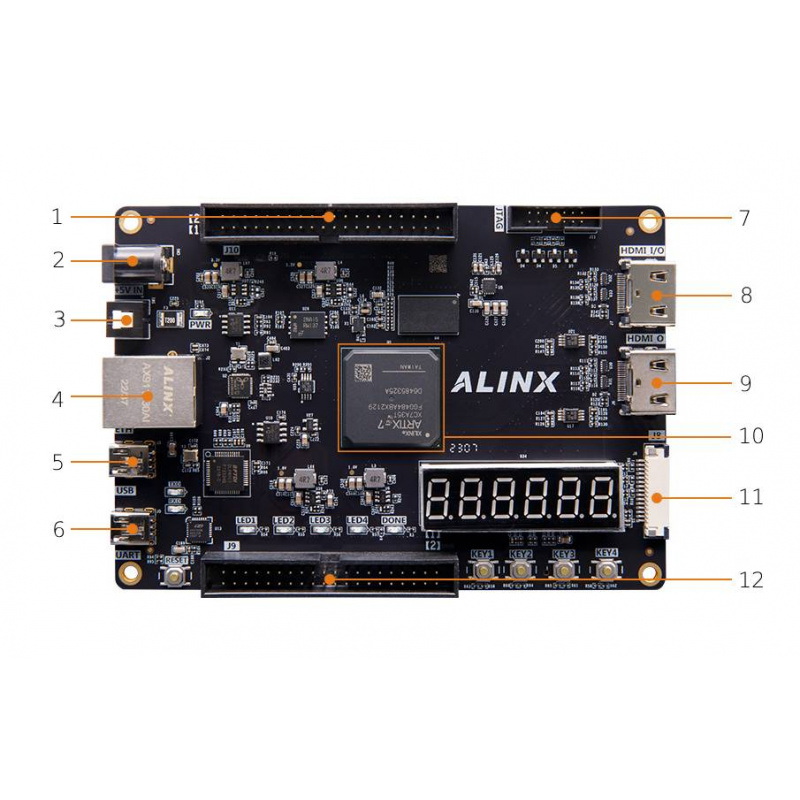

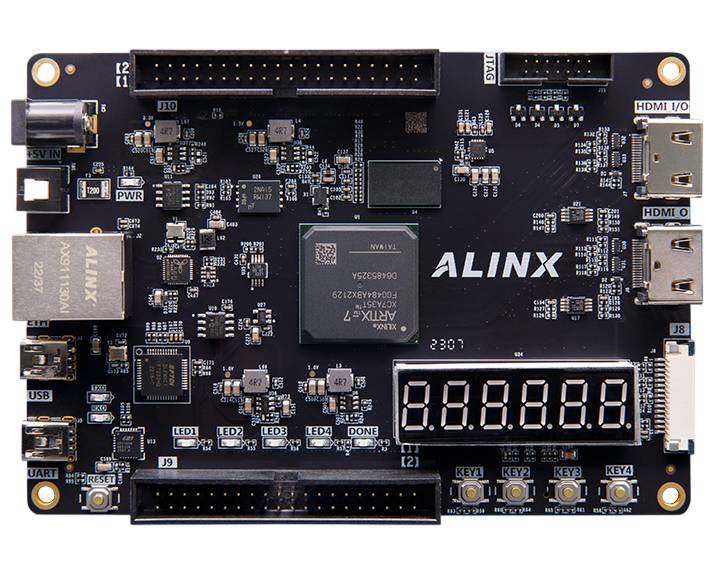

Elementy i złącza znajdujące się na płytce AX7035B
Najważniejsze interfejsy zostały rozmieszczone w sposób, który ułatwia podłączanie przewodów oraz modułów rozszerzeń. Zgodnie z grafiką na płytce znajdują się:
- 40-pinowy port rozszerzeń
- Wejście zasilania
- Włącznik zasilania
- Złącze Gigabit Ethernet
- Interfejs UART
- Interfejs USB 2.0
- Złącze JTAG
- Wejście HDMI
- Wyjście HDMI
- Układ XC7A35T
- Złącze MIPI
- 40-pinowy port rozszerzeń

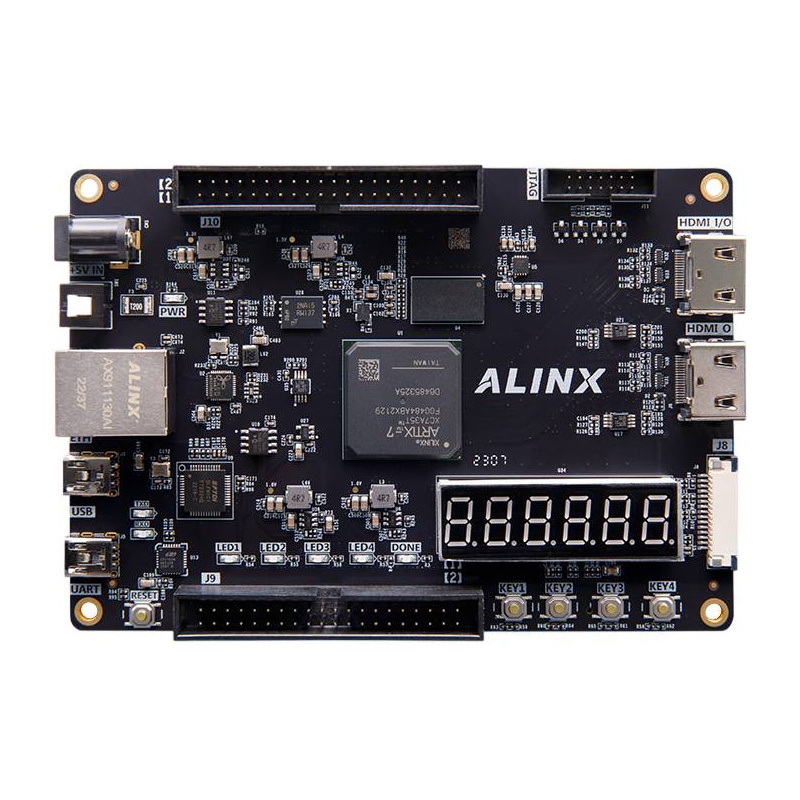

Rozmieszczenie elementów na płytce.
ALINX AX7035B może być używana jako platforma edukacyjna, prototypowa lub element stanowiska badawczo-rozwojowego.
AMD Artix 7 XC7A35T - wydajny układ FPGA do przetwarzania równoległego
Sercem platformy jest AMD Artix 7 XC7A35T-2FGG484I, czyli programowalny układ FPGA umieszczony w obudowie z 484 wyprowadzeniami. Układ pozwala tworzyć sprzętowe bloki logiczne realizujące wiele operacji jednocześnie, dzięki czemu dobrze sprawdza się w zadaniach wymagających małych opóźnień i deterministycznego czasu działania. Może być wykorzystywany między innymi do implementacji kontrolerów, filtrów cyfrowych, interfejsów komunikacyjnych oraz potoków przetwarzania obrazu. Architektura Artix 7 została wykonana w technologii 28 nm i zapewnia korzystny stosunek wydajności do poboru energii oraz kosztu. W przeciwieństwie do klasycznego mikroprocesora FPGA nie wykonuje wyłącznie kolejnych instrukcji programu, lecz umożliwia zaprojektowanie własnej struktury sprzętowej. Dzięki temu AX7035B może obsługiwać szybkie strumienie danych, realizować przetwarzanie równoległe i współpracować z wieloma urządzeniami peryferyjnymi jednocześnie.
| Specyfikacja techniczna AX7035B | |
|---|---|
| Układ główny | AMD Artix 7 XC7A35T |
| Wariant układu | XC7A35T-2FGG484I |
| Obudowa układu FPGA | FGG484 |
| Technologia wykonania | 28 nm |
| Pamięć RAM | 256 MB DDR3 SDRAM |
| Szerokość magistrali pamięci DDR3 | 16 bitów według instrukcji |
| Częstotliwość odczytu i zapisu DDR3 | do 400 MHz |
| Teoretyczna przepustowość pamięci | do 12,8 Gb/s |
| Pamięć nieulotna | 16 MB QSPI Flash |
| Generator zegarowy | 50 MHz |
| Interfejs sieciowy | 1 x Gigabit Ethernet RJ45 |
| Prędkość interfejsu Ethernet | 10 Mb/s, 100 Mb/s lub 1000 Mb/s |
| Układ Ethernet PHY | JL2121 |
| Wejście obrazu | 1 x HDMI |
| Maksymalna rozdzielczość wejścia HDMI | 720p przy 60 Hz |
| Wyjście obrazu | 1 x HDMI |
| Maksymalna rozdzielczość wyjścia HDMI | 1080p przy 60 Hz |
| Interfejs USB | 1 x USB 2.0 |
| Kontroler USB 2.0 | FT232H |
| Maksymalna prędkość USB 2.0 | 480 Mb/s |
| Interfejs szeregowy | 1 x USB UART |
| Kontroler USB UART | CP2102GM |
| Złącze UART | miniUSB |
| Gniazdo karty pamięci | 1 x microSD |
| Tryby pracy karty pamięci | SD i SPI |
| Pamięć EEPROM | 1 x 512 B 24LC04 |
| Czujnik temperatury | LM75 |
| Porty rozszerzeń | 2 x 40 pinów |
| Raster portów rozszerzeń | 2,54 mm |
| Liczba linii IO na port rozszerzeń | 34 |
| Złącze kamery | 1 x 15-pinowe FPC MIPI |
| Interfejs programowania | 1 x JTAG |
| Wyświetlacz | sześciocyfrowy wyświetlacz siedmiosegmentowy |
| Przyciski | 1 x Reset oraz 4 x przycisk użytkownika |
| Diody | 1 x PWR, 1 x DONE, 1 x RXD, 1 x TXD oraz 4 x LED użytkownika |
| Zasilanie | 5 V |
| Wymiary | 130 x 90 mm |
