Opis produktu: Czujnik prądu ACS37041KLHBLT-010B3 -10 A do +10 A - Pololu 5440
Moduł Pololu 5440 został wyposażony w układ Allegro ACS37041KLHBLT-010B3, który mierzy prąd stały i przemienny na podstawie efektu Halla. Niska rezystancja ścieżki prądowej wynosząca około 1,6 mΩ ogranicza straty mocy podczas pomiaru, a różnicowy pomiar pola magnetycznego zmniejsza wpływ zewnętrznych, jednorodnych pól magnetycznych na wynik. Analogowe napięcie wyjściowe zmienia się proporcjonalnie do kierunku i wartości mierzonego prądu, dzięki czemu czujnik można łatwo połączyć z wejściem ADC mikrokontrolera.

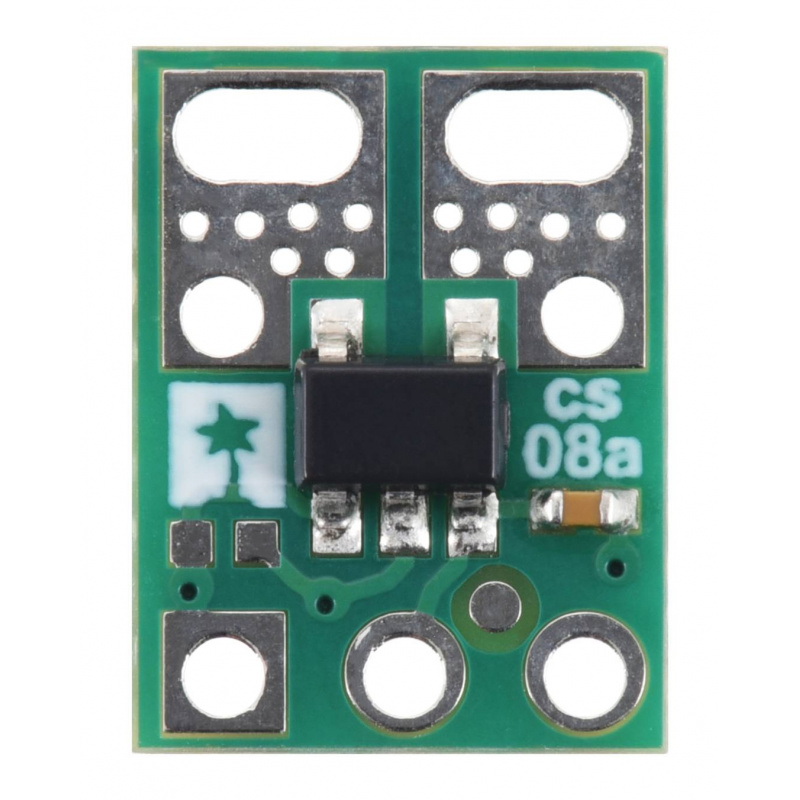

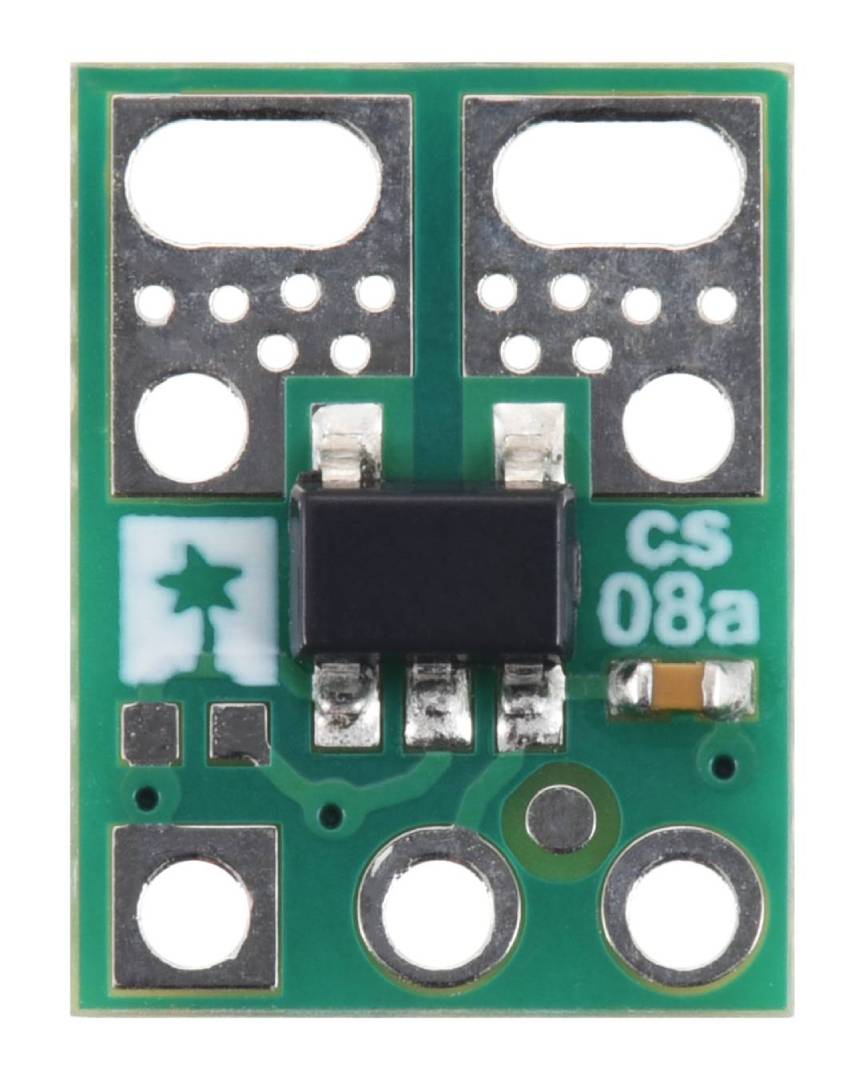

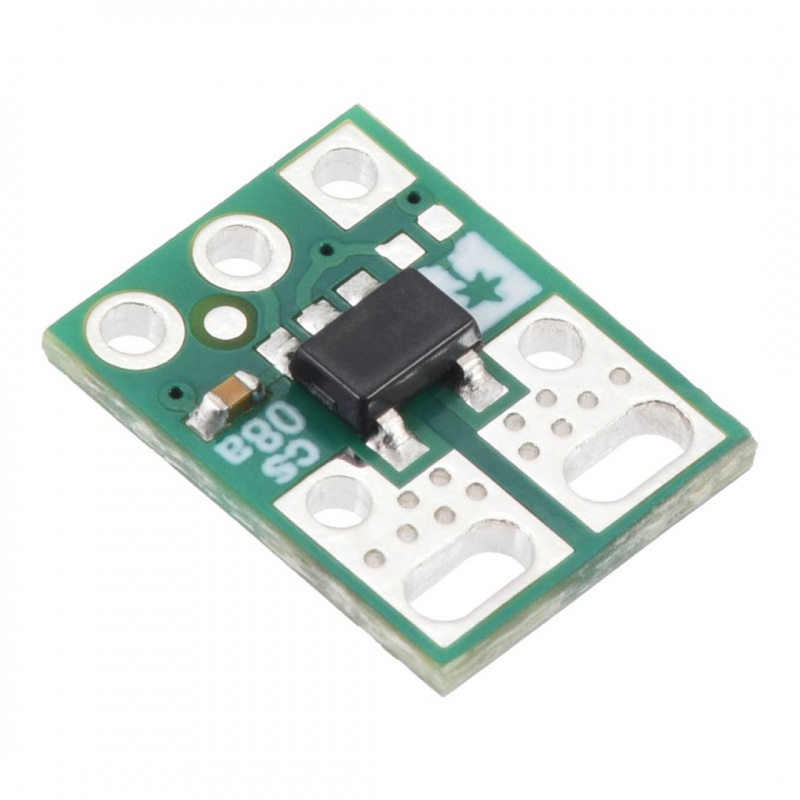

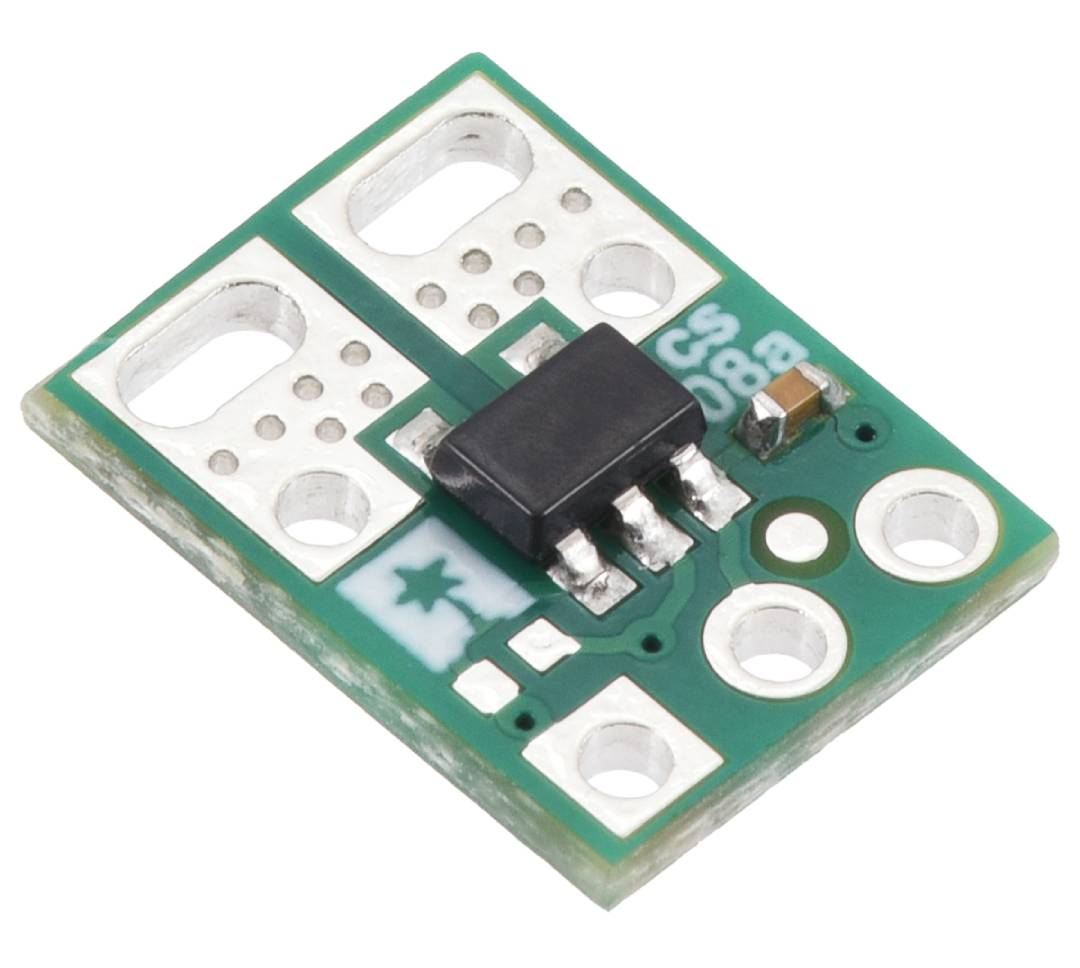

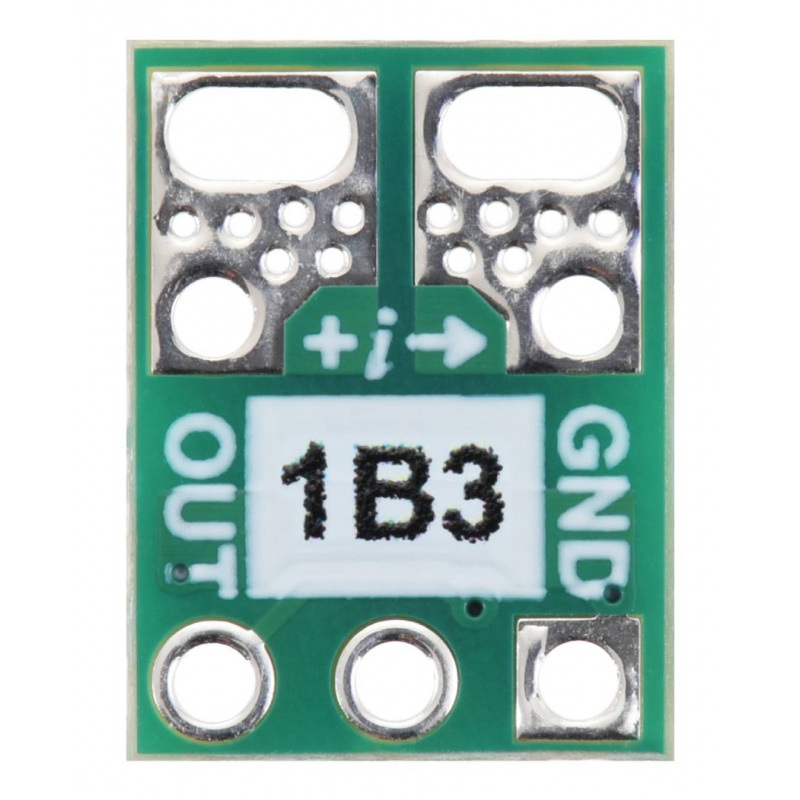

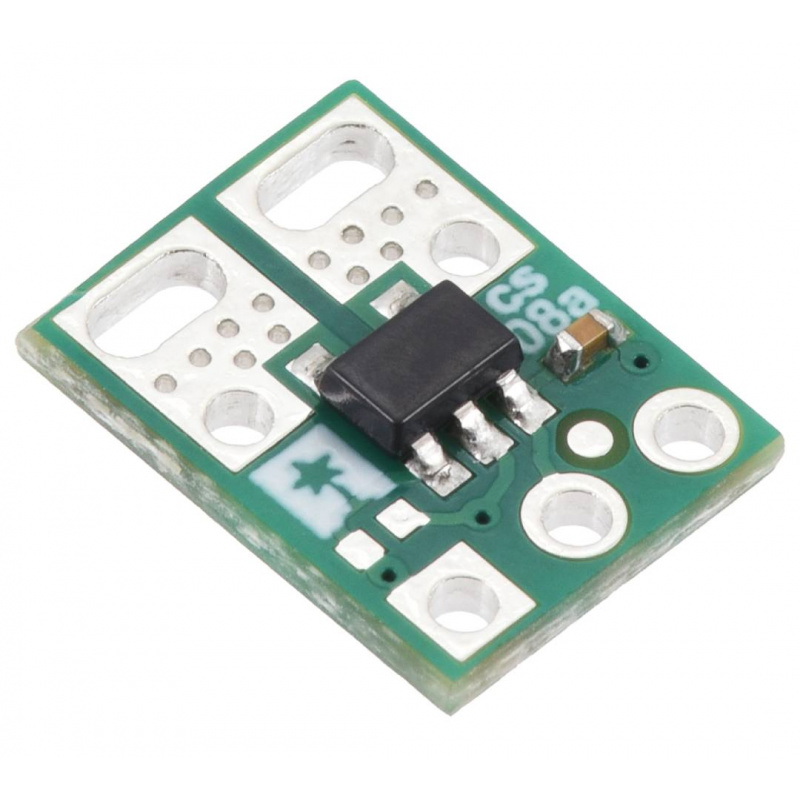

Czujnik prądu ACS37041KLHBLT-010B3 -10 A do +10 A - Pololu 5440.
Czujnik oferuje dwukierunkowy pomiar prądu w zakresie od -10 A do 10 A.
Główne cechy czujnika ACS37041
- Zakres pomiarowy: dwukierunkowy pomiar prądu od -10 A do +10 A
- Technologia pomiarowa: pomiar wykorzystujący efekt Halla z elektrycznie izolowaną ścieżką prądową
- Czułość: 132 mV/A
- Punkt zerowy: napięcie wyjściowe wynosi około 1,65 V przy prądzie 0 A
- Napięcie zasilania: praca w zakresie od 3 V do 3,6 V, nominalnie 3,3 V
- Wyjście analogowe: napięcie VOUT zmienia się liniowo wraz z wartością i kierunkiem przepływającego prądu
- Wyjście nieratiometryczne: punkt zerowy i czułość są w niewielkim stopniu zależne od zmian napięcia zasilania w dopuszczalnym zakresie
- Niska rezystancja toru prądowego: około 1,6 mΩ, co ogranicza straty energii i nagrzewanie
- Szybka odpowiedź: typowy czas odpowiedzi około 3 µs, maksymalnie 5 µs
- Szeroki zakres temperatury pracy: od -40°C do 125°C
- Kompaktowa płytka: wymiary zaledwie 7,6 x 10,2 mm
- Kompatybilność z płytkami stykowymi: wyprowadzenia VDD, GND i VOUT są przystosowane do złączy o rastrze 2,54 mm

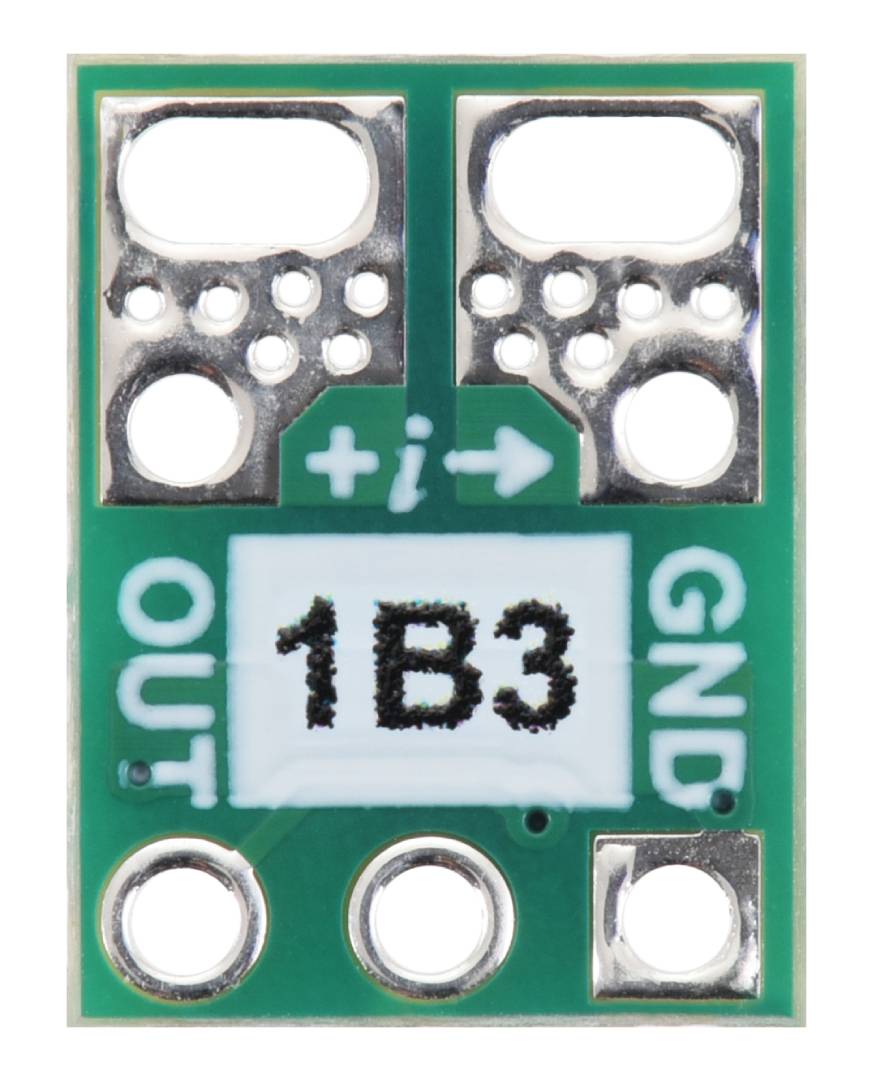

Wyprowadzenia i podłączenie czujnika prądu ACS37041
Do prawidłowej pracy moduł wymaga pięciu połączeń: IP+, IP-, VDD, GND oraz VOUT. Zasilanie od 3 V do 3,6 V należy doprowadzić pomiędzy VDD i GND, natomiast VOUT połączyć z wejściem analogowym mikrokontrolera lub innego układu pomiarowego. Mierzony prąd przepływa przez zaciski IP+ i IP-, a kierunek oznaczony na płytce jako dodatni powoduje wzrost napięcia wyjściowego powyżej 1,65 V; przepływ w przeciwnym kierunku powoduje jego spadek. Dla prądu 0 A napięcie VOUT wynosi około 1,65 V, a każda zmiana prądu o 1 A powoduje zmianę napięcia o około 132 mV. Zależność można zapisać jako: VOUT = 1,65 V + 0,132 V/A x IP, natomiast wartość prądu można wyznaczyć ze wzoru: IP = (VOUT - 1,65 V) / 0,132 V/A. Punkty VDD, GND i VOUT współpracują ze standardowymi goldpinami o rastrze 2,54 mm, natomiast ścieżkę dużego prądu można podłączyć przez bezpośrednio przylutowane przewody, listwy zaciskowe o rastrze 3,5 mm lub 5 mm albo odpowiednio rozmieszczone złącza goldpin.

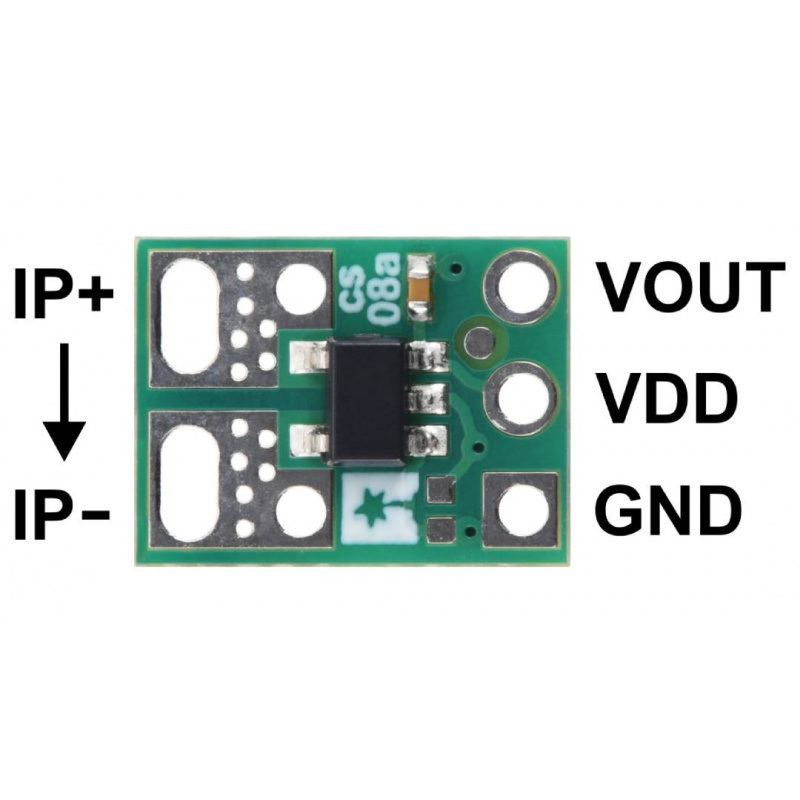

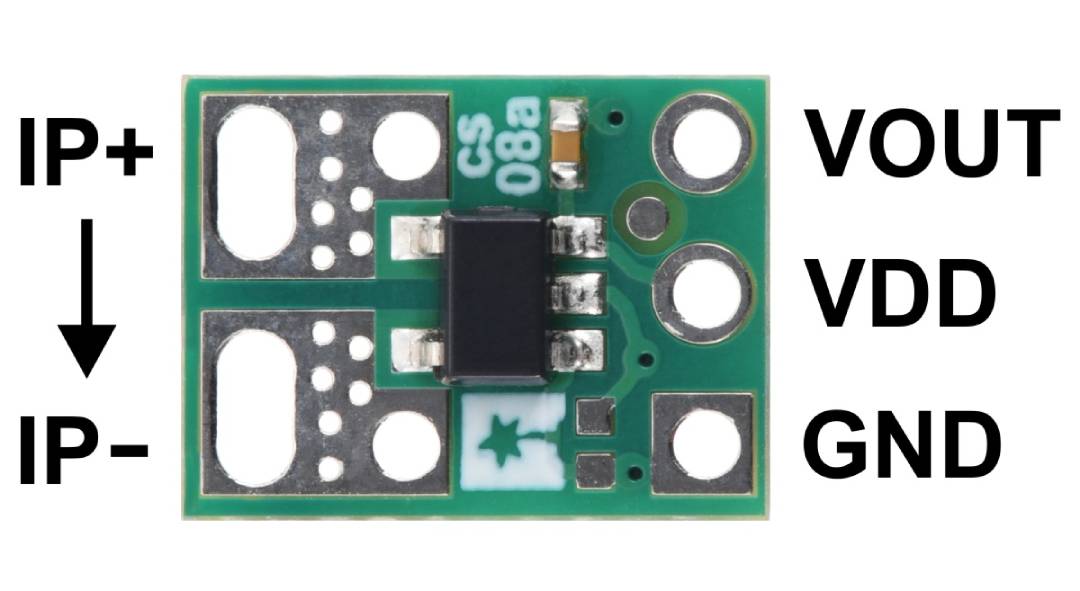

Wyprowadzenia czujnika prądu.
Analogowe wyjście pozwala łatwo wykorzystać czujnik w projektach z mikrokontrolerami, systemach automatyki, robotyce i urządzeniach pomiarowych.
Specyfikacja techniczna czujnika ACS37041KLHBLT-010B3
- Układ pomiarowy: Allegro ACS37041KLHBLT-010B3
- Układ bazowy: ACS37041
- Technologia pomiaru: efekt Halla
- Rodzaj pomiaru: dwukierunkowy
- Zakres pomiaru prądu: od -10 A do 10 A
- Typ mierzonego prądu: AC i DC
- Nominalne napięcie zasilania: 3,3 V
- Zakres napięcia zasilania: od 3,0 V do 3,6 V
- Typowy pobór prądu: 8 mA
- Czułość: 132 mV/A
- Napięcie wyjściowe przy 0 A: 1,65 V
- Rodzaj wyjścia: analogowe, nieratiometryczne
- Typowe pasmo sygnału analogowego: 125 kHz
- Typowy czas odpowiedzi: 3 µs
- Maksymalny czas odpowiedzi: 5 µs
- Rezystancja ścieżki prądowej układu: około 1,6 mΩ
- Izolacja funkcjonalna układu ACS37041: 100 V RMS
- Minimalna droga pełzania na PCB: 1,6 mm
- Zakres temperatury pracy: od -40°C do 125°C
- Raster wyprowadzeń VDD, GND i VOUT: 2,54 mm
- PCB: 2-warstwowe, miedź 1 oz
- Wymiary: 7,6 x 10,2 mm
- Masa: 0,2 g
