Opis
Arduino Uno jest podstawową i zarazem najpopularniejszą wersją z całej serii. Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 6 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2 kB pamięci operacyjnej SRAM.
|

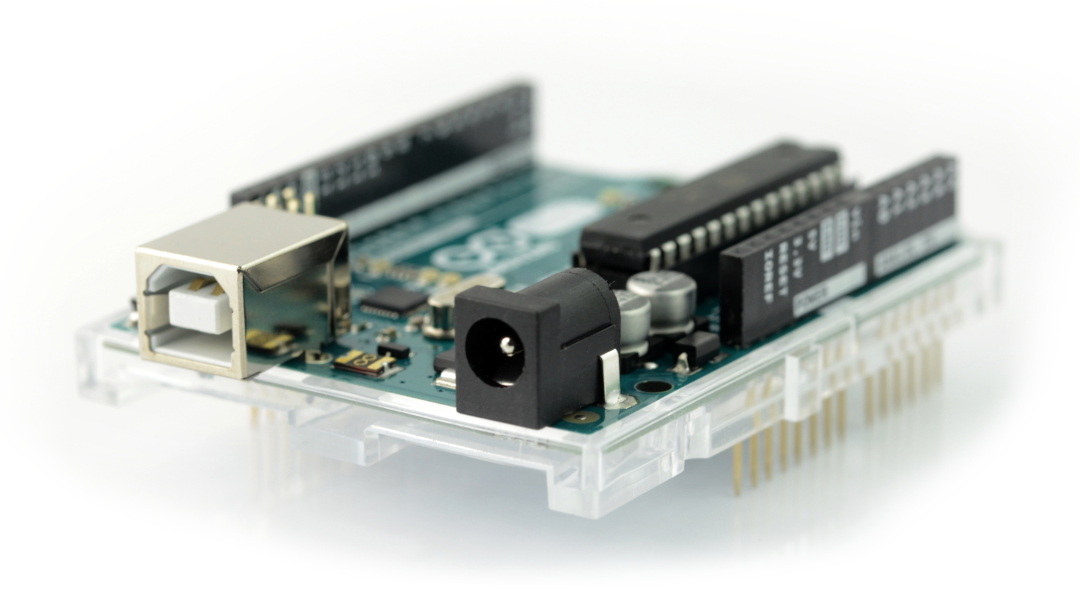

Ta wersja Arduino Uno posiada przedłużone piny męskie od spodu płytki. W naszej ofercie dostępna jest również tradycyjna wersja tego modułu. |
Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.
Główne cechy
Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.
| Nazwa | Opis |
|---|---|
|
Zainstalowany bootloader |
Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód USB oraz oprogramowanie ze strony producenta. |
|
Arduino Shield |
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield. |
|
Wyprowadzenia cyfrowe |
14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków. |
|
Wydajność prądowa |
Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA. |
|
Wyjścia PWM |
6 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod. |
|
Wejścia analogowe |
6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym. |
|
Komunikacja szeregowa |
Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI. |
| Funkcje specjalne | Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku. |
|
Pamięć wbudowana |
Układ Atmega328 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash, 1 kB EEPROM oraz 2 kB pamięci operacyjnej SRAM. |
|
Zasilanie złącze DC |
Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V ze złączem DC 5,5 x 2,1 mm. |
|
Zasilanie port USB |
Płytkę można zasilać z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu. |
|
Złącze ICSP |
Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR. |
|
Pin IOREF |
Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O. |
|
Wbudowana dioda LED |
Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów. |
|
Wyjście 3,3 V |
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA. |
|
Mikrokontroler w THT |
Dzięki zastosowaniu obudowy przewlekanej THT w przypadku uszkodzenia mikrokontrolera głównego Atmega328P można go w prosty sposób wymienić. |
|
Pierwsze uruchomienie Aby ułatwić rozpoczęcie pracy z modułem, przygotowaliśmy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino. |
Rozkład elementów na płytce Arduino Uno.
Specyfikacja
- Napięcie zasilania: od 7 V do 12 V
- Mikrokontroler: ATmega328
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 2 kB
- Pamięć Flash: 32 kB (5 kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 1 kB
- Porty I/O: 14
- Wyjścia PWM: 6
- Ilość wejść analogowych: 6 (kanały przetwornika A/C o rozdzielczości 10 bitów)
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Podłączona dioda LED na pinie 13
- Gniazdo USB A do programowania
- Złącze DC 5,5 x 2,1 mm do zasilania
- Wersja wyposażona w długie piny
Platforma ThingSpeak - dla Arduino i Raspberry Pi IoT.
|
Zapewniamy, że wszystkie płytki oznaczone symbolem Arduino są oryginalne i pochodzą z jednego źródła. O czym można przekonać się sprawdzając listę autoryzowanych dystrybutorów. |
