Opis produktu: Płyta główna Bigtreetech Octopus Pro V1.0.1 STM32F446ZET6 /STM32F429ZGT6 do drukarek 3D
Wydajna płyta główna Bigtreetech Octopus Pro v1.0.1 oparta na 32-bitowym mikrokontrolerze STM32F446ZET6/STM32F429ZGT6 ARM Cortex M4, o taktowaniu 168 MHz i 1 Mb pamięci Flash. Octopus Pro obsługuje aż 8 sterowników silników krokowych, dzięki czemu jest w stanie kontrolować 8 różnych osi. Napięcie logiczne płyty Bigtreetech Octopus Pro v1.0 wynosi 5 V. Obsługuje ona oprogramowanie typu open-source, takie jak Marlin, Klipper, czy Raspberry Pi i Octoprint. Płyta wyposażona została również m.in w interfejs WiFi oraz BL-Touch.

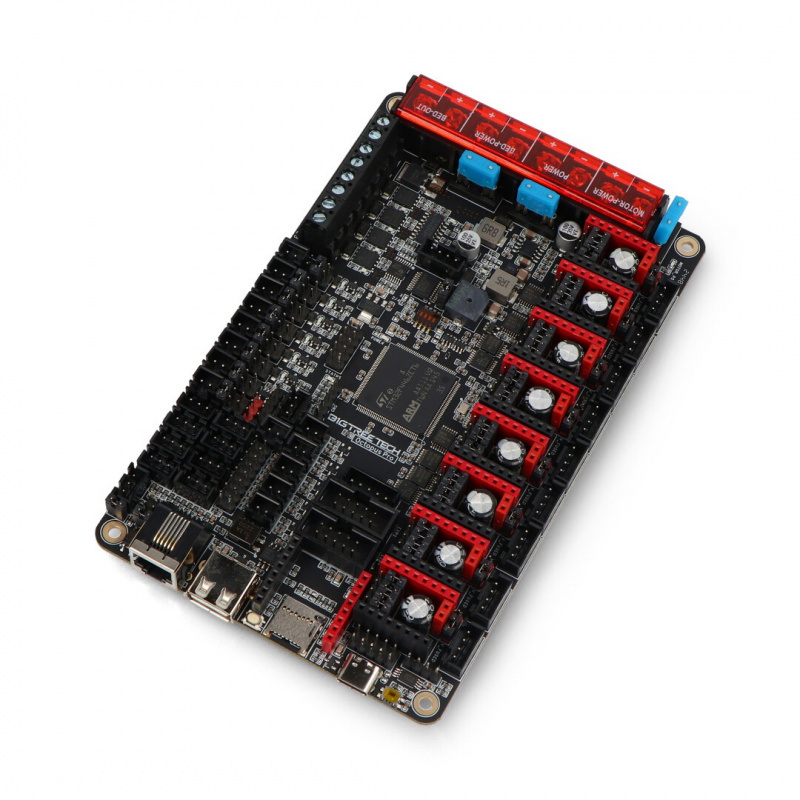

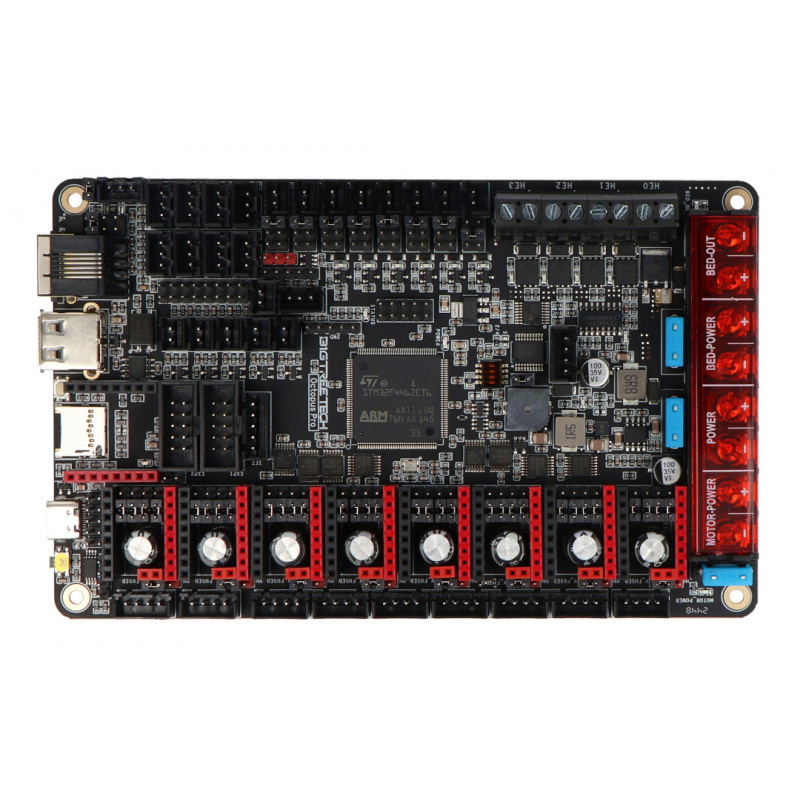

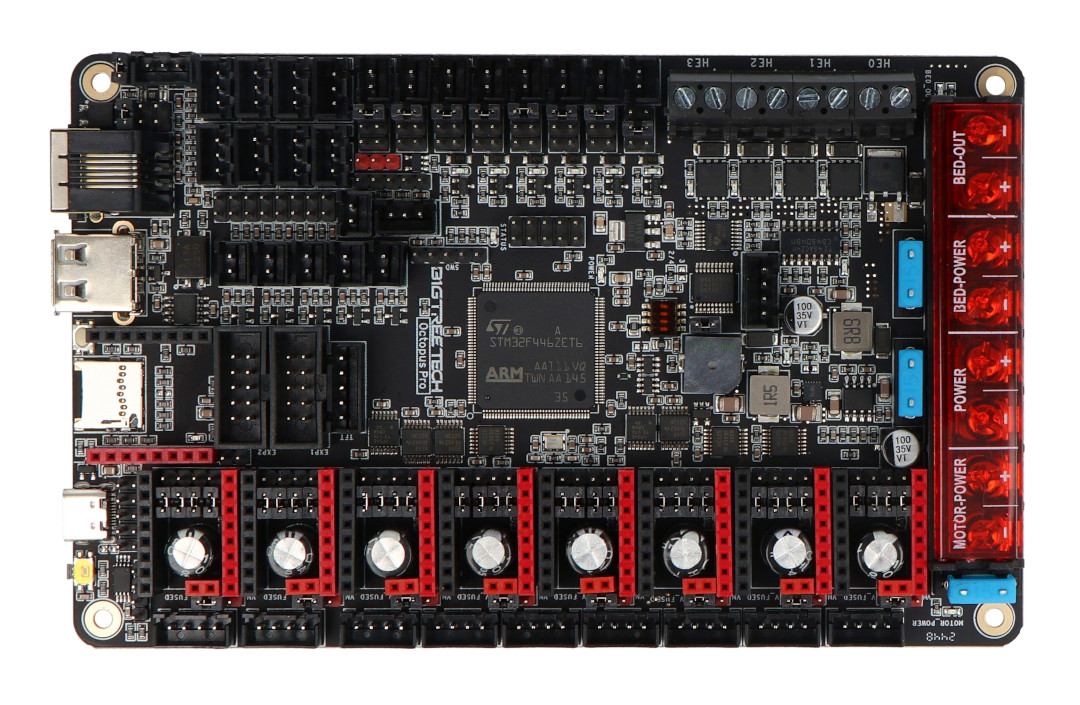

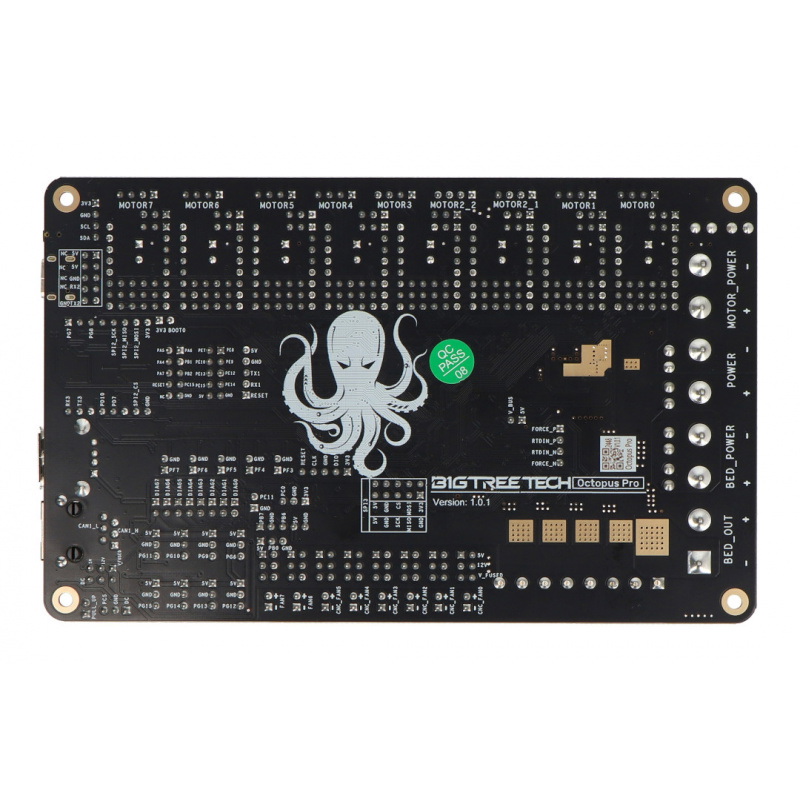

Płyta główna Bigtreetech Octopus Pro V1.0.1
Zawartość zestawu.
Główne cechy płyty Bigtreetech Octopus Pro V1.0.1
- Oparta na wydajnym układzie STM32F446ZET6/STM32F429ZGT6 ARM Cortex M4.
- Wyposażona została we wszystkie złącza niezbędne do podłączenia poszczególnych elementów drukarki 3D.
- Obsługuje do 8 sterowników krokowych, w celu sterowania nawet 8 różnymi osiami.
- Komunikacja ze sterownikami silników może odbywać się przez interfejsy SPI, UART, STEP/DIR.
- Napięcie logiczne wynosi 5 V.
- Obsługuje silniki o napięciu od 12 V do 60 V.
- Wspiera wyświetlacz dotykowy Bigtreetech oraz standardowe wyświetlacze LCD12864, LCD2004, itp.
- Termistor NTC1000K*5 + układ MAX31865.
- Posiada interfejsy rozszerzeń Fil-DET, PWR-DET, PS-ON, BL-Touch, etc.
- Obsługuje oprogramowania typu open-source, takie jak: Marlin, Klipper, Raspberry Pi i Octoprint.
- Wbudowany port USB typu C oraz slot kart microSD.
- Aktualizacja oprogramowania przez kartę SD.
- Wymiary płyty to 160 x 100 mm.

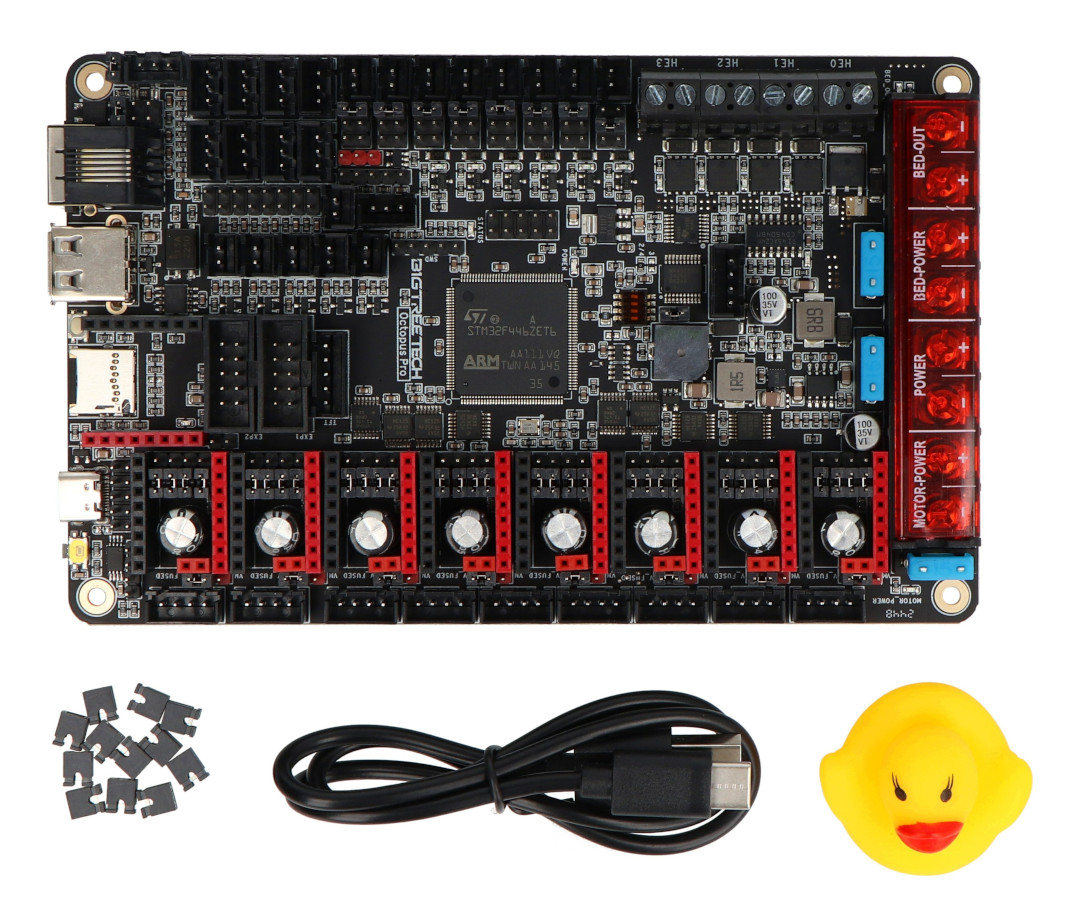

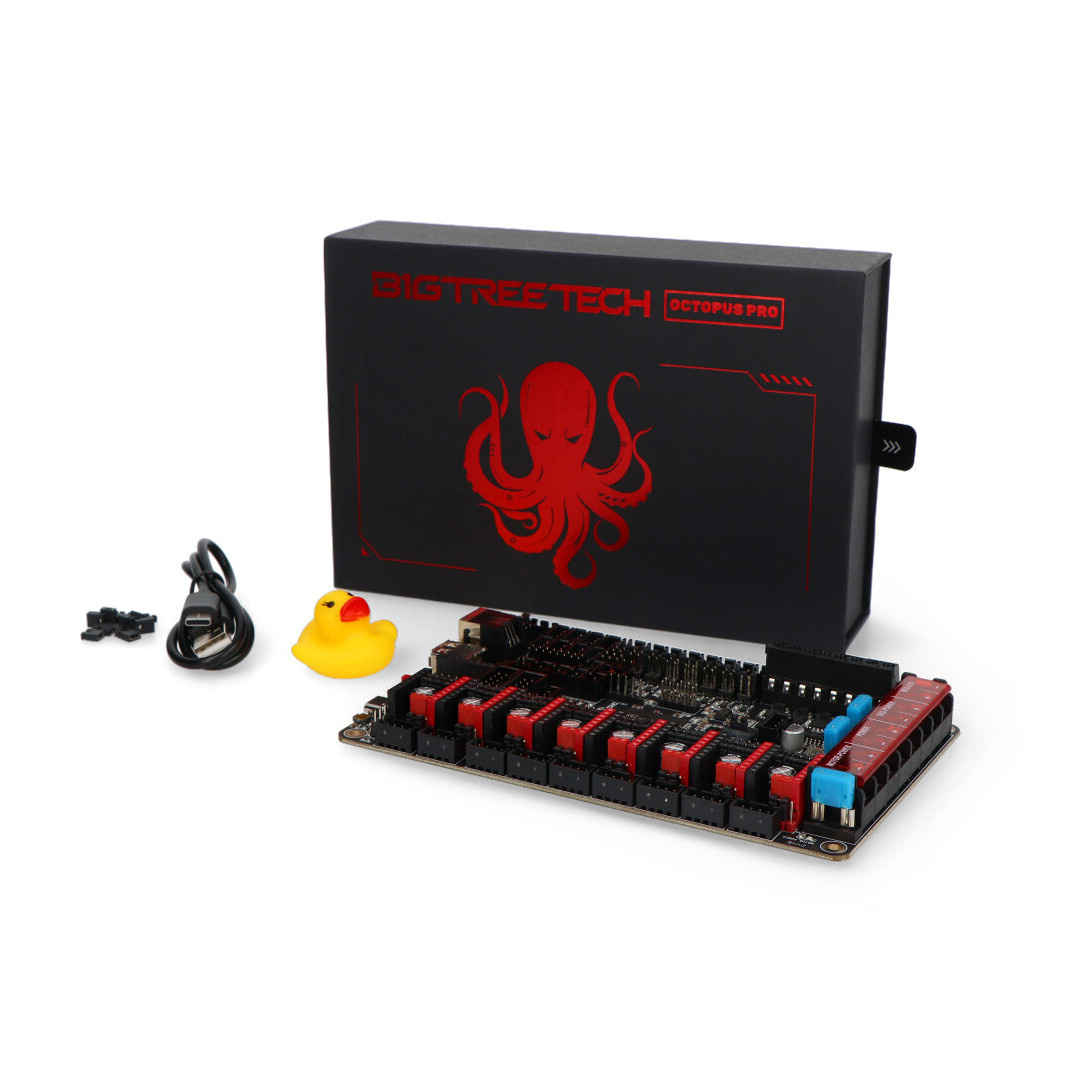

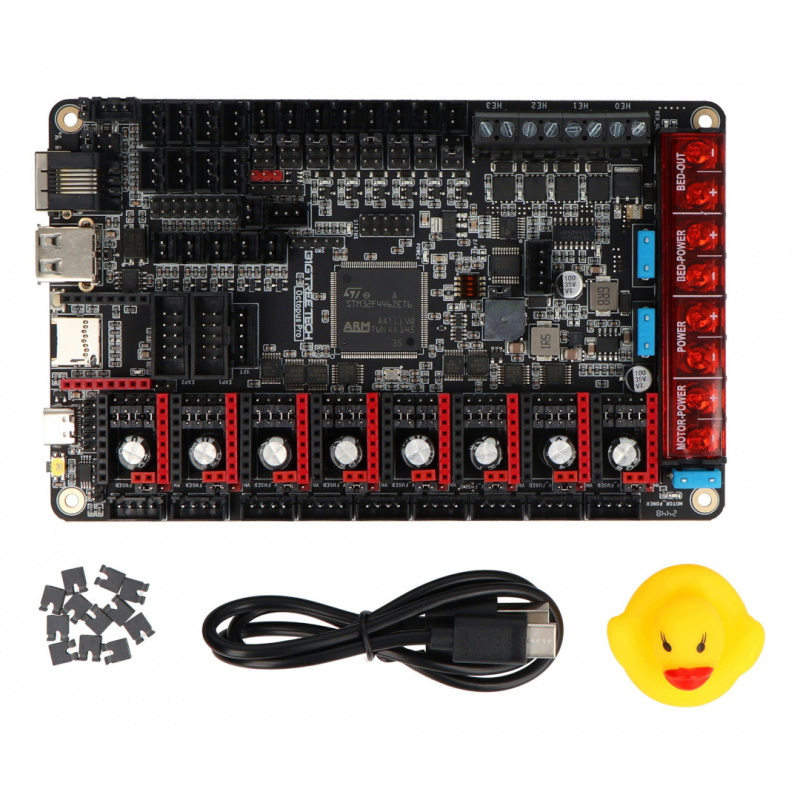

Zawartość zestawu
- Płyta główna Bigtreetech Octopus Pro V1.0.1
- Przewód USB typu A - USB typu C
- Zworki
- Bezpiecznik
| Specyfikacja techniczna | |
|---|---|
| Mikrokontroler: | STM32F446ZET6/STM32F429ZGT6 z rdzeniem ARM Cortex M4 (wersje wysyłane są losowo) |
| Napięcie wejściowe: | 24 V DC |
| Napięcie logiczne: | 5 V |
| Obsługiwane oprog. układowe: | Marlin, Klipper, Raspberry Pi i Octoprint |
| Interfejs WiFI: | ESP8266 |
| Interfejs wentylatorów: |
6 x sterowanych przez PWM |
| Interfejsy rozszerzeń: | SPI, UART, CAN BUS, I2C, LED RGB, Fil-DET, PWR-DET, PS-ON, BL-Touch, etc. |
| Wspierane sterowniki silników krokowych: |
DRV8825, A4988, etc. |
| Obsługiwane interfejsy sterownika krokowego: | SPI, UART, STEP/DIR |
| Gniazda sterownika silnika: | MOTOR0, MOTOR1, MOTOR2, MOTOR3, MOTOR4, MOTOR5, MOTOR6, MOTOR7 |
| Interfejsy czujników temperatury: | THB, T0, T1, T2, T3 |
| Interfejsy komunikacyjne PC: | USB typu C |
| Obsługiwane formaty plików: | G-code |
| Zalecane oprogramowanie: | Cura, Simplify3D, Pronterface, Repetier-host, Makerware |
