Opis

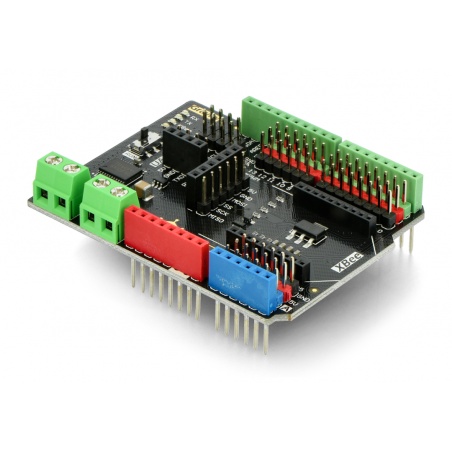

Nakładka dla Arduino będąca rozszerzeniem wyprowadzeń I/O oraz dwukanałowym sterownikiem do silników DC TB6612FNG o napięciu 12 V oraz wydajności 1,2 A na kanał. Posiada także interfejs czujników Gravity, socket XBee oraz interfejsy I2C, SPI i UART.

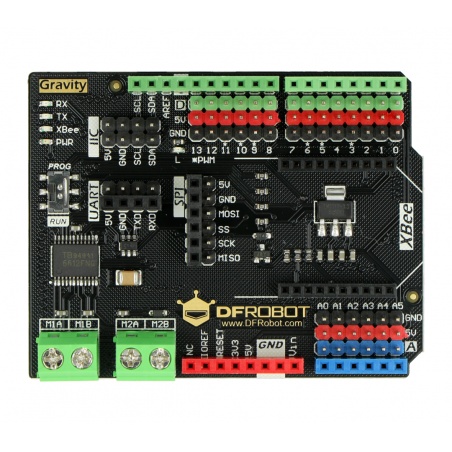

Wyprowadzenia
Nakładka posiada sterownik silników DC, socket XBee oraz takie interfejsy jak I2C, SPI i UART.
| Lp. | Opis |
|---|---|
| 1 | Interfejsy cyfrowe |
| 2 | Interfejs XBee |
| 3 | Interfejsy analogowe |
| 4 | Interfejs zasilania i resetowania |
| 5 | Interfejs dwukanałowego sterownika silników DC |
| 6 |
Interfejs SPI |
| 7 |
Interfejsy szeregowe |
| 8 |
Przełącznik programowania (RUN: włącza XBee, PROG: załadowuje przykład) |
| 9 |
Diody statusowe |
| 10 |
Interfejs IIC |
Główne cechy
- Kompatybilna z Arduino Uno R3
- Interfejs Gravity
- Kompatybilne z XBee, WiFi Bee, Bluetooth Bee
- Przełącznik wgrywania programu, zwalnia port szeregowy Arduino podczas programowania
- Sterownik silnika DC 2 x 1,2 A zasilany z portu Vin
Specyfikacja
- Napięcie wejściowe: max 12 V
- Prąd wyjściowy: 1,2 A na kanał
- Prąd startowy / chwilowy: 2 A (ciągły) / 3,2 A (chwilowy)
- Sterownik silnika: TB6612FNG
- Ilość interfejsów cyfrowych: 14
- Ilość interfejsów analogowych: 6
- Interfejsy:
- 2 x IIC
- 2 x SPI
- 1 x UART
- 1 x XBee
- Wymiary: 68,5 x 53,3 mm
- Waga: 36 g
