Opis produktu: Wyświetlacz LCD 2x8 znaków zielony z czarną ramką - Pololu 356
Niewielki wyświetlacz LCD posiadający dwie równoległe linie znaków, po 8 w każdej. Charakteryzuje się prostą obsługą, wysoką dostępnością oraz licznym wsparciem dla wielu mikrokontrolerów. Posiada otwory montażowe, które ułatwiają przymocowanie modułu.

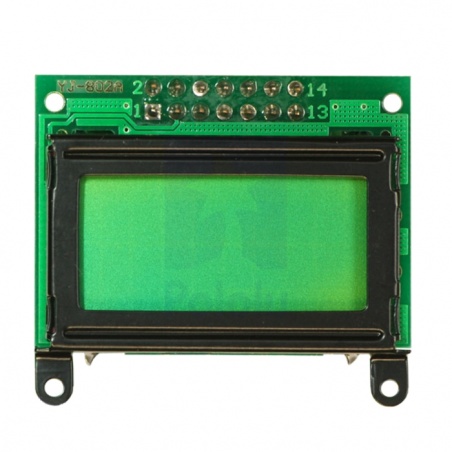

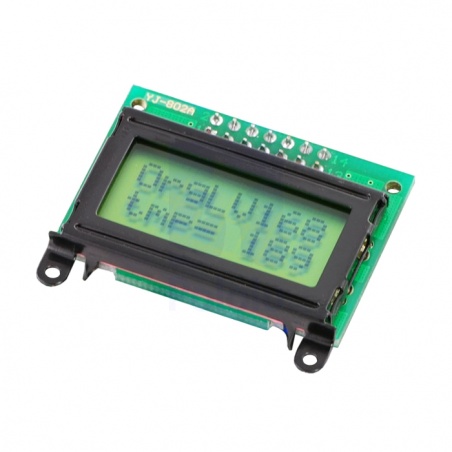

Wyświetlacz LCD 2x8 znaków zielony z czarną ramką - Pololu 356.
Ten model jest wykorzystywany w robotach z serii Zumo 32u4. |
Wyprowadzenia wyświetlacza
Ekran posiada następujące wyprowadzenia:
Nr | Nazwa | Opis |
---|---|---|
1 | Vss | Masa. |
2 | Vdd | Zasilanie +5 V. |
3 | Vo | Regulacja kontrastu. |
4 | RS | Sygnał wyboru rejestru (wysoki / niski). |
5 | R/W | Sygnał odczytu / zapisu (wysoki / niski). |
6 | E | Sygnał włączenia (wysoki / niski). |
7-14 | DB0-DB7 | Linia danych dla 4 i 8 bitowego trybu. |
Specyfikacja wyświetlacza Pololu 356
- Wyświetlacz 2x8 znaków
- Wyświetlacz LCD
- Napięcie zasilania: 5 V
- Podświetlanie: zielone
- Kolor znaków: czarny
- Sterownik zgodny z HD44780
- Wymiary wyświetlacza: 30 x 14 mm
- Wymiary modułu: 40 x 35 x 7 mm
- Masa: 12 g
