Opis produktu: Pasek LED RGB WS2812B - cyfrowy, adresowany - IP65 144 LED/m, 43 W/m, 5 V - 1 m

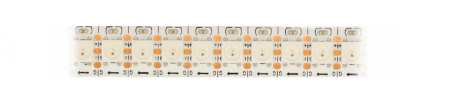

Indywidualnie adresowe diody LED RGB umieszczone w 1 metrowym pasku o gęstości 144 diody na metr. Każdy pixel może emitować barwę z 24-bitowej palety. Do obsługi modułu wystarczy jeden pin mikrokontrolera. (np. Arduino).
Diody ułożone są gęsto w odległości ok. 2 mm, dzięki temu jasność jest bardzo wysoka. Duża moc wymaga jednak wydajnego zasilacza. Układ jest zasilany napięciem 5 V, pobiera ok. 1,8 A na każdy metr (9 W). Łańcuch ma możliwość przecięcia po każdej diodzie.
Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5 V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno. Należy również zwrócić uwagę, że każda kolejna matryca będzie wymagała zwiększenia wydajności źródła zasilania.

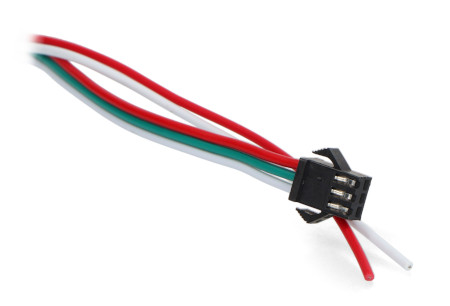

Podłączenie
Urządzenie posiada 3-pinowe złącze składające się z następujących wyprowadzeń:
- GND (przewód biały) - masa modułu
- 5 V (przewód czerwony) - napięcie zasilania, dla jednej matrycy należy podłączyć źródło o wydajności prądowej co najmniej 2 A na każdy metr łańcucha
- DIN (przewód zielony) - cyfrowy sygnał sterujący z mikrokontrolera
|
Produkt kompatybilny z Arduino i Raspberry Pi
|
Instalacja biblioteki Adafruit dla Arduino:
- Pobierz bibliotekę z serwisu GtitHub klikając przycisk Download ZIP
- Rozpakuj pobrany plik ZIP, wynikiem powinien być folder zawierający pliki: Adafruit_NeoPixel.cpp, Adafruit_NeoPixel.h oraz inne podfoldery
- Zmień nazwę folderu głównego na: Adafruit_NeoPixel
- Przenieś cały folder do katalogu zawierającego biblioteki Arduino, domyślnie powinien znajdować się pod ścieżką: /Dokumenty/Arduino/Libraries
- Uruchom ponownie środowisko Arduino, biblioteka pojawi się w Menu: Plik -> Przykłady
Pierwsze uruchomienie - przykład simple
- Uruchom program testowy wybierając w środowisku Arduino:
- Plik -> Przykłady -> Adafruit_Neopixel -> simple
- Wybierz pin, z którego będą kontrolowane diody. Domyślnie jest to pin 6:
- Linia 11 #define PIN 6
- Wybierz ilość pixeli jaka ma być kontrolowana. Domyślnie jest to 16:
-
- Linia 14 #define NUMPIXELS 16
- Wgraj program do Arduino. Pixele powinny załączać się po kolei do ilości, która została podana w linii 14.
- Jeśli chcesz zmienić kolor świecenia podaj inne wartości w funkcji:
- Linia 40 pixels.setPixelColor(i, pixels.Color(0,150,0))
W nawiasie podane są składowe RGB, maksymalna wartość każdej z nich to 255
- Linia 40 pixels.setPixelColor(i, pixels.Color(0,150,0))
- Zmiana szybkości zapalania poszczególnych pixeli jest możliwa poprzez edycję wartości:
- Linia 21 int delayval = 500;
Pasek LED WS2812B w połączeniu z Arduino Uno.
Specyfikacja
- Napięcie zasilania: 5 V
- Moc: max. 43 W/m
- Pobór prądu: 1,8 A na 1 metr łańcucha przy barwie białej
- Zastosowane diody: LED RGB SMD5050 WS2812b
- Adresowany piksel: 1 dioda LED RGB
- Odporność na warunki zewnętrzne: IP65 (silikonowa osłona)
- Szerokość taśmy: 10 mm
- Długość łańcucha: 1 m
