Opis produktu: LattePanda 3 Delta 864 - 8 GB RAM + 64 GB eMMC Intel Celeron N5105
LattePanda 3 Delta 864 jest kolejną odsłoną z tej serii. Minikomputer oparty został na czterordzeniowym procesorze Intel 11 generacji - Celeron N5105 o taktowaniu od 2,0 GHz do 2,9 GHz wraz z układem graficznym Intel UHD Graphic o taktowaniu od 450 MHz do 800 MHz. Delta 864 posiada 8 GB pamięci RAM LPDDR4 o taktowaniu 2933 MHz oraz 64 GB pamięci eMMC v5.1. Koprocesor ATmega32U4 zgodny z Arduino Leonardo pozwala na programowanie w Arduino z wykorzystaniem licznych bibliotek. Wbudowany układ łączności bezprzewodowej pozwala na komunikację WiFi 6 2,4 GHz oraz 5 GHz, a także Bluetooth 5.2. Urządzenie wyposażone zostało w liczne interfejsy, takie jak USB 3,2, USB C, HDMI, DisplayPort, Ethernet Gigabit, a także moduł TPM 2.0. Minikomputer LattePanda współpracuje z systemami Linux oraz Windows.
Producent przygotował szczegółowy przewodnik użytkownika, który w znacznym stopniu ułatwia rozpoczęcie pracy z minikomputerem - sprawdź!

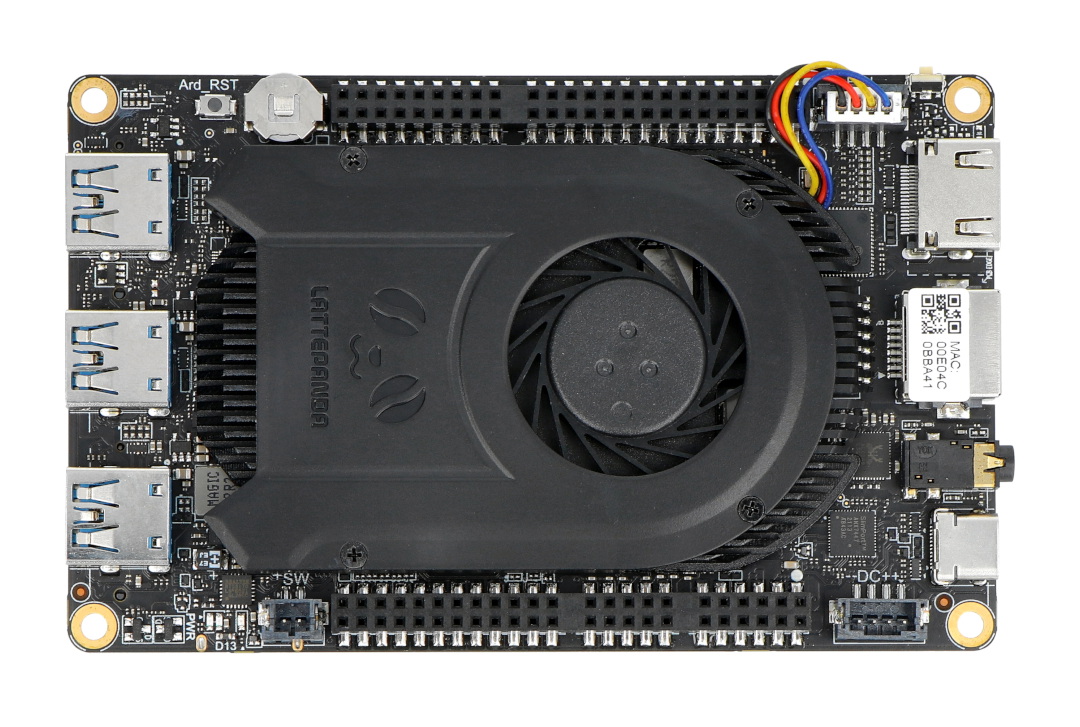

LattePanda 3 Delta 864 - 8 GB RAM + 64 GB eMMC Intel Celeron N5105.

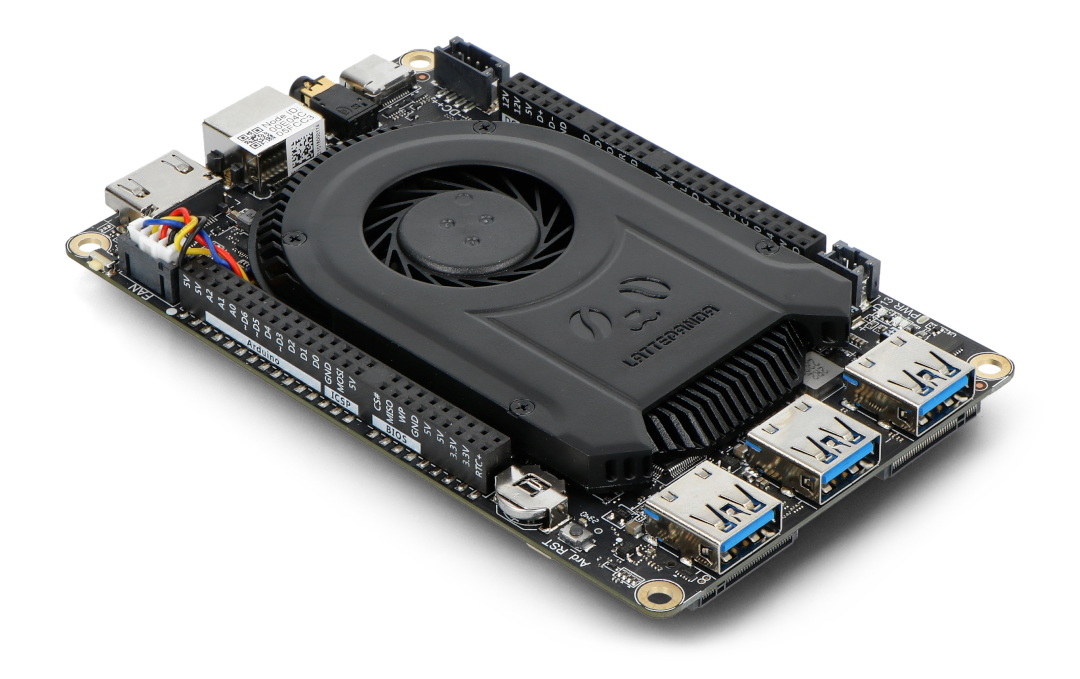

Złącza USB 3.2 w LattePanda 3 Delta 864.Główne cechy LattePanda 3 Delta 864
- Zwiększona wydajność procesora - oparty na czterordzeniowym procesorze 11 generacji N5105 i oferuje znacznie lepszą wydajność.
- Większa ilość RAM i eMMC - wyposażony w 8 GB pamięci RAM LPDDR4 oraz 64 GB pamięci eMMC, zapewnia wysoką wydajność i wielozadaniowość.
- Ultraszybka łączność - posiada układ zapewniający komunikację WiFi 6 oraz gigabitowy port Ethernet.
- Wyższa prędkość przesyłania danych - 1x USB 3.2 gen2, 2x USB 3.2 gen1 oraz 1x USB typu C zapewniają wysoką prędkość przesyłania danych, są do 10 razy szybsze niż USB 2.0.
- Dual 4K HDR oraz 3-kierunkowe wyjście wideo - HDMI, DisplayPort przez USB-C oraz eDP dla doskonałej elastyczności.
- Bogate interfejsy IO oraz koprocesor Arduino ATmega32U4 - kompatybilny z ponad 200 czujnikami i elementami wykonawczymi.
- Obsługuje systemy Windows 10 oraz Windows 11, a także systemy Linux.
W ofercie naszego sklepu dostępna jest również wersja z aktywowanym systemem Windows 10 Enterprise.

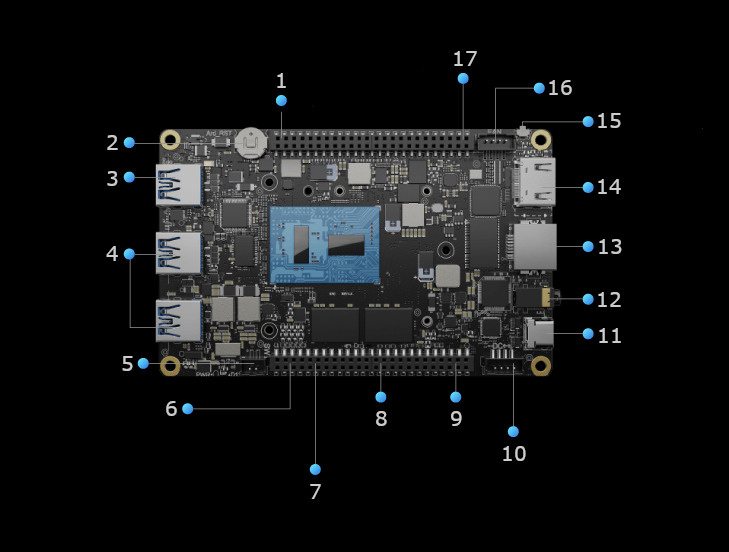

Rozkład elementów na płytce LattePanda 3 Delta
- Wyprowadzenia GPIO
- RTC
- USB 3.2 Gen2
- 2x USB 3.2 Gen1
- Przełącznik systemu - pin
- Sterowanie systemem oraz pin sygnalizacyjny
- 2-kanałowe wyjście audio
- RS232
- USB 2.0 na złączach pinowych
- Port zasilania DC 12 V
- USB typu C - wyświetlacz, Hub, zasilanie PD
- Złącze słuchawkowe jack
- Gigabit Ethernet
- HDMI 2.0b
- Przełącznik systemu - przycisk
- Złącze wentylatora z regulowaną prędkością
- Wyprowadzenia Arduino
Rozkład elementów na płytce.

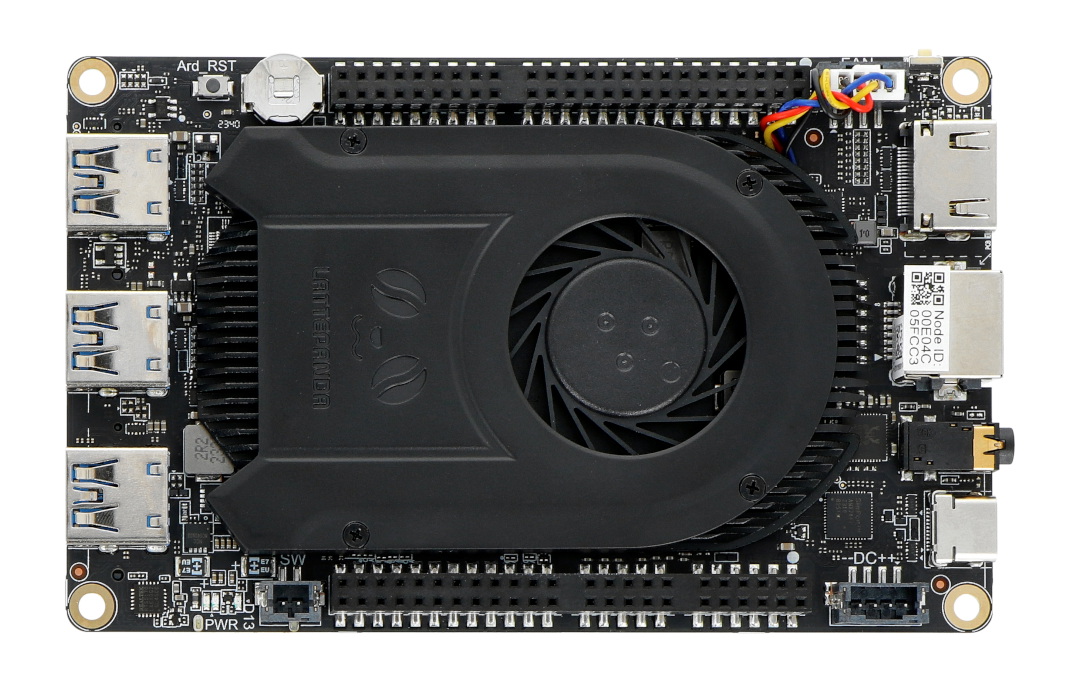

Minikomputer z wbudowanym chłodzeniem aktywnym.Co jest potrzebne do uruchomienia LattePanda?
- Zasilacz - dedykowany zasilacz 45 W znajduje się w zestawie
- Przewód HDMI - w celu podłączenia monitora do minikomputera
- Klawiatura i mysz - do sterowania i wprowadzania danych do urządzenia
- System operacyjny, np. Windows 10, Windows 11 lub Linux
Pierwsze uruchomienie LattePanda Delta
Minikomputer LattePanda 3 Delta 864 posiada wbudowaną pamięć eMMC o pojemności 64 GB, na której może być zainstalowany system operacyjny. Uruchomienie urządzenia jest wyjątkowo proste, wystarczy postępować zgodnie z poniższą instrukcją. Więcej informacji na ten temat znajduje się w przewodniku użytkownika.
- Podłącz antenę WiFi do gniazda
- Podłącz przewód HDMI do monitora
- Podłącz myszkę i klawiaturę
- Następnie podłącz zasilanie do portu USB typu C wykorzystując dołączony do zestawu zasilacz
- Wciśnij i przytrzymaj przycisk zasilania przez ok. 1 sekundę. Zaświeci się wbudowana niebieska dioda LED i system operacyjny zostanie uruchomiony. Domyślnym systemem jest Windows 10.
Komunikacja minikomputera LattePanda Delta
LattePanda 3 Delta wyposażony został w podstawowe interfejsy komunikacyjne, które są często spotykane w komputerach biurowych klasy PC. Do dyspozycji użytkownika oddane są:
- Cztery złącza: 2x USB 3.2 gen1 typu A, 1x USB 3.2 gen2 typu A, USB typu C
- Gniazdo Ethernet Gigabit, za pomocą którego można przesyłać dane poprzez sieć Ethernet z prędkością do 1000 Mb/s
- Dwuzakresowy moduł WiFi 6 - umożliwia komunikację z siecią bezprzewodową 802.11 ac
- Moduł Bluetooth 5.2 - pozwala na przesył danych za pośrednictwem popularnego interfejsu
- GPIO - wyjścia/wejścia ogólnego przeznaczenia, które mogą służyć do obsługi wielu urządzeń peryferyjnych, m.in.: diod LED, przycisków czy sterowników silników.

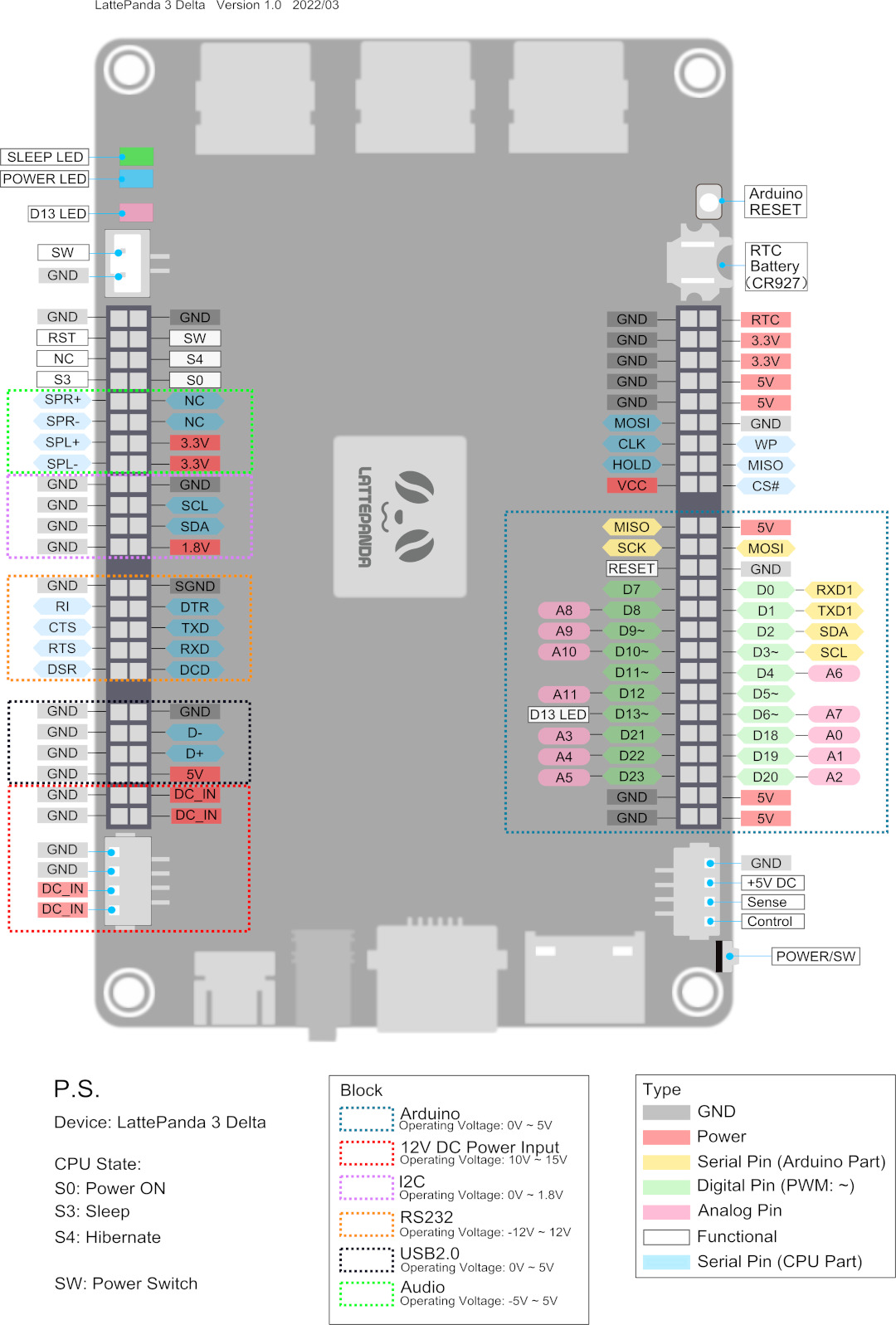

Wyprowadzenia minikomputera LattePanda 3 Delta 864.
Specyfikacja i porównanie LattePanda Delta
| Podstawowe informacje | ||
|---|---|---|
 |
 |
|
| Model | LattePanda 3 Delta 864 | LattePanda Delta 432 |
| Specyfikacja techniczna | ||
| Procesor chipset | Intel Celeron N5105 | Intel Celeron N4100 |
| Ilość rdzeni | 4 (Quad Core) | 4 (Quad Core) |
| Systemy operacyjne | Windows Linux Do samodzielnego instalowania |
Windows Linux Do samodzielnego instalowania |
| Taktowanie | od 2,0 GHz do 2,9 GHz | 2,4 GHz |
| Pamięć RAM | 8 GB LPDDR4 | 4 GB LPDDR4 |
| Pamięć eMMC | 64 GB (wbudowana) | 32 GB (wbudowana) |
| Koprocesor | Atmega32u4 zgodny z Arduino Leonardo obsługuje GPIO |
Atmega32u4 zgodny z Arduino Leonardo obsługuje GPIO |
| Grafika | Intel UHD Graphic 450 - 800 MHz |
Intel UHD Graphics 600 200 - 700 MHz |
| Gniazdo GPIO | 2x złącze 2x24-pin żeńskie | 2 x złącze 2x25-pin żeńskie |
| Ilość GPIO | 2 x 48 | 2 x 50 |
| Wymiary płytki | 125 x 78 x 16 mm | 115 x 78 x 14 mm |
| Interfejsy | ||
| Interfejs USB |
2x USB 3.2 Gen1 - typ A |
3x USB 3.0 - typ A 1x USB 3.0 - typ C |
| Interfejs sieciowy | port Ethernet 10/100/1000 Mbps | port Ethernet 10/100/1000 Mbps |
| Interfejs WiFi | Dual Band 2,4 GHz i 5 GHz | Dual Band 2,4 GHz i 5 GHz 802.11 b/g/n/ac |
| Bluetooth | BLE 5.2 | BLE 5.0 |
| Wyświetlacz dotykowy | dedykowane gniazdo | dedykowane gniazdo |
| Wideo |
1x HDMI 2.0b - do 4096 x 2160 px @ 60 Hz HDR |
HDMI HD 4K eDP |
| Audio | złącze mikrofonu i słuchawek | HDMI + audio jack |
| Komunikacja | 12x wejścia analogowe 23x cyfrowe I/O (7 PWM) 1x UARR 1x I2C 1x SPI 1x audio 1x RS232 4-pin 1x złącze wentylatora 1x 4-pinowe złącze (zasilanie i przełącznik) 1x M.2 B key - moduł 4G / 5G, SATA SSD 1x M.2 M Key - NVMe SSD |
UART, I2C, I2S, GPIO, TTL, RTC |

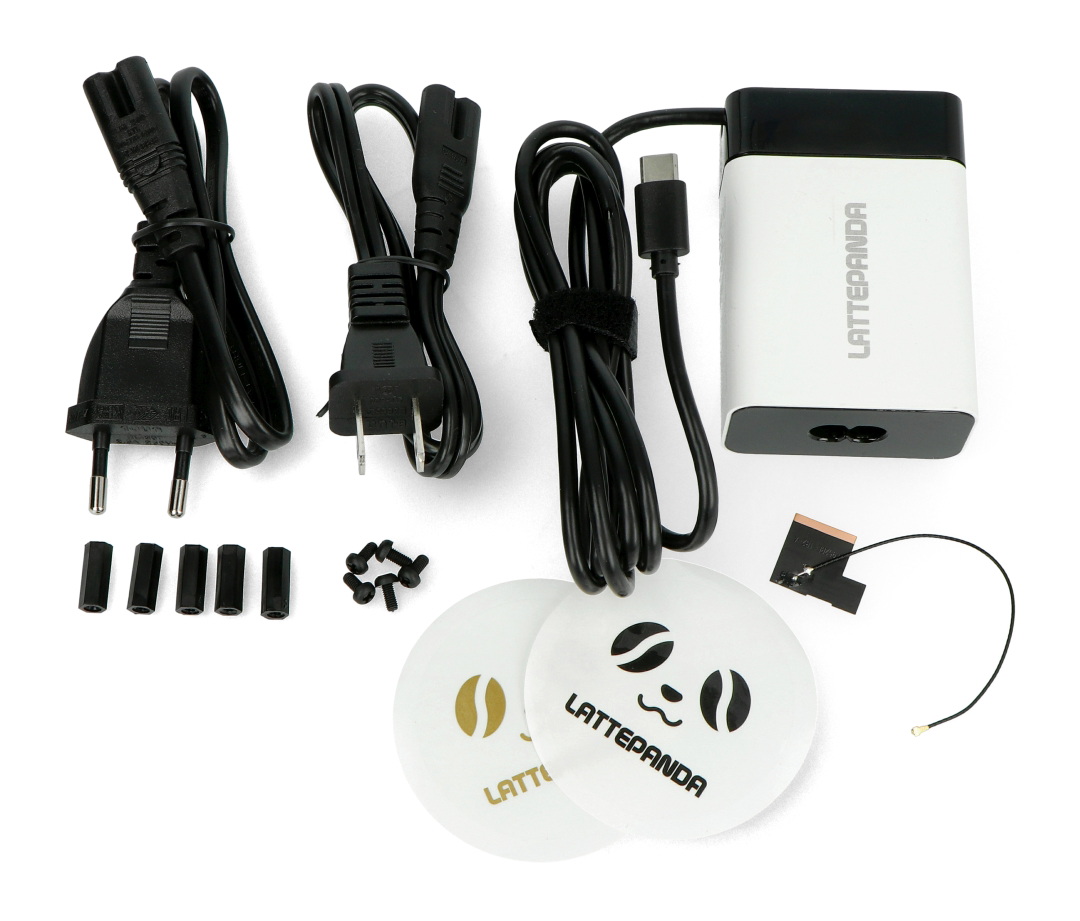

Zestaw zawiera moduł LattePanda Delta oraz niezbędne akcesoria.
Zawartość zestawu
- LattePanda 3 Delta 864
- Aktywny wentylator chłodzący (wbudowany)
- Zasilacz PD 45 W (ze standardowym przewodem zasilającym UE i USA)
- Antena dwuzakresowa
- Bateria RTC (wbudowana)
- Elementy montażowe: dystanse i śrubki
- Instrukcja obsługi
