Opis produktu: AX7020 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z020
ALINX AX7020 to rozbudowana platforma deweloperska wyposażona w układ AMD Zynq 7000 SoC XC7Z020-2CLG400I. Łączy ona możliwości programowalnej logiki FPGA z dwurdzeniowym procesorem ARM Cortex-A9, umożliwiając jednoczesną realizację oprogramowania sterującego i szybkich operacji sprzętowych. Takie rozwiązanie pozwala tworzyć wydajne systemy wbudowane, które wymagają przetwarzania równoległego, małych opóźnień i obsługi wielu interfejsów. Płytka została wyposażona w 1 GB pamięci DDR3 SDRAM, pamięć QSPI Flash, interfejs Gigabit Ethernet, HDMI, USB, microSD, UART oraz JTAG. Dwa 40-pinowe złącza rozszerzeń umożliwiają podłączanie kamer, ekranów TFT, szybkich przetworników oraz innych modułów peryferyjnych. AX7020 może być stosowana w automatyce przemysłowej, systemach komunikacyjnych, przetwarzaniu obrazu, aparaturze pomiarowej i prototypach urządzeń medycznych.

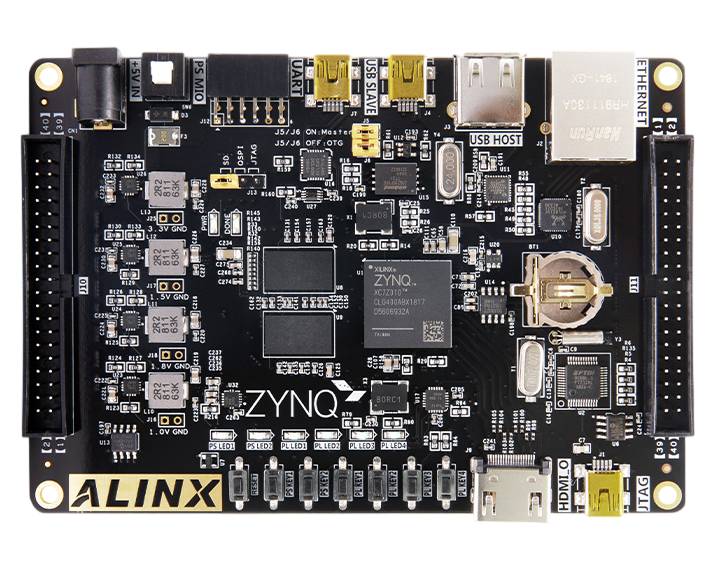

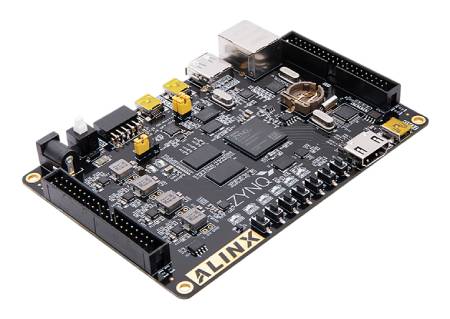

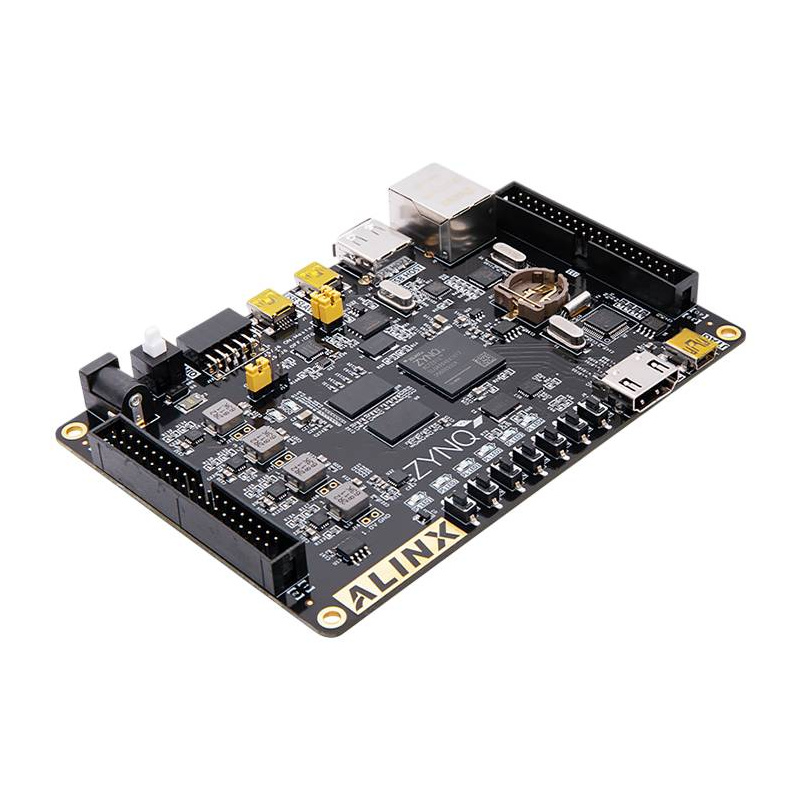

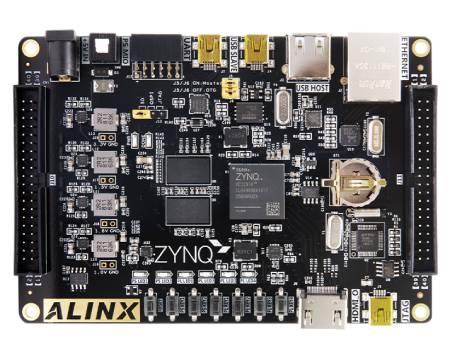

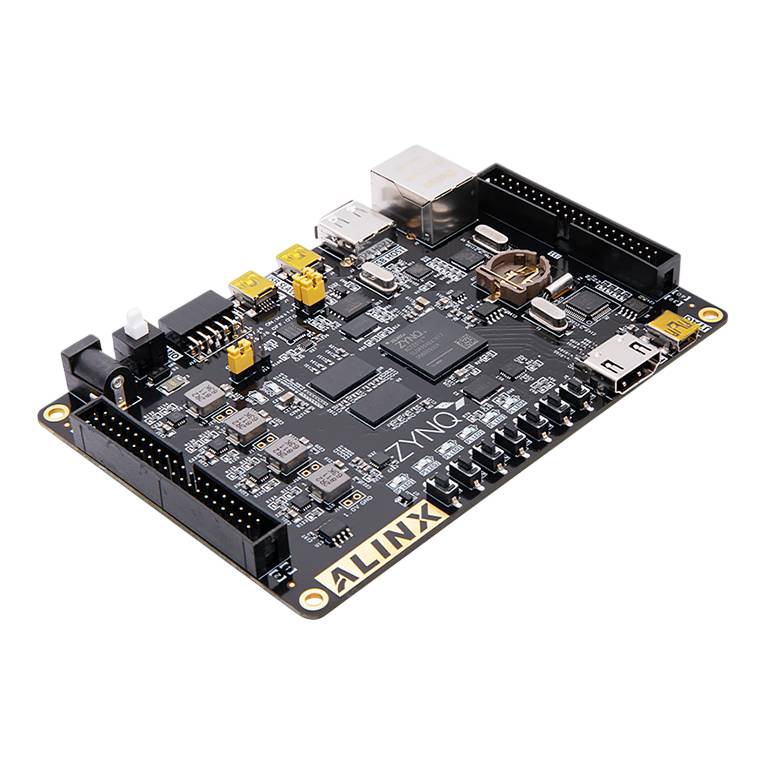

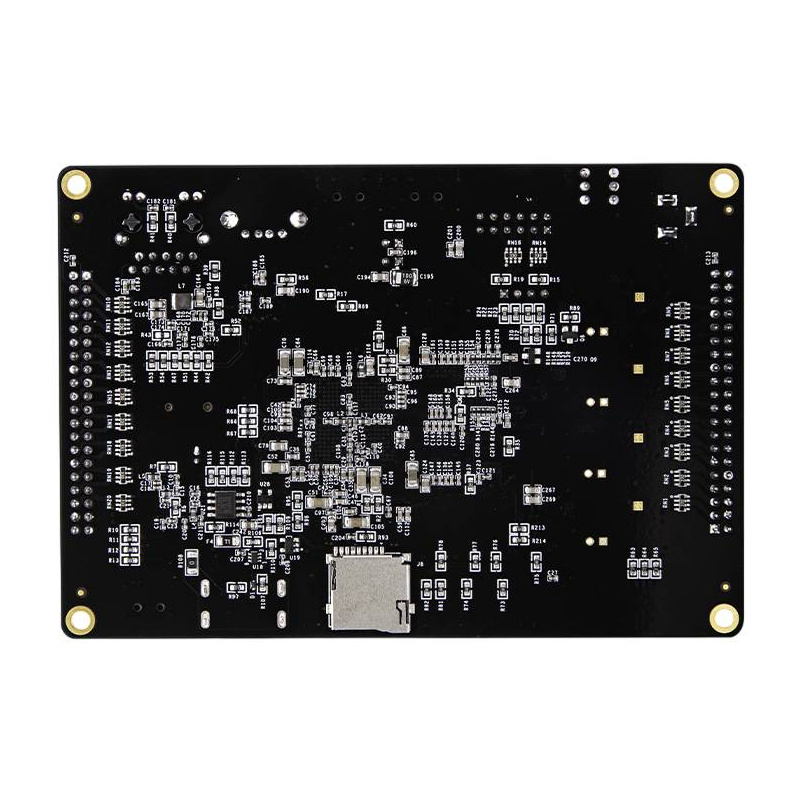

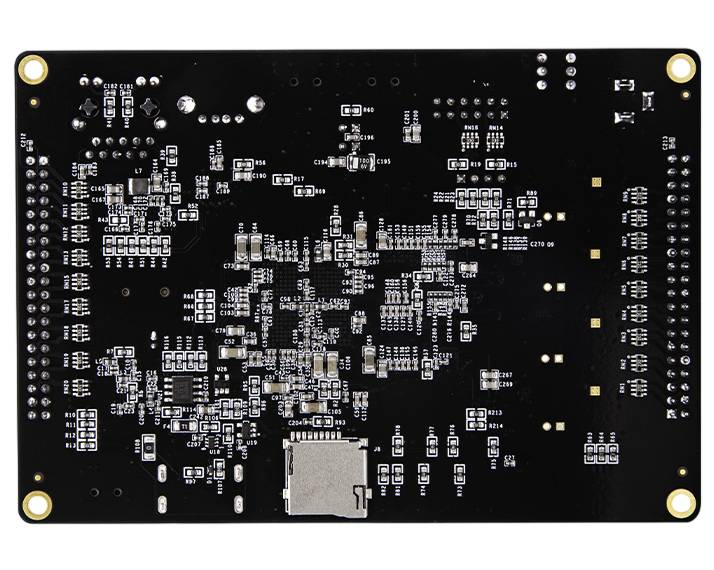

AX7020 - płytka rozwojowa - AMD Zynq 7000 SoC XC7Z020.
ALINX AX7020 może być wykorzystywana jako platforma prototypowa, edukacyjna lub baza zaawansowanego urządzenia docelowego.
Główne cechy płytki AX7020
- AMD Zynq 7000 SoC XC7Z020: połączenie dwurdzeniowego procesora ARM Cortex-A9 i programowalnej logiki FPGA
- Taktowanie procesora do 767 MHz: umożliwia obsługę rozbudowanych aplikacji, systemów operacyjnych i interfejsów komunikacyjnych
- 1 GB pamięci DDR3 SDRAM: szybka pamięć operacyjna podłączona do części procesorowej PS za pomocą 32-bitowej magistrali
- 32 MB pamięci QSPI Flash: miejsce na bootloader, konfigurację systemu i dane użytkownika
- Gigabit Ethernet: szybka komunikacja sieciowa w projektach przemysłowych i telekomunikacyjnych
- Interfejs HDMI: możliwość realizacji wejścia lub wyjścia cyfrowego obrazu, zależnie od konfiguracji projektu
- USB Host i USB Slave: obsługa urządzeń peryferyjnych oraz komunikacji z komputerem
- USB UART: wygodna komunikacja szeregowa, konfiguracja i diagnostyka systemu
- Gniazdo microSD: uruchamianie systemu operacyjnego i przechowywanie plików
- Interfejs JTAG: programowanie i debugowanie części procesorowej oraz programowalnej
- Dwa 40-pinowe porty rozszerzeń: po 34 linie IO do współpracy z modułami zewnętrznymi
- Zegar czasu rzeczywistego DS1302: obsługa daty i czasu w aplikacjach użytkownika
- Diody LED i przyciski użytkownika: testowanie działania części PS i PL bez dodatkowych elementów
- Pojedyncze zasilanie 5 V: proste podłączenie platformy do odpowiedniego źródła zasilania
Elementy i złącza na płytce rozwojowej AX7020

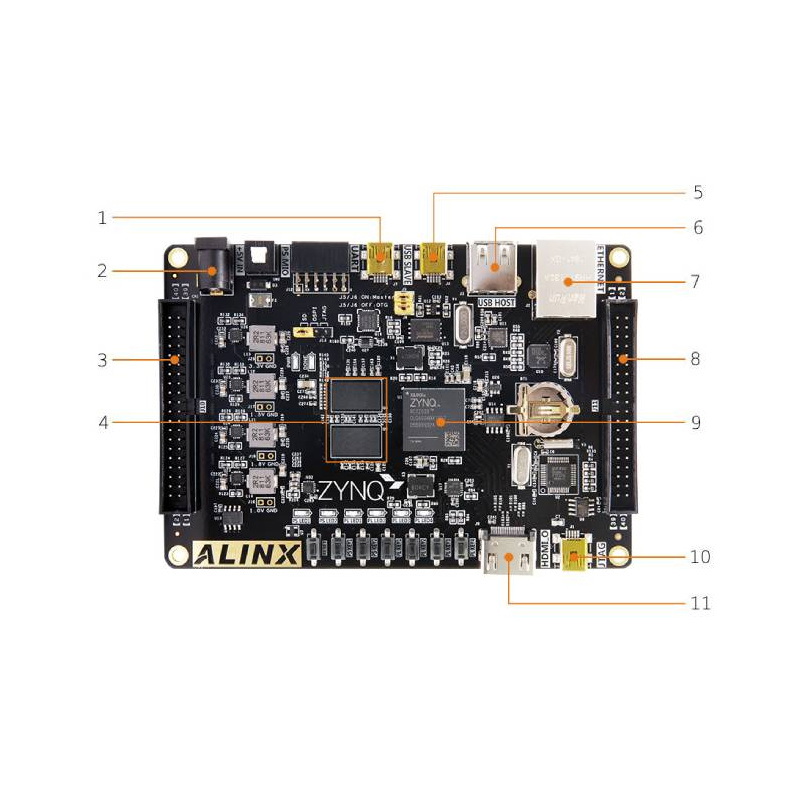

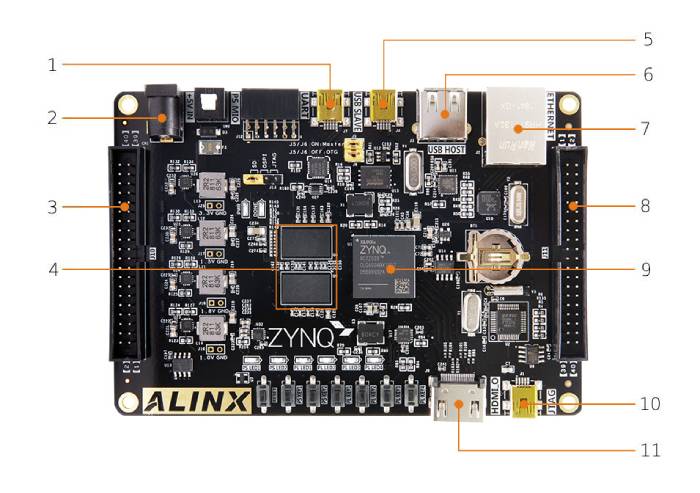

Najważniejsze elementy płytki zostały rozmieszczone w sposób zapewniający łatwy dostęp podczas prototypowania i testowania projektu. Możesz bezpośrednio korzystać z interfejsów komunikacyjnych, pamięci, złączy rozszerzeń oraz portów programowania. Zgodnie z grafiką na płytce znajdują się następujące elementy:
- Interfejs USB UART
- Wejście zasilania
- 40-pinowy port rozszerzeń
- 1 GB pamięci DDR3
- USB Slave
- USB Host
- Gigabit Ethernet
- Układ XC7Z020
- 40-pinowy port rozszerzeń
- JTAG
- Wyjście HDMI

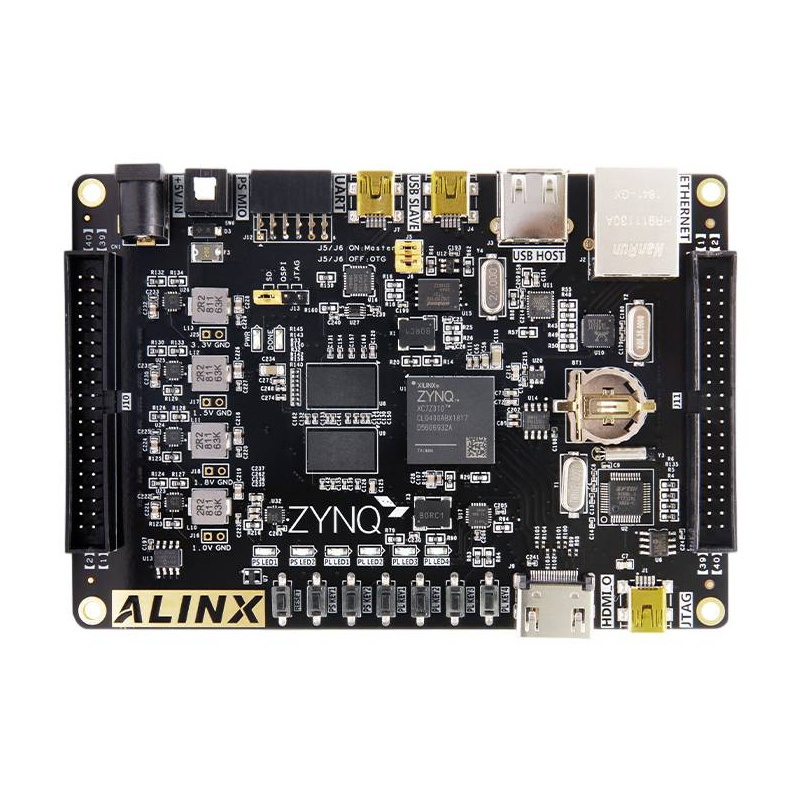

Rozmieszczenie elementów na płytce.
Połączenie procesora ARM, programowalnej logiki FPGA i licznych interfejsów pozwala realizować projekty wymagające szybkiego przetwarzania danych i jednoczesnej obsługi wielu urządzeń.
AMD Zynq 7000 SoC XC7Z020 - procesor ARM i logika FPGA
Sercem płytki AX7020 jest AMD Zynq 7000 SoC XC7Z020, który integruje system procesorowy PS oraz programowalną logikę PL w jednej obudowie. Część procesorowa zawiera dwa rdzenie ARM Cortex-A9 i odpowiada za wykonywanie oprogramowania, obsługę pamięci oraz zarządzanie interfejsami komunikacyjnymi. Pozwala to wykorzystywać platformę podobnie jak wydajny komputer jednopłytkowy przeznaczony do pracy w systemach wbudowanych. Programowalna część PL bazuje na architekturze FPGA z rodziny Artix-7, wykonanej w technologii 28 nm. Możesz tworzyć w niej własne bloki cyfrowe, kontrolery, interfejsy i akceleratory sprzętowe działające równolegle. Połączenie procesora ARM i FPGA pozwala przenosić najbardziej wymagające czasowo zadania do logiki sprzętowej, pozostawiając warstwie programowej obsługę sterowania, komunikacji i interfejsu użytkownika.
| Specyfikacja techniczna AX7020 | |
|---|---|
| Układ główny | AMD Zynq 7000 SoC XC7Z020 |
| Wariant układu | XC7Z020-2CLG400I |
| Procesor | dwurdzeniowy ARM Cortex-A9 |
| Częstotliwość taktowania procesora | do 767 MHz |
| Programowalna logika | FPGA z rodziny Artix-7, technologia 28 nm |
| Pamięć RAM | 1 GB DDR3 SDRAM, magistrala 32-bitowa |
| Pamięć nieulotna | 32 MB QSPI Flash |
| Pamięć EEPROM | 2 x 256 B 24LC04 |
| Interfejs sieciowy | 1 x Gigabit Ethernet |
| Interfejs obrazu | 1 x HDMI konfigurowany jako wejście lub wyjście |
| Interfejs USB Host | 1 x USB Host typu A |
| Interfejs USB Slave | 1 x USB Slave |
| Interfejs szeregowy | 1 x USB UART w części PS |
| Interfejs programowania | 1 x JTAG |
| Gniazdo karty pamięci | 1 x microSD |
| Porty rozszerzeń PL | 2 x 40 pinów, raster 2,54 mm, po 34 linie IO |
| Złącze rozszerzeń PS | 1 x 12-pinowe PMOD |
| Zegar czasu rzeczywistego | DS1302 |
| Diody użytkownika | 2 x PS LED oraz 4 x PL LED |
| Przyciski użytkownika | 2 x PS KEY oraz 4 x PL KEY |
| Zasilanie | 5 V |
| Wymiary | 130 x 90 mm |
