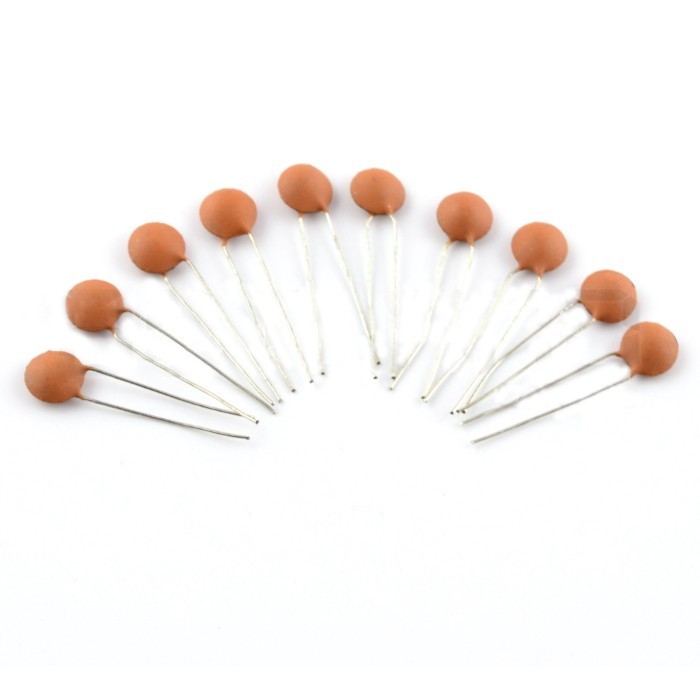

Opis produktu: Kondensator ceramiczny 22 pF / 50 V THT - 10 szt.
Kondensator ceramiczny przewlekany 22 pF / 50 V. Cena za 10 sztuk.
Jak zbudowany jest kondensator ceramiczny?
W kondensatorze ceramicznym, wykorzystuje się dielektryk stały w postaci ceramicznego dysku, do którego obojga powierzchni są podłączone elektrody stanowiące wyprowadzenia kondensatora. Całość jest umieszczona w warstwie ochronnej wykonanej z tworzywa sztucznego. W odróżnieniu od większości kondensatorów elektrolitycznych, kondensator ceramiczny jest elementem bipolarnym, w związku z czym nie ma różnicy w działaniu układu w odniesieniu do jego sposobu podłączenia w nim.
Kondensator ceramiczny 22pF/50V do montażu THT w układach mikroprocesorowych
Mikrokontrolery są układami, które bardzo często posiadają w swojej strukturze umieszczony wewnętrzny oscylator RC, który dostarcza układowi sygnał taktujący o stałej częstotliwości, którego wartość możemy zmniejszyć, konfigurując wewnętrzny timer umożliwiający podział częstotliwości sygnału taktującego. Jeśli jednak wymagane jest, aby rdzeń mikrokontrolera pracował szybciej, musimy dostarczyć sygnał taktujący z zewnętrznego źródła, tj. z rezonatora kwarcowego. Aby rezonator kwarcowy działał prawidłowo, należy pomiędzy jego wyprowadzenia a masę podłączyć kondensatory, które stanowią pojemność obciążenia. Przykładowo, dla rezonatora kwarcowego HC49 o częstotliwości 16MHz, zalecana maksymalna pojemność kondensatorów obciążenia wynosi 22pF. Dobierając kondensator pod naszą aplikację z rezonatorem kwarcowym, należy także mieć na uwadze pojemności wynikające ze sposobu prowadzenia ścieżek na płytce PCB.
Specyfikacja kondensatora
- Pojemność: 22 pF
- Maksymalne napięcie: 50 V
- Obudowa: THT - przewlekana
- Raster wyprowadzeń: 2,54 mm
| Elementy sprzedawane w pakiecie po 10 sztuk w osobnych, podpisanych opakowaniach. |
