Opis produktu: LattePanda Mu Lite Carrier Board - płytka bazowa do modułu LattePanda Mu - DFRobot DFR1142
Lite Carrier Board to uniwersalna płyta rozszerzeń, która wraz z modułem obliczeniowym LattePanda Mu tworzy kompletną platformę deweloperską, porównywalną z komputerem jednopłytkowym. Dzięki zintegrowanym złączom, takim jak USB 3.2 (10 Gb/s), HDMI 2.0, Gigabit Ethernet, M.2 (M i E Key) oraz slot PCIe 3.0 x4, umożliwia łatwą rozbudowę systemu oraz szybkie testowanie różnych konfiguracji sprzętowych. Kompaktowy format 3,5'' i szeroki zakres zasilania (od 12 V do 20 V) pozwalają na użycie płyty m.in. w systemach zasilanych z pakietów Li-Ion 4S. Płytka została zaprojektowana z myślą o maksymalnej funkcjonalności - oferuje nie tylko interfejsy do komunikacji, ale również złącza dla chłodzenia aktywnego, RTC oraz magistral I2C i UART w standardzie Gravity. Zaprojektowana jako rozwiązanie typu open source, posiada udostępnione pliki schematów i PCB (KiCad), dzięki czemu może być z łatwością dostosowana do własnych projektów. Idealna do zastosowań w systemach wbudowanych, robotyce, automatyce przemysłowej oraz szybkiego prototypowania.

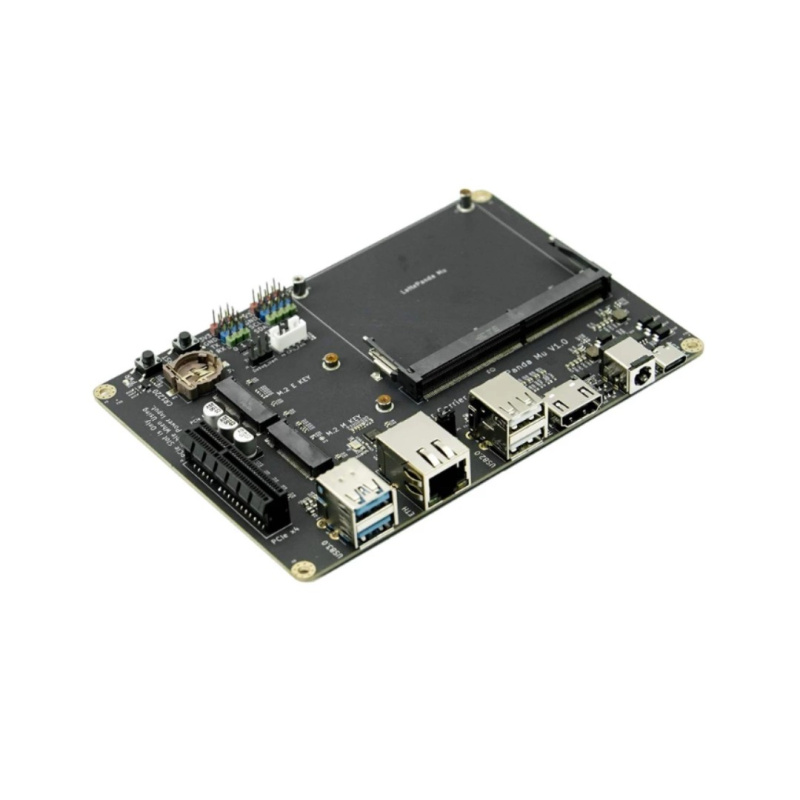

LattePanda Mu Lite Carrier Board - płytka bazowa do modułu LattePanda Mu - DFRobot DFR1142.
Zestaw nie zawiera modułu LattePanda Mu, można go nabyć osobno. Sprawdź - LattePanda Mu x86 - 8GB RAM + 64GB eMMC Intel N100.
LattePanda Lite Carrier Board zawiera najczęściej używane interfejsy, takie jak USB 3.0, Ethernet, PCIe 3.0, M.2 M Key, M.2 E Key, HDMI i inne.
Główne cechy płytki LattePanda Mu Lite Carrier Board
- Kompatybilność z LattePanda Mu: wymaga podłączenia modułu obliczeniowego
- Wielofunkcyjność: obsługa USB 3.2, HDMI, Ethernet, PCIe, M.2
- Napięcie zasilania od 12 V do 20 V: możliwa praca z pakietami Li-Ion 4S bez dodatkowych przetwornic
- Slot PCIe 3.0 x4: obsługuje rozbudowę o GPU, karty sieciowe, dźwiękowe (przy zasilaniu 12 V)
- Dwa sloty M.2: M Key i E Key umożliwiają instalację SSD i kart WiFi
- Wyprowadzenia I2C, UART i RTC: złącza Gravity 4-pin
- Format płyty 3,5'': łatwa integracja z obudowami przemysłowymi
- Projekt open source: dostępne schematy i pliki PCB
Uwaga!
Przed podłączeniem lub odłączeniem LattePanda Mu, przewodów lub wewnętrznych interfejsów należy koniecznie odłączyć zasilanie.

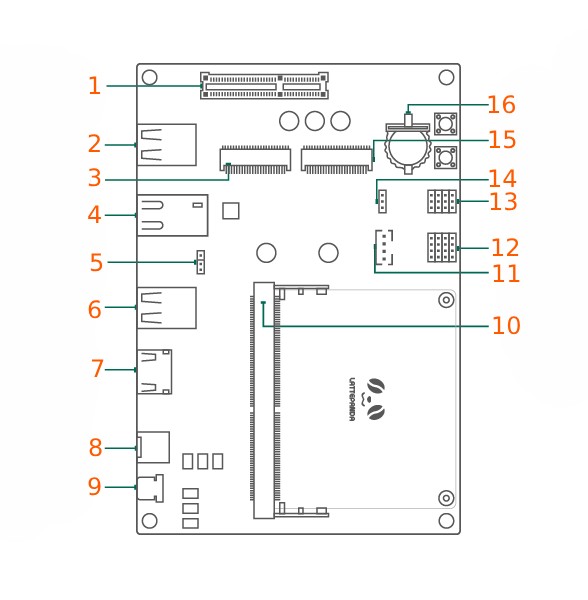

Opis wyprowadzeń na płytce
- Gniazdo PCIe 3.0 x4 - umożliwia podłączenie zewnętrznych kart PCIe, takich jak karty graficzne, sieciowe lub dźwiękowe (aktywne tylko przy zasilaniu 12 V przez gniazdo DC 5,5 / 2,5 mm)
- USB 3.2 Gen1 (10 Gb/s) x2 - dwa porty USB obsługujące transfer danych z prędkościami 5 Gb/s i 10 Gb/s
- Złącze M.2 M Key (2230) - obsługuje dyski SSD NVMe, sygnał PCIe 3.0 x1
- Gigabit Ethernet - oparty na kontrolerze Realtek RTL8111
- Zworka trybu zasilania - umożliwia przełączanie pomiędzy trybami zasilania
- USB 2.0 x2 - dwa standardowe porty USB 2.0
- HDMI 2.0 - wyjście wideo obsługujące rozdzielczość do 4K, przepustowość sygnału TMDS do 600 MHz
- Gniazdo zasilania DC 5,5 / 2,5 mm - wejście zasilające wspierające szeroki zakres napięcia od 12 V do 20 V
- USB typu C - służy wyłącznie do zasilania, obsługuje negocjację zasilania w standardzie USB PD 15 V
- Gniazdo LattePanda Mu - przeznaczone do instalacji modułu obliczeniowego LattePanda Mu
- CPU FAN - złącze wentylatora 5 V, umożliwia podłączenie aktywnego chłodzenia procesora
- Gravity I2C - interfejs I2C 4-pinowy, poziom logiczny 3,3 V, do podłączania czujników i urządzeń I2C
- Gravity UART - interfejs UART 4-pinowy, poziom logiczny 3,3 V, przeznaczony do podłączania peryferiów szeregowych
- SIO_UART - port UART o poziomie logicznym 3,3 V, może służyć jako konsola szeregowa
- Złącze M.2 E Key (2230) - przeznaczone do kart WLAN, obsługuje sygnały PCIe 3.0 x1 oraz USB 2.0

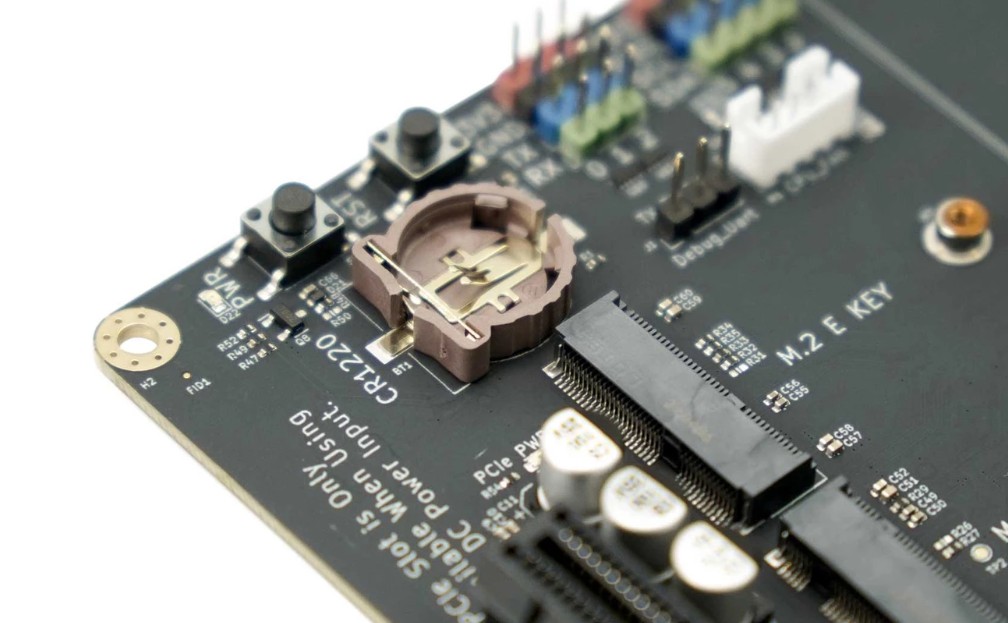

- Gniazdo baterii RTC - umożliwia instalację baterii CR1220 3 V do podtrzymania zegara czasu rzeczywistego

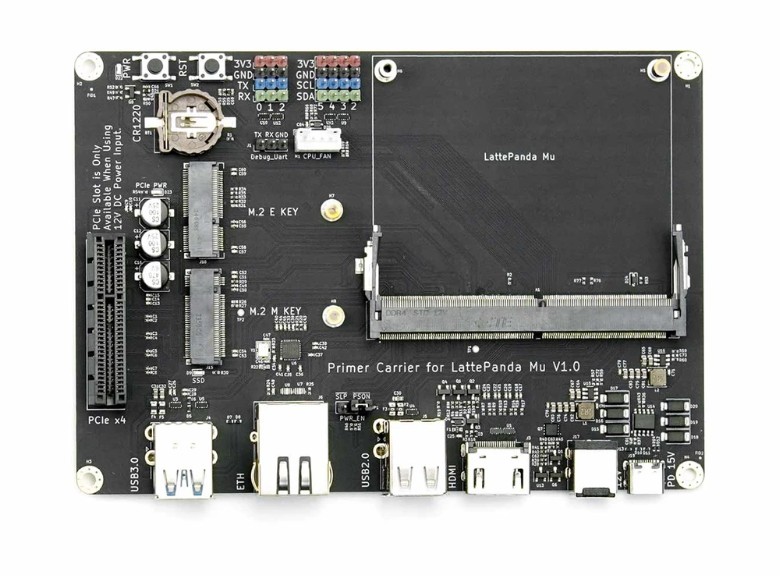

Opis wyprowadzeń płytki LattePanda Mu Lite Carrier Board.
Oprócz gniazda PCIe, płyta posiada także gniazda M.2 M Key 2230 i M.2 E Key 2230.
Zastosowania w praktyce
Płytka Lite Carrier Board to idealne rozwiązanie dla twórców systemów wbudowanych, którzy potrzebują kompaktowego i wydajnego środowiska rozwojowego. Znajdzie zastosowanie w projektach z zakresu:
- Komputerów edge AI
- Automatyki przemysłowej
- Urządzeń medycznych
- Systemów robotycznych i IoT
- Prototypowania sprzętu embedded
Specyfikacja techniczna LattePanda Mu Lite Carrier Board
- Zasilanie:
- USB typu C: 15 V / 3 A
- DC gniazdo 5,5 / 2,5 mm: od 12 V do 20 V / do 10 A
- Złącza wewnętrzne:
- PCIe 3.0 x4 (działa tylko przy zasilaniu 12 V DC)
- M.2 M Key 2230 (PCIe 3.0 x1)
- M.2 E Key 2230 (PCIe 3.0 x1 + USB 2.0)
- Gniazdo baterii RTC (CR1220)
- Złącze wentylatora CPU
- Gravity UART (4-pin)
- Gravity I2C (4-pin)

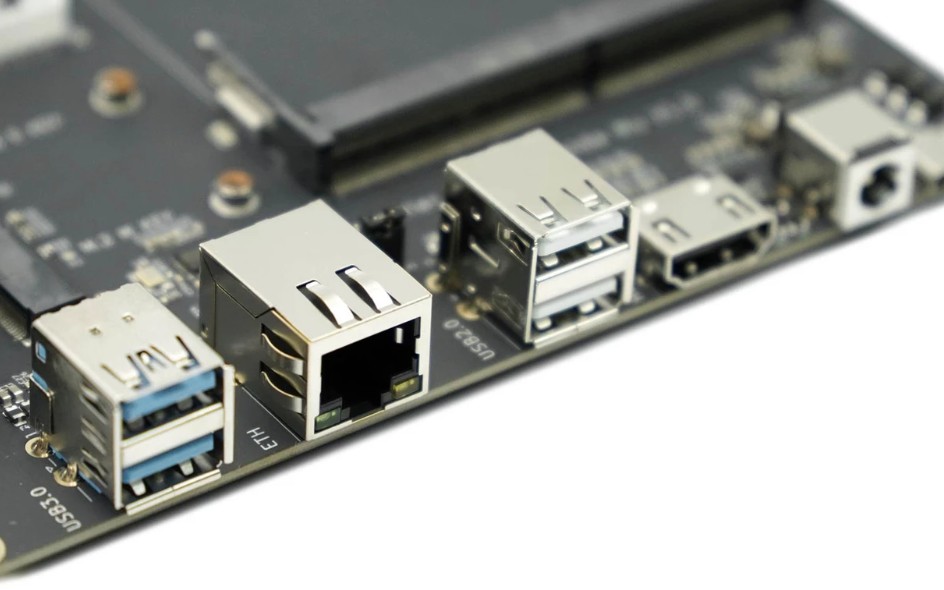

- Złącza zewnętrzne:
- 2x USB 3.2 Gen2 (10 Gb/s)
- 2x USB 2.0
- HDMI 2.0 - maks. rozdzielczość 4K
- Ethernet 1 Gb/s
- USB typu C (zasilanie)
- DC 5,5 / 2,5 mm (zasilanie)
- Projekt open source: pliki PCB dostępne w formacie KiCad 8.0+
- Wymiary: 146 x 102 mm (format 3,5'')
- Masa: około 70 g
Zawartość zestawu
- 1x Lite Carrier Board dla LattePanda Mu
- 1x Płytka montażowa z akrylu
- 1x Zestaw śrub montażowych
- 1x Bateria CR1220 (do RTC)

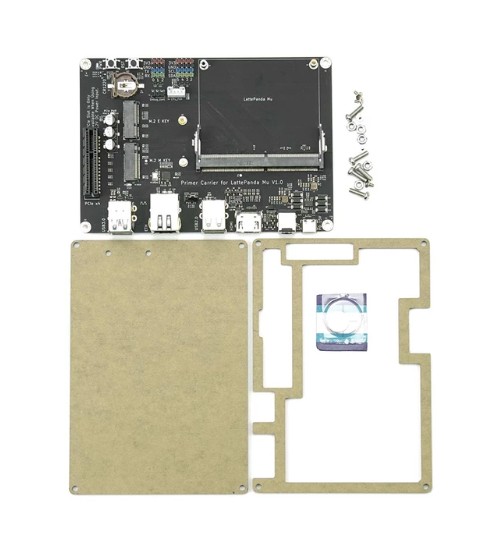

Elementy wchodzące w skład zestawu.
