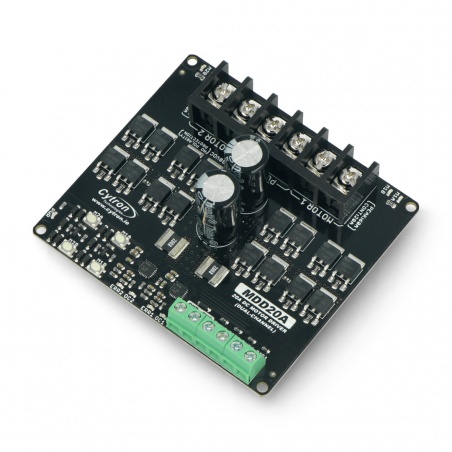

- zdjęcie 1

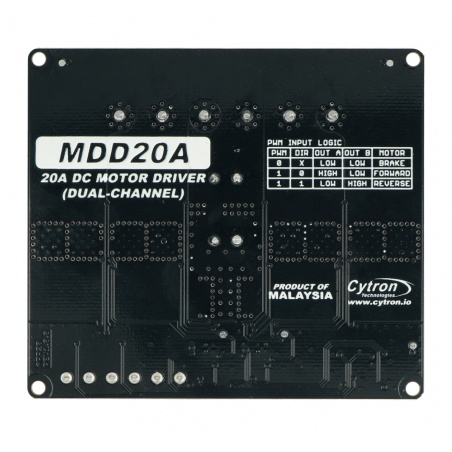

 - zdjęcie 2

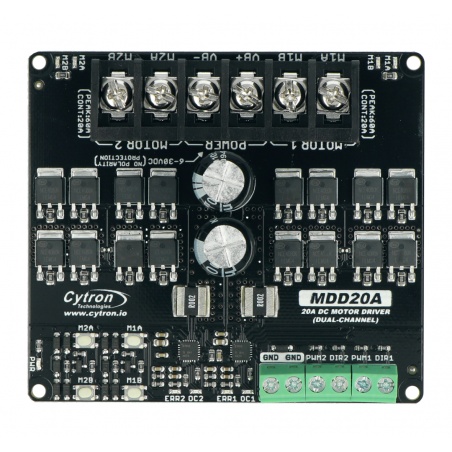

 - zdjęcie 3

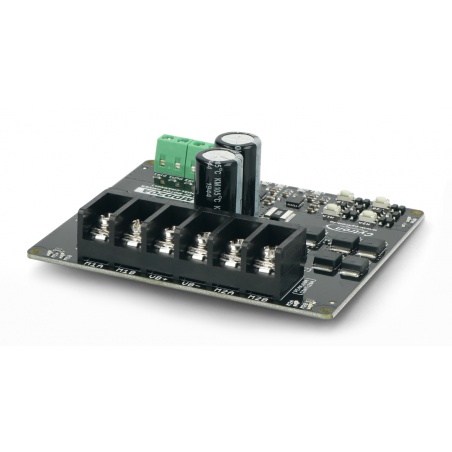

 - zdjęcie 4

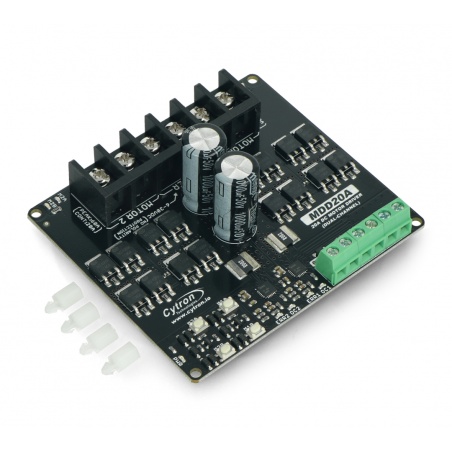

 - zdjęcie 5

Cytron MDD20A - dwukanałowy sterownik silników DC 30V/20A

Indeks: CTN-18881 EAN: 38515324
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Dwukanałowy sterownik silników DC. Napięcie zasilania mieści się w zakresie od 6 V do 30 V, maksymalny prąd na kanał wynosi 20 A przy pracy ciągłej i 60 A prądu chwilowego. Sterownik może pracować z napięciem logicznym 1,8 V; 3,3 V; 5 V oraz 12 V dzięki czemu jest kompatybilny z większością modułów takich jak Arduino, Raspberry Pi, sterownikami PLC itd.
147,70 zł
120,08 zł netto
Czas oczekiwania ok. 4-6 tyg.
Na zamówienie
30 dni na zwrot
Producent: Cytron

Opis produktu: Cytron MDD20A - dwukanałowy sterownik silników DC 30 V / 20 A

Dwukanałowy sterownik silników DC. Napięcie zasilania mieści się w zakresie od 6 V do 30 V, maksymalny prąd na kanał wynosi 20 A przy pracy ciągłej i 60 A prądu chwilowego. Sterownik może pracować z napięciem logicznym 1,8 V; 3,3 V; 5 V oraz 12 V dzięki czemu jest kompatybilny z większością modułów takich jak Arduino, Raspberry Pi, sterownikami PLC itd. Moduł posiada zabezpieczenie przed zbyt wysoką temperaturą, wyłącznik podnapięciowy oraz zabezpieczenie nadprądowe z aktywnym ograniczeniem. Sterownik wyposażony jest w przycisku do szybkiego testowania silników. Na płytce znajdują się diody LED sygnalizujące prace poszczególnych silników.

Moduł nie posiada zabezpieczenia przed odwrotną polaryzacją. W przypadku błędnego podłączenia zasilania, płytka ulegnie uszkodzeniu.

Dwukanałowy sterownik silników MDD20A

Dwukanałowy sterownik MDD20A.

Wyprowadzenia dwukanałowego sterownika silników

Wyprowadzenia modułu Cytron Maker Nano.

Wyprowadzenia dwukanałowego sterownika silników MDD20A

Sterownik wyposażony jest w 6 złącz śrubowych, z których odbiera informacje od mikrokontrolera o kierunku oraz prędkości obrotu silników oraz 6 złącz śrubowych, do których podłącza się silniki oraz zasilanie. Cytron MDD20A może być sterowany poprzez wejścia PWM. Napięcie logiki wynosi 1,8 V, 3,3 V, 5 V lub 12 V, jest kompatybilne z większością kontrolerów, takich jak ArduinoRaspberry Pi, PLC.

Produkt kompatybilny z Arduino

Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika.

Wyprowadzenia modułu MDD20A
Złącze silnika Opis Złącze sterownika Opis
M1 Output A Złącze pierwszego silnika, wyjście A. DIR 1 Kierunek obrotu silnika M1.
M1 Output B Złącze pierwszego silnika, wyjście B. PWM 1 Prędkość obrotu silnika M1.
VB+ Dodatnia elektroda - zasilanie modułu. DIR 2 Kierunek obrotu silnika M2.
VB- Ujemna elektroda - zasilanie modułu. PWM2 Prędkość obrotu silnika M2.
M2 Output A Złącze drugiego silnika, wyjście A. GND Masa układu.
M2 Output B Złącze drugiego silnika, wyjście B. GND Masa układu.

Tabela prawdy przedstawia w jaki sposób podawać sygnał na piny aby sterować silnikiem.

PWM DIR Output A Output B Sinik
Niski X (dowolny stan) Niski Niski Stoi
Wysoki Niski Wysoki Niski Ruch do przodu
Wysoki Wysoki Niski Wysoki Ruch do tyłu

Specyfikacja Cytron MDD20A - dwukanałowego sterownika silników DC 30 V / 20 A

  • Napięcie zasilania: od 6 V do 30 V
  • Napięcie części logicznej: 1,8 V, 3,3 V, 5 V, 12 V
  • Prąd na kanał: 20 A (chwilowy 60 A)
  • Ilość kanałów: 2
  • Częstotliwość sterowania prędkością PWM: do 20 kHz
  • Pełny mostek H NMOS zapewniający lepszą wydajność bez konieczności użycia radiatorów
  • 2 przyciski do szybkiego testowania
  • Wymiary: 88,9 x 78,7 mm
Sterownik silników MDD20A

Sterownik silników MDD20A.

Napięcie zasil. od 6.0 V
Napięcie zasil. do 30.0 V
Wydajność prąd 20.0 A
Ilość kanałów 2
