- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: BMI270 3-osiowy akcelerometr i żyroskop I2C - SparkFun SPX-17353
BMI270 to 3-osiowy akcelometr z żyroskopem, oparty na rozwiązaniach stosowanych w czujnikach Bosch Sensortec. Stanowi wysoce zintegrowany, energooszczędny IMU (Inertial Measurement Unit), będący jednym z typów układów nawigacji inercyjnej. BMI270 zawiera nie tylko wysokowydajny i czuły akcelerometr oraz żyroskop, ale także szereg inteligentnych, wbudowanych w układ funkcji przerwań wyzwalanych ruchem. Produkt wykorzystywany jest w projektach inteligentnych ubrań oraz AR / VR. Czujnik wyposażony jest w złącze Qwiic, które jest autorskim rozwiązaniem firmy SparkFun. Do komunikacji wykorzystuje magistralę I2C.
BMI270 jest produktem eksperymentalnym z serii SparX. To zaawansowane rozwiązania, które nie trafiają do nieregularnej produkcji. Powstają w bardzo małych ilościach. Są one testowane przez SparkFun, jednak nie posiadają jego wsparcia technicznego.
BMI270 3-osiowy akcelerometr i żyroskop I2C - SparkFun SPX-17353.

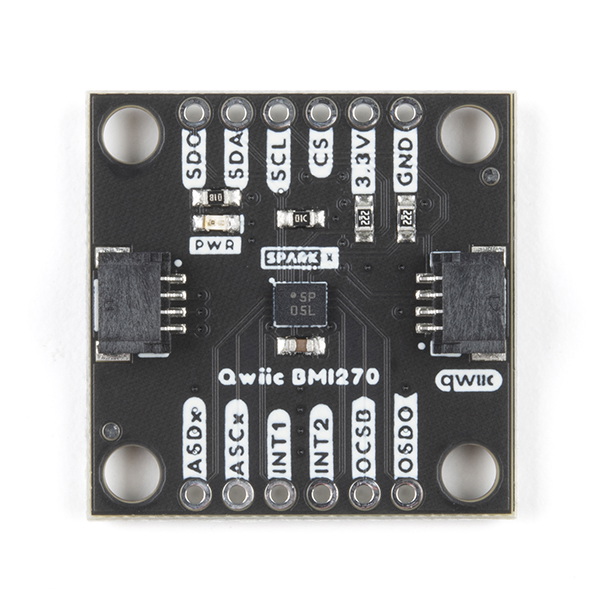

Rozkład elementów na płytce SparkFun SPX-17353.
Możliwe zastosowania żyroskopu
BMI270 jest bardzo często wykorzystywany w prototypowaniu tzw. inteligentnych ubrań oraz w projektach z zakresu rzeczywistości wirtualnej VR (virtual reality) oraz rzeczywistości rozszerzonej AR (augmented reality). Znajdzie zastosowanie zwłaszcza jako czujnik umożliwiający:
- Wykrywanie ruchu w zależności od jego intensywności
- Detekcję braku ruchu
- Zliczanie kroków
- Rozpoznawanie zmian aktywności
- Rozpoznawanie gestów wykonywanych przy pomocy nadgarstka (zazwyczaj w specjalnie zaprojektowanych opaskach)
Specyfikacja BMI270 3-osiowy akcelerometr i żyroskop
- Zasilanie: 1,8 V oraz 3,3 V
- Komunikacja: magistrala I2C
- Zakres pomiarowy 16 bitowego 3-osiowego akcelerometru: ±2 / ±4 / ±8 / ±16 g
- Zakres pomiarowy 16 bitowego 3-osiowego żyroskopu: ±125 / ±250 / ±500 / ±1000 / ±2000 dps
- Interfejs czujnika AUX 400 kHz z synchronizacją sprzętową
- Ultra niski pobór prądu
- Wyprowadzenie w postaci złącza Qwiic. Opcjonalnie istnieje możliwość wykorzystania pinów O/I (do samodzielnego wlutowania)
- Zlokalizowane z tyłu płytki zworki pozwalają na zmianę adresu urządzenia, usunięcie rezystorów podciągających magistrali I2C oraz diody informującej o zasilaniu

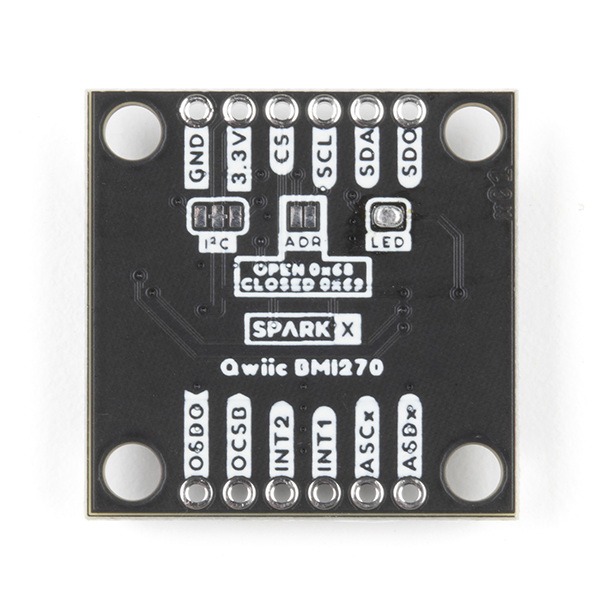

Widok tylnej części płytki SparkFun SPX-17353.
