Triak BTA140-800 800V/25A - THT

Indeks: UCC-00843 EAN: 5904422370794

Napięcie Vdrm: 800 V. Prąd It: 25 A. Prąd bramki Ig: 25 mA. Obudowa: TO220.

Triak BTA140-800 800V/25A - THT
4,90 zł
3,98 zł netto
Producent: OEM

Opis produktu: Triak BTA140-800 800 V / 25 A - THT

Napięcie Vdrm: 800 V. Prąd It: 25 A. Prąd bramki Ig: 25 mA. Obudowa: TO220.

Specyfikacja triaka BTA140-800 800 V / 25 A - THT

  • Napięcie Vdrm: maks. 800 V
  • Prąd It: maks. 25 A
  • Prąd bramki Ig: 35 mA
  • Szybkość narastania impulsu: 30 V/μs
  • Obudowa: TO220AB (DIP)

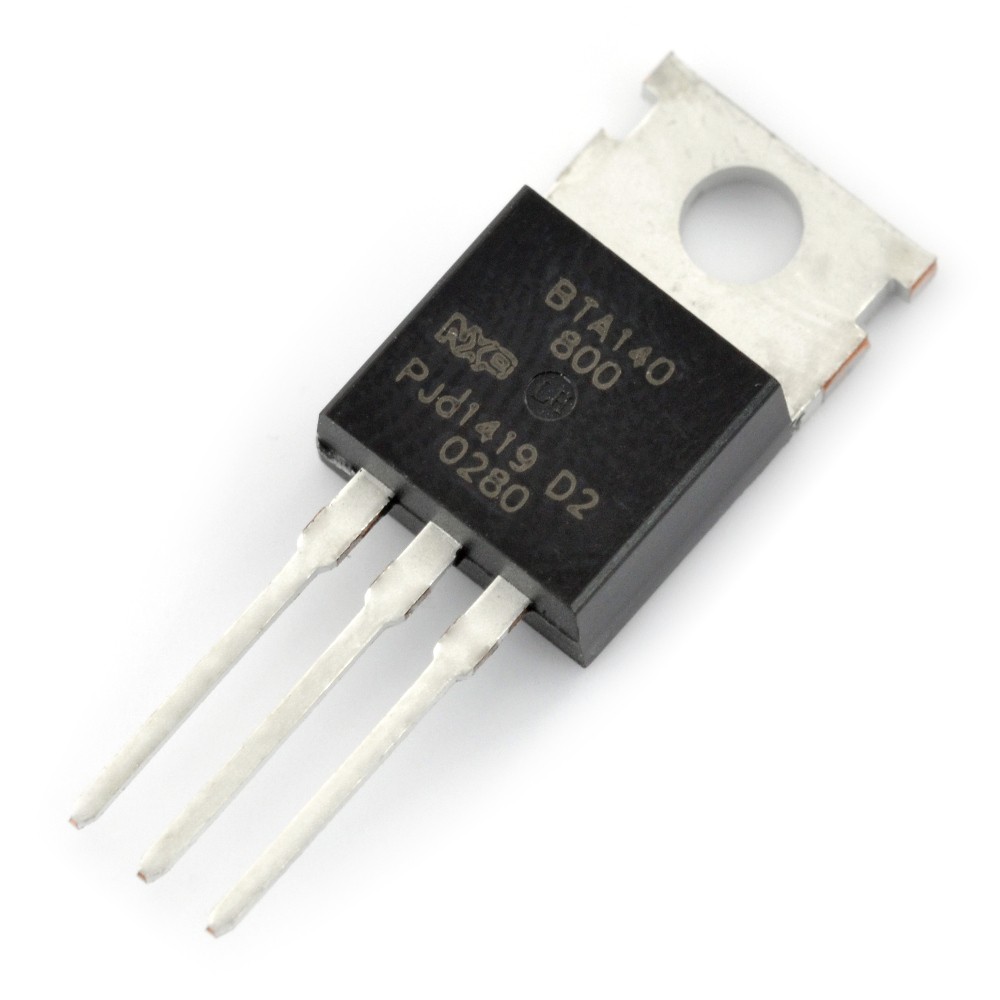

Triak BTA140-800Triak BTA140-800.


Szczegóły w dokumentacji.

BTA140-800 należy do niezwykle popularnej serii triaków, szeroko stosowanych w rozmaitych układach sterowania obciążeniami sieciowymi. W przypadku oferowanego przez nas modelu maksymalne napięcie szczytowe wynosi aż 800 VAC, zaś prąd przewodzenia - 25A (RMS). Triak jest produkowany w standardowej (nieizolowanej) obudowie TO-220.

Do wyzwolenia bramki wymagane jest natężenie prądu około 6..35 mA (w zależności od polaryzacji napięć na poszczególnych wyprowadzeniach triaka), zaś prąd podtrzymujący nie przekracza 30 mA.

Triak – sposób działania i przykłady zastosowań

Triak jest trzykońcówkowym elementem półprzewodnikowym, przeznaczonym do sterowania dużym prądem przemiennym (zasilającym obciążenie, np. grzałkę) za pomocą niewielkiego prądu bramki. Skojarzenie z tranzystorem nie jest jednak do końca trafne – triak włącza się wprawdzie po przekroczeniu określonego prądu progowego na elektrodzie sterującej, ale wyłącza się dopiero wtedy, gdy prąd w obwodzie obciążenia spadnie poniżej pewnej wartości, zwanej prądem podtrzymującym. Samo ustanie przepływu prądu przez bramkę nie jest zatem wystarczającym „powodem” do odcięcia dopływu prądu do obwodu głównego – w przeciwieństwie do tranzystora, który może być wyłączony w dowolnym momencie, w zależności od sygnału sterującego na bazie (w przypadku tranzystorów BJT) lub bramce (w przypadku tranzystorów polowych, w tym MOSFET).

Triaki są stosowane do załączania i wyłączania (w sposób binarny, czyli ON/OFF) obciążeń sieciowych, doskonale nadają się także do płynnej regulacji mocy – w tym celu triaki łączy się z odpowiednimi obwodami sterującymi, które załączają podzespół w określonym momencie cyklu przebiegu prądowego (tzw. sterowanie fazowe).

Szerokość opakowania 4 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 8 cm
Masa opakowania 0.002 kg
