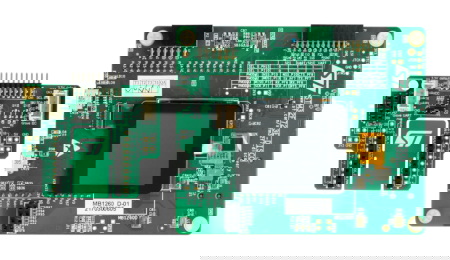

Opis produktu: STM32F7 Discovery - zestaw uruchomieniowy z mikrokontrolerem STM32F723 MCU
Zestaw uruchomieniowy z mikrokontrolerem STM32F723 MCU z rdzeniem ARM Cortex-M7, wyposażony w 512 kB pamięci Flash oraz 192 kB pamięci RAM w obudowie BGA176. Zapewnia użytkownikowi szeroką gamę zastosowań, daje dostęp do funkcji audio i wideo, obsługuje wiele urządzeń peryferyjnych i czujników, a także zapewnia szybką łączność. Wyposażony w wyspecjalizowane podzespoły. Obsługuje połączenia PMOD, STMod+ oraz Arduino Uno V3.
Zawartość zestawu
- Moduł STM32F723E-DISCO
- Płytka do bezpośredniego podłączenia modułów rozszerzających
Zestaw składa się z modułu głównego STM32F7223E oraz płytki, przeznaczonej do łączenia z modułami rozszerzającymi.
Moduł posiada wbudowany wyświetlacz dotykowy o rozdzielczości równej 240 x 240 px.Producent udostępnia dokumentację techniczną oraz instrukcję użytkownika, która zawiera dodatkowe informacje o module.
Specyfikacja techniczna zestawu STM32F723 MCU
- Mikrokontroler: STM32F723IEK6
- Rdzeń: ARM Cortex-M7
- Ilość bitów: 32
- Pamięć Flash: 512 kB
- Pamięć RAM: 192 kB
- Obudowa: BGA176
- Wbudowany programator i debugger ST-LINK / V2-1
- Tryb pracy programatora jako wirtualnego portu COM, pamięci masowej, portu do debugowania programu
- Wbudowany wyświetlacz dotykowy
- Typ: TFT LCD
- Rozdzielczość: 240 x 240 px
- Kodek audio SAI
- Wejście audio line: przez złącze Jack 3,5 mm stereo
- Wyjście słuchawkowe: przez złącze Jack 3,5 mm stereo
- Wyjście głośnikowe stereo
- Mikrofon
- Typ: ST-MEMS
- Ilość 4
- Przyciski użytkowe
- Przycisk USER
- Przycisk RESET
- Pamięć Flash Quad-SPI: 512 MB
- Pamięć zewnętrzna PSRAM: 8 MB
- Dostępne złącza
- USB OTG Full-Speed
- USB OTG Hi-Speed
- Zasilanie
- Zewnętrzne źródło zasilania 3,3 V lub 5 V
- Złącze USB Full Speed
- Zasilanie 5 V z ST-LINK / V2-1 USB VBUS
- Złącze na moduł WiFi ESP-01
- Port PMOD
- Port STMod+
- Wspierane oprogramowanie: IAR, Keil, GCC-based IDEa, ARM mbed
- Całkowita kompatybilność z szeroką gamą bibliotek HAL, które zawierają wiele przykładów użycia peryferiów mikrokontrolera i układów STMicroelectronics
- Dodatkowo w zestawie: płytka do bezpośredniego podłączenia modułów rozszerzających (kompatybilna m.in. z ESP-01)
