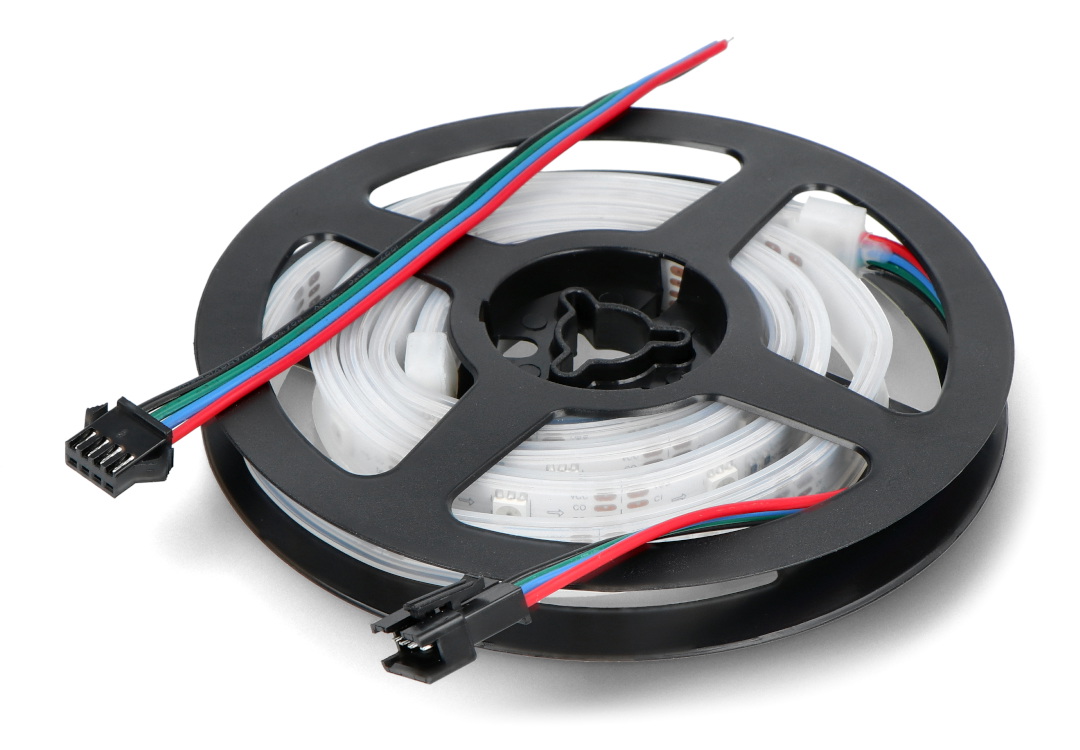

Opis produktu: Pasek LED RGB SJ-10030-APA102 IC - cyfrowy, adresowany - IP65 30 LED/m, 7,2 W/m, 5 V - 1 m
Pasek RGB LED zasilany napięciem 5 V ze zdejmowaną silikonową obudową. Pobiera moc: 7,2 W/m, zagęszczenie wynosi 30 diod na metr. Temperatura światła barwy białej może być regulowana od zimnej 2200 K do ciepłej 7500 K, stopień ochrony to IP65. Cena za opakowanie, w którym znajduje się taśma od długości 1 m. Jasność świecenia wynosi 210 lm. Do obsługi modułu wystarczą dwa piny mikrokontrolera. (np. Arduino). Taśma może wyświetlić 24-bitową paletę kolorów.
Przykładowy projekt z wykorzystaniem pasków LED.
| Parametr | Wartość |
|---|---|
| Moc (Wat na metr) |
7,2 W/m |
| Długość łańcucha |
1 m
|
| Montaż: | brak |
| Stopień ochrony: |
IP65 |
| Napięcie zasilania: |
5 V DC
|
| Barwa światła: | RGB |
| Ilość diod (szt. na metr) |
30 |
| Rodzaj LED: | SMD 5050 |
| Zabezpieczenie | silikonowa obudowa (możliwość zdjęcia) |
| Szerokość paska: |
10 mm |
| Złącze: | JST SM 4 żyłowe/przewody ze zdjętą izolacją |
| Znak bezpieczeństwa/zgodności: | RoHS |
| Gwarancja: | 24 miesiące |
Podłączenie
Urządzenie posiada 4-pinowe złącze składające się z następujących wyprowadzeń:
- GND (przewód czarny) - masa modułu
- 5 V (przewód czerwony) - napięcie zasilania, dla jednej matrycy należy podłączyć źródło o wydajności prądowej co najmniej 3,6 A na każdy metr łańcucha
- C (przewód niebieski) - cyfrowy sygnał sterujący z mikrokontrolera (Clock PIN)
- D (przewód zielony) - cyfrowy sygnał sterujący z mikrokontrolera (Data PIN)
Instalacja biblioteki Adafruit dla Arduino:
- Pobierz bibliotekę
- Rozpakuj pobrany plik ZIP, wynikiem powinien być folder zawierający pliki: Adafruit_DotStar.cpp, Adafruit_DotStar.h oraz inne podfoldery
- Zmień nazwę folderu głównego na: Adafruit_DotStar
- Przenieś cały folder do katalogu zawierającego biblioteki Arduino, domyślnie powinien znajdować się pod ścieżką: /Dokumenty/Arduino/Libraries
- Uruchom ponownie środowisko Arduino, biblioteka pojawi się w Menu: Plik -> Przykłady
Pierwsze uruchomienie - przykład strandtest
- Uruchom program testowy wybierając w środowisku Arduino:
- Plik -> Przykłady -> Adafruit_DotStar -> strandtest.ino
- Wybierz pin, z którego będą kontrolowane diody. Domyślnie jest to pin 4 i 5:
- Linia 16 #define DATAPIN 4
- Linia 17 #define CLOCKPIN 5
- Wybierz ilość pixeli jaka ma być kontrolowana. Domyślnie jest to 30:
-
- Linia 13 #define NUMPIXELS 30
- Wgraj program do Arduino. Pixele powinny załączać się po kolei do ilości, która została podana w linii 13.
|
Produkt kompatybilny z Arduino i Raspberry Pi
|
