Opis produktu: Oscyloskop analogowy NDN DF4321C - 20 MHz 2 kanały
Model DF4321C to oscyloskop przenośny, który łączy klasyczną technologię lampy oscyloskopowej z cyfrową wygodą odczytu ustawień. Wyposażony w szereg przydatnych funkcji, takich jak wyzwalanie TV, tryby ALT i CHOP, czy automatyczne śledzenie poziomu wyzwalania, doskonale sprawdza się w analizie sygnałów analogowych. Dzięki czytelnym wyświetlaczom LED możesz szybko kontrolować ustawienia wzmacniacza i podstawy czasu. Model DF4321C jest atrakcyjnym wyborem zarówno dla profesjonalistów, jak i hobbystów.

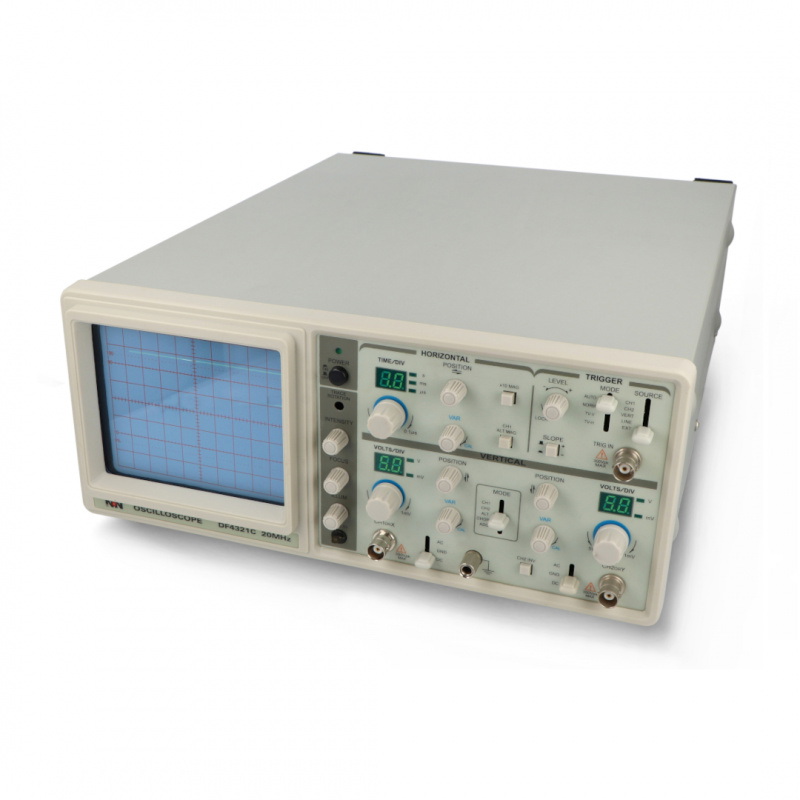

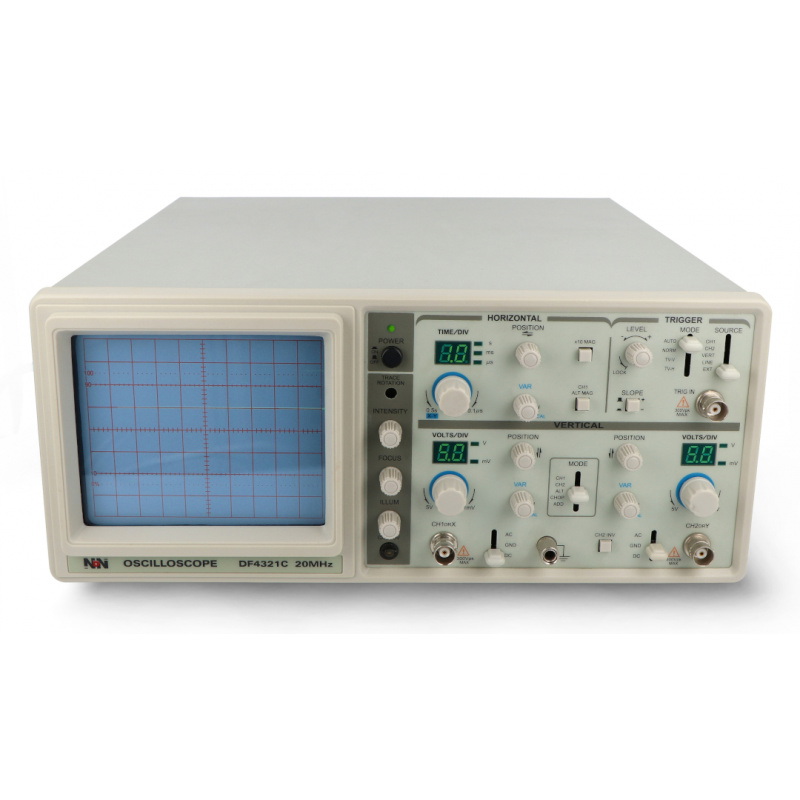

Oscyloskop analogowy NDN DF4321C - 20 MHz 2 kanały.

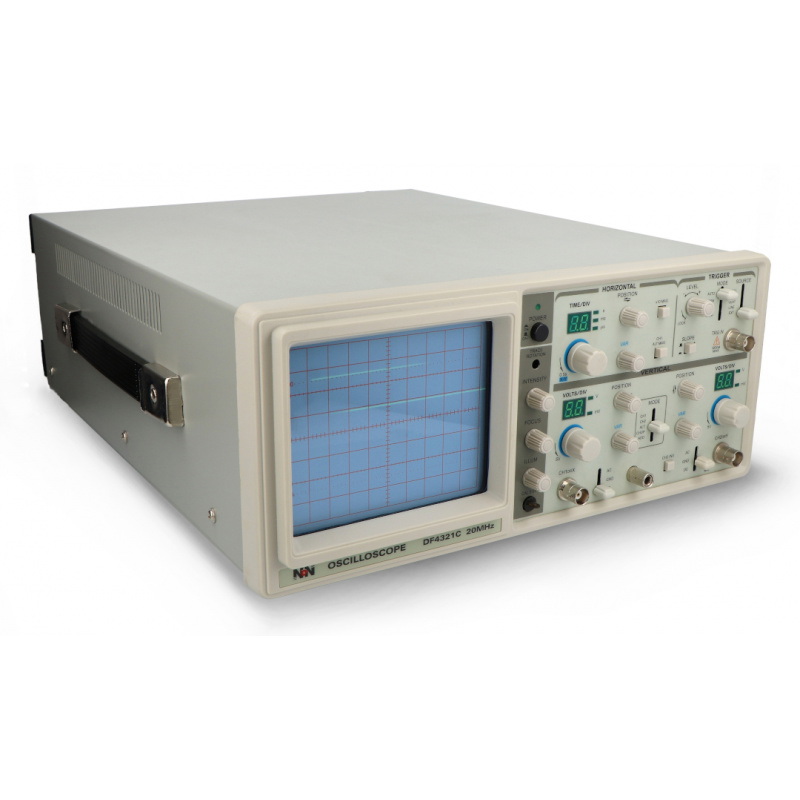

Oscyloskop analogowy charakteryzuje się prostą i wygodną obsługą.
Główne cechy oscyloskopu DF4321C
- Pasmo 20 MHz, dwa kanały: umożliwia analizę szerokiego zakresu sygnałów analogowych
- Czułość odchylania pionowego od 1 mV/dz: zapewnia dokładną obserwację sygnałów o niskim poziomie napięcia
- Zakres podstawy czasu od 1 μs/dz do 0,5 s/dz: precyzyjna analiza szybkich i wolnych przebiegów
- Wyświetlacze LED: cyfrowa prezentacja ustawień wzmacniacza i podstawy czasu
- Wyzwalanie TV (H/V), AUTO, NORM: szerokie możliwości synchronizacji przebiegów
- Tryby ALT, CHOP, X-Y, ADD: różnorodne tryby prezentacji sygnału

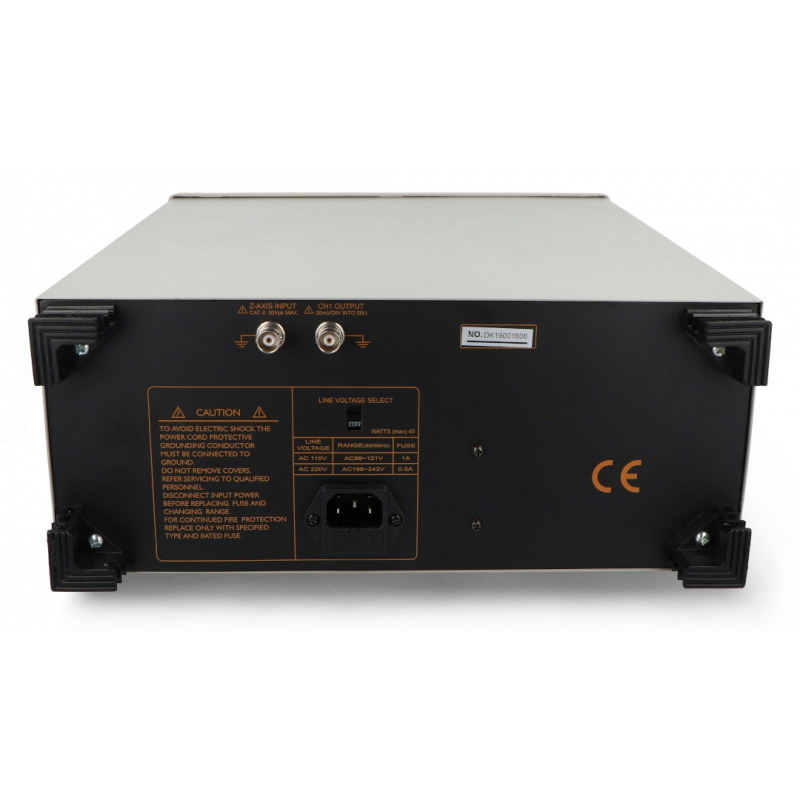

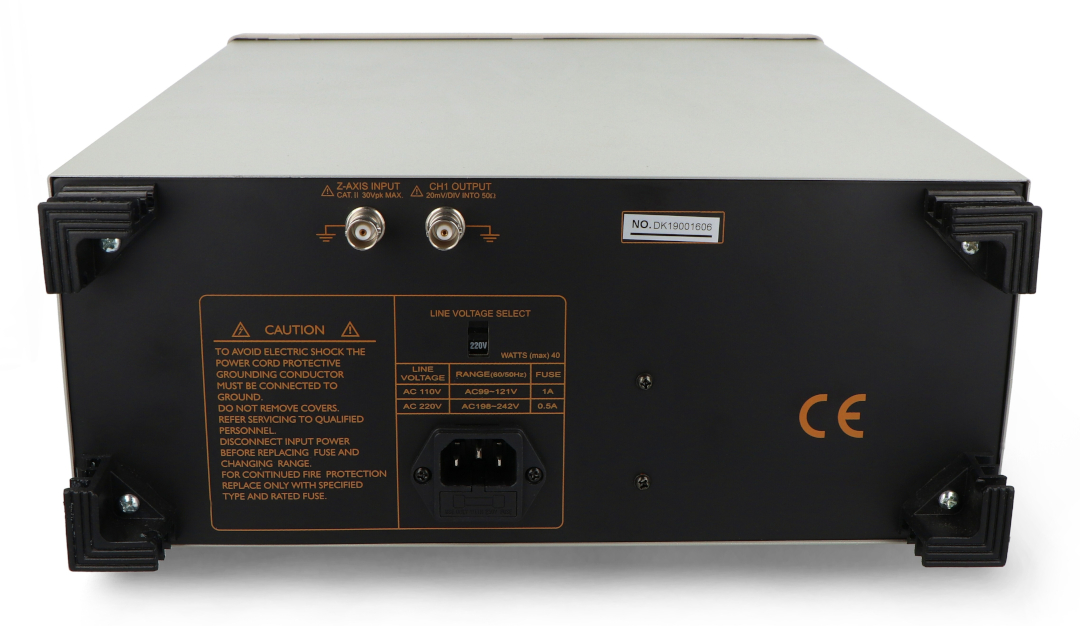

- Wyjście kanału 1: pozwala na analizę sygnału w zewnętrznych systemach
- Modulacja jasności plamki (oś Z): ułatwia ocenę poziomu sygnału
- Podwójne sondy pomiarowe w zestawie: gotowość do pracy od razu po rozpakowaniu
Zastosowania w praktyce
Oscyloskop NDN DF4321C znajduje szerokie zastosowanie w serwisie elektroniki, szkolnictwie technicznym oraz pracowniach pomiarowych. Dzięki wysokiej czułości od 1 mV/dz, pasmu do 20 MHz oraz wygodnym funkcjom synchronizacji sygnału (AUTO, NORM, TV), umożliwia dokładną analizę przebiegów analogowych w czasie rzeczywistym. Urządzenie idealnie sprawdzi się podczas testowania i diagnostyki układów audio, pomiarów sygnałów impulsowych, strojenia obwodów analogowych, a także w edukacji - do prezentacji podstaw elektroniki i pomiarów oscyloskopowych.

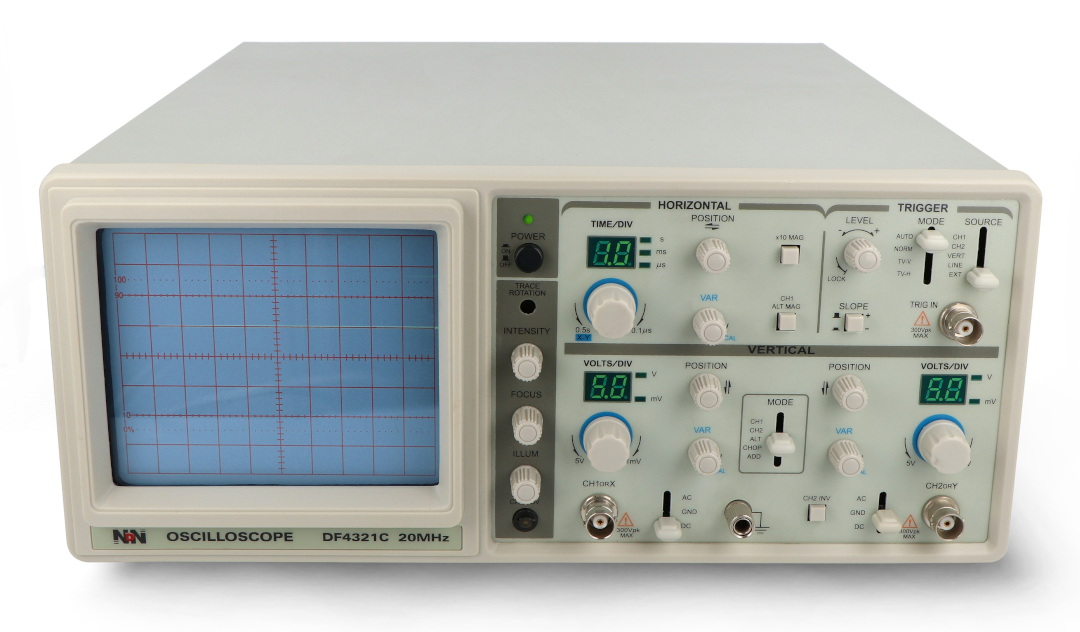

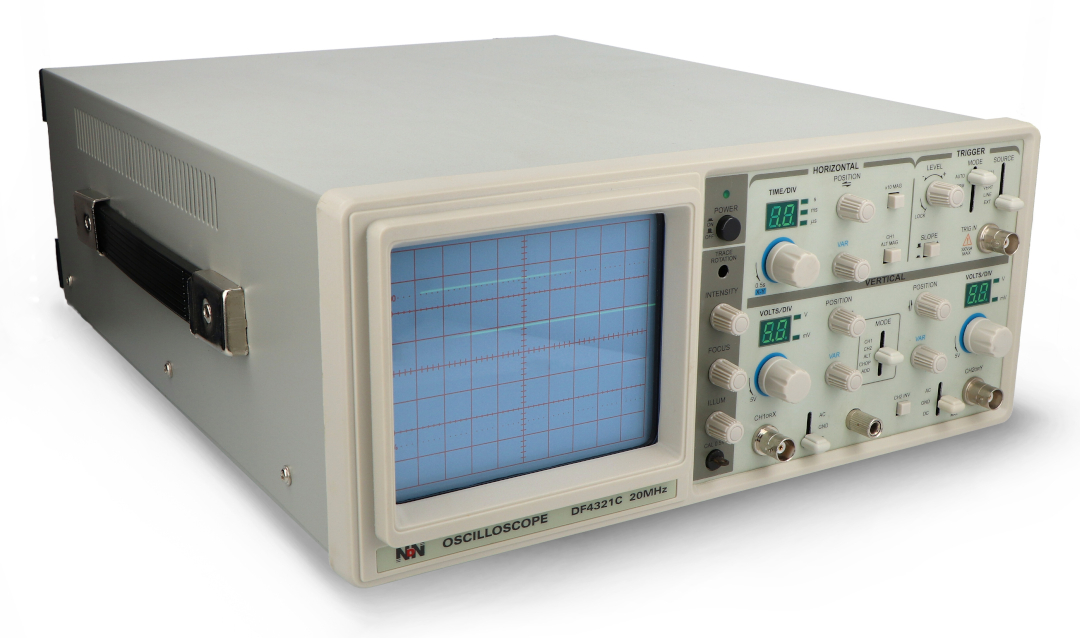

DF4321C wyposażony jest w prostokątną lampę oscyloskopową o przekątnej 15 cm.

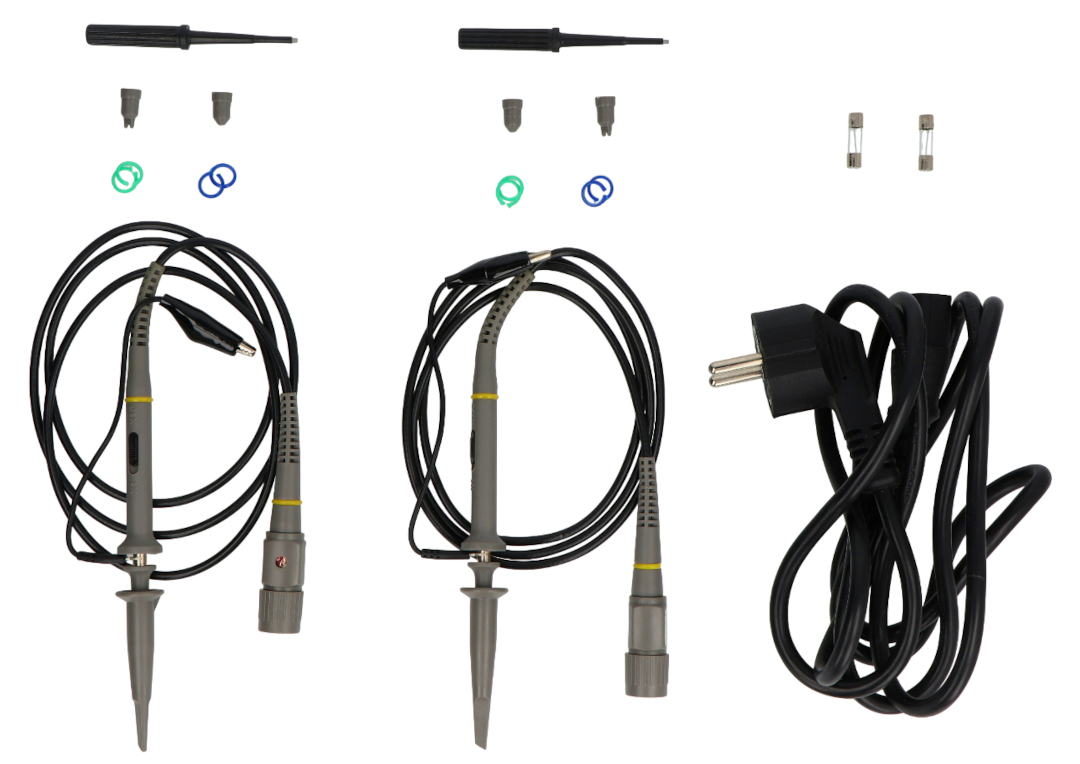

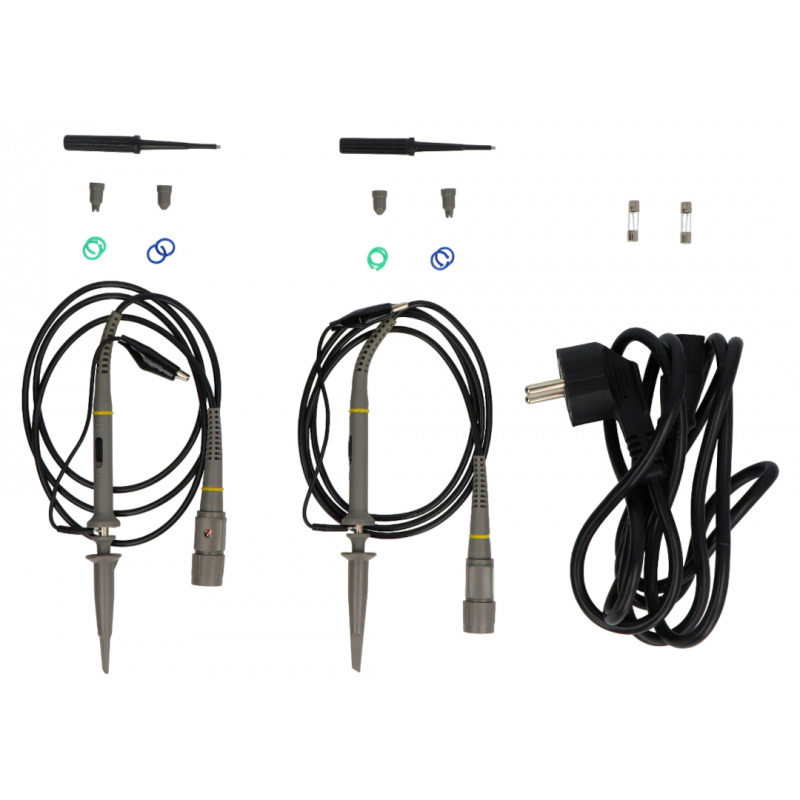

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna oscyloskopu
- Typ lampy: prostokątna, 6", luminofor zielony
- Rozmiar ekranu: 8 cm x 10 cm
- Napięcie anodowe: ok. 2 kV
- Oś Z: czułość 5 Vp-p, pasmo DC ~ 2 MHz
- Czułość pionowa: od 1 mV/dz do 5 V/dz ±3% (krok 1-2-5)
- Pasmo pionowe: DC ~ 20 MHz
- Impedancja wejściowa: 1 MΩ ±2% // 25 pF ±5%, przez sondę 10:1 - 10 MΩ ±5% // 16 pF ±2%
- Maks. napięcie wejściowe: 300 V (DC + ACp-p)
- Tryby pracy: CH1, CH2, ALT, CHOP, ADD
- Podstawa czasu: od 0,1 μs/dz do 0,5 s/dz ±3%, 21 pozycji kalibrowanych
- Rozciągnięcie x10: maks. odchylanie 10 ns/dz
- Błąd liniowości: ±5% (x1), ±10% (x10)
- Tryby wyzwalania: AUTO, NORM, TV(H), TV(V)
- Źródła wyzwalania: CH1, CH2, LINE, EXT, VERT
- Tryb X-Y: czułość od 1 mV do 5 V/dz ±3%, pasmo DC: od 0 MHz do 1 MHz, AC: od 10 Hz do 1 MHz, przesunięcie fazy < 3˚ (DC ~ 50 kHz)
- Sygnalizacja kalibratora: przebieg prostokątny 1 kHz ±2%, 0,5 V ±2%
- Zasilanie: AC 110 V (od 99 V do 121 V) / 230 V (od 198 V do 242 V), od 48 Hz do 62 Hz
- Pobór mocy: 30 W
- Temperatura pracy: od 0°C do 40°C
- Wilgotność: od 35% do 85%
- Wymiary: 370 x 310 x 130 mm
- Masa: 6,5 kg
Zawartość zestawu
- Oscyloskop NDN DF4321C
- 2 sondy pomiarowe (1:1, 10:1)
- Przewód zasilający
- Instrukcja obsługi
