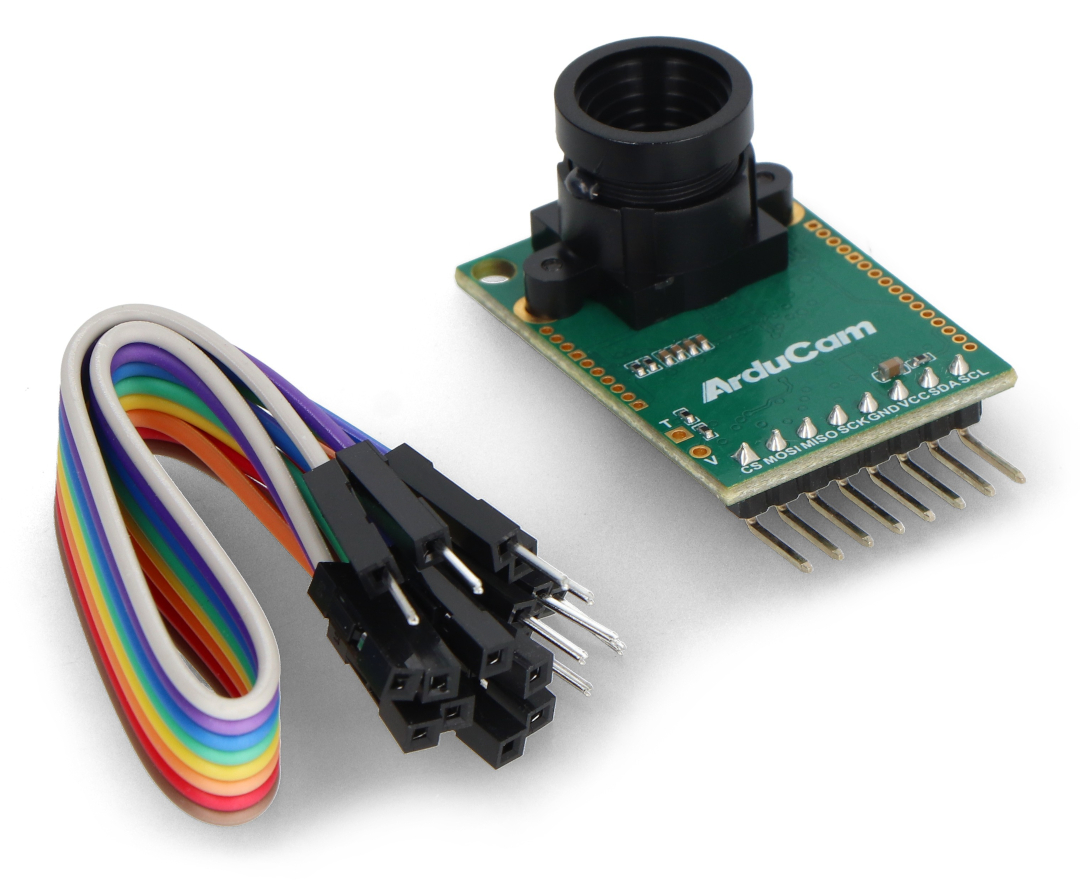

Opis produktu: ArduCam Mini OV5642 5MPx 2592x1944px 120fps SPI - moduł kamery do Arduino UNO Mega2560 i Raspberry Pi Pico
Moduł z kamerą dla Arduino 5 MPx o rozdzielczości 2592 x 1944 px i prędkości do 120 fps. Rozszerza możliwości układów, np. mikrokontrolerów Arduino, STM32 i minikomputerów Raspberry Pi o możliwość wykonywania zdjęć i nagrywania plików wideo. Urządzenie pracuje z napięciem 3,3 V i 5 V, komunikuje się poprzez SPI, kąt widzenia 24° (nieliniowy), obiektyw 1/4''.

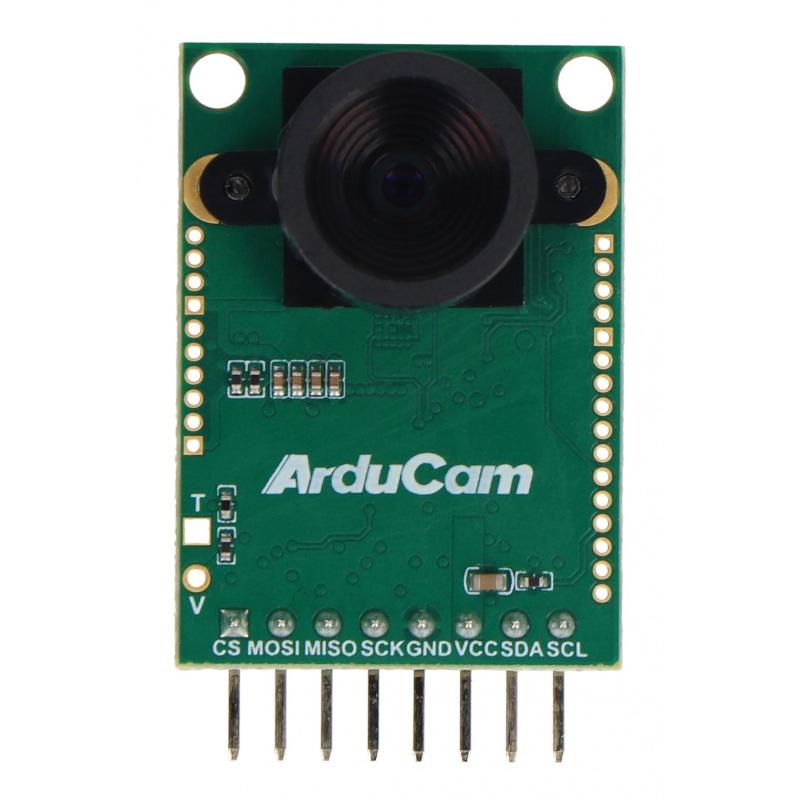

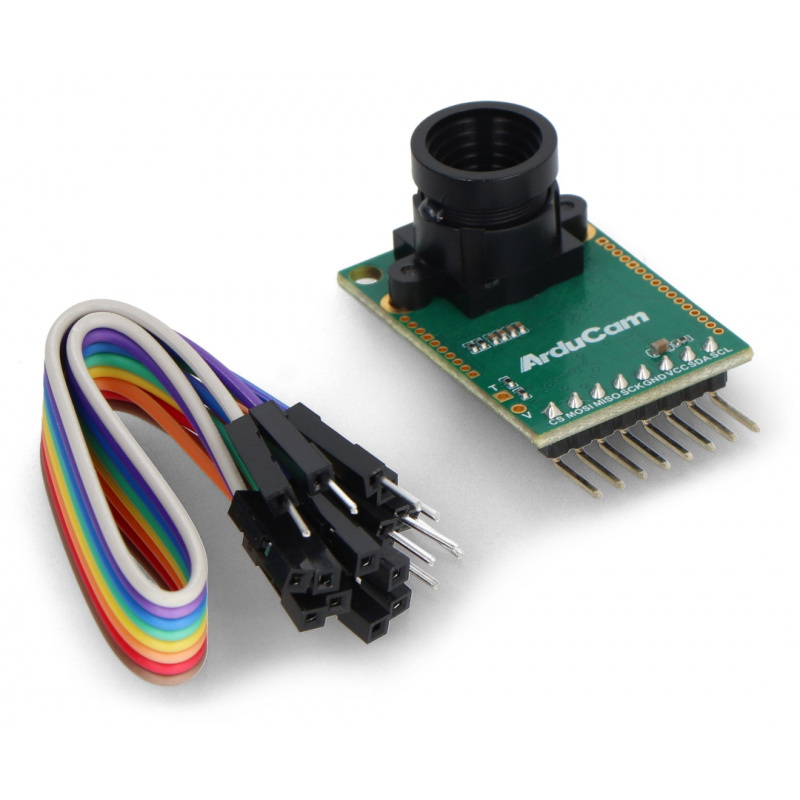

Moduł z kamerą dla Arduino 5 MPx o rozdzielczości 2592 x 1944 px.
Schemat blokowy modułu kamery ArduCAM-Mini.
Tryby pracy
- Single Capture Mode (pojedynczy przechwyt) - domyślny tryb urządzenia, po wydaniu komendy poprzez SPI, kamera przechwytuje ramkę i dodaje do bufora ustawiając przy tym flagę w rejestrze. Użytkownik monitorując stan flagi, wie kiedy odczyt został zakończony.
- Multiple Capture Mode (wielokrotny przechwyt) - zaawansowany tryb, w którym użytkownik podaje liczbę ramek, które zostaną przechwycone. Należy pamiętać, że liczba ramek nie może przekroczyć pojemności bufora.
- JPEG Compression (kompresja JPG) - w tym trybie wyjściem skompresowane dane JPG o wyższej rozdzielczości niż w przypadku RGB.
- Normal Read and Burst Read Operation - w tym trybie wystarczy wysłać komendę odczytu aby uzyskać ciągłość wysyłania ramek poprzez interfejs SPI.
- Rewind Read Operation - pozwala odczytać kilkukrotnie te same dane zawarte w buforze.
- Low Power Mode (niski pobór prądu) - wyłącza czujnik oraz przetwornik i w celu oszczędzania energii.
- Image Sensor Control (ustawienia sensora) - tryb umożliwia zmianę ustawień sensora kamery, m.in. balans, jasność, kontrast i saturację.
Produkt kompatybilny z Arduino
Producent przygotował przewodnik użytkownika oraz bibliotekę dla Arduino w dostępną w serwisie GitHub.
Schemat blokowy

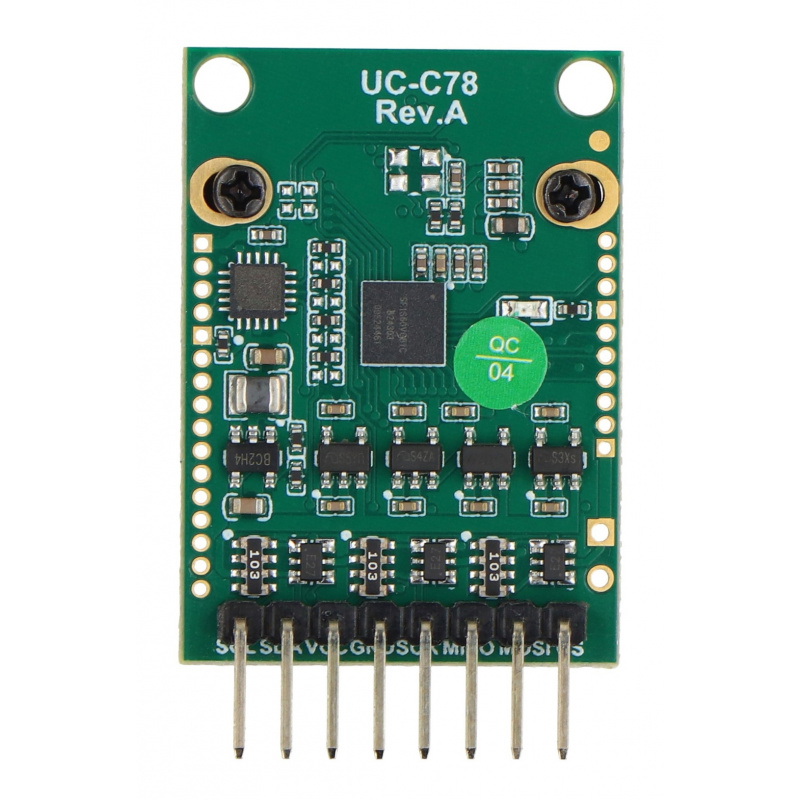

Urządzenie składa się z obiektywu, czujnika i części elektronicznej z buforem danych i kontrolerem magistrali SPI. Użytkownik ma dostęp również bezpośrednio do sensora poprzez magistralę I2C.

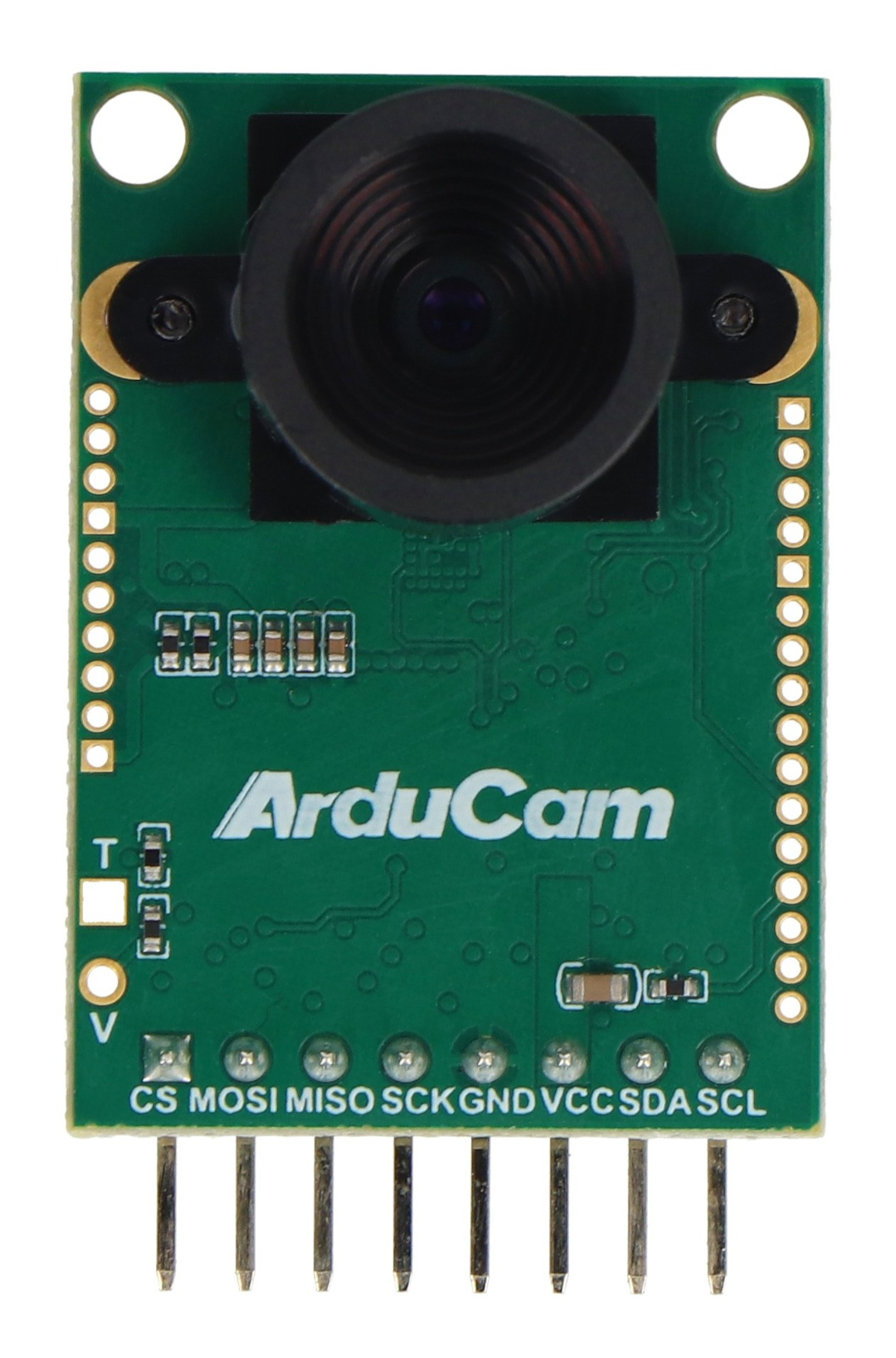

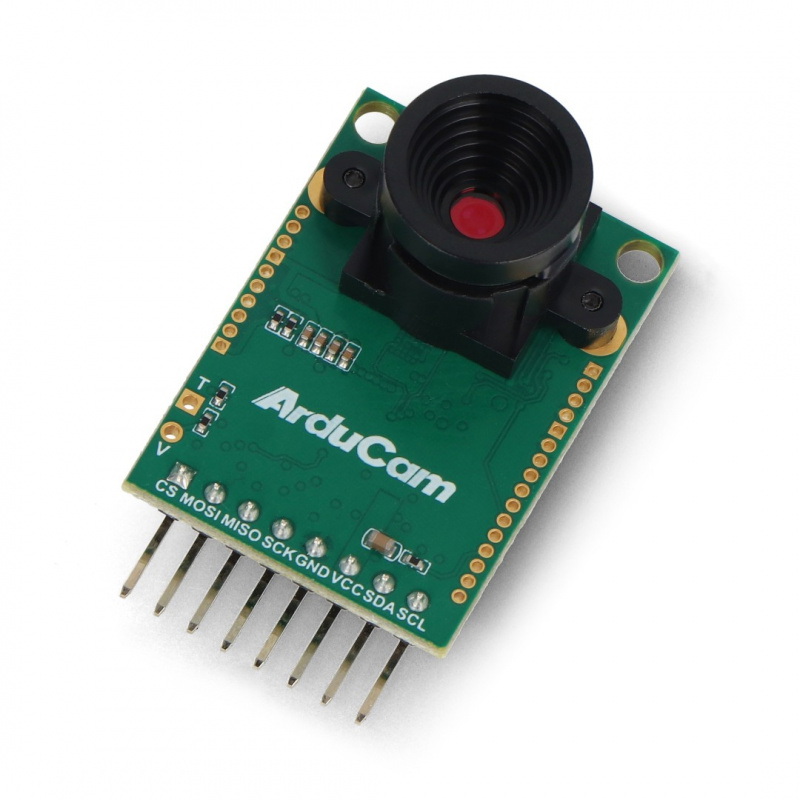

Wyprowadzenia
Urządzenia posiada wlutowane 8-pinowe złącze raster 2,54 mm.
| Pin | Nazwa | Opis |
|---|---|---|
| 1 | CS | Chip Select - wybór urządzenia na magistrali SPI, aktywowany stanem niskim. |
| 2 | MOSI | Linia danych wyjściowych magistrali SPI. |
| 3 | MISO | Linia danych wejściowych magistrali SPI. |
| 4 | SCK | Linia zegarowa magistrali SPI. |
| 5 | GND | Masa układu. |
| 6 | VCC | Napięcie zasilania od 3,3 V do 5 V |
| 7 | SDA | Linia danych wyjściowych magistrali I2C. |
| 8 | SCL | Linia zegarowa magistrali I2C. |

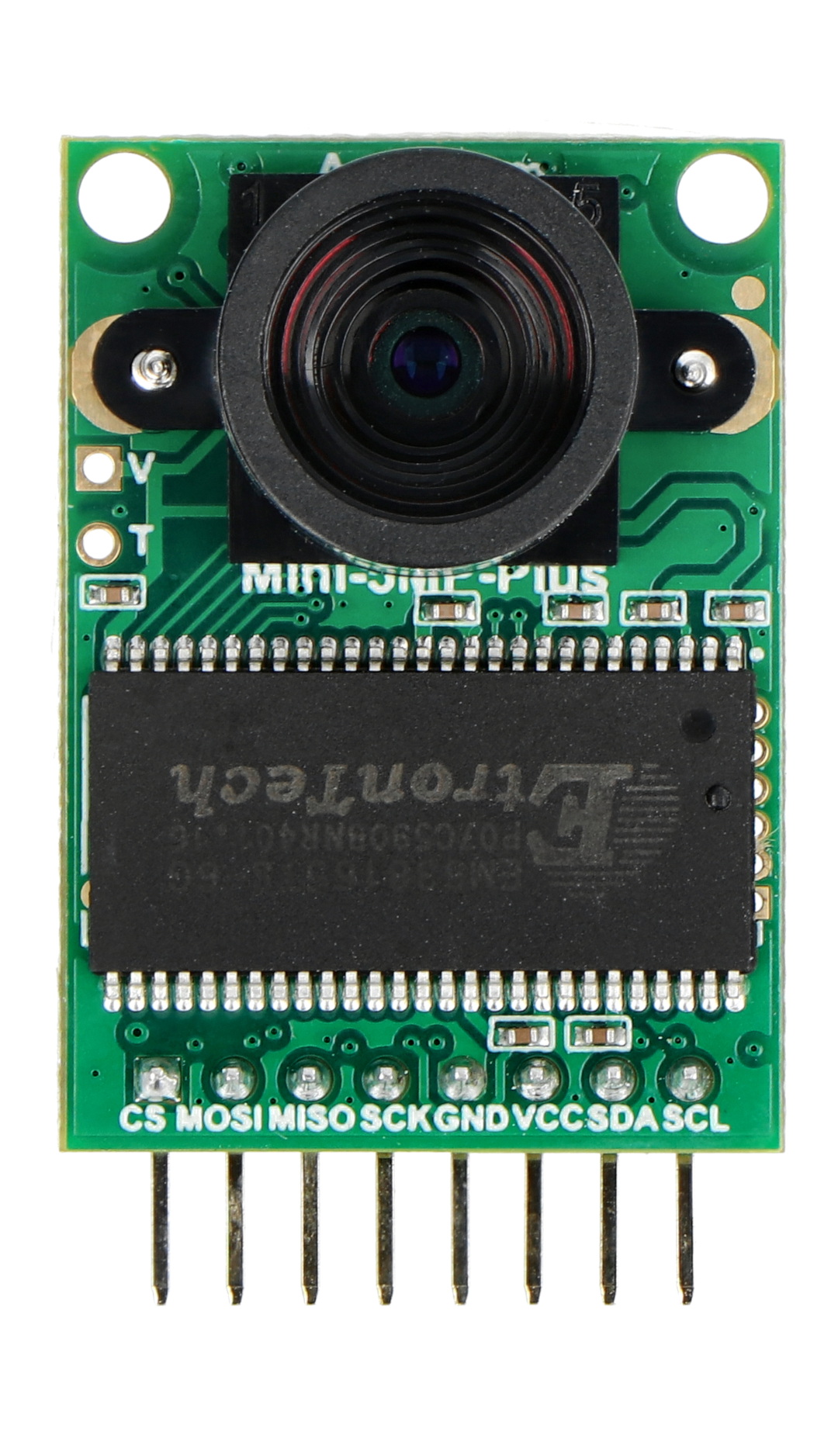

Specyfikacja
- Napięcie pracy: 3,3 V / 5 V
- Rozdzielczość maksymalna: 2592 x 1944 px (5 MPx)
- Liczba klatek na sekundę:
- do 120 FPS dla formatu QVGA (320x240px)
- do 60 FPS dla formatu VGA (640x480px)
- do 60 FPS dla formatu 720p (1280c720px)
- do 30 FPS dla formatu 1080p (1920x1080px)
- do 15 FPS dla formatu 5 MPx (2592x1944px)
- Rozmiar obiektywu: 1/4 "
- Montaż obiektywu: CS-mount / M12
- Rozmiar piksela: 1,4 x 1,4 μm
- Pole obrazu: 3673,6 x 2738,4 μm
- Kąt widzenia: 24 ° (nieliniowy)
- Formaty wyjścia:
- YUV 422/420 / YCbCr 422
- RGB565/555/444, CCIR656
- skompresowane dane 8-bitowe
- 8 / 10 bit RAW RGB Data
- Możliwość konfiguracji sensora poprzez magistralę I2C
- Wymiary modułu: 35 x 25 mm
Szczegóły w dokumentacja techniczna sensora OV5642.
