Opis produktu: Gravity - czujnik alkoholu 0-5ppm - I2C / UART - DFRobot SEN0376
Czujnik wyprodukowany przez DFRobot umożliwiający dokładny pomiar stężenia alkoholu w powietrzu. Znajduje zastosowanie podczas pomiaru niskiego stężenia alkoholu, w alkomatach, inteligentnych pojazdach oraz projektach z misją wykrywania gazu. Mierzony zakres pomiarowy wynosi od 0 ppm do 5 ppm. Moduł posiada złącze zgodne z systemem Gravity i wykorzystuje dwa interfejsy: magistralę I2C i UART do komunikacji z modułem głównym. Jest kompatybilny z mikrokontrolerami takimi jak Arduino.
Produkt kompatybilny z Arduino
Na stronie producenta dostępna jest Strona Wiki produktu, która zawiera szczegółowy przewodnik użytkownika, schemat połączeń oraz bibliotekę dla środowiska Arduino IDE.

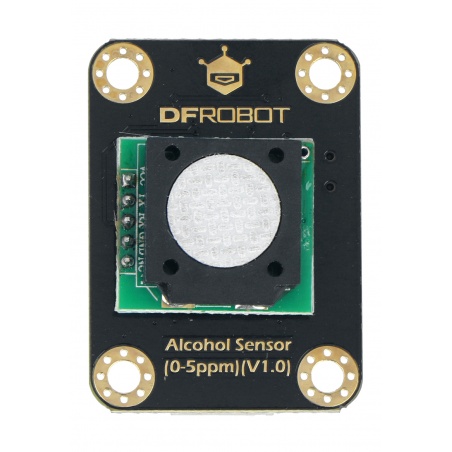

Gravity - czujnik alkoholu 0-5ppm wykorzystujący interfejsy komunikacyjne I2C i UART.

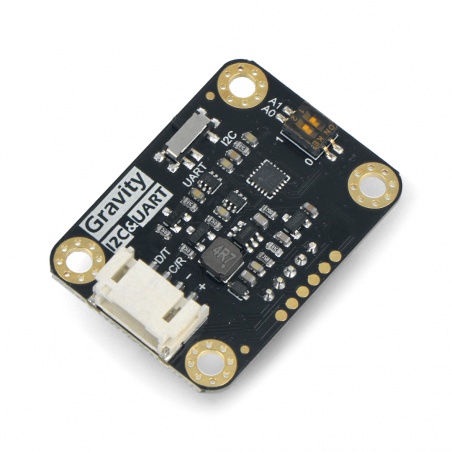

Czujnik posiada wyprowadzenia zgodne ze standardem Gravity.

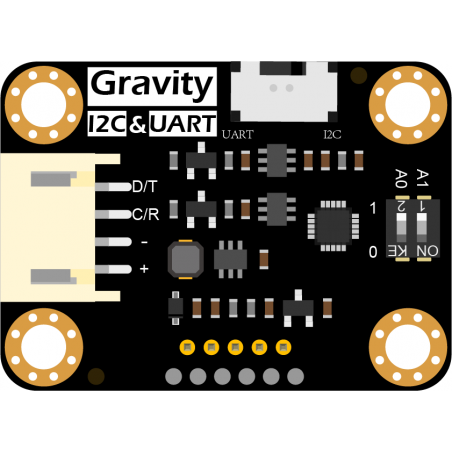

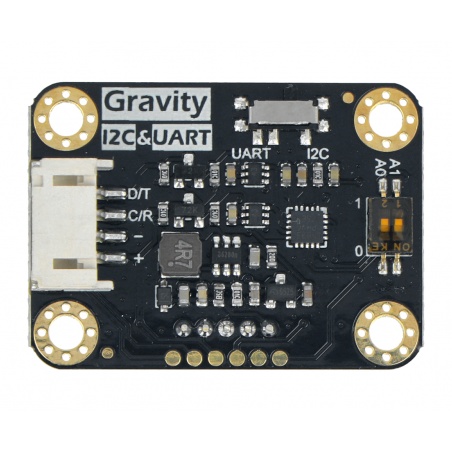

Opis wyprowadzeń modułu
- D/T (SDA/TX) - pin linii danych interfejsu komunikacyjnego I2C / pin transmisji danych interfejsu UART.
- C/R (SCL/RX) - pin linii zegarowej interfejsu komunikacyjnego I2C / pin transmisji danych interfejsu UART.
- - (GND) - pin masy układu.
- + (VCC) - pin zasilania od 3,3 V do 5 V.
Specyfikacja techniczna czujnika alkoholu od DFRobot
- Gazy zakłócające wiarygodność pomiaru: benzen (C6H6), toluen (C7H8), kwas octowy (CH3COOH), siarkowodór (H2S), tlenek węgla (CO)
- Napięcie zasilania: od 3,3 V do 5 V DC
- Moc: 0,05 W (przy zasilaniu 5 V)
- Interfejs komunikacyjny: I2C / UART
- Zakres pomiarowy: od 0 ppm do 5 ppm
- Rozdzielczość pomiaru: < 0,01 ppm (10 ppb)
- Czas nagrzewania wstępnego: ≤3 min
- Czas reakcji: ≤60 s
- Czas regeneracji: ≤60 s
- Zakres temperatury roboczej: od -20°C do 50°C
- Dopuszczana wilgotność podczas pracy: od 15% do 90% RH
- Temperatura przechowywania: od 0°C do 25°C
- Wyprowadzenia: złącza zgodne z systemem Gravity
- Wymiary modułu: 27 x 37 mm
Zakres pomiarowy czujnika alkoholu wynosi od 0 ppm do 5 ppm.

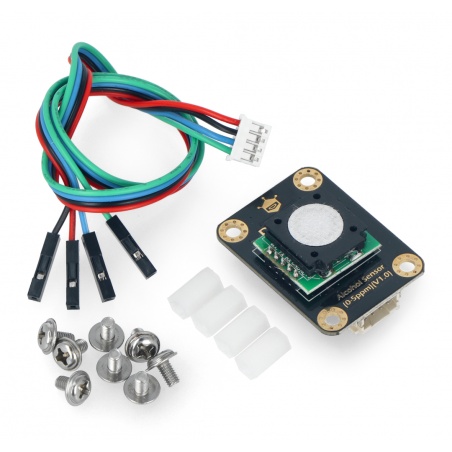

W skład zestawu wchodzą niezbędne elementy montażowe oraz przewód połączeniowy ze złączem Gravity.
Zawartość zestawu
- Czujnik alkoholu
- Przewód połączeniowy ze złączem Grove
- Tuleja dystansowa M3 x 10 mm - 4 szt.
- Śrubki montażowe M5 x 5 mm - 8 szt.
- Przy pierwszym uruchomieniu modułu zaleca się, aby wstępne nagrzewanie trwało przez około 24 do 48 godzin.
- Stężenie alkoholu podczas nagrzewania ustabilizuje się po 3 minutach, dlatego też należy zignorować dane wygenerowane w tym czasie.
