Opis produktu: Generator funkcyjny Siglent SDG1062X Plus - 60MHz - 2 kanały
Generator Siglent SDG1062X Plus z serii SDG1000X Plus to urządzenie klasy premium dla profesjonalistów elektroniki, automatyków i inżynierów testujących układy. Urządzenie posiada 2 kanały wyjściowe, maksymalną częstotliwość 60 MHz, 16-bitową rozdzielczość pionową, oraz szybkość próbkowania 1 GSa/s, co pozwala na wierną reprodukcję sygnałów. Dzięki zaawansowanej technologii TrueArb oraz EasyPulse możliwe jest generowanie sygnałów z minimalnym jitterem i wysoką precyzją. Obsługa wielu typów modulacji, wyjścia impulsowe, tryby Burst i Sweep oraz WebServer czynią z SDG1062X Plus kompleksowe rozwiązanie do testów laboratoryjnych i przemysłowych.

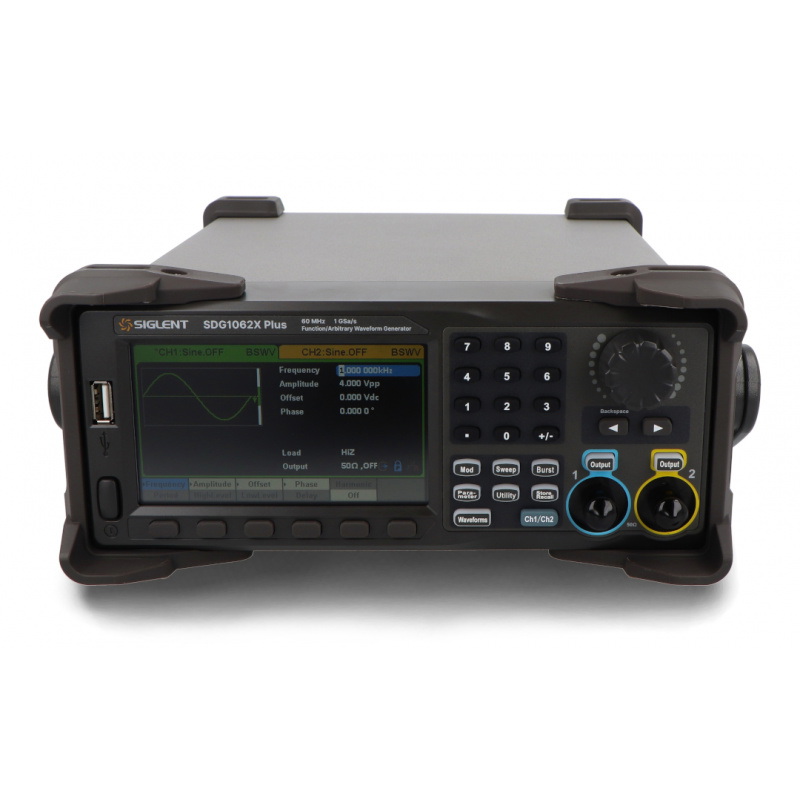

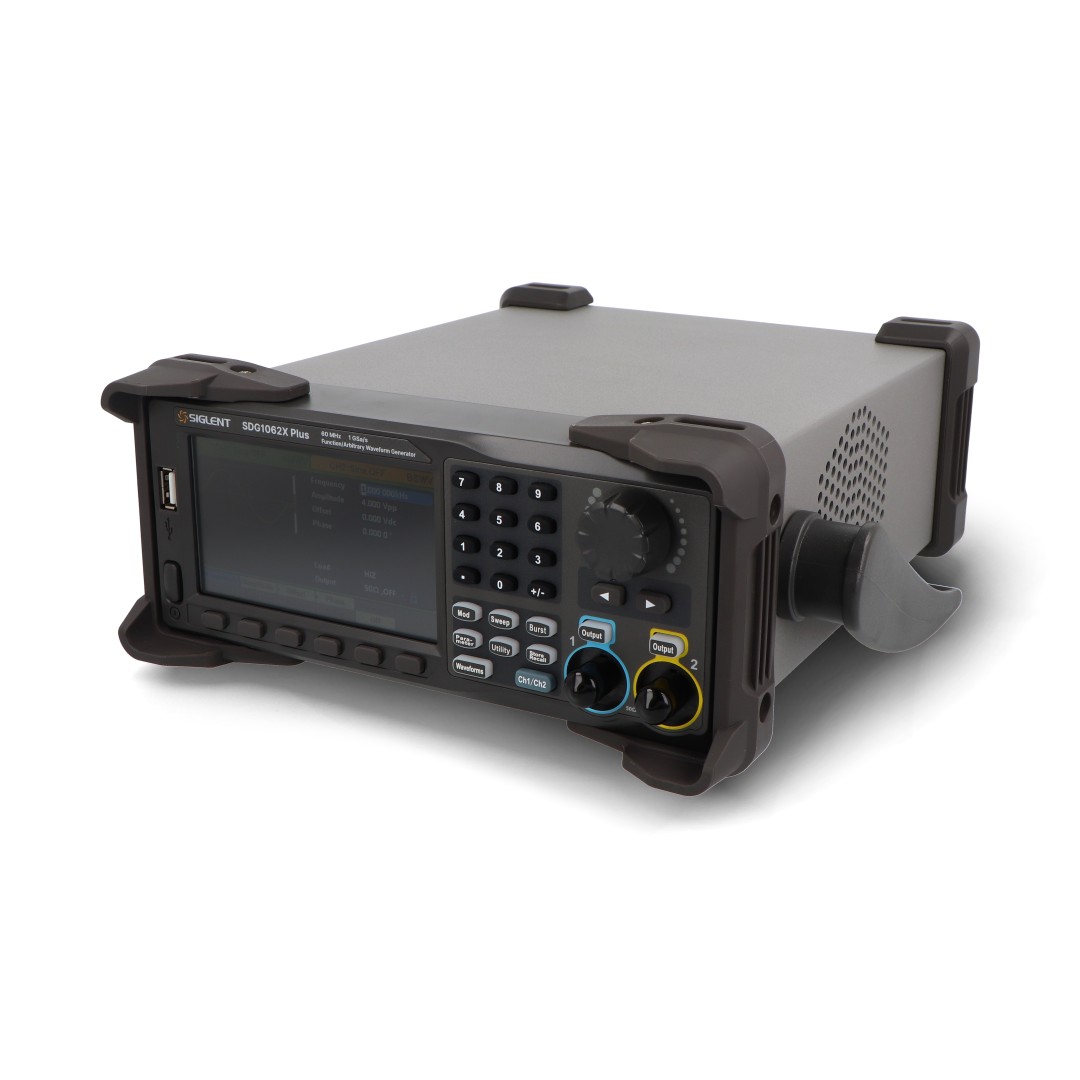

Generator funkcyjny Siglent SDG1062X Plus - 60MHz - 2 kanały.
Generator o maksymalnej szerokości pasma 60 MHz oraz szybkości próbkowania 1 GSa/s z 16-bitową rozdzielczością pionową.
Główne cechy Siglent SDG1062X Plus
- 2 kanały wyjściowe: niezależna kontrola sygnałów na dwóch kanałach
- Pasmo wyjściowe do 60 MHz: umożliwia generowanie szerokiej gamy sygnałów
- Szybkość próbkowania 1 GSa/s: zapewnia wysoką dokładność sygnałów
- 16-bitowa rozdzielczość pionowa: gwarantuje niski poziom zniekształceń
- Technologie EasyPulse i TrueArb: precyzyjne generowanie sygnałów arbitralnych i prostokątnych
- Funkcje PRBS, Sweep, Burst, harmoniczne: pełna kontrola nad parametrami testów
- Wbudowany WebServer: zdalna obsługa przez przeglądarkę
- Wyświetlacz LCD 4,3'': przejrzysty interfejs użytkownika
Innowacyjna technologia TrueArb
Technologia TrueArb, zaimplementowana w SDG1062X Plus, umożliwia generowanie przebiegów arbitralnych z zachowaniem pełnej precyzji każdego punktu. W odróżnieniu od klasycznych generatorów DDS, TrueArb działa w architekturze punkt-po-punkcie, eliminując błędy interpolacji i jitter, co przekłada się na wyjątkową wierność odwzorowania sygnału. Technologia ta pozwala na tworzenie sygnałów o długości od 24 Mpts do 8 Mpts przy częstotliwości próbkowania do 250 MSa/s.
Technologia EasyPulse - precyzja impulsów
Dzięki technologii EasyPulse urządzenie umożliwia generowanie przebiegów prostokątnych i impulsowych o bardzo niskim poziomie jittera. Masz możliwość precyzyjnej regulacji czasów narastania i opadania impulsu (od 10 ns do 22,4 s), co jest szczególnie przydatne przy testach dynamicznych elementów mocy. Minimalna szerokość impulsu wynosi jedynie 19,4 ns, a rozdzielczość regulacji to zaledwie 100 ps.

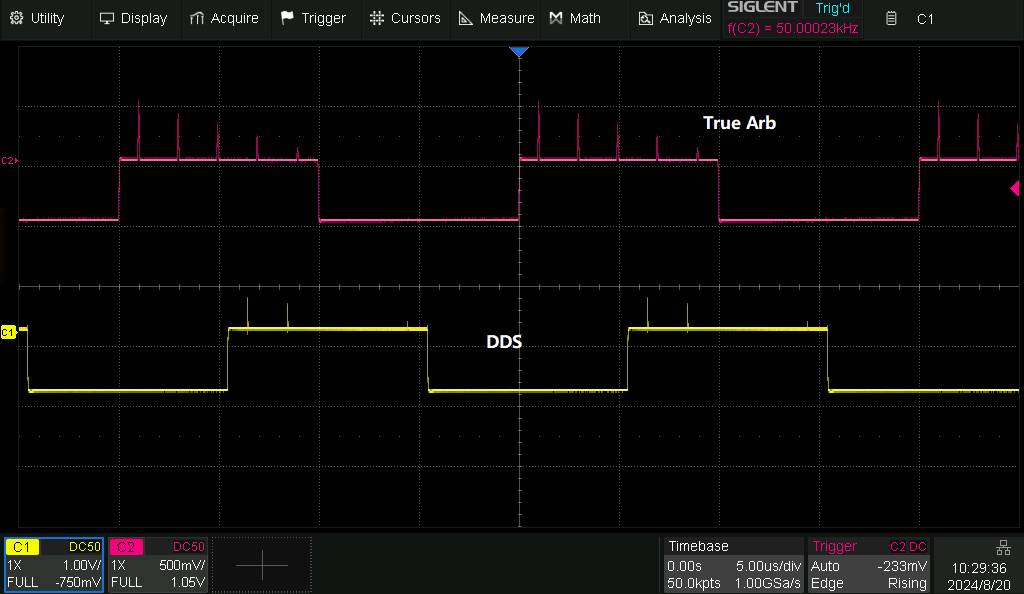

TrueArb generuje arbitralne przebiegi punkt po punkcie.
SDG1062X obsługuje szeroki zakres typów modulacji analogowych i cyfrowych, w tym AM, DSB-AM, FM, PM, ASK, FSK, PSK i PWM.
Zaawansowane funkcje testowe i modulacyjne
Model SDG1062X Plus oferuje szeroki wachlarz funkcji testowych, takich jak: odtwarzanie sekwencji sygnałów, generowanie wzorców PRBS (do 40 Mbps), wyjścia wieloimpulsowe oraz funkcję łączenia przebiegów. Obsługuje wiele typów modulacji analogowych i cyfrowych - w tym AM, FM, DSB-AM, ASK, PSK, FSK i PWM - co umożliwia symulację złożonych środowisk komunikacyjnych i pomiarowych.
Wszechstronność połączeń i zdalne sterowanie

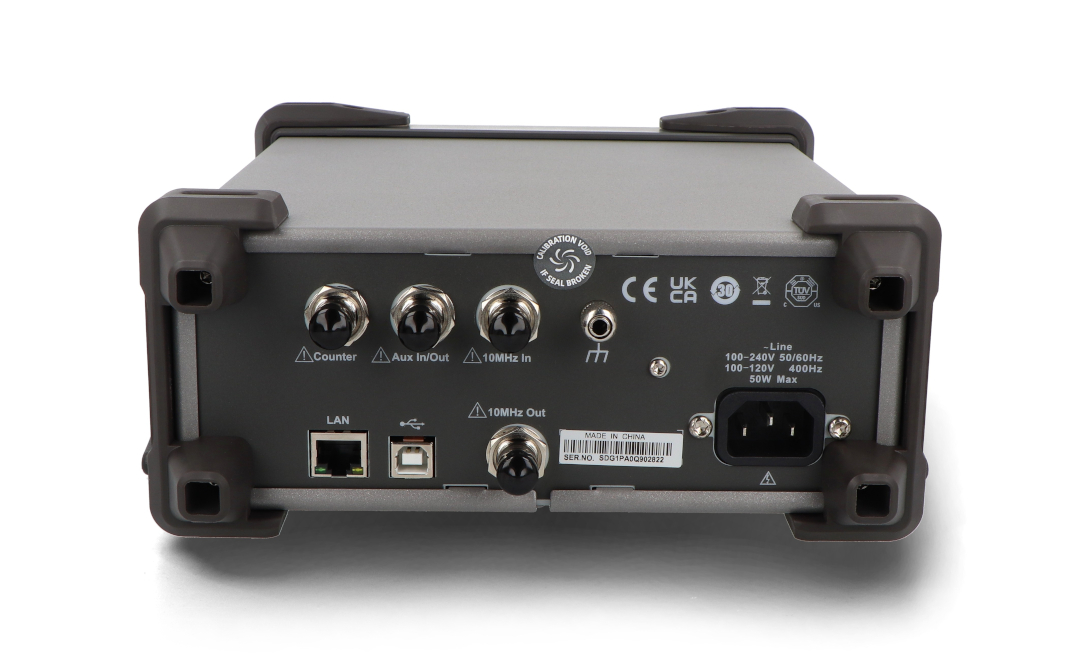

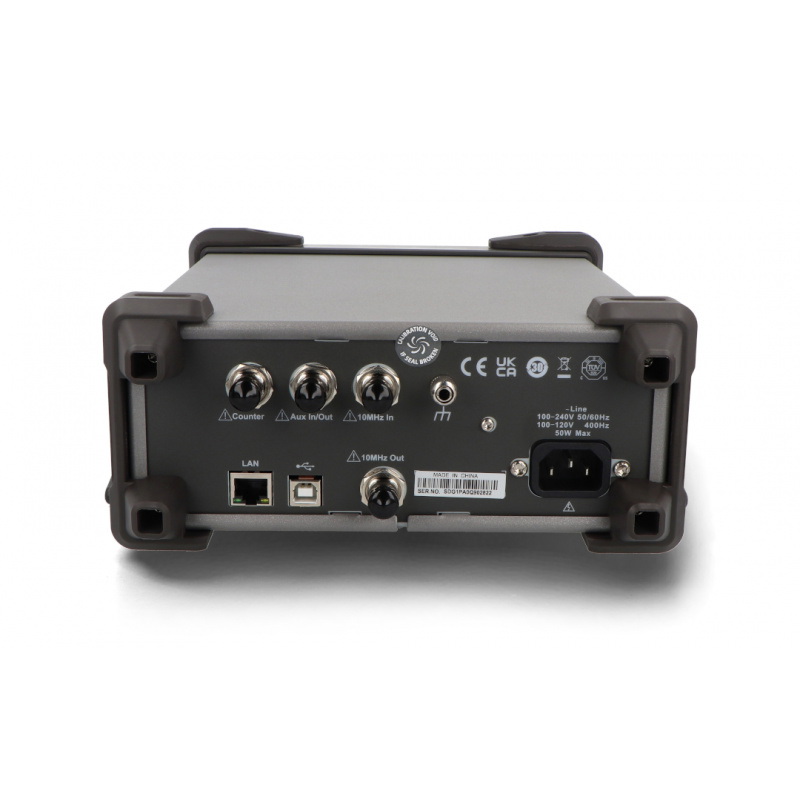

Generator wyposażony jest w liczne interfejsy komunikacyjne: USB Host, USB Device, LAN (VXI-11) oraz opcjonalnie GPIB (przez adapter). Wbudowany WebServer pozwala na pełne zdalne sterowanie urządzeniem za pomocą przeglądarki, co znacznie ułatwia integrację z systemami testowymi i automatyzację pomiarów.
Specyfikacja techniczna Siglent SDG1062X Plus
- Pasmo wyjściowe: od 1 μHz do 60 MHz
- Ilość kanałów: 2
- Rozdzielczość pionowa: 16 bit
- Szybkość próbkowania: 1 GSa/s
- Długość przebiegów arbitralnych: do 8 Mpts
- Maks. amplituda wyjściowa: 20 Vpp (HiZ)
- PRBS: do 40 Mbps
- Funkcje: Sweep, Burst, modulacje AM, FM, PM, FSK, PSK, PWM, PRBS, harmoniczne, łączenie przebiegów
- Interfejsy: USB Host, USB Device, LAN, opcjonalnie GPIB
- Wyświetlacz: LCD 4,3''
- Zasilanie: od 100 V do 240 V AC, 50/60 Hz
- Wymiary: 260,3 x 107,2 x 295,7 mm
- Masa: 3,48 kg
Zawartość zestawu
- Generator Siglent SDG1062X Plus
- Skrócona instrukcja obsługi
- Przewód zasilający
- Przewód USB
- Certyfikat kalibracji

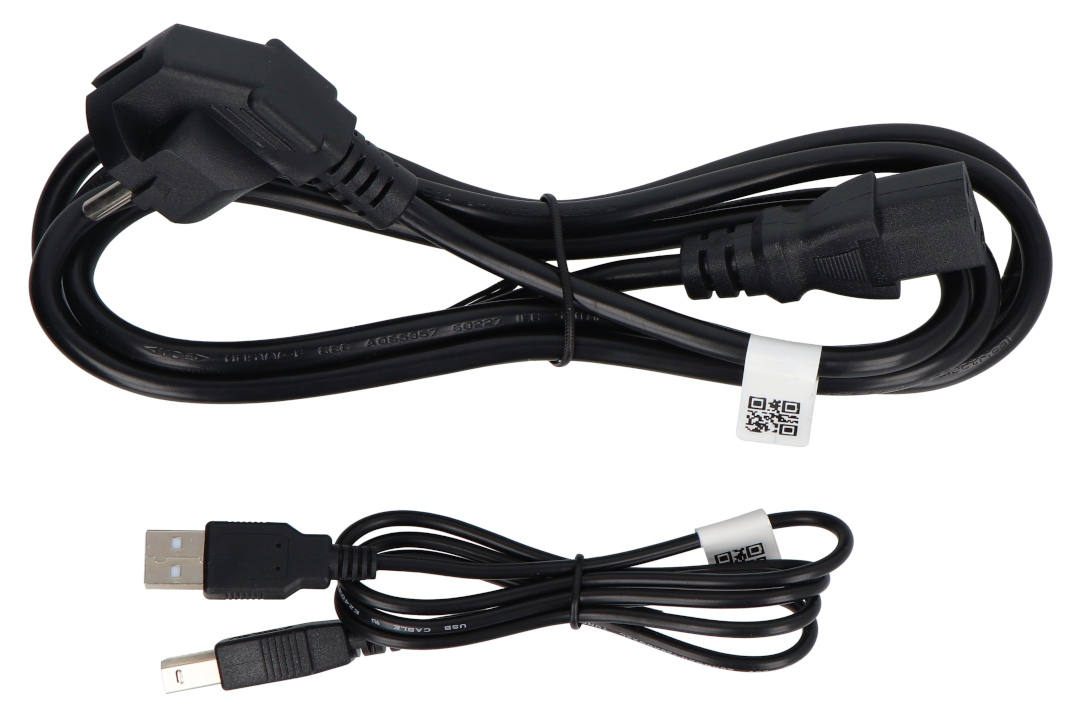

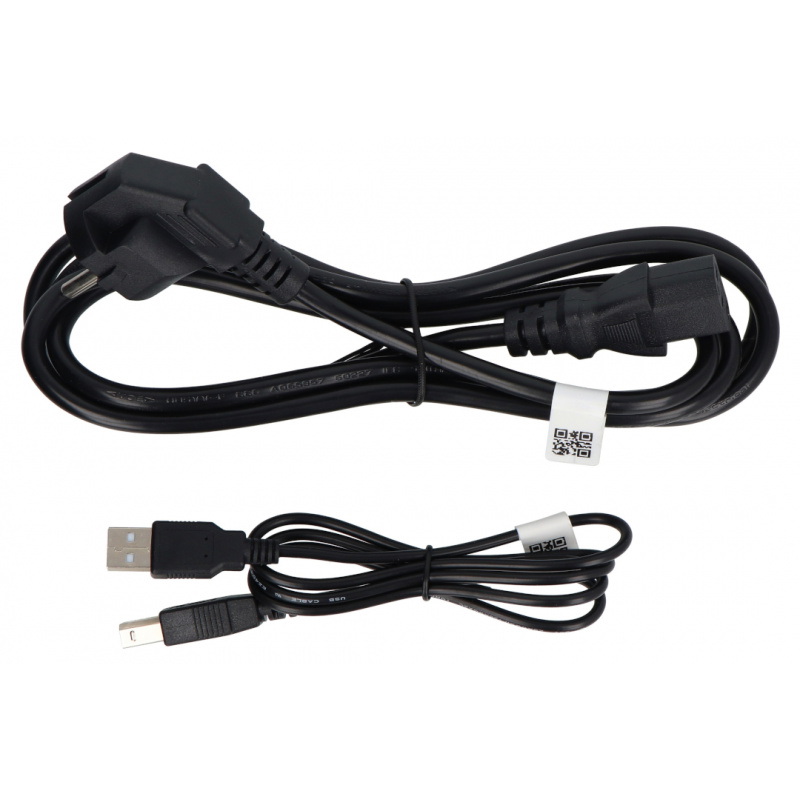

Zestaw zawiera przewód zasilający oraz USB.
