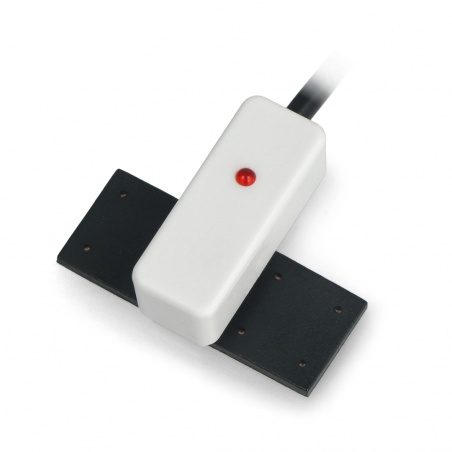

Bezkontaktowy czujnik poziomu cieczy - cyfrowy - DFRobot SEN0368

Indeks: DFR-19247 EAN: 6959420917693

Bezkontaktowy pojemnościowy czujnik poziomu poziomu cieczy wyposażony we wskaźnik stanu i możliwość regulowania czułości. Produkt ten może być wykorzystywany do wykrywania cieczy w niemetalowych pojemnikach bądź rurach (średnica zewnętrzna powyżej 11 mm). Nadaje się do wszystkich typów wykrywania zakrzywionych lub płaskich powierzchni, łuków, cylindrycznych pojemników lub rurociągów. Wysyłanie informacji zwrotnych na temat stanu czujnika odbywa się w czasie rzeczywistym.

Bezkontaktowy czujnik poziomu cieczy - cyfrowy - DFRobot SEN0368
62,90 zł
51,14 zł netto
Zapłać później
Bezkontaktowy czujnik poziomu cieczy DFRobot - średnica pojemnika:
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: Bezkontaktowy czujnik poziomu cieczy - cyfrowy - DFRobot SEN0368

Wyprodukowany przez firmę DFRobot bezkontaktowy pojemnościowy czujnik poziomu cieczy został wyposażony we wskaźnik stanu i możliwość regulowania czułości. Produkt ten może być wykorzystywany do wykrywania cieczy w niemetalowych pojemnikach bądź rurach (średnica zewnętrzna powyżej 11 mm). Wysyłanie informacji zwrotnych na temat stanu czujnika odbywa się w czasie rzeczywistym. Ponadto to czujnik ten został wyposażony w 4 pinowy adapter, który pozwala na bezpośrednie zbieranie sygnału cyfrowego, wygodny do połączenia z Arduino lub innymi mikrokontrolerami. Produkt ten charakteryzuje szeroka możliwość zastosowania przy wykrywaniu cieczy w zbiorniku, dystrybutorze wody itp. Ten bezkontaktowy czujnik poziomu cieczy został opracowany w oparciu o zaawansowaną technologię przetwarzania sygnału z wykorzystaniem szybkiego chipa. Na pomiar nie ma wpływu grubość ścianek pojemnika, zanieczyszczenia oraz obecność kwasów i zasad.

Bezdotykowy pojemnościowy czujnik poziomu o małej średnicyBezdotykowy pojemnościowy czujnik poziomu o małej średnicy.

Produkt kompatybilny z Arduino

W przewodniku użytkownika znajdziesz przydatne informacje oraz przykładowy kod.

Schemat połączenia z Arduino.
Numer Pin Opis
1 (lewy, brązowy) VOUT Zasilanie czujnika cieczy od 5 V do 12 V
2 (lewy, niebieski) GND Masa
3 (lewy, czarny) IO1 Wyjście czujnika cieczy przód/tył
4 (lewy, żółty) IO2 Wyjście sygnału poziomu czujnika cieczy
1 (prawy, czerwony) VIN Zasilanie
2 (prawy, czarny) GND Masa
3 (prawy, niebieski) IO1 Wyjście czujnika przód//tył
4 (prawy, zielony) IO2 Wyjście sygnału poziomu cieczy

Główne cechy produktu

  • Odpowiedni do stosowania we wszelkiego rodzaju zbiornikach niemetalowych, takich jak pojemniki plastikowe, szklane, ceramiczne i inne.
  • Maksymalna grubość ścianki zbiornika, w którym znajduje się badana ciecz - 20 mm
  • Szeroki zakres napięcia od 5 do 12 V, odpowiedni dla różnych obwodów lub aplikacji
  • Wysoka stabilność i czułość
  • Regulacja czułości
  • Wskaźnik stanu czujnika
  • Stabilna wydajność i długa żywotność
  • Odporny na zakłócenia zewnętrzne
Czujnik wyposażono w 4-pinowy adapter

Czujnik wyposażono w 4-pinowy adapter.

Na zdjęciu widoczny skład zestawu.

Na zdjęciu widoczny skład zestawu.

Specyfikacja bezkontaktowego czujnika poziomu cieczy

  • Zasilanie od 5 do 12 V
  • Czas reakcji: 500 ms
  • Temperatura pracy: od -5 do 105° C
  • Odpowiednia średnica rury: do 11 mm
  • Błąd poziomu cieczy: ± 1,5 mm
  • Materiał: ABS
  • Wodoodporność: IP65

W skład zestawu wchodzi

  • Bezdotykowy pojemnościowy czujnik x1
  • Gravity: 4-pinowy adapter czujnika x1
  • Śrubokręt x1
  • Opaska kablowa czarna x1
Szerokość opakowania 8 cm
Wysokość opakowania 12 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.036 kg

Micha

11/22/23

Pytanie: Hallo Botland, per Arduino soll ein Ventil bei erreichen eines bestimmten Flüssigkeitslevels angesteuert werden. Die Flüssigkeit befindet sich in einem Glaszylinder (D=30mm) könnte das mit dem Sensor gehen? Die Flüssigkeiten sind organische Lösemittel, wie Hexan, oder Dichlormethan. Was stört die Kapazitive Messung? vg Micha
Odpowiedź: Der Sensor sollte für jeden nicht-metallischen Tank mit einem Mindestdurchmesser von 11 mm geeignet sein.
Bartosz

03/21/22

Pytanie: Witam, Chciałem zapytać jak wygląda sprawa pracy tego czujnika z metalowymi zbiornikami? Potrzebuję takie urządzenie do wykrywania poziomu cieczy wykroplonego czynnika chłodniczego w metalowym zbiorniku.
Odpowiedź: Niestety, czujnik współpracuje jedynie z niemetalowymi pojemnikami.
