• EOL

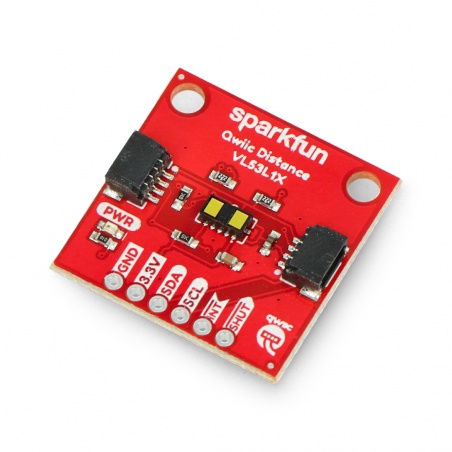

VL53L1X time-of-flight - czujnik odległości i światła otoczenia I2C (QWIIC) - SparkFun SEN-14722

Indeks: SPF-12376 EAN: 5904422319106

Cyfrowy czujnik łączący pomiar zbliżeniowy metodą time-of-flight oraz zdolność mierzenia natężenia światła otoczenia. Działa w zakresie do 400 cm z rozdzielczością 1 mm. Komunikuje się poprzez magistralę I2C (złącze QWIIC), zasilany jest napięciem od 2,6 do 3,5 V.

VL53L1X time-of-flight - czujnik odległości i światła otoczenia I2C (QWIIC) - SparkFun SEN-14722
129,00 zł
104,88 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: SparkFun
Kompatybilny z: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: VL53L1X time-of-flight - czujnik odległości i światła otoczenia I2C (QWIIC) - SparkFun SEN-14722

Cyfrowy czujnik łączący pomiar zbliżeniowy metodą time-of-flight oraz zdolność mierzenia natężenia światła otoczenia. Działa w zakresie do 400 cm z rozdzielczością 1 mm. Komunikuje się poprzez magistralę I2C (złącze QWIIC), zasilany jest napięciem od 2,6 do 3,5 V.

Specyfikacja techniczna czujnika

  • Napięcie zasilania: od 2,6 V do 3,5 V
  • Pobór prądu: 20 mA
  • Zakres pomiarowy: od 4 do 400 cm
  • Rozdzielczość: 1 mm
  • Interfejs: I2C-  wbudowane złącza QWIIC
  • Wymiary płytki: 26 x 26 mm

Szczegóły w dokumentacji układu.

Produkt kompatybilny z Arduino

Producent udostępnia szczegółowy poradnik użytkownika.



Komunikacja VL53L1X time-of-flight

Czujnik posiada sześć wyprowadzeń do samodzielnego montażu złącz typu goldpin - raster 2,54 mm (brak w zestawie).

Czujnik odległości i światła - wyprowadzenia



Nazwa

Opis

GND Masa układu.
3V3

Napięcie zasilania modułu od 2,7 V do 3,5 V.

Linie SDA i SCL są podciągane do tego poziomu przy pomocy rezystorów.

SDA

Linia danych I2C.

Stan niski to 0 V, a stan wysoki jest równy pinowi VIN.

SCL

Linia zegarowa I2C.

Stan niski to 0 V, a stan wysoki jest równy pinowi VIN.

INT

Przerwanie, osiąga stan niski, gdy dane są gotowe.

SHUT

Pin wyłączający moduł aktywowany stanem niskim. Domyślnie podciągnięty pod VDD.

Stan niski przełącza czujnik stan czuwania. Szczegóły w dokumentacji.



Napięcie zasil. od 2.4 V
Napięcie zasil. do 3.6 V
Interfejs I2C
Moduł - Odległ. do 400 cm
Moduł - Odległ. od 0 cm
Szerokość opakowania 5 cm
Wysokość opakowania 0.4 cm
Głębokość opakowania 9 cm
Masa opakowania 0.003 kg
