Arduino w połączeniu z czujnikiem opadów deszczu YL-83

Ten krótki tutorial pokazuje jak obsłużyć czujnik opadów deszczu za pośrednictwem płytki Arduino.



W przykładzie wykorzystano następujące elementy:



Podłączenie

Moduł jest zasilany bezpośrednio z Arduino, więc nie potrzebujemy zewnętrznego źródła energii. Piny podłączamy według tabeli:



Pin Arduino Pin Czujnika
5 V VCC
GND GND
pin A0 A0
pin 2  D0

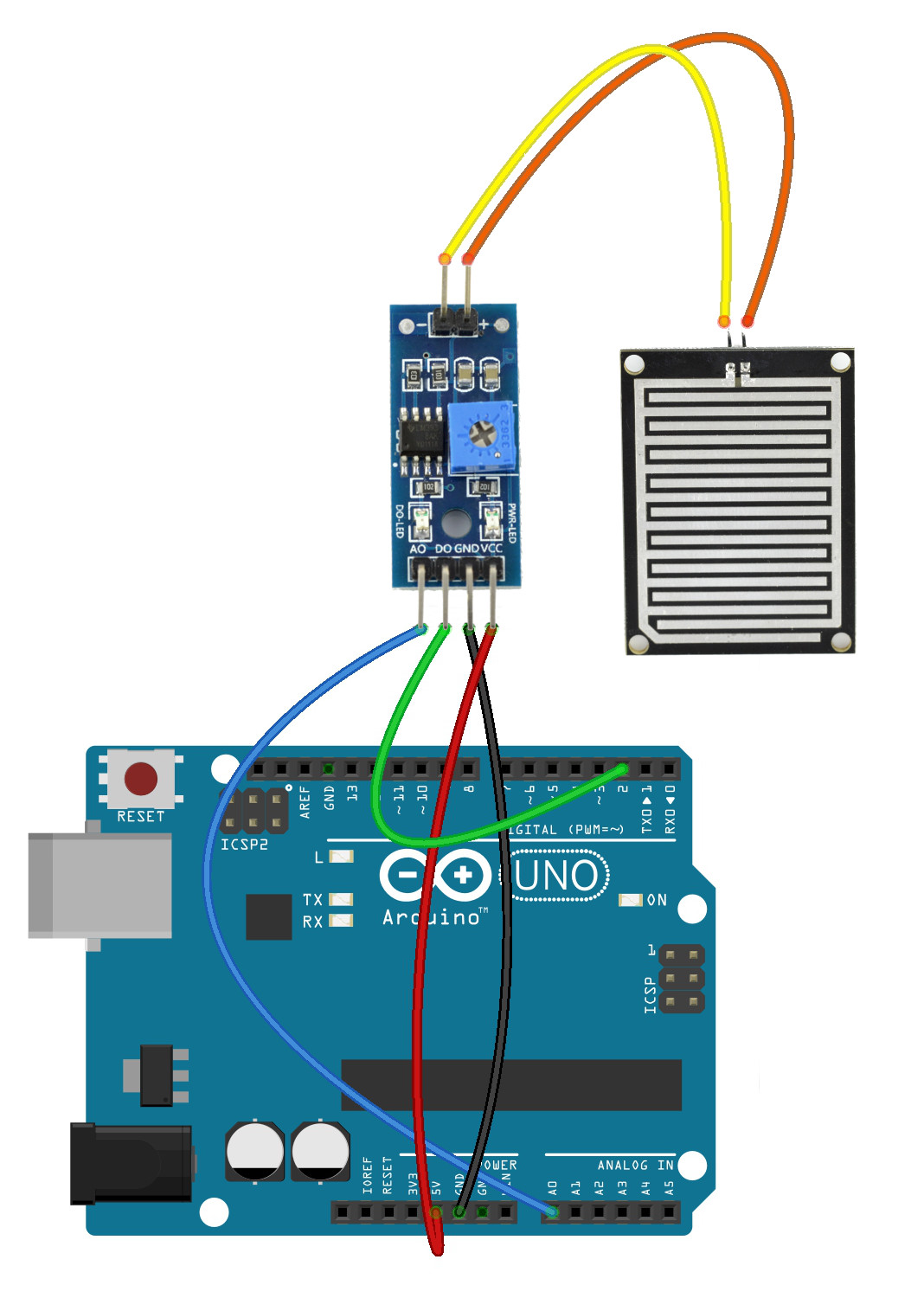

Pozostałe dwa piny z modułu czujnika łączymy z sondą pomiarową za pomocą dołączonego do zestawu przewodu tak, jak na poniższym schemacie:



Schemat podłączenia czujnika opadów deszczu.



Obsługa

Wyjście D0 działa cyfrowo. Domyślnie jest w stanie wysokim, natomiast po wykryciu opadów przechodzi w stan niski. Czułość możemy regulować za pomocą wbudowanego potencjometru. Natomiast wyjście A0 generuje sygnał analogowy i zmniejsza wartość napięcia wraz ze wzrostem opadów (jest odwrotnie proporcjonalne do natężenia deszczu). W przykładzie wykorzystamy prosty program, który na bieżąco będzie wyświetlał na monitorze szeregowym wartości odczytane z A0 i D0.



  1.
  2. int sensor_A0 = A0; // podłączenie od A0 na czujniku do A0 na Arduino
  3. int sensor_D0 = 2; // podłączenie od D0 na czujniku do pinu 2 na Arduino
  4. int wartosc_A0; // zmienna dla wartości A0
  5. int wartosc_D0; // zmienna dla wartości A0
  6.
  7. void setup() {
  8. Serial.begin(9600); // uruchomienie monitora szeregowego
  9. pinMode(2, INPUT); // ustawienie pinu 2 jako wejście
  10.
  11. }
  12.
  13. void loop() {
  14. wartosc_A0 = analogRead(sensor_A0); // pobranie wartości z A0
  15. wartosc_D0 = digitalRead(sensor_D0); // pobranie wartości z D0
  16. Serial.print("D0: "); // wyświetlenie na monitorze szeregowym
  17. Serial.print(wartosc_D0);
  18. Serial.print(" -- A0: ");
  19. Serial.println(wartosc_A0);
  20. delay(200); // opóźnienie pomiędzy kolejnymi odczytami
  21. }
  22.



Efekty działania programu możemy zobaczyć na poniższym screenie:





Zrzut ekranu szeregowego monitora.
