Arduino i przycisk dotykowy

Arduino i przycisk dotykowy

Krótki poradnik przedstawiający sposób, w jaki połączyć Arduino i przycisk dotykowy.



W przykładzie wykorzystano następujące elementy:



Podłączenie modułu z Arduino:

W celu obsługi modułu z wykorzystaniem Arduino należy połączyć układ w następujący sposób:



Moduł Pin Arduino
GND GND
OUT 2
VCC 5 V

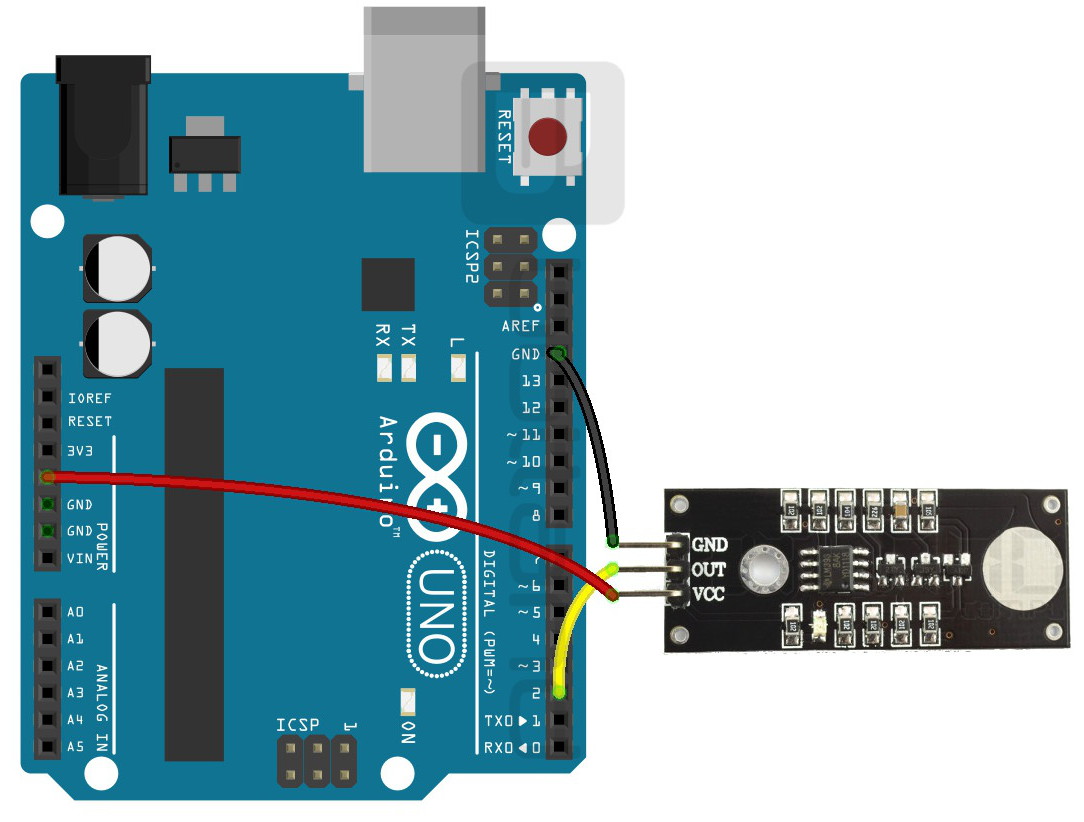

Schemat podłączenia modułu z Arduino Uno.



Program do Arduino

Wyprowadzenie wyjściowe domyślnie generuje stan wysoki. Wykrycie dotyku powoduje jego przejście w stan niski. W przykładzie został wykorzystany następujący kod:

  1. int czujnik = 2;   //pin 2 połączony z sygnałem z czujnikia
  2.
  3. void setup() {
  4.   Serial.begin(9600);        //inicjalizacja monitora szeregowego
  5.   pinMode(czujnik, INPUT);   //ustawienie pinu Arduino jako wejście
  6.   pinMode(13, OUTPUT);       //pin 13 jako wyjście
  7.
  8.   Serial.println("---- TEST PRZYCISKU DOTYKOWEGO ----");
  9. }
  10.
  11. void loop() {
  12.   int war = digitalRead(czujnik);                  //odczytanie wartości z czujnika
  13.   if (war == LOW)                                  //wyświetlenie informacji na monitorze szeregowym
  14.   {                                                //stan niski oznacza wykrycie dotyku, stan wysoki - jego brak
  15.     Serial.println("     Wykryto dotyk");
  16.     digitalWrite(13, HIGH);                        //dodatkowo w przypadku wykrycia dotyku, dioda spod pinu 13 zapala się
  17.   }
  18.   else
  19.   { Serial.println("Wolny");
  20.     digitalWrite(13, LOW);
  21.   }
  22.   delay(200);                         //opóźnienie między kolejnymi odczytami
  23. }



Program wyświetla komunikaty na monitorze szeregowym. Dodatkowo, gdy zostanie wykryty dotyk, dioda w module oraz ta w Arduino spod pinu 13 zaświeci się. Efekty działania programu można zaobserwować na poniższym screenie:





Zrzut ekranu szeregowego monitora.
