Opis produktu: W6300-EVB-Pico2 - płytka z mikrokontrolerem RP2050 i Ethernet - WIZnet

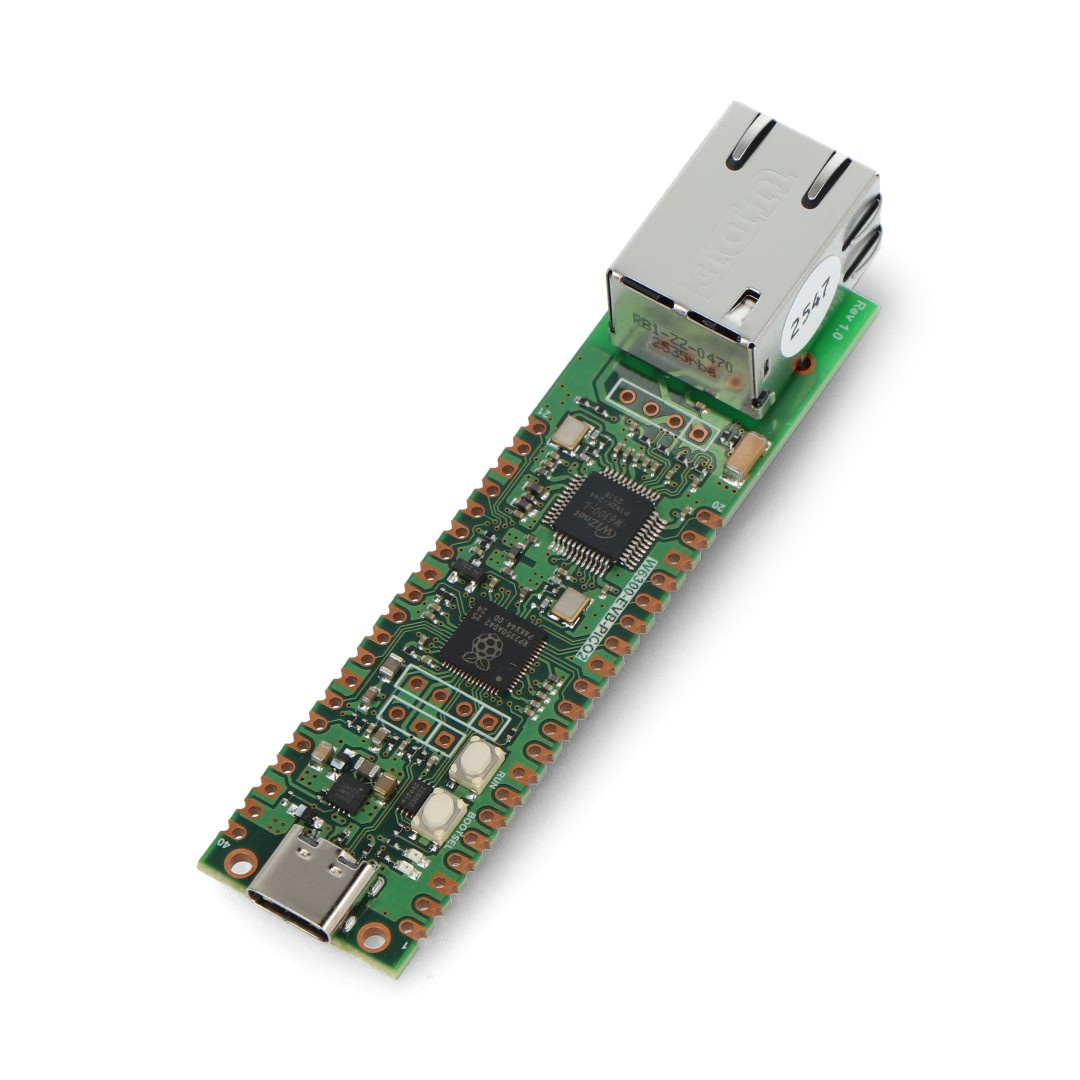

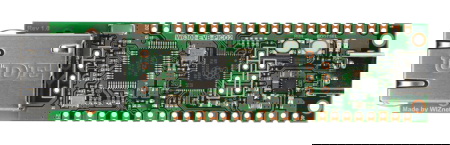

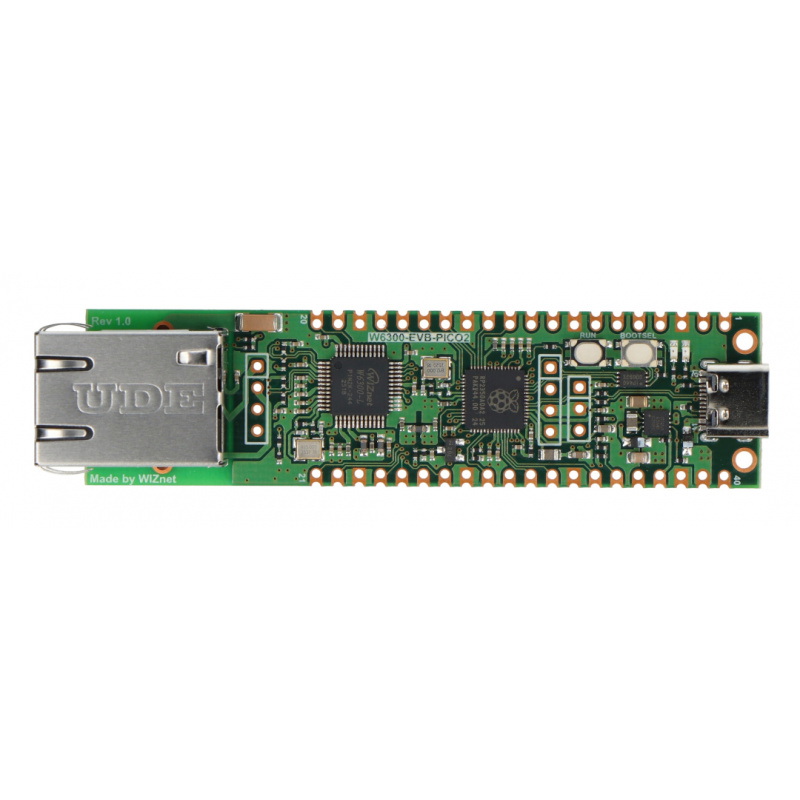

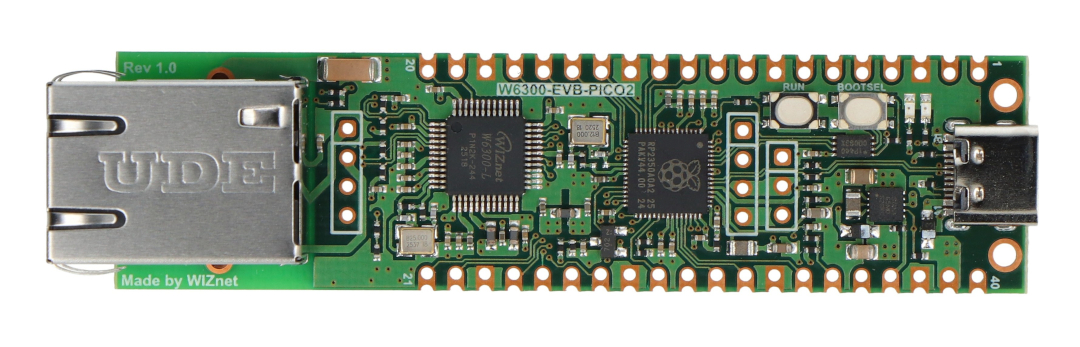

W6300-EVB-Pico2 to kompaktowy moduł rozwojowy oparty na mikrokontrolerze RP2350 z wbudowaną pamięcią Flash 16 MB oraz dwurdzeniowym procesorem ARM Cortex-M33. Zintegrowany kontroler Ethernet W6300 obsługuje standardy IPv4/IPv6, TCP/UDP, ICMP i IGMP, umożliwiając tworzenie wydajnych aplikacji sieciowych bez dodatkowych układów. Moduł oferuje szeroki zakres napięcia I/O (od 1,8 V do 5 V), bogaty zestaw peryferiów cyfrowych i analogowych, a także zaawansowane funkcje bezpieczeństwa, takie jak TrustZone, Secure Boot i OTP. Dzięki kompatybilności z Raspberry Pi Pico 2 oraz pinom QSPI przeznaczonym do obsługi Ethernetu, W6300-EVB-Pico2 jest gotowy do integracji w profesjonalnych projektach embedded i IoT.
W6300-EVB-Pico2 - płytka z mikrokontrolerem RP2050 i Ethernet - WIZnet.Producent przygotował także szczegółowy przewodnik użytkownika, który zawiera opis poszczególnych wyprowadzeń - sprawdź!
W6300-EVB-Pico2 to kompaktowy moduł rozwojowy oparty na mikrokontrolerze RP2350 z wbudowaną pamięcią Flash 16 MB.Cechy szczególne
- Mikrokontroler RP2350: dual-core ARM Cortex-M33, 150 MHz
- Wbudowana pamięć Flash: 16 Mbit, możliwość XIP (Execute In Place)
- Wydajna magistrala crossbar: wielozadaniowość i szybki dostęp do pamięci
- Zintegrowany kontroler Ethernet W6300: obsługa IPv4, IPv6, TCP/IP, UDP, Wake-on-LAN
- Pamięć Ethernet TX/RX: 64 kB (32 kB + 32 kB)

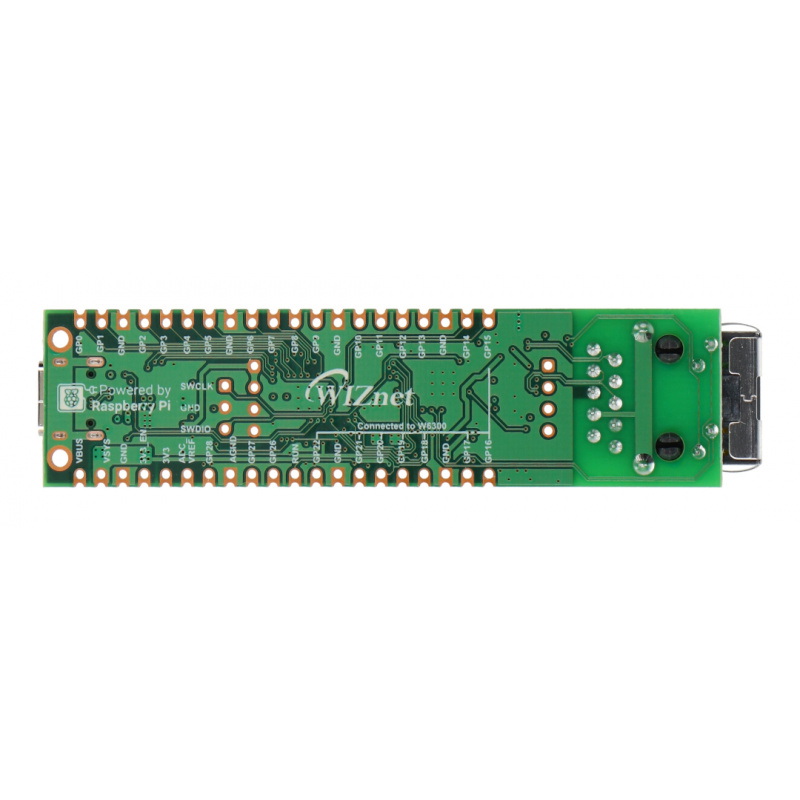

- Kompatybilność z QSPI: GPIO od 15 do 22 zarezerwowane dla komunikacji z W6300
Zastosowania w praktyce
Moduł W6300-EVB-Pico2 jest doskonałym rozwiązaniem dla projektów wymagających stabilnej komunikacji Ethernet i dużej wydajności przy niskim poborze mocy. Idealnie nadaje się do zastosowań przemysłowych, urządzeń IoT, automatyki domowej, inteligentnych czujników, a także jako platforma edukacyjna do nauki komunikacji sieciowej. Dzięki zgodności z Raspberry Pi Pico 2 i bogatej dokumentacji, ułatwia szybki rozwój i wdrożenie aplikacji w środowiskach takich jak AWS IoT czy Azure.
Specyfikacja techniczna modułu
- Procesor: RP2350 (2x Cortex-M33 do 150 MHz)
- Pamięć SRAM: 520 kB
- Pamięć Flash: 16 Mbit (QSPI)
- Interfejsy:
- 2x UART, 2x I2C, 2x SPI
- 16x PWM
- 3x PIO (12 maszyn stanów)
- 12-bit ADC 500 ksps (8 kanałów)
- Ethernet:
- W6300, 10/100 Mbps PHY z Auto-MDIX
- Obsługa IPv4/IPv6, TCP, UDP, ICMP, Wake-on-LAN
- Pamięć 64 kB dla TX/RX

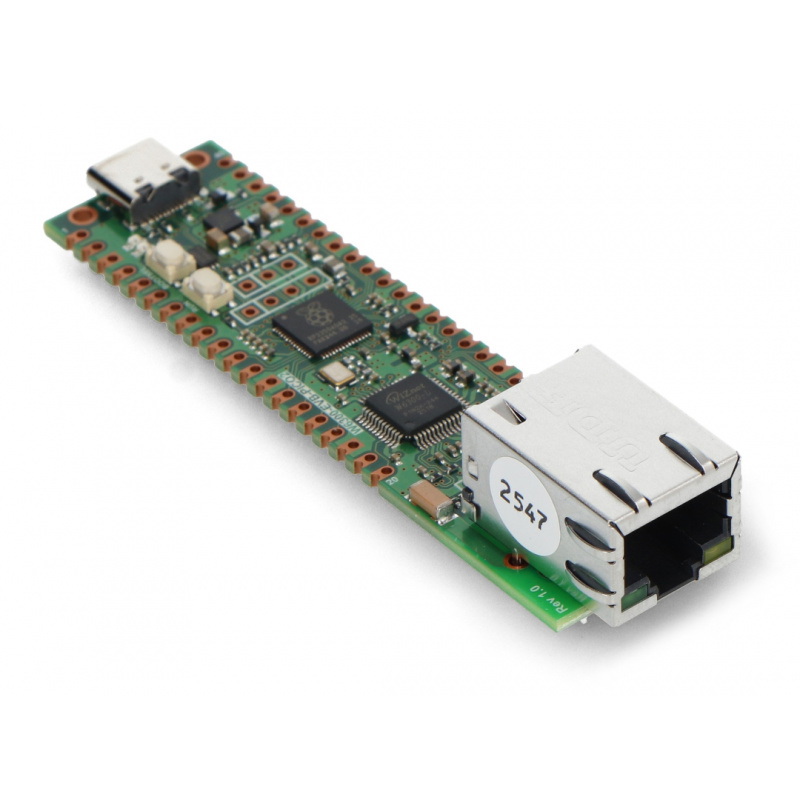

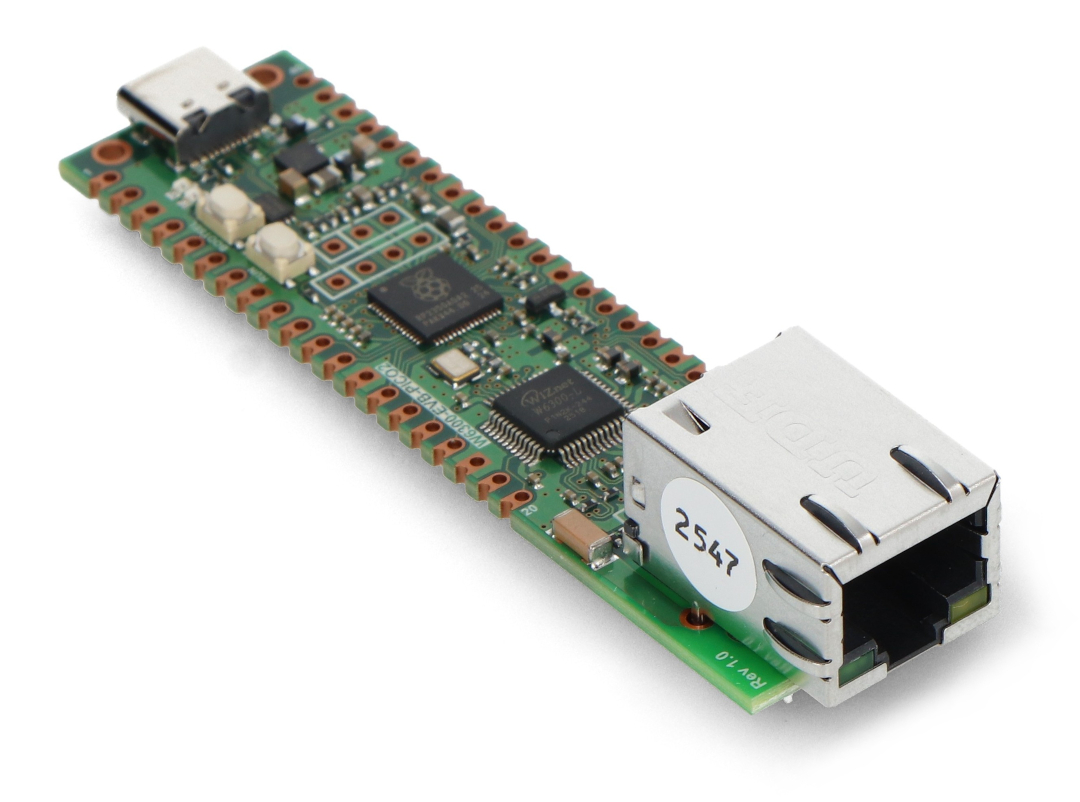

- Wbudowane złącze RJ45
- Bezpieczeństwo: TrustZone, Secure Boot, OTP
- Zasilanie:
- 3,3 V (z przetwornicy DC-DC)
- Wejście USB typu C: 5 V
- Złącza:
- 40-pinowy układ zgodny z Raspberry Pi Pico2
- 3-pinowy port SWD
- Temperatura pracy: od -20°C do 85°C (zalecane do 70°C)
- Wymiary PCB: 21 x 51 mm, grubość 1 mm
- Masa: 58 g
W6300-EVB-Pico2 jest gotowy do integracji w profesjonalnych projektach embedded i IoT.
