Opis produktu: Moduł xyz-mIOT 2.09 M95FA Quad Band GSM + HDC2010, DRV5032 - do Arduino i Raspberry Pi

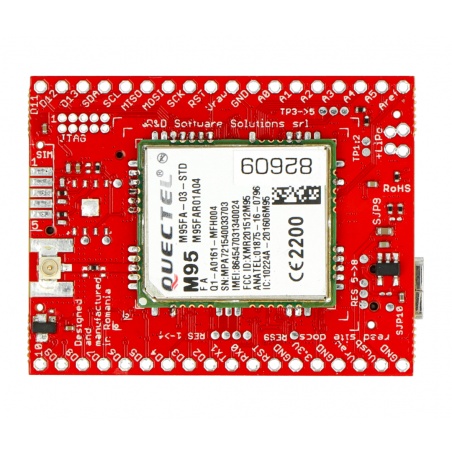

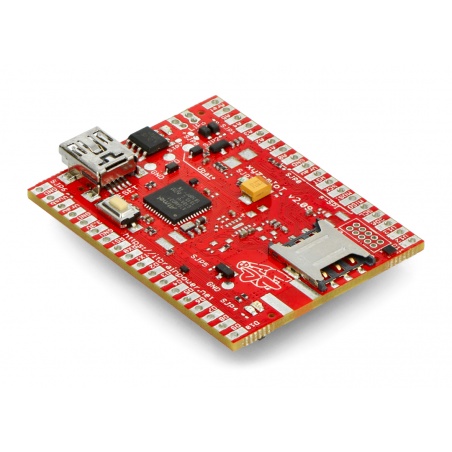

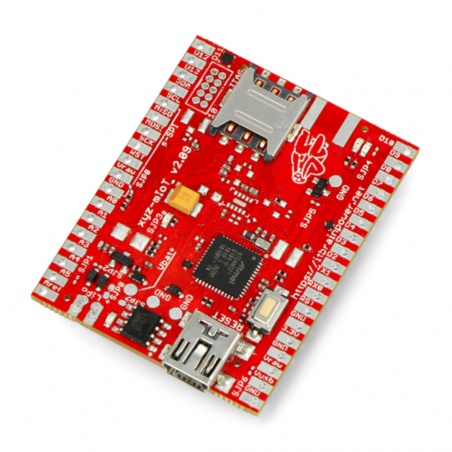

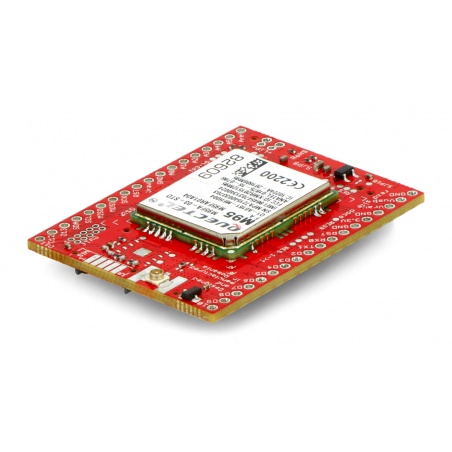

Niewielki moduł współpracujący z Arduino łączący w sobie wiele możliwości ułatwiający komunikację w IoT. Posiada m. in. 4 zakresowy moduł GSM M95FA, czujnik temperatury i wilgotności HDC2010 oraz czujnik efektu Halla DRV5032. Dodatkowy mikrokontroler ATSAMD21G zapewnia 13 pinów I/O, interfejsy UART, I2C, SPI oraz wejścia analogowe. Na płytce znajdują się: złącze na karty SIM, moduł ładujący do baterii LiPol oraz gniazdo u.FL do zamontowania zewnętrznej anteny.

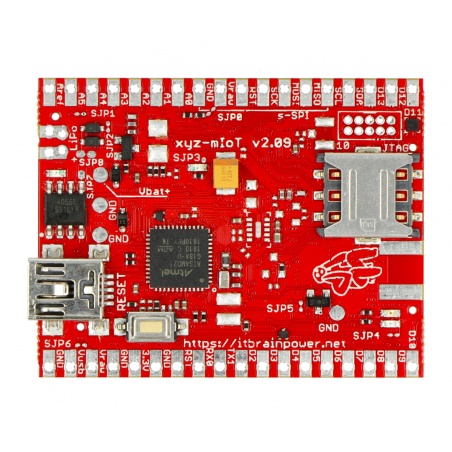

Rozkład elementów na płytce xyz-mIOT
Specyfikacja techniczna modułu
- Mikrokontroler: SAM21 Cortex-M0+ 32-bit
- Częstotliwość: 48 MHz
- RTC: 32,768 kHz
- Pamięć Flash: 256 kB
- Pamięć SRAM: 32 kB
- 13 pinów I/O (napięcie 3,3 V)
- 12 z możliwością PWM
- 5 wejść analogowych
- Interfejsy UART, I2C, SPI
- 8 przerwać zewnętrznych
- Prąd wyprowadzeń: 7 mA
- Wbudowany modem: Quectel M95FA
- Obsługiwane standardy: GSM
- Częstotliwości: 850 / 950 / 1800 / 1900 MHz
- Złącze SIM o rozmiarze nano
- Złącze u.FL
- Czujnik temperatury i wilgotności: HDC2010
- Czujnik efektu Hala: DRV5032
- Wbudowany konwerter USB-UART: 4 piny
- Wbudowany moduł ładowarki lipol
- Przycisk modemu: Power
- Współpracuje z Arduino i Raspberry Pi
- Wymiary płytki: 32 x 30 mm
|
Szczegółowy opis modułu można znaleźć w prezentacji oraz na stronie producenta. |
Opis wyprowadzeń
Moduł posiada 5 pinów analogowych, wyprowadzenia SPI, I2C, piny do podłączenia zasilania, piny UART oraz piny cyfrowe. Dodatkowo na płytce znajduje się złącz miniUSB, ładowarkę lipol, sensory i dodatkowe złącza do podłączenia m. in. czujnika wibracji.
|
Producent udostępnia kilka wersji modułu różniące się wbudowanym modemem oraz czujnikami. Polecamy zapoznać się z naszą ofertą. |
