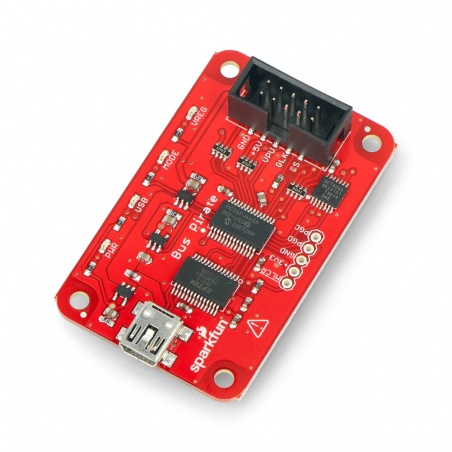

Opis produktu: Bus Pirate v3.6a - SparkFun TOL-12942
Urządzenie pozwala połączyć komputer PC z modułami elektronicznymi korzystającymi z popularnych protokołów transmisyjnych np. SPI, I2C, UART. Bus Pirate usprawnia proces komunikacji z nowym układem, pozwala w prosty sposób wykryć błędy transmisji, sprawdzić poprawność działania magistrali oraz przekazać komendy. Szczególnie przydatny podczas obsługi czujników, do sprawdzenia poprawności przepływu danych. Oprócz wyżej wymienionych funkcji układ działa także jako analizator stanów logicznych (do 1 MHz), generator sygnału częstotliwościowego oraz programator mikrokontrolerów AVR.
Moduł na komputerze PC instaluje się jako wirtualny port COM, dzięki temu można obsługiwać go przy pomocy dowolnego terminala. Wbudowany bootlader pozwala aktualizować oprogramowanie (firmware). Głównymi elementami na płytce są procesor sterujący PIC24FJ64 oraz konwerter USB-UART FT232RL. Złącze mini USB pozwala połączyć układ z komputerem przy pomocy przewodu. Moduły elektroniczne podłączone są poprzez gniazdo IDC lub a pomocą przewodów. W obsłudze Bus Pirate pomaga obszerna instrukcja oraz forum produktu.
Specyfikacja Bus Pirate v3.6a
- Wspierane protokoły komunikacyjne:
- 1-Wire
- I2C
- SPI
- JTAG
- UART
- USART
- MIDI
- PC keyboard
- HD44780 LCD
- 2- i 3-wire
- Wyprowadzenia tolerujące napięcia z zakresu: 0 - 5,5 V
- Zakres mierzonego napięcia analogowego: 0 - 6 V
- Zakres mierzonej częstotliwości: 1 Hz - 40 MHz
- Generator PWM: 1 kHz - 4 MHz
- Wbudowane rezystory podciągające (pull-up)
- Wbudowane źródła napięć 5 V oraz 3,3 V
- Makra dla popularnych operacji
- Analizator przepływu danych magistrali I2C oraz SPI (bus traffic sniffers)
- Wbudowany bootloader pozwalający w prosty sposób aktualizować oprogramowanie
- Konwerter USB - UART (serial)
- Analizator stanów logicznych 10 Hz - 1 MHz
- Możliwość pracy w trybie programatora AVR STK v2
- Złącze miniUSB - przewód do nabycia osobno
- Wymiary płytki: 53 x 30 mm
