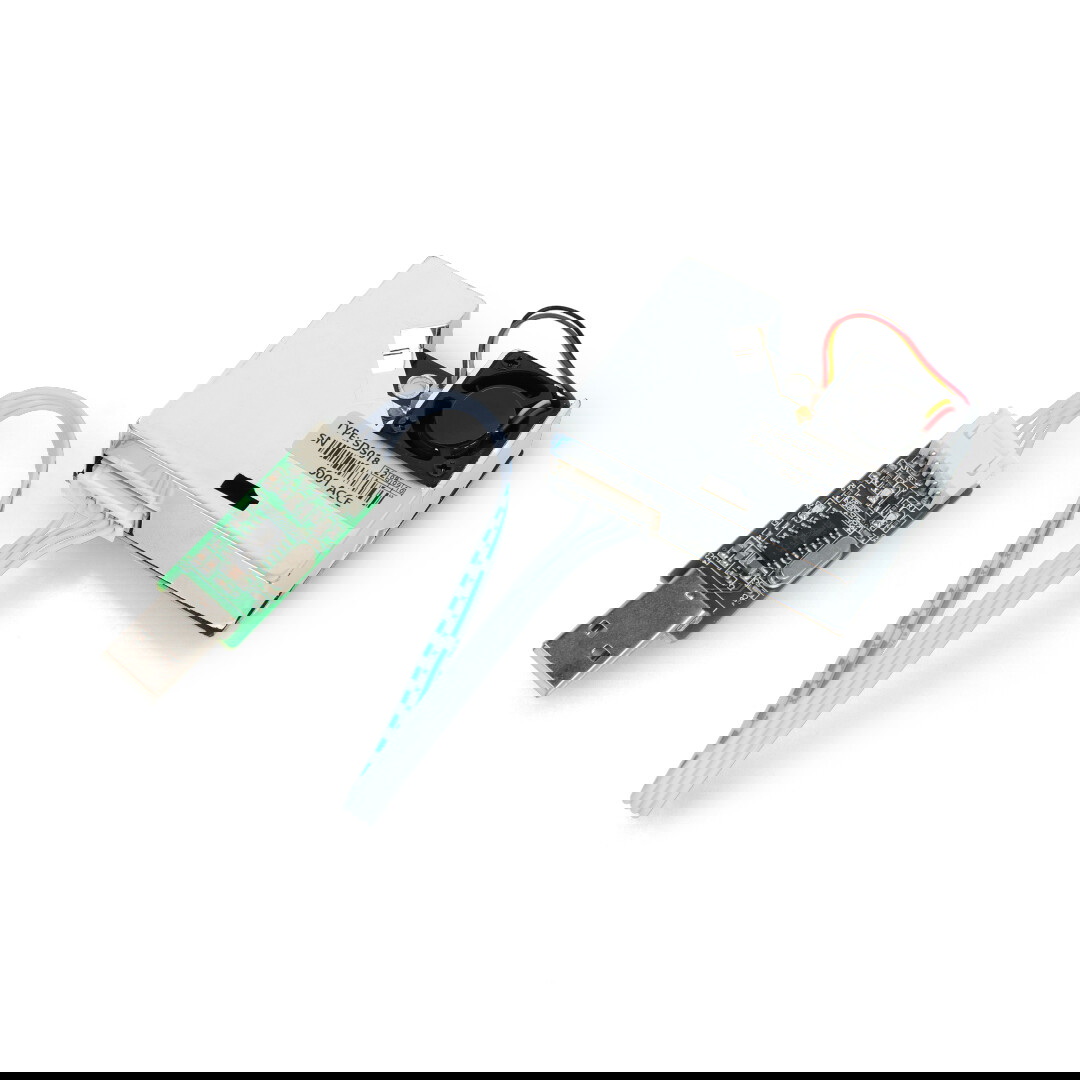

Opis produktu: Laserowy czujnik pyłu/czystości powietrza PM2.5 i PM10 SDS011 - 5 V UART/PWM
Laserowy czujnik pyłu umożliwiający monitorowanie czystości powietrza. Pozwala wykryć cząstki o średnicy powyżej 0,3 μm, przeznaczony do pomiaru wartości PM2.5 i PM10. Posiada wentylator zasysający powietrze. Układ zasilany jest napięciem od 4,7 V do 5,3 V, komunikuje się poprzez sygnał UART lub PWM.
|
Sprawdź w jaki sposób podłączyć czujnik z: |
Laserowy czujnik pyłu/czystości powietrza PM2.5 i PM10 SDS011 - 5 V UART/PWM.

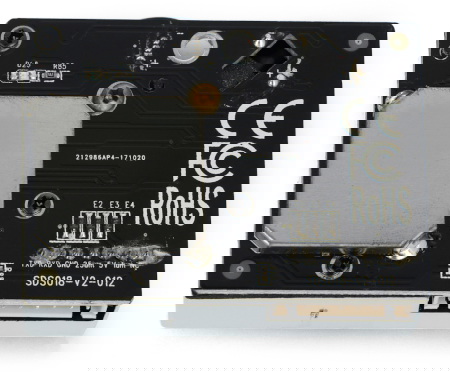

Podłączenie czujnika
Czujnik posiada siedem wyprowadzeń, ich opis znajduje się w tabeli. W przypadku połączenia czujnika z Arduino lub innymi urządzeniami pracującymi z napięciem 5 V, niezbędne jest zastosowanie konwertera napięć.
| Pin | Opis |
|---|---|
| NRT | Nie podłączone. |
| 1µm | Wyjście PWM. Szczegóły w dokumentacji. |
| 5V | Napięcie zasilania: od 4,7 V do 5,3 V. |
| 2,5µm | Wyjście PWM. Szczegóły w dokumentacji. |
| GND | Masa układu. |
| RXD | Odbiornik interfejsu UART (3,3V) |
| TXD | Nadajnik interfejsu UART (3,3V) |

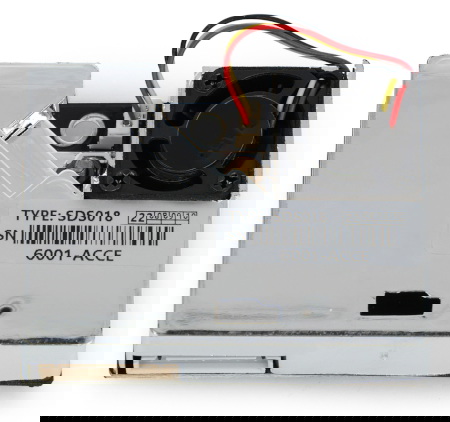

Laserowy czujnik pyłu/czystości powietrza PM2.5 i PM10 SDS011 - 5 V UART/PWM.
Specyfikacja czujnika czystości powietrza
- Napięcie zasilania: od 4,7 V do 5,3 V
- Pobór prądu: ok. 70 mA
- Czułość: 0,3 μm
- Zakres pomiarowy: od 0 µg/m³ do 999,9 µg/m³
- Komunikacja: sygnał UART / PWM
- Złącze 7-pinowe: raster 2,54 mm
- Temperatura pracy: od -10°C do 50°C
- Ciśnienie atmosferyczne: od 86 kPa do 110 kPa
- Wymiary płytki: 71 x 70 x 23 mm
Charakterystyka czujnika SDS011
Czujnik SDS011 przeznaczony do pomiaru czystości powietrza wykorzystuje w swojej zasadzie działania rozpraszanie światła laserowego. Do rozpraszania wiązki światła lasera dochodzi wtedy, kiedy cząstki przechodzą przez obszar detekcji. Rozproszone światło jest przekształcane na sygnały elektryczne, które są wzmacniane i przetwarzane na sygnał PWM. Stężenie i średnica cząstek stałych w powietrzu jest wyznaczana na podstawie analizy, ponieważ przebieg sygnału PWM odwzorowuje fizyczne wymiary cząstek PM2.5. Czujnik SDS011 może być zastosowany w takich aplikacjach jak systemy oczyszczania powietrza, a także systemy pomiarowe do oceny stanu czystości powietrza.
Żywotność czujnika czystości powietrza SDS011
Żywotność to jeden z najważniejszych parametrów technicznych czujnika czystości powietrza SDS011. Dzięki zastosowaniu wysokiej jakości diody emitującej światło laserowe czujnik może pracować bezawaryjnie przez czas co najmniej 8000 godzin. Jeśli Twoja aplikacja wymaga precyzyjnego pomiaru w czasie, wówczas możesz korzystać z czujnika SDS011 w trybie domyślnym, w którym pomiar jest dokonywany co jedną sekundę. Natomiast jeśli Twoja aplikacja nie wymaga precyzyjnego pomiaru w czasie, możesz uruchomić drugi tryb, w którym czujnik wykonuje pomiar raz na 30 s. Ten tryb znacznie wydłuża żywotność czujnika.
