Arduino w połączeniu z generatorem AD9850

Arduino w połączeniu z generatorem AD9850



Moduł AD9850 służy do generowanie dwóch przebiegów sinusoidalnych i dwóch prostokątnych o częstotliwości do 40 MHz. Układ komunikuje się przy pomocy magistrali szeregowej lub wysyłając bity równolegle. Został wyposażony w przylutowane złącza golpin raster 2,54 mm umożliwiające wpięcie w płytkę stykową lub podłączenie za pomocą przewodów.



W przykładzie zostały zastosowane następujące elementy:



Podłączenie AD9850 z Arduino:

W celu obsługi generatora z wykorzystaniem interfejsu szeregowego należy połączyć układ z Arduino w następujący sposób:



Pin AD9850 Pin Arduino
W_CLK 2
FQ_UD 3
DATA 4
RESET

5
VCC 5 V
GND GND

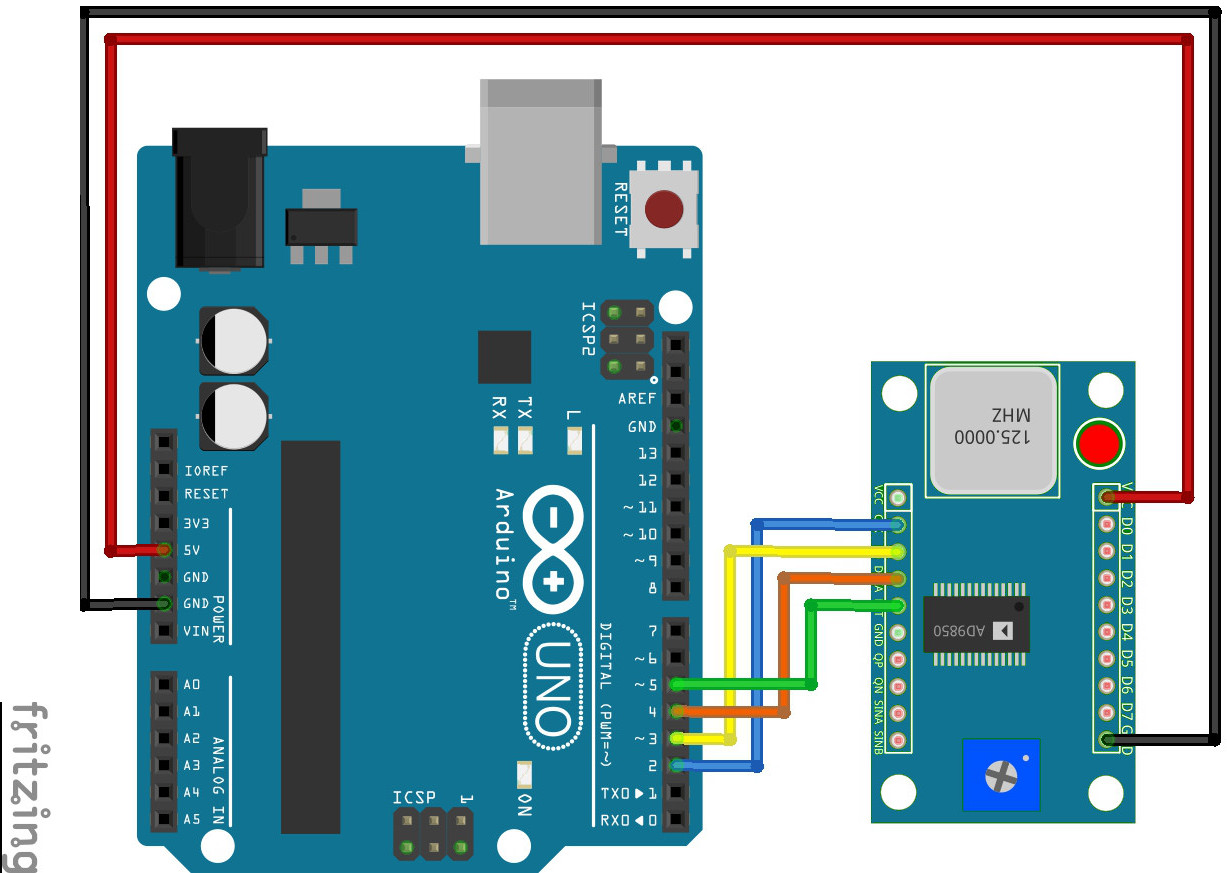

Schemat połączenie układu AD9850 z Arduino Uno.



Program do Arduino

W przykładzie został wykorzystany następujący kod:



  1.  #define W_CLK 2       // Pin 2 - Sygnał zegarowy magistrali komunikacyjnej (W_CLK)
  2.  #define FQ_UD 3       // Pin 3 - Zmiana częstotliwości (FQ)
  3.  #define DATA 4           // Pin 4 - Linia danych interfejsu szeregowego (DATA)
  4.  #define RESET 5       // Pin 5 - Reset modułu (RESET)
  5.
  6.  #define pulseHigh(pin) {digitalWrite(pin, HIGH); digitalWrite(pin, LOW); } // funkcja puls ustawia na moment stan wysoki
  7.
  8.  // przesyłanie bajtu, bit po bicie do modułu AD9850 przez linię DATA
  9. void tfr_byte(byte data)
  10. {
  11.   for (int i=0; i<8; i++, data>>=1) {
  12.     digitalWrite(DATA, data & 0x01);
  13.     pulseHigh(W_CLK);   // po każdym bicie sygnał CLK ustawiany w stan wysoki
  14.   }
  15. }
  16.
  17.  // częstotliwość obliczona według wzoru na 8 stronie dokumentacji = */2^32
  18. void sendFrequency(double frequency) {
  19.   int32_t freq = frequency * 4294967295/125000000;  // zegar 125 MHz na AD9850
  20.   for (int b=0; b<4; b++, freq>>=8) {
  21.     tfr_byte(freq & 0xFF);
  22.   }
  23.   tfr_byte(0x000);   // bajt kontrolny, same zera "0" dla modułu AD9850
  24.   pulseHigh(FQ_UD);  // aktualizacja częstotliwości
  25. }
  26.
  27. void setup() {
  28.  // konfiguracja pinów Arduino
  29.   pinMode(FQ_UD, OUTPUT);
  30.   pinMode(W_CLK, OUTPUT);
  31.   pinMode(DATA, OUTPUT);
  32.   pinMode(RESET, OUTPUT);
  33.
  34.   pulseHigh(RESET);
  35.   pulseHigh(W_CLK);
  36.   pulseHigh(FQ_UD);  // włączenie trybu interfejsu szeregowego
  37. }
  38.
  39. void loop() {
  40.   sendFrequency(100000);  // podanie częstotliwości do generatora
  41.   while(1);
  42. }



Wygenerowany przebieg można obserwować np. na ekranie oscyloskopu.



Jeśli sygnał prostokątny nie pojawia się należy przekręcić potencjometr wbudowany w moduł AD9850. Służy on do regulacji wypełnienia przebiegu prostokątnego.
