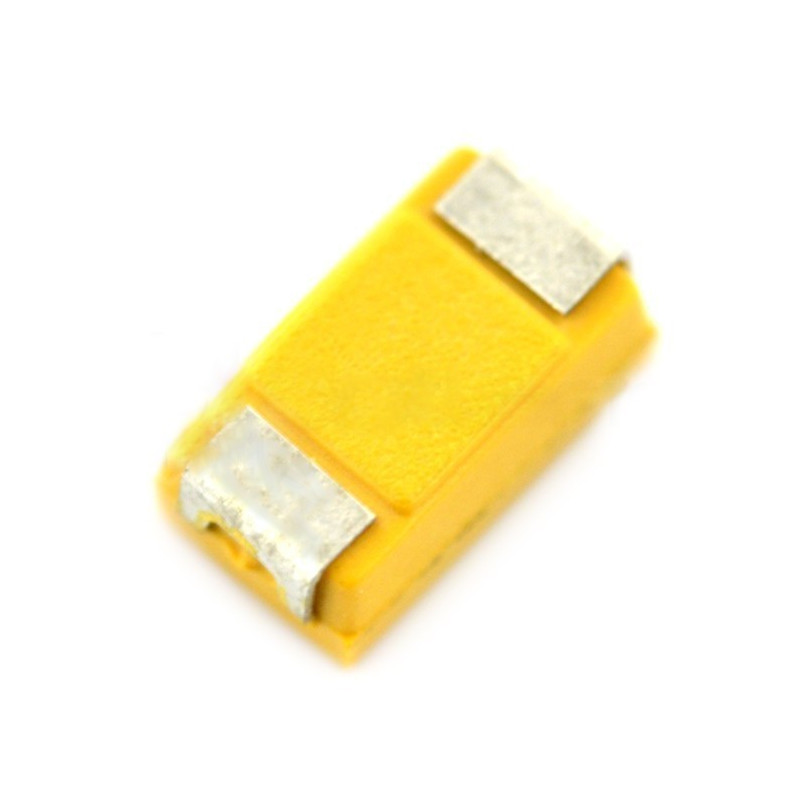

Kondensator tantalowy 100uF/10V SMD - C

Indeks: PAS-00430

Pojemność: 100 uF, Napięcie: 10 V, Tolerancja: 10 %, Obudowa: SMD C

Kondensator tantalowy 100uF/10V SMD - C
1,00 zł
0,81 zł netto
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: OEM

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Dlaczego warto wybrać kondensatory tantalowe?

W porównaniu do standardowych kondensatorów elektrolitycznych aluminiowych kondensatory tantalowe mają kilka szczególnie istotnych zalet praktycznych. Kondensatory tantalowe dzięki wyższej względnej przenikalności elektrycznej, mogą zaoferować taką samą pojemność jak kondensatory aluminiowe, ale przy zachowaniu mniejszych rozmiarów geometrycznych, co jest szczególnie ważnych czynnikiem przy ograniczonej fizycznej ilości miejsca na płytce PCB. Zastosowany w nich dielektryk wyróżnia się także dłuższą żywotnością i odpornością na działanie wysokich temperatur, co ma szczególnie istotne znaczenie w układach filtracji zasilania.

Montaż kondensatorów tantalowych SMD na płytce PCB

Oferowany kondensator tantalowy jest elementem przeznaczonym do montażu powierzchniowego. Przed montażem elementu, należy wyczyścić pola lutownicze za pomocą alkoholu izopropylowego. Po odparowaniu alkoholu rozgrzewamy jedno z dwóch pól lutowniczych, przystawiając grot rozgrzanej lutownicy do temperatury ok. 330°C, a następnie nakładamy spoiwo lutownicze (60% cyna/40% ołów). Pola lutownicze i wyprowadzenia kondensatora, smarujemy topnikiem. Podgrzewając ponownie ocynowane pole lutownicze, przykładamy do niego kondensator w taki sposób, aby jego drugie wyprowadzenie znalazło się na drugim polu lutowniczym. Teraz wystarczy przylutować drugie wyprowadzenie i wyczyścić obszar lutowania z resztek topnika. Lutując element, pamiętajmy o zachowaniu prawidłowej biegunowości jego wyprowadzeń.

Specyfikacja produktu: Kondensator tantalowy 100uF/10V SMD - C

  • Pojemność: 100 uF
  • Napięcie: 10 V
  • ESR: 100 mΩ
  • Tolerancja: 10 %
  • Obudowa: SMD C

Kondensator tantalowy

RLC - Pojemność 100 uF
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
