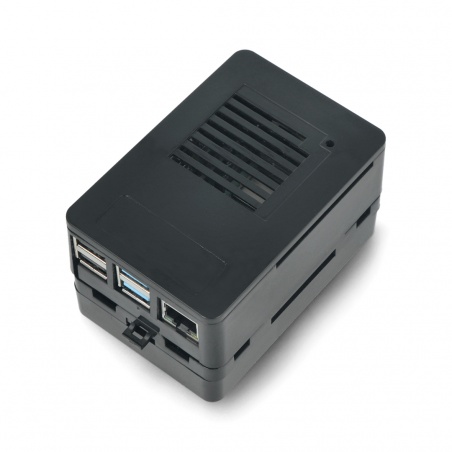

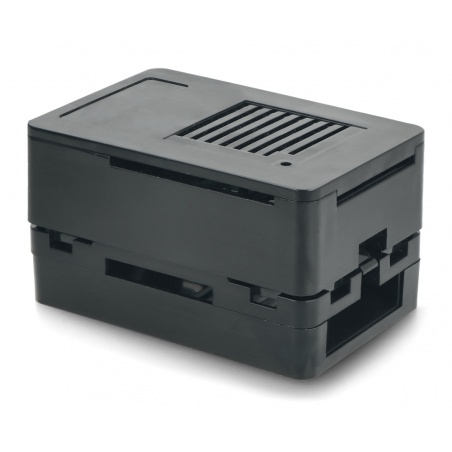

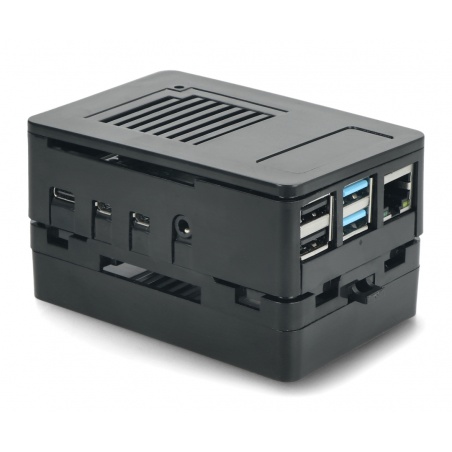

Opis produktu: Obudowa do Raspberry Pi 4B - czarna - MaticBox 4
Uniwersalna czarna obudowa przeznaczona do Raspberry Pi 4B. Składa się z ośmiu części (dwie osłony przednie - nisko i wysokoprofilowa, podstawa montażowa, dwuczęściowy korpus, plastikowy ekran - osłona nakładek, dystans wentylatora). Podstawa została zaprojektowana tak, aby można ją było łatwo przymocować do dowolnych powierzchni lub przedmiotów, w tym na szynie DIN. Otwory na śruby umożliwiają przymocowanie podstawy do płaskich powierzchni. Wyposażona jest także w osiem szczelin, dzięki którym możliwy jest montaż za pomocą opasek zaciskowych. Trzy ściany boczne obudowy mają natomiast otwory, które służą do wentylacji oraz do prowadzenia przewodów do podłączania urządzeń peryferyjnych. Niskoprofilowa osłona może być stosowana, gdy nie ma żadnych nakładek lub gdy te nakładki są stosunkowo cienkie i nie zawierają dużych elementów. Dzięki niej obudowa ma wysokości do 28,5 mm (bez podstawy montażowej).
Obudowa przeznaczona do układania w stosy - rysunek poglądowy.
Obudowa przeznaczona do układania w stosy
Dzięki specjalnej konstrukcji stopek, możliwe jest układanie obudów jedna na drugiej. Zapewniają bezpieczne połączenie z obudową znajdującą się pod spodem.
Osłona nakładek
Zestaw MaticBox 4 zawiera osłonę nakładek lub złącz GPIO. Często do Raspberry Pi dodajemy nakładki z dużymi elementami. W pokrywie znajduje się wycięcie na krótszym boku umożliwiające dostęp do zacisków na karcie rozszerzeń. Gdy wycięcie nie jest potrzebne, może je zakryć ekranem znajdującym się w zestawie.
Całkowite wymiary MaticBox, łącznie z pokrywą, pozwalają na montaż na standardowej szynie DIN.
Szczeliny wentylacyjne i adapter wentylatora
MaticBox 4 posiada wiele szczelin wentylacyjnych, które zapewniają naturalny przepływ powietrza. Do obudowy można przymocować także wentylator. Jest to pomocne w przypadku nakładki, która ogranicza dostępną przestrzeń nad procesorem.
Dołączona nasadka do wentylatora może być również przymocowana do korpusu obudowy. Pozwala na montaż wentylatorów 25 x 25 mm o wysokości od 5 mm do 10 mm, pracujących pod napięciem 5 V lub 3,3 V. Dostarczona przekładka wentylatora pomaga pomieścić radiatory procesora i wentylatory niskoprofilowe. Mocowanie wentylatora można obracać o 180°, aby dostosować się do różnych lokalizacji procesora.
Zestaw obudowy nie zawiera minikomputera Raspberry Pi 4B, ani wentylatora, można je nabyć osobno - zachęcamy do zapoznania się z naszą ofertą.
Szczeliny wentylacyjne i adapter wentylatora - rysunek poglądowy. Raspberry Pi oraz wentylator do nabycia osobno.

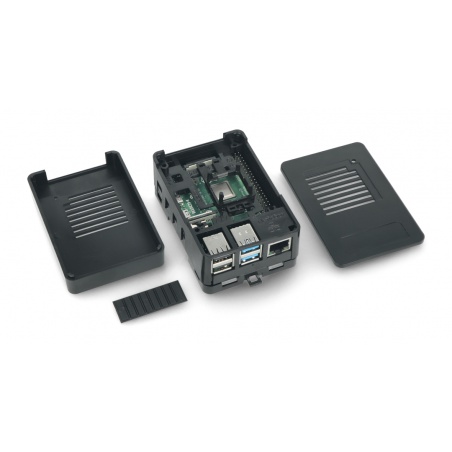

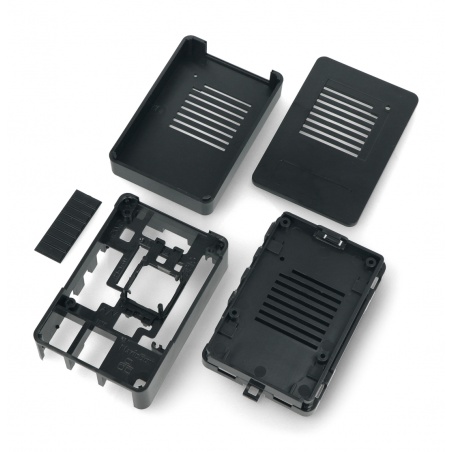

Elementy obudowy do Raspberry Pi 4B - MaticBox 4.
10 funkcji obudowy MaticBox 4
- Niskoprofilowa osłona
- Osłona nakładek
- Rowkowana osłona zamykająca szczelinę między pokrywą nakładek
- Adapter wentylatora
- Dystans wentylatora
- Możliwość zamocowania wentylatora bezpośrednio w obudowie
- Możliwość przykręcenia podstawy do powierzchni
- Możliwość do mocowania podstawy za pomocą opasek zaciskowych
- Możliwość przymocowania podstawy na szynie DIN
- Możliwość układania obudów w stosy
Specjalne miejsca na naklejkę, etykietę, wskaźnik LED
Profesjonalny wygląd to podstawa. Obudowa posiada przygotowane cztery miejsca, w którym można umieścić naklejki czy etykiety projektowe. Specjalnie wgłębienie zapewnia bezpieczeństwo przed odpadnięciem lub odklejeniem się oznaczeń. Natomiast dwa okrągłe otwory znajdujące się w pokrywach zapewniają dostęp do diody LED na karcie rozszerzeń.
Specjalne miejsca na naklejkę, etykietę, wskaźnik LED - rysunek poglądowy.
Specyfikacja obudowy MaticBox 4
- Kolor: czarny
- Materiał wykonania: ABS
- Kompatybilność: Raspberry Pi 4B
- Maksymalne wymiary obudowy po złożeniu (z osłoną wysokoprofilową): 63 x 93 x 49 mm
Zawartość zestawu
- Obudowa MaticBox 4 składająca się z 8 części
- Instrukcja obsługi
- Naklejka MaticBox
Raspberry Pi 4B - nowe, jeszcze bardziej szerokie możliwości wykorzystania!
Wyczekiwany następca Raspberry Pi 3B+, znany pod nazwą Pi 4B, to minikomputer, dzięki któremu możesz korzystać z jeszcze bardziej wymagających aplikacji pod kątem zapotrzebowania na moc obliczeniową i obsługę osprzętu zewnętrznego. Nowa konstrukcja procesora, pamięć RAM o pojemności do 8GB, możliwość podłączenia dwóch monitorów 4K oraz standardowe złącze obejmujące 40 goldpinów GPIO, to jedne z wielu możliwości oferowanych przez Pi 4B. Jeszcze większe możliwości wygodnego rozbudowania osprzętu Pi 4B, uzyskamy korzystając z obudowy MaticBox 4, która może być rozbudowywana w sposób wielomodułowy!
Wygodny montaż bez konieczności wyłączania Raspberry Pi 4B

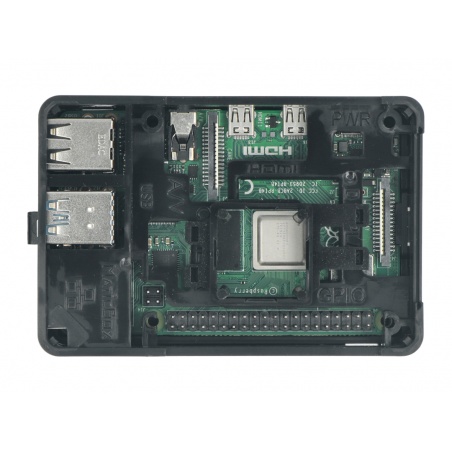

Konstrukcja obudowy MaticBox 4, pozwala na bardzo prosty montaż płytki PCB minikomputera Raspberry Pi 4B. Złożenie obudowy nie wymaga przerywania pracy minikomputera wraz z odłączeniem przewodów. Instalując poszczególne elementy obudowy, zwróć uwagę na ich wycięcia, aby zapewnić dostęp do karty micro SD. Użytkując Raspberry Pi 4B w obudowie MaticBox 4, zadbaj o to, aby obudowa była położona na płaskiej powierzchni. Dzięki temu, zmniejszysz tendencje do wyłapywania nadmiarowego kurzu w dolnej strefie wentylacji obudowy.
