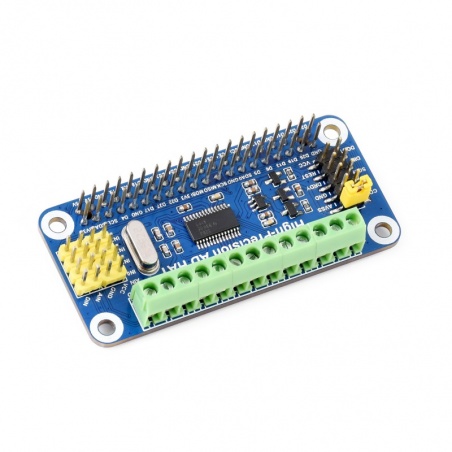

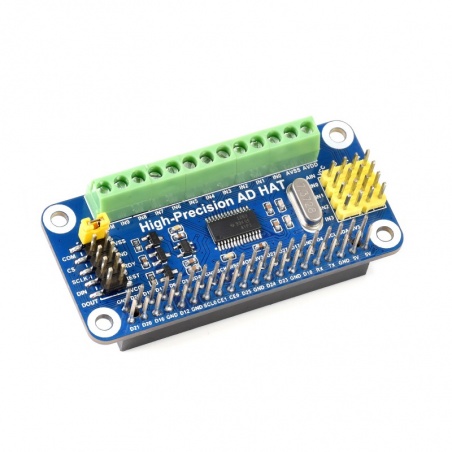

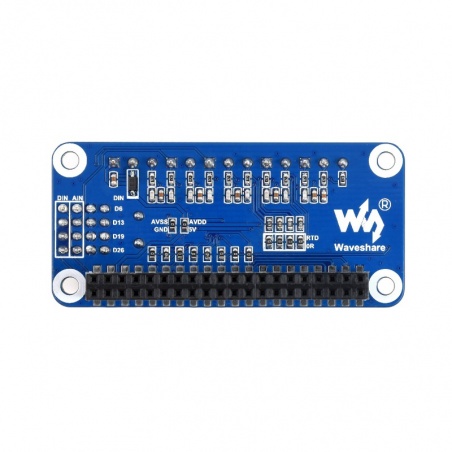

Przetwornik ADC ADS1263 32-bit - 10-kanałowy - nakładka do Raspberry Pi - Waveshare 18983

Indeks: WSR-19042 EAN: 5903351247832
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Przetwornik ADC wysokiej precyzji w postaci nakładki do minikomputera Raspberry Pi, kompatybilnej także z platformą Jetson Nano firmy Nvidia. Za prace przetwornika firmy Waveshare odpowiada wydajny układ ADS1263. Moduł przetwornika posiada 10 kanałów wejściowych, a jego rozdzielczość to 32 bity. Maksymalna częstotliwość próbkowania wynosi 38 kSPS.
93,50 zł
93,50 zł netto
Oczekiwanie na potwierdzenie daty dostawy
Produkt niedostępny
30 dni na zwrot
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Przetwornik ADC ADS1263 32-bit - 10-kanałowy - nakładka do Raspberry Pi - Waveshare 18983

Przetwornik ADC wysokiej precyzji w postaci nakładki do minikomputera Raspberry Pi, kompatybilnej także z platformą Jetson Nano firmy Nvidia. Za prace przetwornika firmy Waveshare odpowiada wydajny układ ADS1263. Moduł przetwornika posiada 10 kanałów wejściowych, a jego rozdzielczość to 32 bity. Maksymalna częstotliwość próbkowania wynosi 38 kSPS.

10-kanałowy przetwornik wyprodukowany przez firmę Waveshare.10-kanałowy przetwornik ADC wyprodukowany przez firmę Waveshare.

Produkt kompatybilny z Raspberry Pi
Na stronie producenta dostępna jest Strona Wiki produktu. Zawiera ona przewodnik użytkownika oraz schematy i niezbędne oprogramowanie.

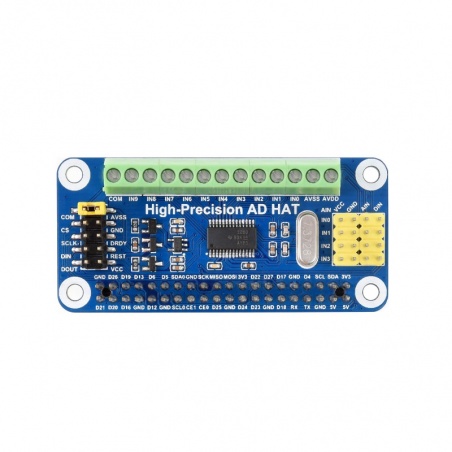

Rozmieszczenie elementów na płytce.

Rozmieszczenie elementów na płytce.

Rozmieszczenie elementów

  1. Złącza GPIO do podłączenia z Raspberry Pi
  2. Śrubowe wejście AD, ogólnego przeznaczenia
  3. Wejście AD, do podłączenia urządzeń peryferyjnych i czujników
  4. Wejście sterujące, umożliwia sterowanie za pomocą innych hostów
  5. Rezystor konfiguracyjny mocy
  6. Rezystor konfiguracyjny RTD
  7. Konfiguracja masy ADC (zworki COM-GND)
  8. Kryształ kwarcowy 7.3728 MHz
  9. Sekcja zasilania
  10. Sekcja RTD
  11. Filtrowanie wejściowe
  12. Układ ADS1263

Opis wyprowadzeń

  • 3V3 - pin zasilania 3,3 V
  • 5V - pin zasilania 5 V
  • GND - pin masy układu
  • DRDY - pin wyjściowy danych ADS1263 (aktywowany stanem niskim)
  • RESET - pin RESET
  • CS - Chip select (aktywowany stanem niskim)
  • DIN - pin wejściowy danych magistrali SPI
  • DOUT - pin wyjściowy danych magistrali SPI
  • SCK - pin wyjścia zegarowego magistrali SPI

Opis poszczególnych wyprowadzeń modułu.Opis poszczególnych wyprowadzeń modułu.

Maksymalna częstotliwość próbkowania jest równa 38 kSPS.

Maksymalna częstotliwość próbkowania jest równa 38 kSPS.

Specyfikacja techniczna 10-kanałowego przetwornika od Waveshare

  • Moduł: przetwornik ADC
  • Układ: ADS1263
  • Rozdzielczość: 32 bity
  • Ilość kanałów wejściowych: 10
  • Maksymalna częstotliwość próbkowania: 38 kSPS
  • Maksymalne powiększenie PGA: 32
  • Interfejs komunikacyjny: SPI
  • Struktura: Delta-Sigma
  • Typ wejścia: różnicowe, jednostronne
  • Zakres napięcia wejściowego:
    • maksymalne od 2,5 V do 5 V
    • minimalne od -2,5 V do 0 V
  • Wymiary zewnętrzne: 65 x 58 mm

Przetwornik ADC ADS1263 32-bit - 10-kanałowy - nakładka do Raspberry Pi — Waveshare 18983

Oferowana nakładka Raspberry Pi Hat marki Waveshare to wysokiej klasy 10-kanałowy przetwornik analogowo-cyfrowy (ADC). Rozszerzenie umożliwia połączenie Raspberry Pi ze źródłami analogowego sygnału, dzięki czemu zyskasz możliwość wykorzystania płytki w znacznie bardziej różnorodnych projektach.

Nakładka może zostać użyta na przykład do stworzenia własnych sterowników w systemach automatyki, urządzeń audio wykorzystujących analogowe głośniki czy robotów korzystających z analogowych podzespołów. Rozszerzenie jest kompatybilne również z popularnymi płytkami rozwojowymi Nvidia Jetson Nano.

Ekspandery wyprowadzeń i nakładki Raspberry Pi Hat od Waveshare

W naszym asortymencie znajdziesz również wiele innych przydatnych nakładek Raspberry Pi oraz ekspanderów wyprowadzeń stworzonych przez Waveshare. Botland należy do oficjalnych dystrybutorów tej marki, dlatego możesz mieć pewność, że każdy otrzymany produkt będzie w pełni oryginalny i zgodny z deklaracjami producenta.

Ponadto w naszym sklepie znajdziesz także ekspandery wyprowadzeń oraz nakładki Raspberry Pi Hat stworzone przez innych renomowanych producentów, między innymi Seeedstudio, Pimoroni, AB Electronics, SparkFun, DFRobot czy Adafruit.
