BME680 wielofunkcyjny czujnik środowiskowy 4w1 - SPI / I2C - DFRobot SEN0375

Indeks: DFR-19199
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Wielofunkcyjny czujnik środowiskowy MEMS 4w1 wyprodukowany przez DFRobot. Posiada wbudowany układ BME680. Moduł jest połączeniem czujnika lotnych związków organicznych (LZO), czujnika temperatury, czujnika wilgotności oraz barometru. Zakres pomiarowy dla temperatury wynosi od -40°C do 85°C z dokładnością do +/- 1°C; dla wilgotności od 0% do 100% RH z dokładnością do +/- 3% RH; dla ciśnienia atmosferycznego od 300 hPa do 1100 hPa z dokładnością pomiaru do +/- 0,6 hPa.
79,90 zł
64,96 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: BME680 wielofunkcyjny czujnik środowiskowy 4w1 - SPI / I2C - DFRobot SEN0375

Wielofunkcyjny czujnik środowiskowy MEMS 4w1 wyprodukowany przez DFRobot. Posiada wbudowany układ BME680. Moduł jest połączeniem czujnika lotnych związków organicznych (LZO), czujnika temperatury, czujnika wilgotności oraz barometru. Znajduje zastosowanie jako podzespół do monitorowania jakości powietrza, jest szeroko wykorzystywany w monitorowaniu środowiska, automatyzacji i kontroli domu czy ulepszeniach GPS. Zastosowanie technologii MEMS i układu BME680 sprawia, że czujnik ma niewielkie rozmiary i charakteryzuje się niskim poborem mocy. Zakres pomiarowy dla temperatury wynosi od -40°C do 85°C z dokładnością do +/- 1°C; dla wilgotności od 0% do 100% RH z dokładnością do +/- 3% RH; dla ciśnienia atmosferycznego od 300 hPa do 1100 hPa z dokładnością pomiaru do +/- 0,6 hPa.

Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownik oraz bibliotekę dla środowiska Arduino IDE.

BME680 wielofunkcyjny czujnik środowiskowy 4w1 - SPI / I2C

BME680 wielofunkcyjny czujnik środowiskowy 4w1 - SPI / I2C.

Przykładowy schemat połączenia czujnika z wykorzystaniem płytki DFRduino, odpowiednika Arduino.


Przykładowy schemat połączenia czujnika z wykorzystaniem płytki DFRduino, odpowiednika Arduino. Płytka nie jest częścią zestawu, można ją kupić osobno w naszym sklepie.

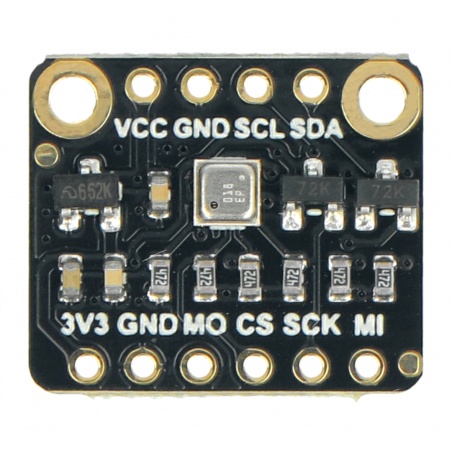

Opis wyprowadzeń i przykładowy schemat połączenia

Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawarte w zestawie złącza goldpin. Należy połączyć czujnik z modułem mikrokontrolera według poniższego opisu:

  • VCC - pin zasilania w zakresie od 3,3 V do 5,5 V
  • GND - masa układu
  • SCL - linia zegara interfejsu I2C
  • SDA - linia danych interfejsu I2C
  • 3V3 - pin zasilania 3,3 V
  • CS - Chip Select; pi wyboru: data / command

Specyfikacja techniczna czujnik środowiskowego BME680

  • Moduł: czujnik lotnych związków organicznych (LZO), temperatury, wilgotności oraz barometr
  • Wbudowany układ: BME680
  • Technologia: MEMS
  • Zakres napięcia wejściowego: od 3,3 V do 5,5 V
  • Pobór prądu: 5 mA (25 mA przy pomiarze VOC)
  • Interfejs komunikacyjny: magistrala I2C / SPI
    • magistrala I2C: obsługa 3,3 V / 5 V
    • magistrala SPI: obsługa wyłącznie 3,3 V
  • Adres interfejsu I2C: 0x76
  • Zakres pomiaru temperatury: od -40°C do 85°C
  • Dokładność pomiaru: +/- 1°C (w zakresie od 0°C do 65°C)
  • Zakres pomiaru wilgotności: od 0% do 100% RH
  • Dokładność pomiaru: +/- 3% RH (w zakresie od 20% do 80% RH w temperaturze 25°C)
  • Zakres pomiaru ciśnienia atmosferycznego: od 300 hPa do 1100 hPa
  • Dokładność pomiaru: +/- 0,6 hPa (w zakresie od 300 hPa do 1100 hPa w temperaturze od  0°C do 65°C)
  • Zakres IAQ (jakości powietrza w pomieszczeniu): od 0 do 500 ( im większy wynik tym gorsza jakość powietrza)
  • Wymiary modułu: 18 x 15,6 mm

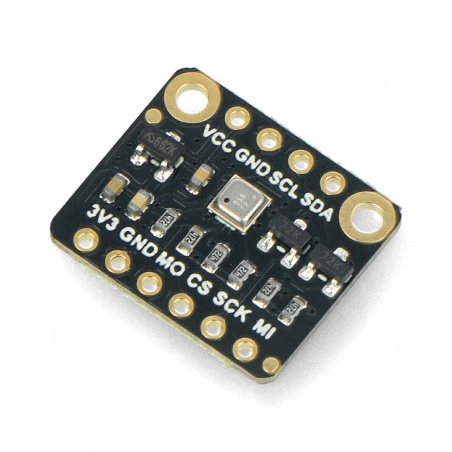

Czujnik z wbudowanym układem BME680.Czujnik z wbudowanym układem BME680.

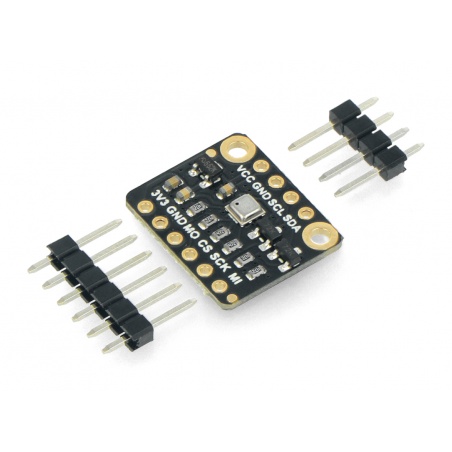

Zestaw zawiera dedykowane złącza goldpin przeznaczone do samodzielnego przylutowania.

Zestaw zawiera dedykowane złącza goldpin przeznaczone do samodzielnego przylutowania.

Zawartość zestawu

  • Czujnik środowiskowy 4w1 BME680
  • Listwa goldpin 1x4 - raster 2,54 mm
  • Listwa goldpin 1x6 - raster 2,54 mm

W naszym asortymencie znajdziesz także inne czujniki środowiskowe. Zapraszamy do zapoznania się z ofertą.

Interfejs SPI / I2C
Moduł - typ Temperatury, wilgotności, ciśnienia
Moduł - typ Jakości powietrza
Moduł - Temperatura do 85 °C
Moduł - Temperatura dokładność +/- 1 °C
Moduł - Temperatura od -40 °C
