Przewód SM-XD do czujnika Antclabs BLTouch - 2m

Indeks: ANS-19529 EAN: 8809674820073

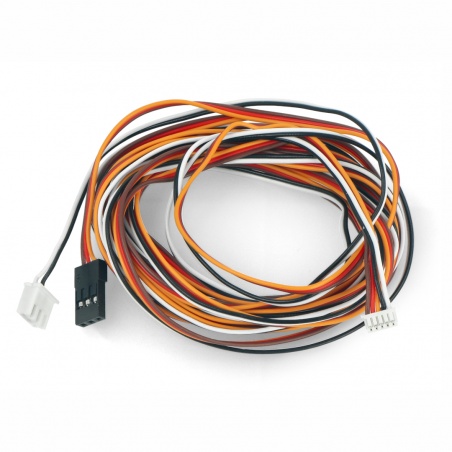

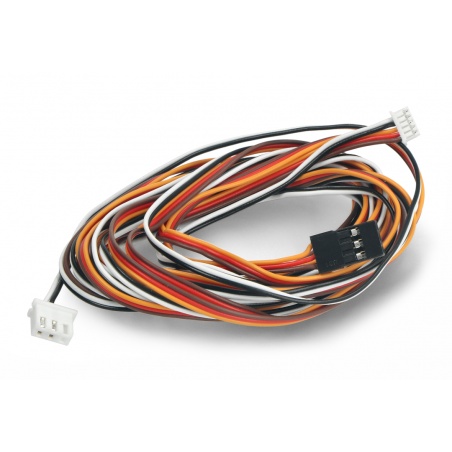

Oryginalny przewód o długości 2 m do czujnika autopoziomowania Antclabs BLTouch, stosowanego w drukarkach 3D. Produkt z jednej strony zakończony jest wtyczką, która umożliwia łatwe podłączenie do czujnika. Z drugiej natomiast posiada rozgałęzienie na dwie końcówki: 3-pinową Dupont oraz 2-pinową XH, które wykorzystywane są do połączenia z płytą główną drukarki 3D.
Przewód SM-XD do czujnika Antclabs BLTouch - 2m
24,90 zł
20,24 zł netto
Zapłać później
Przewody SM-XD do czujnika BLTouch:
Producent: Antclabs

Opis produktu: Przewód SM-XD do czujnika Antclabs BLTouch - 2 m

Oryginalny przewód o długości 2 m do czujnika autopoziomowania Antclabs BLTouch, stosowanego w drukarkach 3D. Produkt z jednej strony zakończony jest wtyczką, która umożliwia łatwe podłączenie do czujnika. Z drugiej natomiast posiada rozgałęzienie na dwie końcówki: 3-pinową Dupont oraz 2-pinową XH, które wykorzystywane są do połączenia z płytą główną drukarki 3D.

Ze względu na dużą różnorodność płyt głównych, producent przygotował poradnik pomocny w instalacji czujnika BLTouch.


Antclabs BLTouch. Przedmiotem sprzedaży jest wyłącznie przewód do czujnika.

Przewód SM-XH do czujnika Antclabs BLTouch - 2mPrzewód SM-XD do czujnika Antclabs BLTouch - 2 m.

Zastosowanie poszczególnych przewodów

Do podłączenia czujnika BLTouch konieczne jest wykorzystanie pięciu wyprowadzeń, podzielonych na dwie wtyczki:

  • Przewód pomarańczowy: pin I/O do sterowania (PWM lub programowe PWM)
  • Przewód czerwony: zasilnie 5 V
  • Przewód brązowy: GND
  • Przewód biały: pin I/O do Z min  (endstop / Z-probe)
  • Przewód czarny: GND

Specyfikacja przewodu SM-XD Antclabs BLTouch

  • Przeznaczenie: czujnik Antclabs BLTouch
  • Ilość wyprowadzeń: 5
  • Rodzaj wtyczki do połączenia z płytą główną: Dupont, JST XH
  • Długość: 2 m

Oryginalny przewód SM-XD kupisz w Botland

Oryginalny przewód SM-XD do czujnika Antclabs BLTouch przeznaczony jest do urządzeń do druku 3D. Należy do niezbędnych akcesoriów do drukarek 3D, dlatego został zaprojektowany w taki sposób, aby ułatwiał korzystanie z urządzenia drukującego.

Przewód podłączamy do czujnika za pomocą specjalnej wtyczki, która znajduje się z jednej strony przewodu. Z drugiej jego strony znajdują się końcówki pozwalające na szybkie i łatwe połączenie z płytą główną drukarki.

Do czego służy oryginalny przewód?

Przewód SM-XD o długości 2 m posiada 5 wyprowadzeń, z których każdy jest w innym kolorze. To ułatwia rozróżnienie każdego z nich i przyporządkowanie do niego konkretnego przeznaczenia.

Przewód SM-XD do czujnika Antclabs BLTouch posiada pin I/O do sterowania, dwa wyprowadzenia GND, zasilanie 5 V i pin I/O do Z min.

Długość przewodu 2.0 m
Szerokość opakowania 8 cm
Wysokość opakowania 12.5 cm
Głębokość opakowania 1.5 cm
Masa opakowania 0.021 kg

Konstanty

03/30/22

Pytanie: Mam drukarke ender 5 pro z płytą v4.2.2 potrzebuje przedłużenie do czujnika antclub i nie mam pewności który kabel powinienem wybrać SM-XD czy SM-DU
Odpowiedź:

Do tej płyty głównej można zastosować przewód:
https://botland.com.pl/czesci-zapasowe-drukarki-3d/19530-przewod-sm-du-do-czujnika-antclabs-bltouch-2m.html
Podłączenie widoczne jest na tym filmie w 2:17 (proszę pamiętać o odpowiedniej podłączeniu wyprowadzeń zgodnie z opisem wyprowadzeń czujnika)
Antclabs nie wprowadził na rynek dedykowanych wtyczek do tego modelu płyty głównej Creality, ale można zastosować takie rozwiązanie jak na załączonym wcześniej filmie z zaproponowanymi przewodem.

i jeszcze link do filmu: https://www.youtube.com/watch?v=bYW6LY-2rlo
