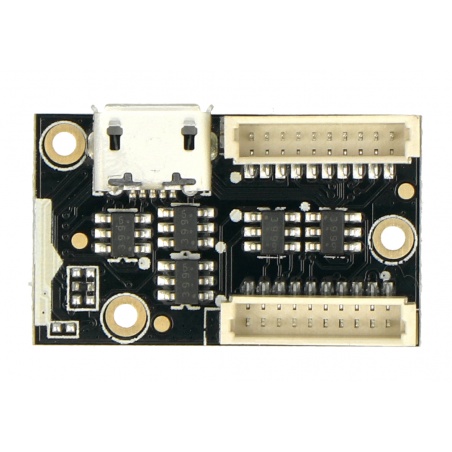

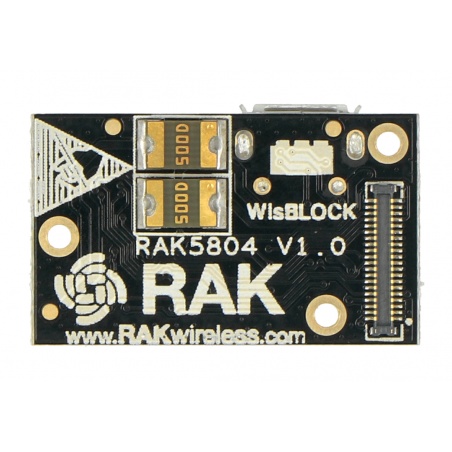

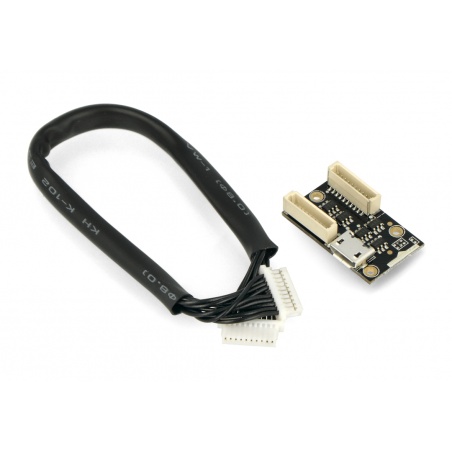

Opis produktu: Płytka rozszerzeń Extension Board - rozszerzenie WisBlock IO - Rak Wireless RAK5804
Moduł IO serii WisBlock, wyprodukowane przez Rak Wireless. RAK5804 to płytka, która rozszerza system WisBlock o dodatkowe interfejsy analogowe i cyfrowe, a także zapewnia interfejs komunikacyjny USB (J4). Posiada dwa złącza J2 i J3. Ponadto moduł został wyposażony także w termistor PTC, zapobiegający przeciążeniu mocy wyjściowej. Rozszerzenie do poprawnej pracy potrzebuje połączenia z modułami deweloperskimi WisBlock Base Board i WisBlock Core.
Na stronie producenta znajduje się przewodnik użytkownika, który zawiera szczegółowy opis poszczególnych wyprowadzeń i pinów.
Rozszerzenie WisBlock IO do systemu WisBlock.
Skład systemu WisBlock.Seria WisBlock
Moduły serii WisBlock powstały dzięki inicjatywie firmy Rak Wireless. Pozwalają na stworzenie rozbudowanych projektów IoT, które mogą być wykorzystywane zarówno w zaawansowanych scenariuszach jak i w podstawowych projektach. W skład systemu WisBlock wchodzi: płytka bazowa WisBlock Base Board, moduł deweloperski WisBlock Core, czujniki WisBlock Sensors oraz moduły rozszerzeń WisBlock IO. Służą nie tylko do szybkiego wdrażania prototypów inżynieryjnych, ale są również przeznaczone do tworzenia masowych aplikacji, gotowych do wdrożenia przemysłowego.
Rozszerzenia WisBlock IO
Moduły WisBlock IO pozwalają rozbudować projekty i scenariusze o dodatkowe interfejsy, czujniki oraz rozszerzenia komunikacyjne. Umożliwiają podłączenie również modułów spoza serii WisBlock. Znajdują się wśród nich między innymi klawiatury, przyciski i wyświetlacze, czujniki innych producentów (np. Seeed Grove, SparkFun Qwiic, 1 Click!), komunikacyjne moduły z LTE NB-IoT, WiFi, Bluetooth i NFC czy alternatywne zasilacze PoE. Do prawidłowej pracy wymagają połączenia z modułem deweloperskim WisBlock Core oraz płytką bazową WisBlock Base Board. Są montowane według schematu widocznego na zdjęciu obok. Przed uruchomieniem należy upewnić się, że moduł został prawidłowo przytwierdzony.
Sposób montażu modułu z płytką bazową.

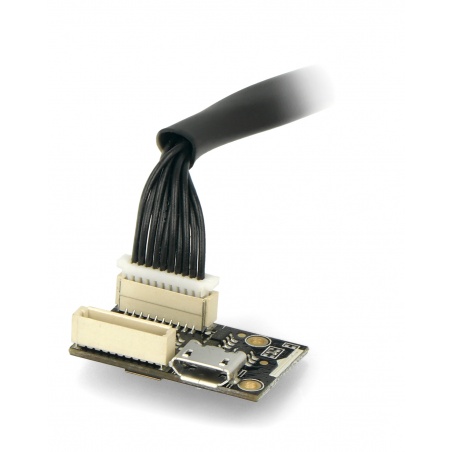

Moduł wyposażony w rozszerzenie pozwalające na rozbudowę projektów o dodatkowe urządzenia peryferyjne.
Specyfikacja techniczna modułu
- Typ: płytka rozszerzeń
- Kompatybilny z serią WisBlock
- Interfejsy:
- 1 x USB
- 2 x I2C
- 1 port szeregowy UART
- 4 x cyfrowe porty wejścia / wyjścia
- 1 x analogowy port wejściowy
- Obwody chronione TVS
- Termistor PTC zapobiegający przeciążeniu mocy wyjściowej
- Zasilanie modułu: od 2,6 V do 4,2 V
- Wymiary modułu: 15 x 25 mm
Sprawdź także czujniki z serii Wisblock Sensor i rozszerzenia WisBlock IO.
