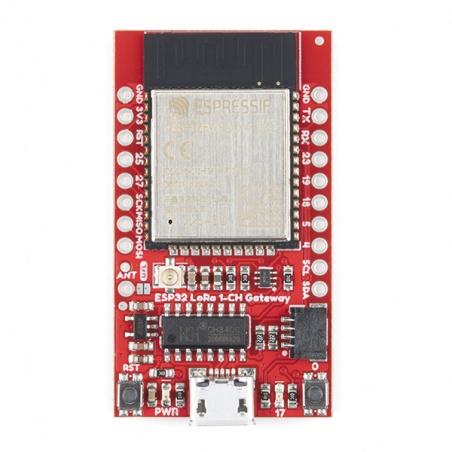

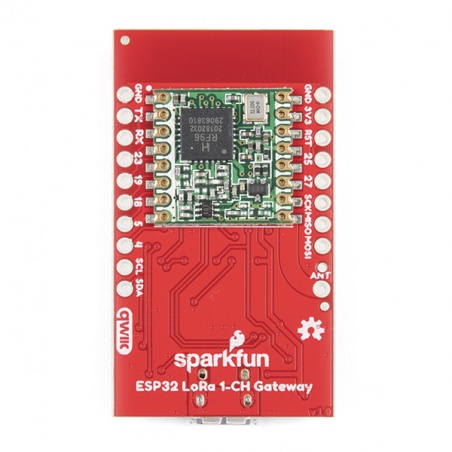

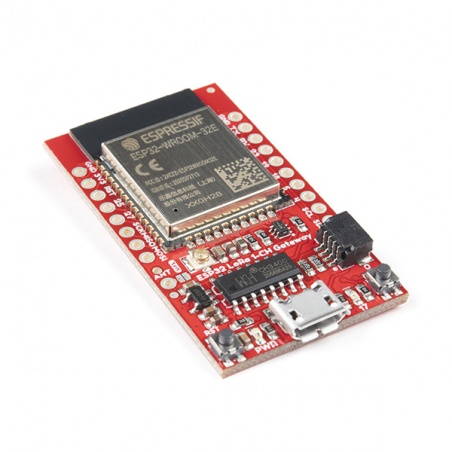

Opis produktu: SparkFun LoRa Gateway 868/915MHz - 1 - kanałowa bramka sieciowa ESP32, RFM95W - SparkFun WRL-18074
1-kanałowa brama LoRa SparkFun obsługuje 3 sieci dzięki wbudowanemu modułowi ESP32 WROOM i modemowi RFM95W LoRa. RFM95W obsługuje pasma 868 MHz (UE) i 915 MHz (USA), podczas gdy ESP32 odpowiada za komunikację Bluetooth i WiFi. Urządzenie może posłużyć do przekształcania komunikatów radiowych LoRa (dalekiego zasięgu) na pakiety danych, do których można uzyskać dostęp poprzez Internet. Jednak elastyczność, jaką ten produkt oferuje pozwala wykorzystywać go także na różne inne sposoby. Jest to doskonałe, a przy tym niedrogie narzędzie, które pomoże w monitorowaniu kilkunastu urządzeń LoRa oraz przekazywaniu ich danych do chmury.
Urządzenie może pracować jako jedno-kanałowa brama LoRa lub jako moduł główny ESP32 / RFM95W z wykorzystaniem wyprowadzeń ESP32. Dodatkowo płytka została wyposażona w jedno złącze Qwiic. Aby korzystać z radia 868 MHz w bramce, konieczne będzie użycie anteny - istnieją dwie możliwości. Można wykorzystać drut o długości 86 mm jako antenę do wlutowania w odpowiednie złączę na płytce lub wykorzystać specjalną antenę 868 MHz ze złączem U.FL, w celu uzyskania wyższej wydajności.
Uwaga!
Komunikacja na częstotliwości 915 MHz jest dozwolona w Stanach Zjednoczonych. W Europie komunikacja na tej częstotliwości jest zabroniona.
Modem RFM95W obsługuje pasma 868 MHz i 915 MHz.
Specyfikacja SparkFun LoRa Gateway
- Układ LoRa: RFM95W
- Częstotliwość: 868 / 915 MHz
- Współczynnik rozprzestrzeniania: 6-12
- Interfejs: SPI
- Złącze anteny: u.FL
- Układ ESP-WROOM-32:
- Komunikacja: WiFi, Bluetooth + BLE
- Zintegrowana antena PCB
- Przycisk Reset oraz Pin0
- Ilość GPIO: 14
- Napięcie zasilania: 5 V
- Pobór prądu podczas formatowania SPIFFS w trybie Gateway: ok. 170 mA
- Pobór prądu podczas wyszukiwania sieci WiFi w trybie Gateway: ok. 150 mA
- Pobór prądu przy stałej pracy bramki: od 80 do 10 mA
- Pobór prądu podczas pracy jako urządzenie LoRa: ok. 70 mA
- Ilość kanałów: 1
- Złącze zasilające: microUSB
- Złącze Qwiic: 1
- Diody LED zasilania i użytkownika
- Interfejs USB portu szeregowego: CH340C
- Wymiary: 47 x 26 mm
