Opis produktu: Kamera termowizyjna IR MLX90640 24x32 110st. - Adafruit 4469
Kamera termowizyjna IR oparta na układzie MLX90640, wyposażona została w matrycę 24 x 32 diod IR wykrywających ciepło. Po podłączeniu do mikrokontrolera lub Raspberry Pi pozwoli na pomiary temperatury z każdej z 768 diod IR poprzez interfejs I2C. Kąt pomiaru temperatury przez kamerę wynosi 110° x 70°. Urządzenie jest w stanie dokonać pomiaru temperatury w zakresie od -40°C do 300°C z dokładnością +/- 2°C. Maksymalna częstotliwość odświeżania wynosi 16 Hz (teoretyczny limit to 32 Hz), jest idealny do stworzenia własnej kamery termowizyjnej. Moduł jest kompatybilny z Arduino oraz Raspberry Pi. W przypadku korzystania z Arduino, wymagane jest minimum 20 kB pamięci RAM - SAMD21 (M0) lub SAMD51 (M4). Moduł wyposażony został w złącza Qwiic / STEMMA QT do komunikacji poprzez interfejs I2C, dzięki czemu jego połączenie z modułem głównym, wyposażonym w ten sam interfejs jest bardzo proste i nie wymaga lutowania. Na płytce umieszczono regulator napięcia 3,3 V, dzięki czemu może być stosowana z napięciami 3 V oraz 5 V.

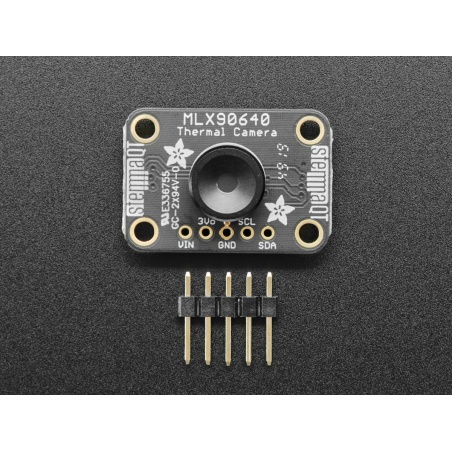

Kamera termowizyjna IR MLX90640.

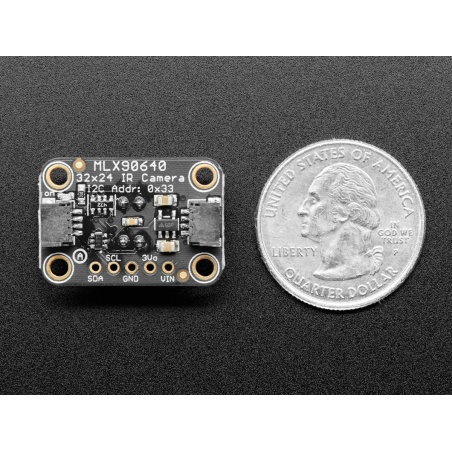

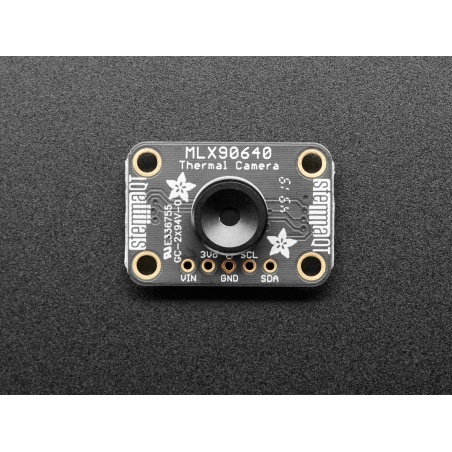

Wyprowadzenia kamery termowizyjnej
Moduł wyposażony został w złącze typu Qwiic / STEMMA QT, które znacznie ułatwia połączenie za pomocą odpowiedniego przewodu. Kamera komunikuje się poprzez interfejs I2C, współpracuje z Arduino oraz Raspberry Pi. Do poprawnej pracy wymaga minimum 20 kB pamięci RAM. Urządzenie pracuje z napięciem od 3 V do 5 V, dzięki zastosowanemu regulatorowi napięcia 3,3 V.
Producent udostępnia przewodnik użytkownika wraz z przykładowymi kodami Arduino oraz Python.
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilnia od 3 V do 5 V. |
| 3V | Napięcie wyjściowe 3,3 V z modułu. |
| GND | Masa układu. |
| SCL | Linia zegarowa magistrali I2C. |
| SDA | Linia danych magistrali I2C. |
Specyfikacja kamery termowizyjnej IR
- Układ: MLX90640
- Zakres pomiarowy: od -40°C do 300°C
- Dokładność pomiaru: +/- 2°C (w zakresie od 0°C do 100°C)
- Kąt widzenia: 110° x 70°
- Matryca IR: 24 x 32
- Napięcie zasilania: od 3 V do 5 V
- Napięcie wyjściowe: 3,3 V
- Pobór prądu: poniżej 23 mA
- Programowalna częstotliwość odświeżania: od 0,5 Hz do 64 Hz (od 0,25 fps do 32 fps)
- Temperatura pracy: od -40°C do 85°C
- Wymiary: 25,8 x 17,8 x 10,5 mm
- Masa: 3 g

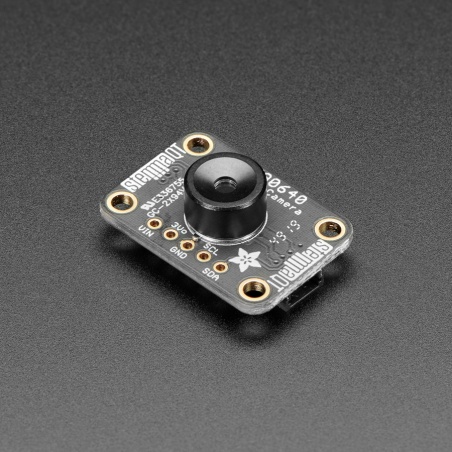

Kamera termowizyjna IR - Adafruit 4469.
