Opis produktu: Feather RP2040 - płytka z mikrokontrolerem RP2040 i hostem USB A - Adafruit 5723
Płytka od Adafruit - Feather RP2040 z hostem USB typu A. Została oparta na mikrokontrolerze RP2040 od Fundacji Raspberry Pi, z dwurdzeniowym ARM Cortex M0+ o taktowaniu do 133 MHz, z 264 kB pamięci RAM oraz 8 MB pamięci Flash działającej poprzez interfejs QSPI. Wśród wyprowadzeń modułu znajduje się aż 21x pinów GPIO - 4x ADC 12-bit, 2x I2C, 2x SPI, 2x UART, 16x PWM. Płytka Feather RP2040 może być programowana za pomocą MicroPython, CircuitPython czy C/C++. Program można zaimplementować przy pomocy interfejsu USB (złącze USB typu C), korzystając z wbudowanego bootloadera UF2, bądź poprzez zewnętrzny programator.

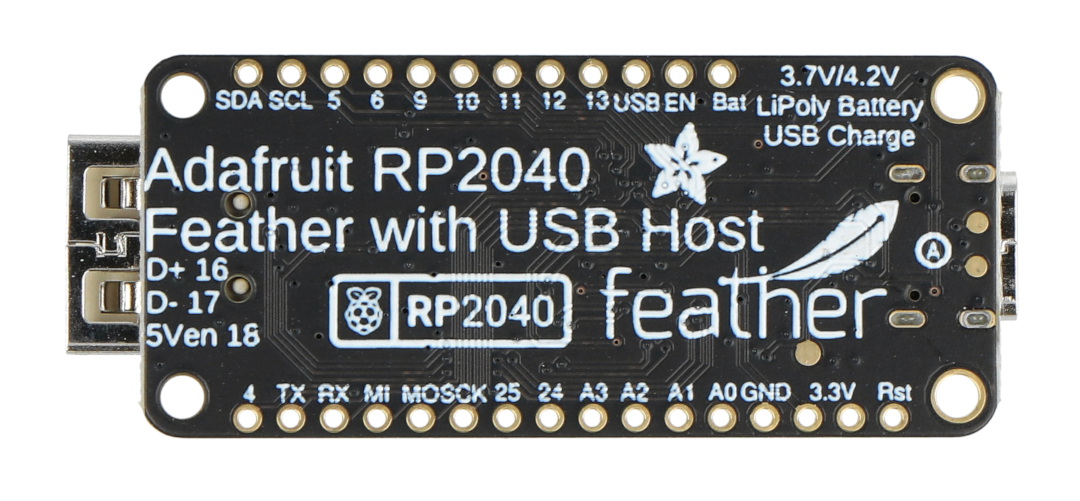

Feather RP2040 - płytka z mikrokontrolerem RP2040 i hostem USB A - Adafruit 5723.

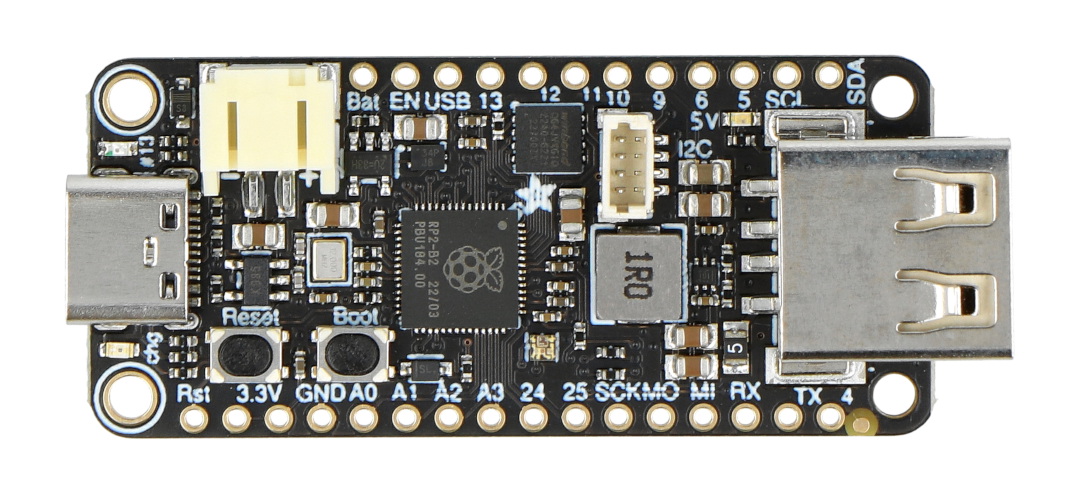

Płytka została wyposażona w układ RP2040.
Sprawdź także przewodnik użytkownika przygotowany przez producenta.
Główne cechy płytki od Adafruit
- 32-bitowy dwurdzeniowy Cortex M0+ pracujący z częstotliwością do 133 MHz przy napięciu logicznym i zasilaniu 3,3 V
- Aż 264 kB wbudowanej pamięci SRAM
- Pamięć Flash SPI o pojemności 8 MB do przechowywania plików i kodu CircuitPython / MicroPython (brak pamięci EEPROM)
- 21x GPIO, w tym: 4x ADC 12-bit, 2x I2C, 2x SPI, 2x UART, 16x PWM
- Układ ładowarki litowo-polimerowej 200 mA+ z przypisaną diodą LED wskazującą stan naładowania
- Diody RGB NeoPixel i czerwona dioda LED (pin 13)
- Złącze STEMMA QT zapewniające szybkie i pozbawione konieczności lutowania podłączenie dowolnych urządzeń peryferyjnych ze złączem Qwiic, STEMMA QT lub Grove I2C
- Złącze USB typu C umożliwiające dostęp do wbudowanego bootloadera USB ROM i debugowania portu szeregowego
- Złącze USB typu A umożliwiające obsługę hosta USB (D+ pin GPIO 16, D- pin GPIO 17)
Wyprowadzenia płytki Feather RP2040
- Złącze USB typu C - służy do zasilania i przesyłu danych, pozwala na update kodu i oprogramowania
- Złącze USB typy A - służy do podłączenia dodatkowego urządzenia USB, obecnie ta funkcja hosta USB jest dostępna tylko w Arduino
- Złącze JST - 2-pinowe złącze służące do podłączenia akumulatora Li-Ion lub Li-Pol, który zasili płytkę, może być także użyte do ładowania akumulatora
- chg LED - dioda LED wskazująca stan naładowania podłączonego akumulatora podczas ładowania przez port USB
- GND - masa układu
- BAT - napięcie dodatnie wspólne z gniazdem JST dla opcjonalnego akumulatora
- USB - napięcie dodatnie wspólne z gniazdem USB C
- EN - pin włączający wbudowany regulator 3,3 V, aby go wyłączyć należy podłączyć go do masy
- 3,3 V - wyprowadzenia stabilizatora napięcia
Więcej informacji na temat pozostałych wyprowadzeń płytki znajdziesz tutaj.

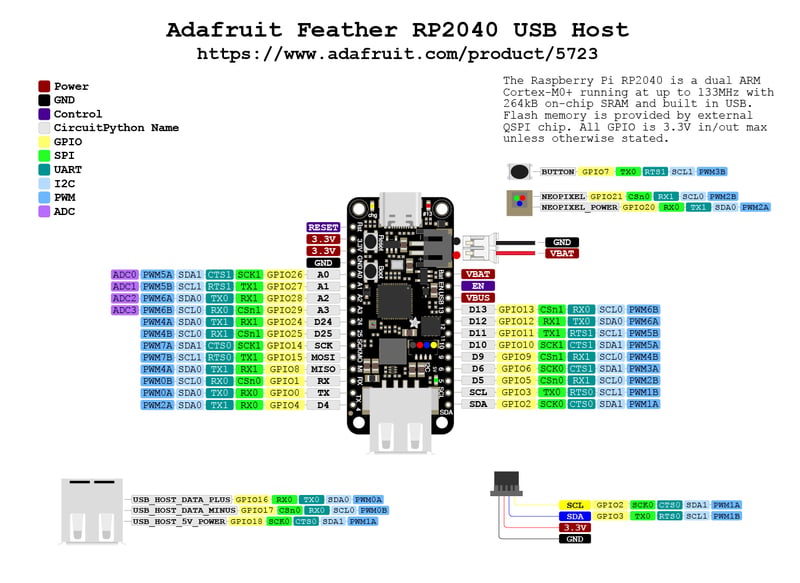

Rozmieszczenie wyprowadzeń modułu.

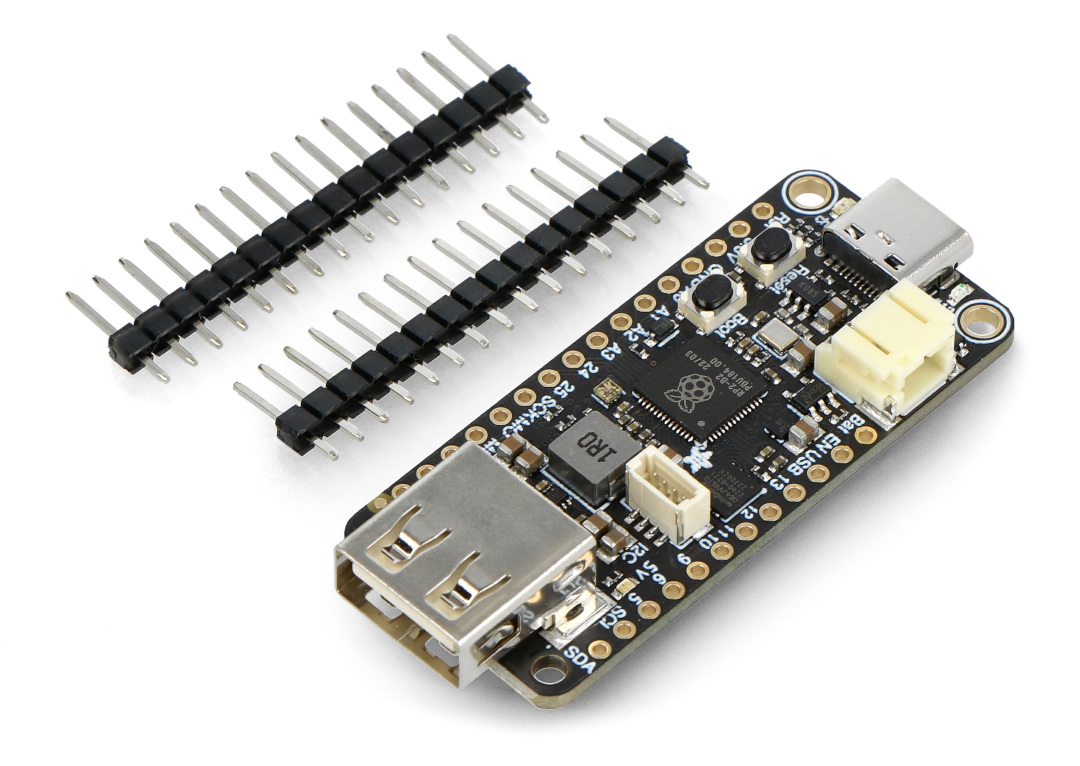

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna płytki
- Wbudowany układ: Raspberry Pi RP2040
- Rdzeń: ARM Cortex-M0+ Dual-Core 133 MHz
- Pamięć SRAM: 264 kB
- Wbudowana pamięć QSPI Flash: 8 MB
- Interfejsy komunikacyjne: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 16x PWM
- Środowisko programistyczne: C/C++ lub MicroPython
- Złącze zasilania: USB typu C
- Wyprowadzenia: GPIO, STEMMA QT / Qwiic, złącze USB typu A
- Złącze zasilania: złącze JST do podłączenia akumulatora
- Stabilizator: 3,3 V z wyjściem prądu szczytowego 500 mA
- Konwerter napięć: 5 V Boost
- Otwory montażowe: 4x
- Wymiary: 51 x 23 x 7 mm
