Indeks: MOD-06257
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com

Moduł zgodny z Arduino oparty na układzie ESP8266. Posiada możliwość połączenia z siecią WiFi oraz 11 cyfrowych wejść/wyjść, 10 kanałów PWM, 1 wejście analogowe oraz popularne interfejsy komunikacyjne. Ta wersja pracuje z napięciem 3,3 V, posiada złącze microUSB do programowania.

16,25 zł
16,25 zł netto

Niedostępny
Produkt wycofany
30 dni na zwrot
Producent: OEM

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis

Moduł zgodny z Arduino oparty na układzie WiFi ESP8266. Posiada możliwość połączenia z siecią bezprzewodową oraz 11 cyfrowych wejść/wyjść, 10 kanałów PWM, 1 wejście analogowe oraz popularne interfejsy komunikacyjne. Ta wersja pracuje z napięciem 3,3 V, posiada złącze microUSB do programowania.

Kontroler ESP8266 zapewnia łączność z siecią WiFi, dzięki wbudowanemu sterownikowi układ można programować poprzez środowisko Arduino IDE z wykorzystaniem przewodu microUSB (do nabycia osobno). Płytka współpracuje także  z NodeMCU.



D1 mini WiFi ESP8266 IoT - zgodny z WeMosW zestawie znajdują się złącza złącza goldpin do samodzielnego wlutowania.

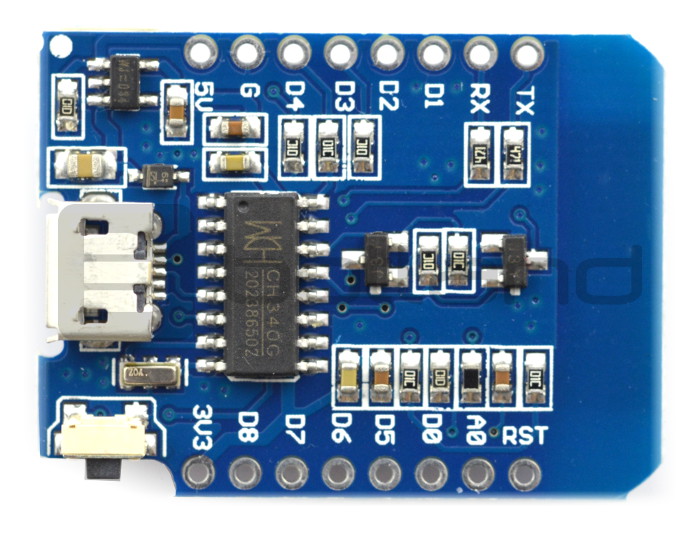

Wyprowadzenia

Urządzenie posiada wyprowadzenia raster 2,54 mm, dla gniazd goldpin, które znajdują się w zestawie do samodzielnego wlutowania. Poniżej przedstawiamy opis poszczególnych pinów.



Pin

D1 Mini

Pin

ESP-8266

Funkcja

TX TXD Linia danych interfejsu UART - nadajnik.
RX RXD Linia danych interfejsu UART - odbiornik.
A0 A0 Wejście analogowe, maksymalne napięcie 3,3 V
D0 GPIO16 Linia cyfrowa I/O.
D1 GPIO5

Linia cyfrowa I/O.

Linia zegarowa magistrali I2C - SCL.

D2 GPIO4

Linia cyfrowa I/O.

Linia danych magistrali I2C - SDA.
D3 GPIO0 Linia cyfrowa I/O z rezystorem podciągającym do VCC 10 kΩ.
D4 GPIO2

Linia cyfrowa I/O z rezystorem podciągającym do VCC 10 kΩ.

Dołączona, wbudowana dioda LED.

D5 GPIO14

Linia cyfrowa I/O.

Linia zegarowa magistrali SPI - SCK.
D6 GPIO12

Linia cyfrowa I/O.

Linia danych magistrali SPI - MISO.
D7 GPIO13

Linia cyfrowa I/O.

Linia danych magistrali SPI - MOSI.
D8 GPIO15

Linia cyfrowa I/O z rezystorem podciągającym do GND 10 kΩ

Linia magistrali SPI - SS.
G GND Masa
5V - Napięcie wyjściowe z regulatora 5 V.
3V3 3,3V Napięcie wyjściowe z regulatora 3,3 V.
RST RST Reset modułu.



Pierwsze uruchomienie

  1. Pobierz i zainstaluj środowisko Arduino IDE w wersji 1.6.7 ze strony:www.arduino.cc

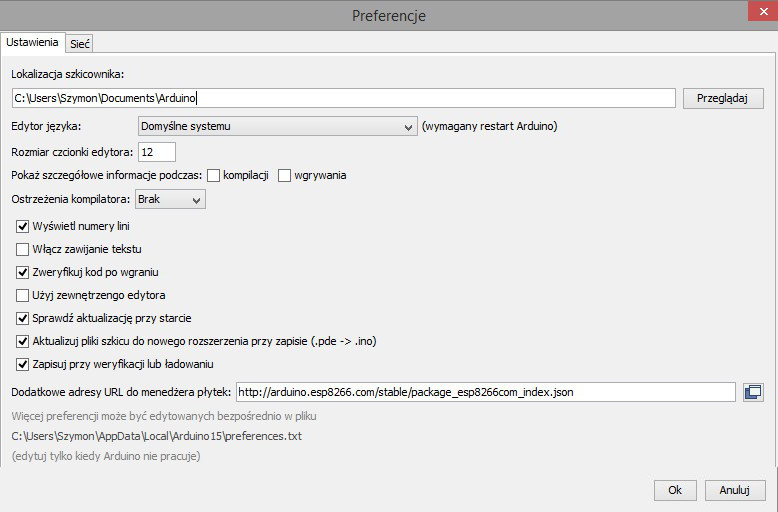

  2. Uruchom Arduino IDE, wybierz Plik -> Preferencje
  3. W miejscu Dodatkowe adresy URL dla menadżera płytek podaj:
    http://arduino.esp8266.com/stable/package_esp8266com_index.json
  4. Wybierz Narzędzia -> Płytka -> Menadżer płytek
  5. Zainstaluj moduł ESP8266 Community (prawdopodobnie na dole listy)
  6. Od tej pory płytki z serii WeMos będą już dostępne z Menu: Narzędzia -> Płytka





Opis programowania płytki za pomocą środowiska Arduino IDE można znaleźć na stronie producenta.

Przykładowe programy dostępne są w serwisie GitHub.



Specyfikacja

  • Napięcie zasilania: 5 V (dla złącza microUSB)
  • Napięcie pracy wyprowadzeń: 3,3 V
  • Kontroler ESP8266
    • Pamięć Flash: 4 MB
    • Porty I/O: 11
    • Wyjścia PWM: 10
    • Ilość wejść analogowych: 1 (kanał przetwornika A/C)
    • Interfejsy szeregowe: UART, SPI, I2C, 1-Wire
    • Zewnętrzne przerwania
    • Kontroler sieci WiFi
  • Konektor: gniazdo microUSB (przewód microUSB do nabycia osobno)
  • Kontroler USB - UART: CH340
  • Kompatybilny ze ŚrodowskiemArduino IDE
  • W zestawie złącza do wyboru: 2x listwa żeńska, 2x listwa żeńska przedłużona, 2x listwa męska
  • Wymiary płytki: 34,2 x 25,6 mm



Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Napięcie wyjścia od 3.3 V
Napięcie wyjścia do 3.3 V
Napięcie wyjściowe nominalne 3.3 V
UC - Mikrokontroler ESP-8266
UC - Ilość rdzeni 1. Single Core
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
